Пожежний димовий оптичний сповіщувач

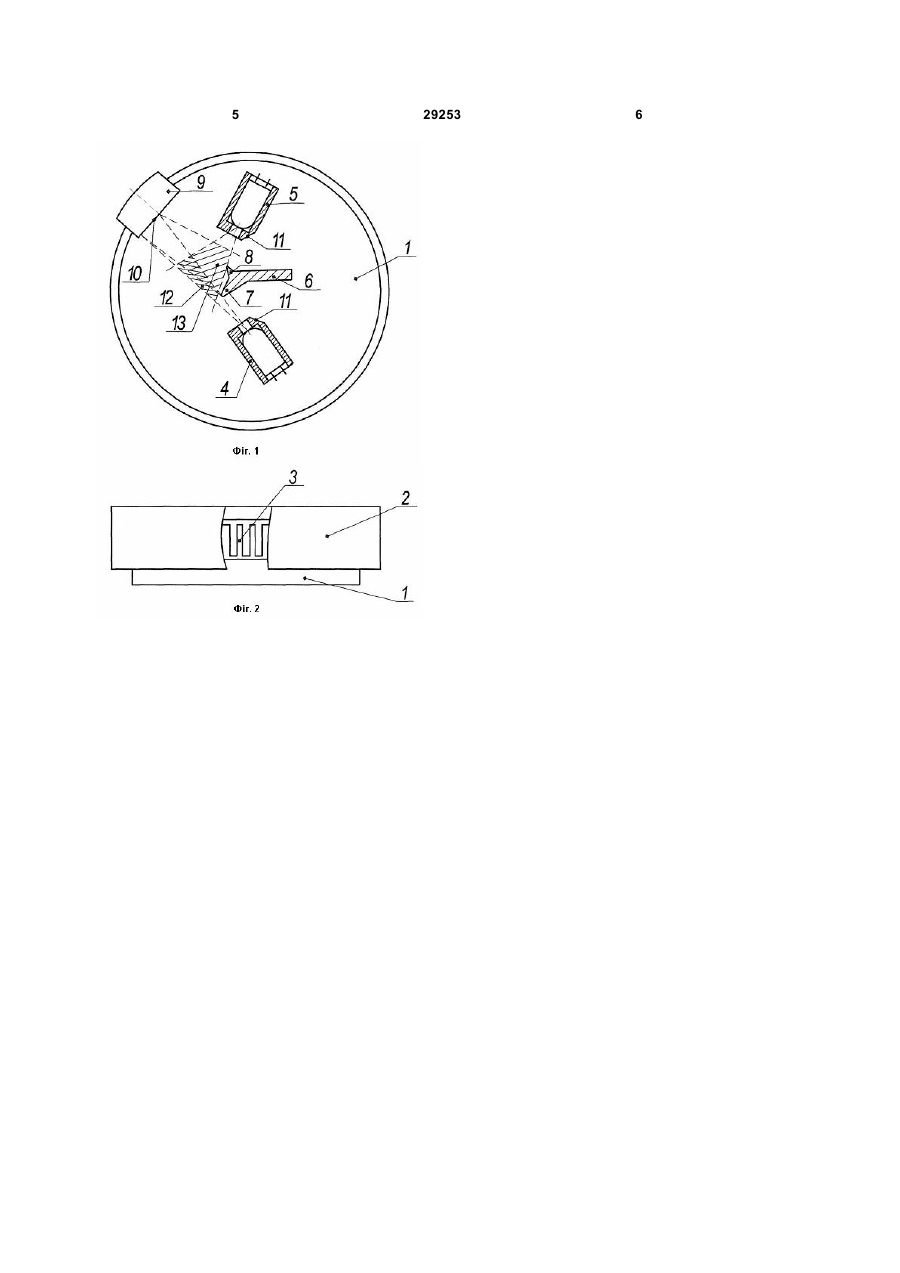

Пожежний димовий оптичний сповіщувач, що містить димову камеру з корпусом і кришкою, всередині якої установлені під кутом один до одного джерело направленого світла у вигляді інфрачервоного випромінювача і приймач розсіяного світла, оптично ізольовані між собою перегородкою, що має козирок, направлений в 3 сповіщувач диму має різну чутливість до чорного і білого диму, бо відбитий світловий потік направлений вбік від приймача. Крім того, на його чутливість впливають інші фактори, наприклад попадання пилу або комах в димову камеру. В основу корисної моделі поставлена задача удосконалити пожежний димовий оптичний сповіщувач, в якому досягається підвищення чутливості до диму за рахунок зміни напрямку відбитого світлового потоку, зменшення впливу пилу на чутливість сповіщувача, зменшення чутливості до напрямку повітряного потоку, захисту димової камери від проникнення комах. Поставлена задача вирішується тим, що в пожежному димовому оптичному сповіщувачі, який містить димову камеру з корпусом і кришкою, в середині якої установлені під кутом один до одного джерело направленого світла у вигляді інфрачервоного випромінювача і приймач розсіяного світла, оптично ізольовані між собою перегородкою, що має козирок, направлений в сторону випромінювача, а також розташований напроти випромінювача дзеркальний відбивач, який містить дві відбиваючі поверхні, що перетинаються одна з одною під кутом не більше 180°, згідно корисній моделі дзеркальний відбивач установлений таким чином, що відбитий від другої відбиваючої поверхні потік випромінювання перетинає димову камеру в зоні розміщення приймача, крім того перегородка містить додатковий козирок, направлений в сторону до приймача розсіяного світла, джерело і приймач розсіяного світла установлені в тримачах, що мають скоси для кращого проникнення диму, а на верхній поверхні кришки по окружності виконані щілиноподібні отвори. Завдяки запропонованій орієнтації дзеркального відбивача, чутлива до чорного диму зона, знаходиться ближче до приймача, ніж зона, чутлива до білого диму. Розміщення на перегородці додаткового козирка, направленого в сторону до приймача світла, зменшує чутливість сповіщувача до пилу. Для кращого проникнення диму в димову камеру на тримачах джерела і приймача світла виконані скоси. Щілиноподібні отвори, виконані на верхній поверхні кришки димової камери, запобігають проникненню комах у димову камеру. Всі ці ознаки впливають на підвищення чутливості димового сповіщувача. Сутність корисної моделі пояснюється кресленнями, на яких на Фіг.1 представлений розріз пожежного димового оптичного сповіщувача на рівні його оптичної осі, на Фіг.2 - пожежний димовий оптичний сповіщувач, вигляд збоку. Пожежний димовий оптичний сповіщувач містить корпус 1 з установленою на ньому кришкою 2 з отворами 3 для проходу диму в димову камеру. В середині димової камери під кутом один до одного установлені джерело направленого світла у вигляді інфрачервоного випромінювача 4 і приймач розсіяного світла 5. Між ними розміщена непрозора перегородка 6, оснащена козирками 7, направленим в сторону випромінювача 4, та козирком 8, направленим в сторону приймача розсіяного світла 5. Напроти 29253 4 випромінювача 4 розташований дзеркальний відбивач світла 9, що має дві відбиваючі поверхні, які перетинаються одна з одною під кутом не більше 180°, причому дзеркальний відбивач 9 установлений таким чином, що відбитий від другої відбиваючої поверхні 10 потік випромінювання перетинає димову камеру в зоні розміщення приймача розсіяного світла 5. (На Фіг.1 показано ребро другої відбиваючої поверхні 10). Конфігурація відбиваючих поверхонь дзеркального відбивача на кресленнях не показана, вона аналогічна прототипу. На тримачах джерела і приймача світла виконані скоси 11. В середині димової камери розташовані чутлива до диму зона 12, яка утворюється перерізом тілесного кута поля зору приймача розсіяного світла 5 і світлового потоку від випромінювача 4, і чутлива до диму зона 13, яка утворюється перерізом тілесного кута поля зору приймача розсіяного світла 5 і світлового потоку відбитого від дзеркального відбивача світла 9. Центральна перегородка з козирком 7, направленим в сторону випромінювача 4, перешкоджає прямому потраплянню світлових променів від випромінювача 4 на приймач розсіяного світла 5. Таким чином, в чутливих до диму зонах 12, 13 утворюються два зустрічно направлені світлові потоки, що прямо не потрапляють на приймач розсіяного світла 5. При появі диму в чутливих до диму зонах 12, 13, світловий потік випромінювача 4 і потік, відбитий від дзеркального відбивача 9, розсіюються частинками диму і потрапляють на приймач розсіяного світла 5, електричний сигнал якого, викликає сигнал тривоги. Білий дим розсіює світловий потік на приймач розсіяного світла 5 переважно на прямому світловому потоці випромінювача 4, а чорний дим розсіює світловий потік на приймач розсіяного світла 5 переважно на відбитому від дзеркального відбивача 9 світловому потоці. Дзеркальний відбивач 9 розміщений під кутом до оптичної осі випромінювача 4 таким чином, що відбитий світловий потік направляється ближче до приймача розсіяного світла 5, за рахунок чого підвищується чутливість приймача розсіяного світла 5 до чорного диму. Додатковий козирок 8 в перегородці 6, направлений в сторону приймача розсіяного світла 5, перешкоджає потраплянню в приймач 9 світла, відбитого від пилинок, що осіли на козирку 7. Тримачі випромінювача 4 і приймача розсіяного світла 5 мають скоси для кращого проникнення диму в зони 12,13, що зменшує чутливість сповіщувача до напрямку повітряного потоку. За рахунок введення щілиноподібних отворів по окружності внутрішньої поверхні кришки, зменшено зазор між корпусом і кришкою димової камери, що перешкоджає проникнення комах у димову камеру, але не погіршує проникнення у камеру диму. 5 29253 6
