Резонатор

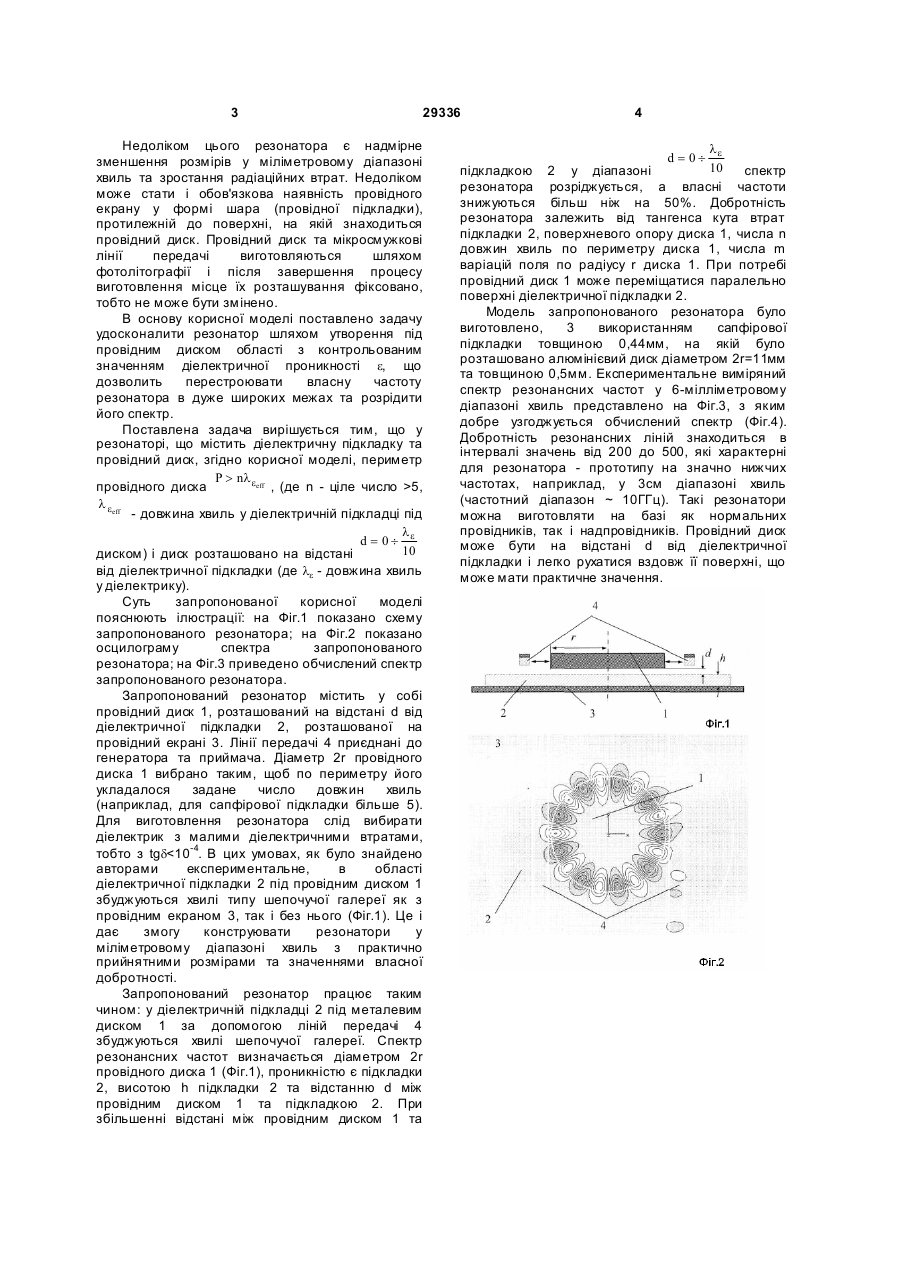

Резонатор, що містить діелектричну підкладку та провідний диск, який відрізняється тим, що периметр провідного диска р>nλε eff (де n - ціле число >5, λε eff - довжина хвиль у діелектричній підкладці під диском), і диск розташовано на відстані d=0÷λε /10 від діелектричної підкладки (де λε довжина хвиль у діелектрику). (19) (21) u200710156 (22) 11.09.2007 (24) 10.01.2008 (72) БУНЯЄВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, БАРАННИК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, U A, ЧЕРПАК МИКОЛА ТИМОФІЙОВИЧ, U A (73) ІНСТИТУТ РАДІОФІЗИКИ ТА ЕЛЕКТРОНІКИ ІМ. О. Я. УСИКОВА Н АЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA 3 29336 Недоліком цього резонатора є надмірне зменшення розмірів у міліметровому діапазоні хвиль та зростання радіаційних втрат. Недоліком може стати і обов'язкова наявність провідного екрану у формі шара (провідної підкладки), протилежній до поверхні, на якій знаходиться провідний диск. Провідний диск та мікросмужкові лінії передачі виготовляються шляхом фотолітографії і після завершення процесу виготовлення місце їх розташування фіксовано, тобто не може бути змінено. В основу корисної моделі поставлено задачу удосконалити резонатор шляхом утворення під провідним диском області з контрольованим значенням діелектричної проникності e, що дозволить перестроювати власну частоту резонатора в дуже широких межах та розрідити його спектр. Поставлена задача вирішується тим, що у резонаторі, що містить діелектричну підкладку та провідний диск, згідно корисної моделі, периметр P > nl eeff провідного диска , (де n - ціле число >5, l eeff - довжина хвиль у діелектричній підкладці під l d = 0¸ e 10 диском) і диск розташовано на відстані від діелектричної підкладки (де le - довжина хвиль у діелектрику). Суть запропонованої корисної моделі пояснюють ілюстрації: на Фіг.1 показано схему запропонованого резонатора; на Фіг.2 показано осцилограму спектра запропонованого резонатора; на Фіг.3 приведено обчислений спектр запропонованого резонатора. Запропонований резонатор містить у собі провідний диск 1, розташований на відстані d від діелектричної підкладки 2, розташованої на провідний екрані 3. Лінії передачі 4 приєднані до генератора та приймача. Діаметр 2r провідного диска 1 вибрано таким, щоб по периметру його укладалося задане число довжин хвиль (наприклад, для сапфірової підкладки більше 5). Для виготовлення резонатора слід вибирати діелектрик з малими діелектричними втратами, тобто з tgd
