Виїзні самозакривні ворота

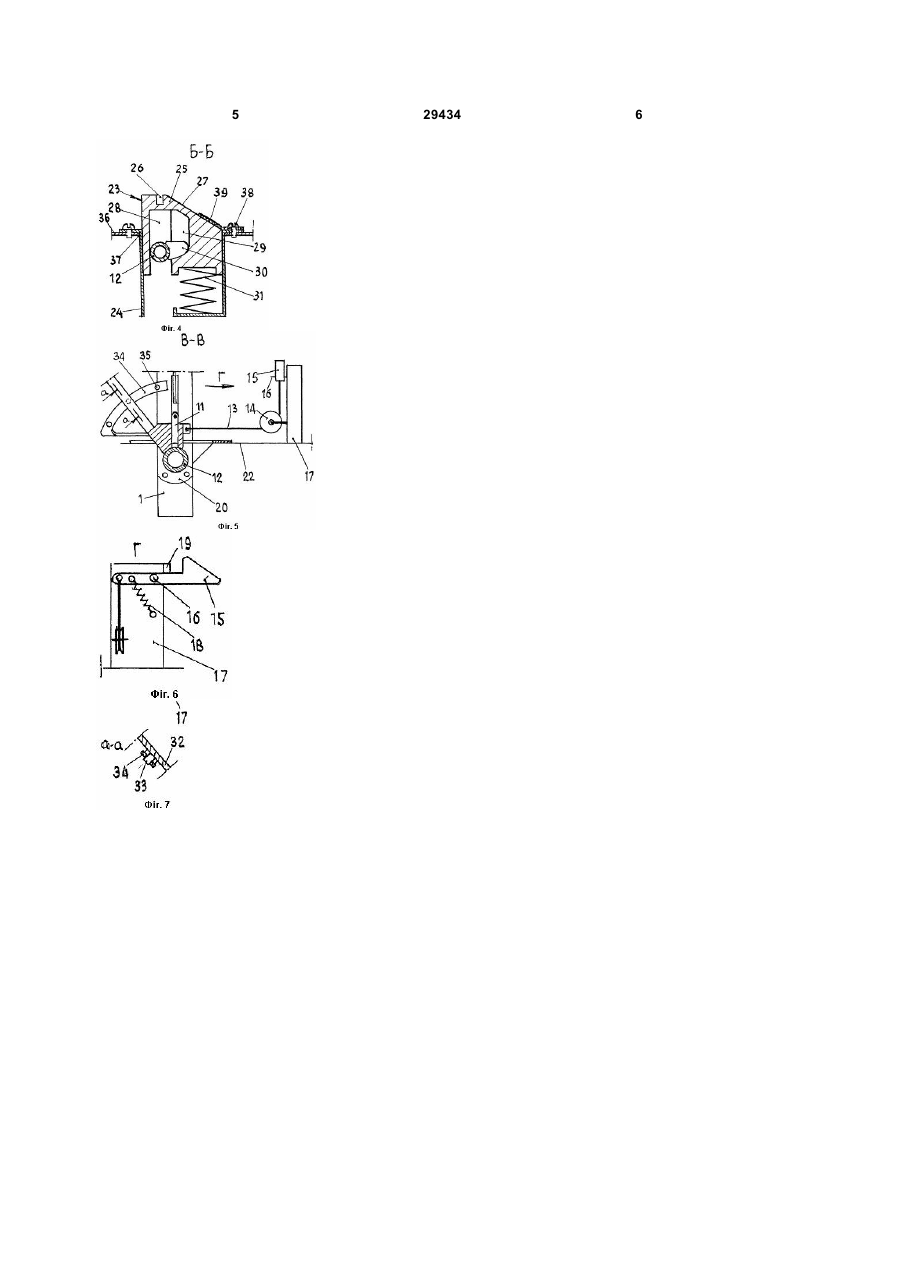

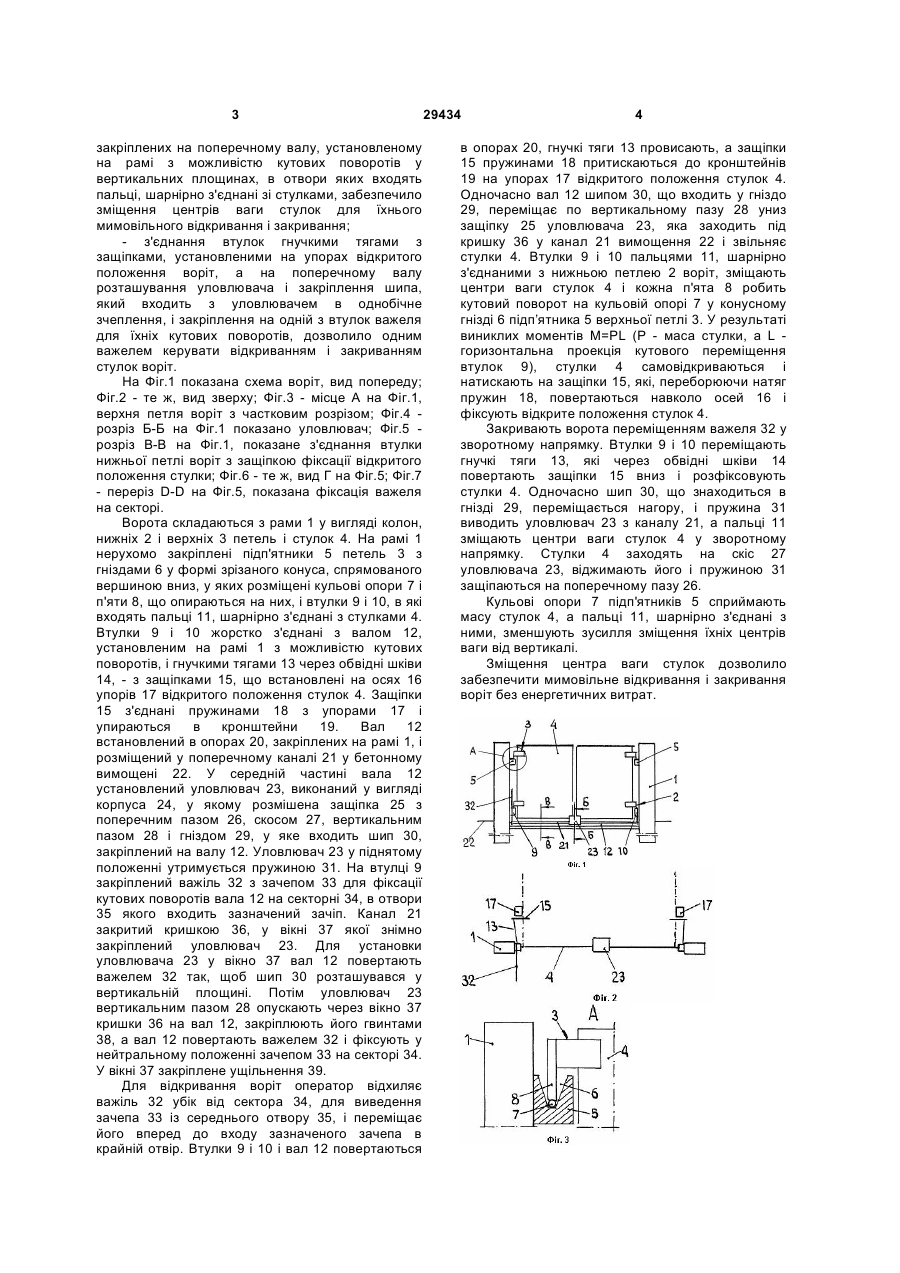

Виїзні самозакривні ворота, що містять поворотні стулки, шарнірно закріплені за допомогою петель на рамі, які відрізняються тим, що верхні петлі виконані у вигляді підп'ятників з 3 закріплених на поперечному валу, установленому на рамі з можливістю кутових поворотів у вертикальних площинах, в отвори яких входять пальці, шарнірно з'єднані зі стулками, забезпечило зміщення центрів ваги стулок для їхнього мимовільного відкривання і закривання; - з'єднання втулок гнучкими тягами з защіпками, установленими на упорах відкритого положення воріт, а на поперечному валу розташування уловлювача і закріплення шипа, який входить з уловлювачем в однобічне зчеплення, і закріплення на одній з втулок важеля для їхніх кутових поворотів, дозволило одним важелем керувати відкриванням і закриванням стулок воріт. На Фіг.1 показана схема воріт, вид попереду; Фіг.2 - те ж, вид зверху; Фіг.3 - місце А на Фіг.1, верхня петля воріт з частковим розрізом; Фіг.4 розріз Б-Б на Фіг.1 показано уловлювач; Фіг.5 розріз В-В на Фіг.1, показане з'єднання втулки нижньої петлі воріт з защіпкою фіксації відкритого положення стулки; Фіг.6 - те ж, вид Г на Фіг.5; Фіг.7 - переріз D-D на Фіг.5, показана фіксація важеля на секторі. Ворота складаються з рами 1 у вигляді колон, нижніх 2 і верхніх 3 петель і стулок 4. На рамі 1 нерухомо закріплені підп'ятники 5 петель 3 з гніздами 6 у формі зрізаного конуса, спрямованого вершиною вниз, у яких розміщені кульові опори 7 і п'яти 8, що опираються на них, і втулки 9 і 10, в які входять пальці 11, шарнірно з'єднані з стулками 4. Втулки 9 і 10 жорстко з'єднані з валом 12, установленим на рамі 1 з можливістю кутових поворотів, і гнучкими тягами 13 через обвідні шківи 14, - з защіпками 15, що встановлені на осях 16 упорів 17 відкритого положення стулок 4. Защіпки 15 з'єднані пружинами 18 з упорами 17 і упираються в кронштейни 19. Вал 12 встановлений в опорах 20, закріплених на рамі 1, і розміщений у поперечному каналі 21 у бетонному вимощені 22. У середній частині вала 12 установлений уловлювач 23, виконаний у вигляді корпуса 24, у якому розмішена защіпка 25 з поперечним пазом 26, скосом 27, вертикальним пазом 28 і гніздом 29, у яке входить шип 30, закріплений на валу 12. Уловлювач 23 у піднятому положенні утримується пружиною 31. На втулці 9 закріплений важіль 32 з зачепом 33 для фіксації кутових поворотів вала 12 на секторні 34, в отвори 35 якого входить зазначений зачіп. Канал 21 закритий кришкою 36, у вікні 37 якої знімно закріплений уловлювач 23. Для установки уловлювача 23 у вікно 37 вал 12 повертають важелем 32 так, щоб шип 30 розташувався у вертикальній площині. Потім уловлювач 23 вертикальним пазом 28 опускають через вікно 37 кришки 36 на вал 12, закріплюють його гвинтами 38, а вал 12 повертають важелем 32 і фіксують у нейтральному положенні зачепом 33 на секторі 34. У вікні 37 закріплене ущільнення 39. Для відкривання воріт оператор відхиляє важіль 32 убік від сектора 34, для виведення зачепа 33 із середнього отвору 35, і переміщає його вперед до входу зазначеного зачепа в крайній отвір. Втулки 9 і 10 і вал 12 повертаються 29434 4 в опорах 20, гнучкі тяги 13 провисають, а защіпки 15 пружинами 18 притискаються до кронштейнів 19 на упорах 17 відкритого положення стулок 4. Одночасно вал 12 шипом 30, що входить у гніздо 29, переміщає по вертикальному пазу 28 униз защіпку 25 уловлювача 23, яка заходить під кришку 36 у канал 21 вимощення 22 і звільняє стулки 4. Втулки 9 і 10 пальцями 11, шарнірно з'єднаними з нижньою петлею 2 воріт, зміщають центри ваги стулок 4 і кожна п'ята 8 робить кутовий поворот на кульовій опорі 7 у конусному гнізді 6 підп’ятника 5 верхньої петлі 3. У результаті виниклих моментів М=PL (Р - маса стулки, a L горизонтальна проекція кутового переміщення втулок 9), стулки 4 самовідкриваються і натискають на защіпки 15, які, переборюючи натяг пружин 18, повертаються навколо осей 16 і фіксують відкрите положення стулок 4. Закривають ворота переміщенням важеля 32 у зворотному напрямку. Втулки 9 і 10 переміщають гнучкі тяги 13, які через обвідні шківи 14 повертають защіпки 15 вниз і розфіксовують стулки 4. Одночасно шип 30, що знаходиться в гнізді 29, переміщається нагору, і пружина 31 виводить уловлювач 23 з каналу 21, а пальці 11 зміщають центри ваги стулок 4 у зворотному напрямку. Стулки 4 заходять на скіс 27 уловлювача 23, віджимають його і пружиною 31 защіпаються на поперечному пазу 26. Кульові опори 7 підп'ятників 5 сприймають масу стулок 4, а пальці 11, шарнірно з'єднані з ними, зменшують зусилля зміщення їхніх центрів ваги від вертикалі. Зміщення центра ваги стулок дозволило забезпечити мимовільне відкривання і закривання воріт без енергетичних витрат. 5 29434 6
