Підйомно-поворотні ворота

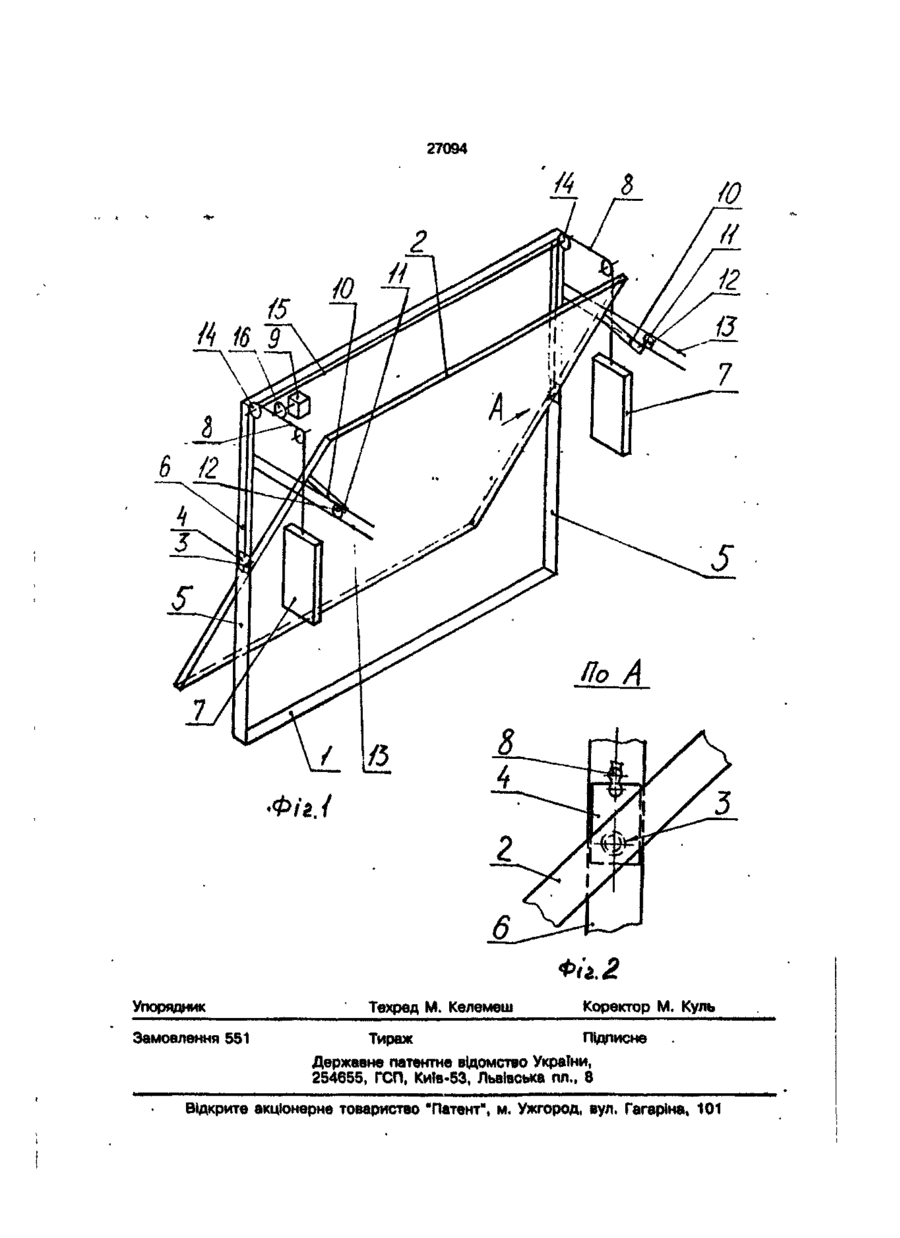

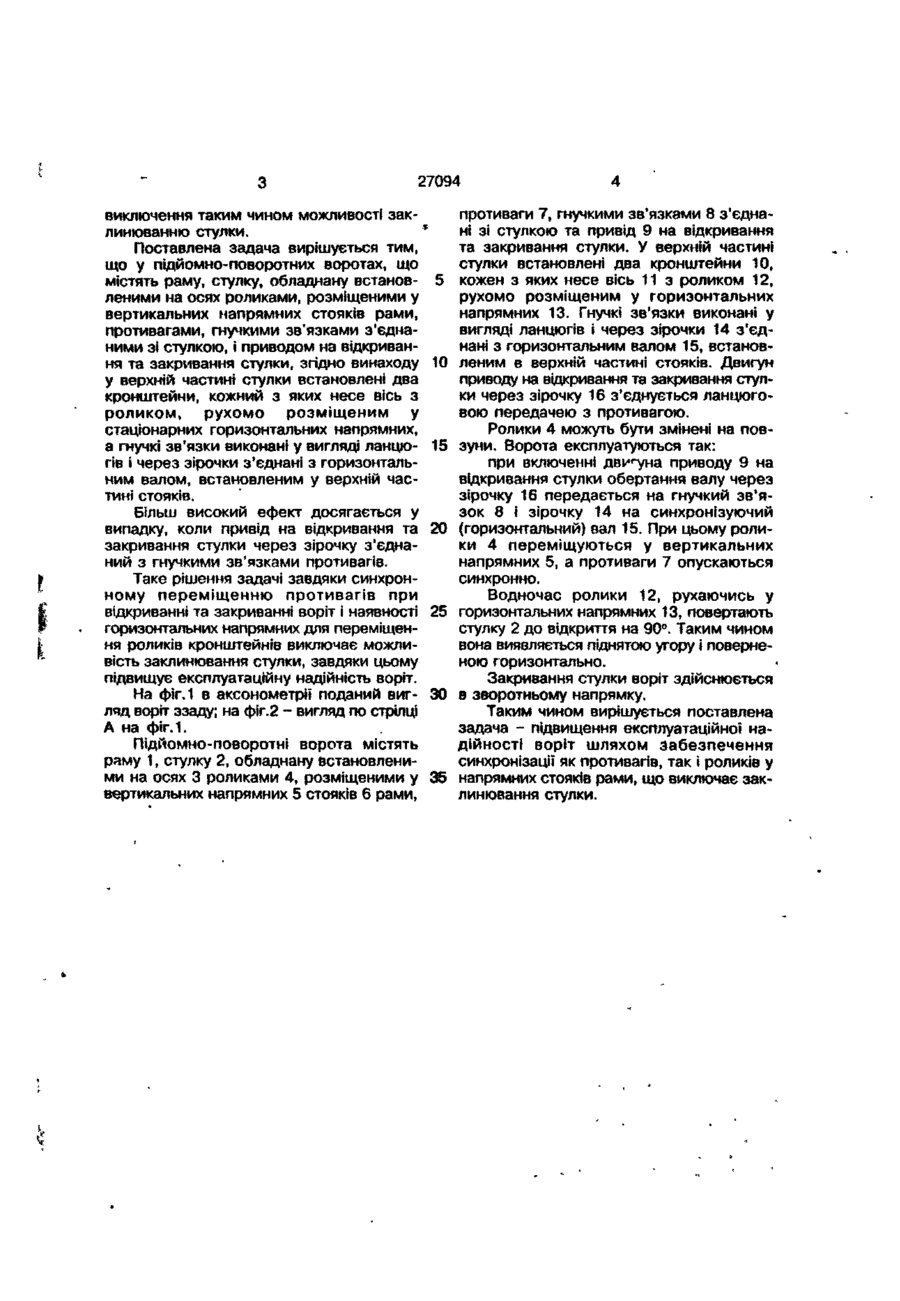

1. Підйомно-поворотні ворота, що містять раму, стулку, обладнану встановленими на осях роликами, розміщеними у вертикальних напрямних стояків рами, противаги, і нучкими зв'язками з'єднані зі стулкою, і привід на відкривання та закривання стулки, які в і д р і з н я ют ь с я тим, що у верхній частині стулки встановлені два кронштейни, кожен з яких несе вісь з роликом, рухомо розміщеним у горизонтальних напрямних, а гнучкі зв'язки виконані у вигляді ланцюга і через зірочки з'єднані з горизонтальним валом, встановленим у верхній частині стояків. 2. Ворота за п.1, які в і д р і з н яю т ь с я тим, що привід на відкривання та закривання стулки через зірочку з'єднаний з гнучкими зв'язками противагів. С > Винахід відноситься до будівництва, а саме до рухомих елементів для закривання прорізів і удосконалює конструкцію цих елементів. В зв'язку з цим найбільш близькими по технічній суті та результату, що досягається до заявленого об'єкту с підйомноповоротні ворота, що містять раму, стулку, обладнану встановленими на осях роликами, р о з м і щ е н и м и у вертикальних напрямних стояків рами, противаги, гнучкими зв'язками з'єднані зі стулкою, та привід на відкривання та закривання стулки ["Overhead Door" the original since 1921, Phantom 777-E, Door № 4 ] . Таке рішення завдяки наявності противагів, гнучкими зв'язками з'єднаних з боковими частинами стулки, помітно знижує ймовірність перекосу стулки при відкриванні та закриванні воріт, що забезпечує їм підвищену дієздатність. Однак заклиню вання стулки ч е р е з її п е р е к і с при відкриванні та закриванні воріт і у даному випадку має місце, що не гарантує тривалу безаварійну роботу цих воріт* тобто знижується їхня експлуатаційна надійність. Це пояснюється тим, що в процессі відкривання та закривання воріт відсутня синхронізація переміщення противагів та роликів, розміщених у вертикальних ••-напрямних стояків рами. Відсутність синхронізації веде до переміщення противагів з різними швидкостями, що приводить до перекосу стулки та її заклинювання. Таким чином, задачею винаходу є розробка конструкції підйомно-поворотних воріт підвищеної експлуатаційної надійності шляхом забезпечення синхронізації переміщення як противагів. так і розміщених у вертикальних напрямних стояків рами роли* * * ків при відкриванні та закриванні воріт і ** ю •VI о о 27094 виключення таким чином можливості заклинюванню стулки. * Поставлена задача вирішується тим, що у підйомно-поворотних воротах, що містять раму, стулку, обладнану встанов- 5 леними на осях роликами, розміщеними у вертикальних напрямних стояків рами, противагами, гнучкими зв'язками з'єднаними зі стулкою, і приводом на відкривання та закривання стулки, згідно винаходу 10 у верхній частині стулки встановлені два кронштейни, кожний з яких несе вісь з роликом, рухомо розміщеним у стаціонарних горизонтальних напрямних, а гнучкі зв'язки виконані у вигляді ланцю- 15 гів і через зірочки з'єднані з горизонтальним валом, встановленим у верхній частині стояків. Більш високий ефект досягається у випадку, коли привід на відкривання та 20 закривання стулки через зірочку з'єднаний з гнучкими зв'язками противагів. Таке рішення задачі завдяки синхронному переміщенню противагів при відкриванні та закриванні воріт і наявності 25 горизонтальних напрямних для переміщення роликів кронштейнів виключає можливість заклинювання стулки, завдяки цьому підвищує експлуатаційну надійність воріт. На фіг.1 в аксонометрії поданий виг- ЗО ляд воріт ззаду; на фіг.2 - вигляд по стрілці А на фіг. 1. Підйомно-поворотні ворота містять раму 1, стулку 2, обладнану встановленими на осях 3 роликами 4, розміщеними у 35 вертикальних напрямних 5 стояків 6 рами, противаги 7, гнучкими зв'язками 8 з'єднані зі стулкою та привід 9 на відкривання та закривання стулки. У верхній частині стулки встановлені два кронштейни 10, кожен з яких несе вісь 11 з роликом 12, рухомо розміщеним у горизонтальних напрямних 13. Гнучкі зв'язки виконані у вигляді ланцюгів і через зірочки 14 з'єднані з горизонтальним валом 15, встановленим в верхній частині стояків. Двигун приводу на відкривання та закривання стулки через зірочку 16 з'єднується ланцюговою передачею з противагою. Ролики 4 можуть бути змінені на повзуни. Ворота експлуатуються так: при включенні двигуна приводу 9 на відкривання стулки обертання валу через зірочку 16 передається на гнучкий зв'язок 8 і зірочку 14 на синхронізуючий (горизонтальний) вал 15. При цьому ролики 4 переміщуються у вертикальних напрямних 5, а противаги 7 опускаються синхронно. Водночас ролики 12, рухаючись у горизонтальних напрямних 13, повертають стулку 2 до відкриття на 90°. Таким чином вона виявляється піднятою угору і поверненою горизонтально. Закривання стулки воріт здійснюється в зворотньому напрямку. Таким чином вирішується поставлена задача - підвищення експлуатаційної надійності воріт шляхом забезпечення синхронізації як противагів, так і роликів у напрямних стояків рами, що виключає заклинювання стулки. 27094 ФІІ.1 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 551 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул, Гагаріна, 101
