Підйомно-поворотні ворота

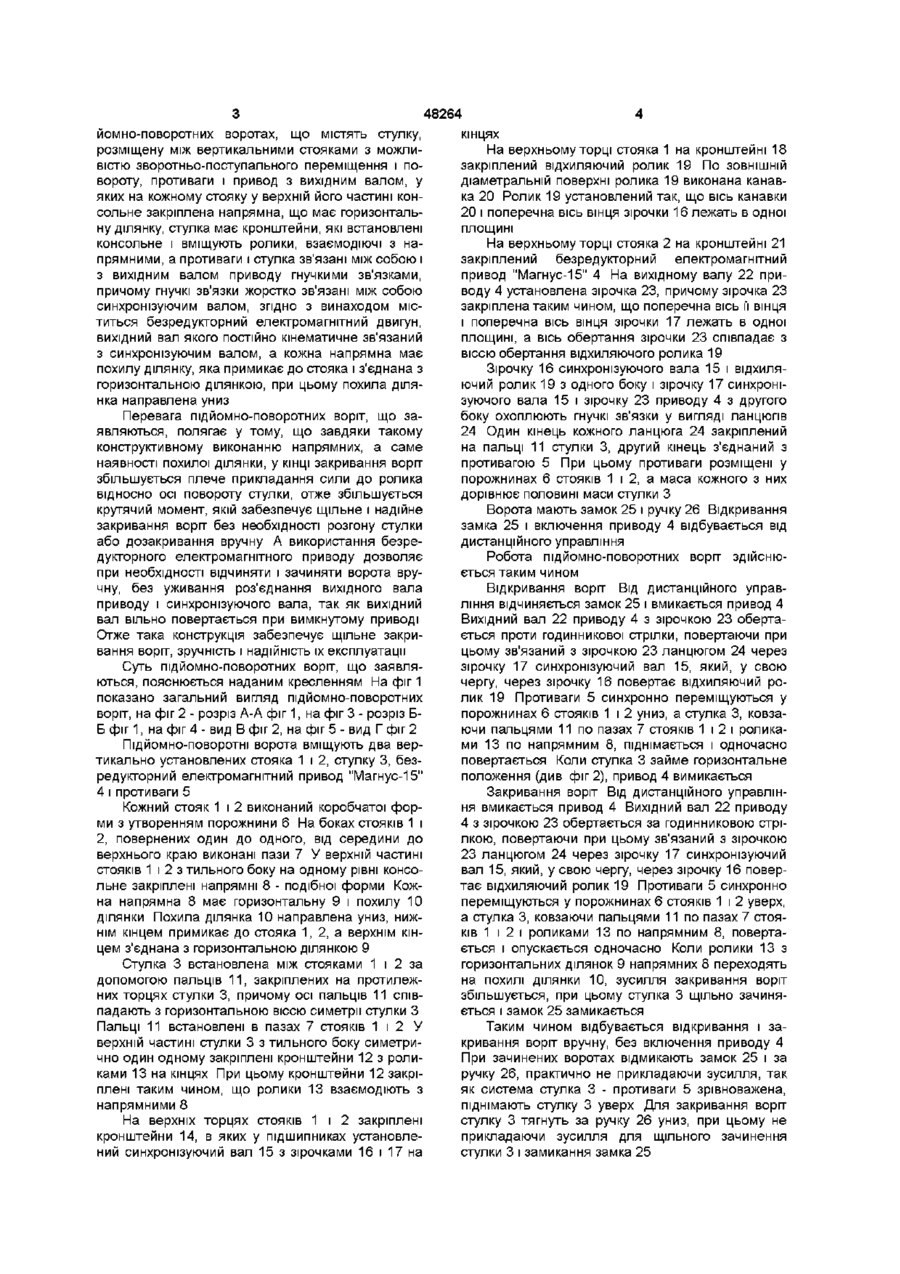

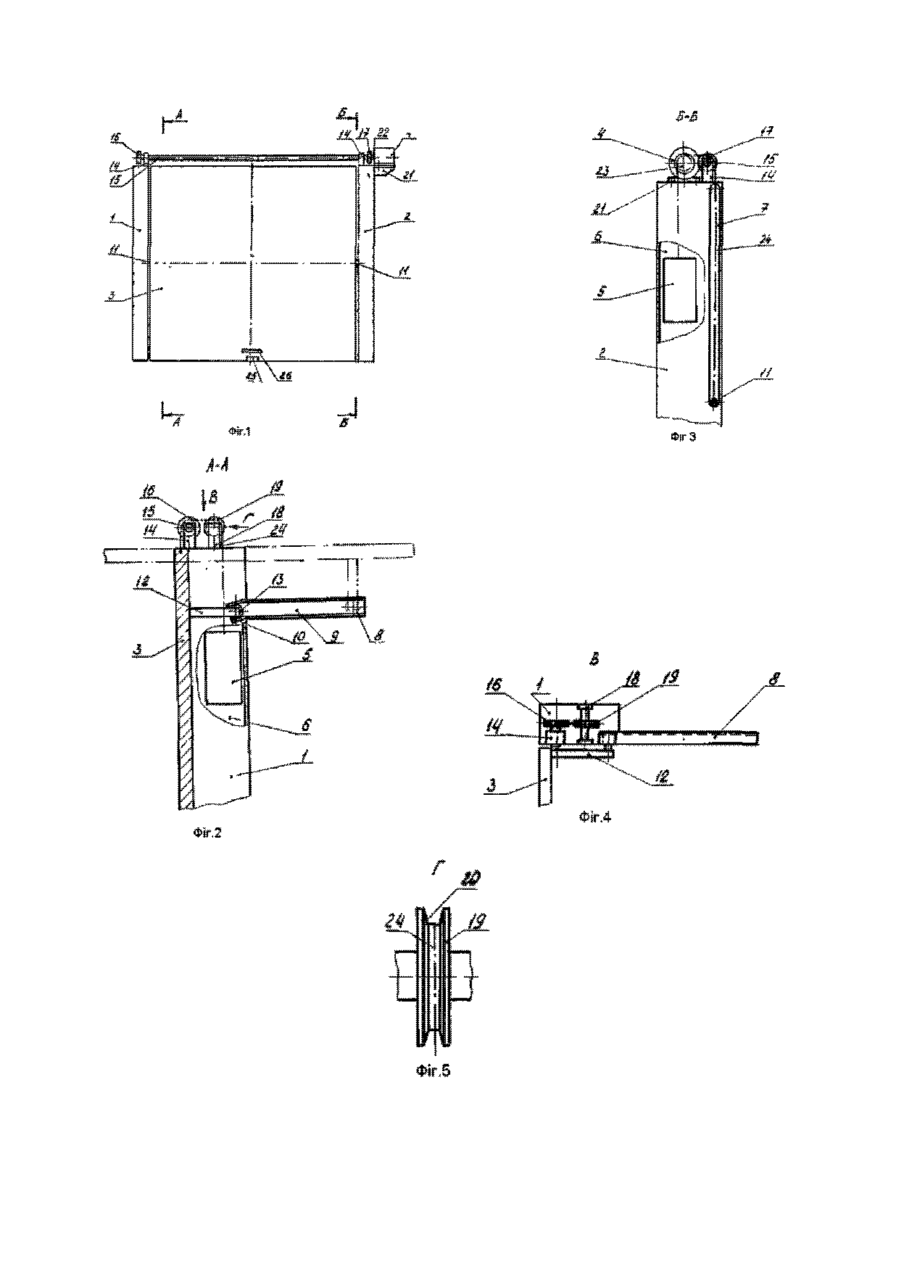

Підйомно-поворотні ворота, що містять стулку, розміщену між вертикальними стояками з можливістю з во ротно-поступального переміщення і повороту, противаги і привід з вихідним валом, при цьому на кожному стояку у верхній частині консольно закріплена напрямна, що має горизонтальну ділянку, стулка має кронштейни, які встановлені консольно і містять ролики, взаємодіючі з напрямними, а противаги і стулка зв'язані між собою і з вихідним валом приводу гнучкими зв'язками, причому гнучкі зв'язки жорстко зв'язані між собою синхронізуючим валом, які відрізняються тим, що ворота містять безредукторний електромагнітний двигун, вихідний вал якого постійно кінематично зв'язаний з синхронізуючим валом, а кожна напрямна має похилу ділянку, яка примикає до стояка і з'єднана з горизонтальною ділянкою, при цьому похила ділянка направлена униз Винахід відноситься до будівництва, а саме, до обладнання в'їздних прорізів гаражів, складів, автомобільних боксів на станціях технічного обслуговування і т п ВІДОМІ підйомно-поворотні ворота, які виготовлює НВФ "Енком", м Дніпропетровськ (див ст М Кравця "Ворота фортеці", ж "Дорога", №11, 1998 р, вид ЗАТ "Український сувенір", стор 27), що вміщують стулку, розміщену між вертикальними стояками з можливістю зворотньопоступального переміщення і повороту, противаги і привод з вихідним валом На кожному стояку у верхній його частині консольно закріплена горизонтальна напрямна Стулка має кронштейни, які встановлені консольно На кінцях кронштейнів закріплені ролики, взаємодіючі з напрямними Стулка і противаги зв'язані між собою і з вихідним валом приводу гнучкими зв'язками, причому гнучкі зв'язки жорстко зв'язані між собою синхронізуючим валом Привод виконаний у вигляді моторредуктора і установлений з можливістю кінематичного роз'єднування від синхронізуючого вала осі, що обумовлюється зменшенням плеча прикладання сили до ролика відносно осі повороту стулки Таким чином у КІНЦІ закривання стулки зусилля для подолання опору ущільнень, заскочки замка або дрібних предметів, що потрапили під стулку, виявляється недостатнім і ворота щільно не прикриваються, а замок не замикається Для того, щоб ворота зачинити і замкнути замок треба або розігнати стулку, тобто збільшити обороти вихідного вала приводу, що може привести до травматизму, або зачинити ворота вручну, що викликає незручність в експлуатації воріт Крім того, використовування мотор-редуктора у конструкції воріт спричиняє необхідність застосування додаткового механізму для роз'єднання вихідного вала приводу від синхронізуючого вала у разі вимкнення електроенергії і необхідності відчинити або зачинити ворота вручну Це приводить до подорожчанню воріт, зниженню їх надійності і до незручності у використанні, так як, наприклад, у разі вимкнення електроенергії роз'єднати вал приводу і синхронізуючий вал зовні неможливо В основу винаходу поставлено задачу створити такі підйомно-поворотні ворота, в яких нове конструктивне виконання напрямних і використання у конструкції нового приводу забезпечили б гарантоване щільне закривання стулки воріт і підвищили б зручність і надійність їх експлуатації Поставлена задача вирішується тим, що у під Недоліками відомих воріт є те, що конструктивне виконання напрямних горизонтальними веде до того, що у процесі закривання воріт при переміщенні стулки від відчиненого горизонтального положення до зачиненого вертикального відбувається зменшення крутячего моменту, яке прикладається до стулки і здійснює її поворот навколо О (О 00 48264 иомно-поворотних воротах, що містять стулку, розміщену між вертикальними стояками з можливістю зворотньо-поступального переміщення і повороту, противаги і привод з вихідним валом, у яких на кожному стояку у верхній його частині консольне закріплена напрямна, що має горизонтальну ділянку, стулка має кронштейни, які встановлені консольне і вміщують ролики, взаємодіючі з напрямними, а противаги і стулка зв'язані між собою і з вихідним валом приводу гнучкими зв'язками, причому гнучкі зв'язки жорстко зв'язані між собою синхронізуючим валом, згідно з винаходом міститься безредукторний електромагнітний двигун, вихідний вал якого постійно кінематичне зв'язаний 3 синхронізуючим валом, а кожна напрямна має похилу ділянку, яка примикає до стояка і з'єднана з горизонтальною ділянкою, при цьому похила ділянка направлена униз Перевага підйомно-поворотних воріт, що заявляються, полягає у тому, що завдяки такому конструктивному виконанню напрямних, а саме наявності похилої ділянки, у КІНЦІ закривання воріт збільшується плече прикладання сили до ролика відносно осі повороту стулки, отже збільшується крутячий момент, якій забезпечує щільне і надійне закривання воріт без необхідності розгону стулки або дозакривання вручну А використання безредукторного електромагнітного приводу дозволяє при необхідності відчиняти і зачиняти ворота вручну, без уживання роз'єднання вихідного вала приводу і синхронізуючого вала, так як вихідний вал вільно повертається при вимкнутому приводі Отже така конструкція забезпечує щільне закривання воріт, зручність і надійність їх експлуатації Суть підйомно-поворотних воріт, що заявляються, пояснюється наданим кресленням На фіг 1 показано загальний вигляд підйомно-поворотних воріт, на фіг 2 - розріз А-А фіг 1, на фіг 3 - розріз ББ фіг 1, на фіг 4 - вид В фіг 2, на фіг 5 - вид Г фіг 2 Підйомно-поворотні ворота вміщують два вертикально установлених стояка 1 і 2, стулку 3, безредукторний електромагнітний привод "Магнус-15" 4 і противаги 5 Кожний стояк 1 і 2 виконаний коробчатої форми з утворенням порожнини 6 На боках стояків 1 і 2, повернених один до одного, від середини до верхнього краю виконані пази 7 У верхній частині стояків 1 і 2 з тильного боку на одному рівні консольне закріплені напрямні 8 - подібної форми Кожна напрямна 8 має горизонтальну 9 і похилу 10 ділянки Похила ділянка 10 направлена униз, нижнім кінцем примикає до стояка 1, 2, а верхнім кінцем з'єднана з горизонтальною ділянкою 9 Стулка 3 встановлена між стояками 1 і 2 за допомогою пальців 11, закріплених на протилежних торцях стулки 3, причому осі пальців 11 співпадають з горизонтальною віссю симетрії стулки З Пальці 11 встановлені в пазах 7 стояків 1 і 2 У верхній частині стулки 3 з тильного боку симетрично один одному закріплені кронштейни 12 з роликами 13 на кінцях При цьому кронштейни 12 закріплені таким чином, що ролики 13 взаємодіють з напрямними 8 На верхніх торцях стояків 1 і 2 закріплені кронштейни 14, в яких у підшипниках установлений синхронізуючий вал 15 з зірочками 16 і 17 на кінцях На верхньому торці стояка 1 на кронштейні 18 закріплений відхиляючий ролик 19 По ЗОВНІШНІЙ діаметральній поверхні ролика 19 виконана канавка 20 Ролик 19 установлений так, що вісь канавки 20 і поперечна вісь вінця зірочки 16 лежать в одної площині На верхньому торці стояка 2 на кронштейні 21 закріплений безредукторний електромагнітний привод "Магнус-15" 4 На вихідному валу 22 приводу 4 установлена зірочка 23, причому зірочка 23 закріплена таким чином, що поперечна вісь її вінця і поперечна вісь вінця зірочки 17 лежать в одної площині, а вісь обертання зірочки 23 співпадає з віссю обертання відхиляючого ролика 19 Зірочку 16 синхронізуючого вала 15 і відхиляючий ролик 19 з одного боку і зірочку 17 синхронізуючого вала 15 і зірочку 23 приводу 4 з другого боку охоплюють гнучкі зв'язки у вигляді ланцюгів 24 Один кінець кожного ланцюга 24 закріплений на пальці 11 стулки 3, другий кінець з'єднаний з противагою 5 При цьому противаги розміщені у порожнинах 6 стояків 1 і 2, а маса кожного з них дорівнює половині маси стулки З Ворота мають замок 25 і ручку 26 Відкривання замка 25 і включення приводу 4 відбувається від дистанційного управління Робота підйомно-поворотних воріт здійснюється таким чином Відкривання воріт Від дистанційного управління відчиняється замок 25 і вмикається привод 4 Вихідний вал 22 приводу 4 з зірочкою 23 обертається проти годинникової стрілки, повертаючи при цьому зв'язаний з зірочкою 23 ланцюгом 24 через зірочку 17 синхронізуючий вал 15, який, у свою чергу, через зірочку 16 повертає відхиляючий ролик 19 Противаги 5 синхронно переміщуються у порожнинах 6 стояків 1 і 2 униз, а стулка 3, ковзаючи пальцями 11 по пазах 7 стояків 1 і 2 і роликами 13 по напрямним 8, піднімається і одночасно повертається Коли стулка 3 займе горизонтальне положення (див фіг 2), привод 4 вимикається Закривання воріт Від дистанційного управління вмикається привод 4 Вихідний вал 22 приводу 4 з зірочкою 23 обертається за годинниковою стрілкою, повертаючи при цьому зв'язаний з зірочкою 23 ланцюгом 24 через зірочку 17 синхронізуючий вал 15, який, у свою чергу, через зірочку 16 повертає відхиляючий ролик 19 Противаги 5 синхронно переміщуються у порожнинах 6 стояків 1 і 2 уверх, а стулка 3, ковзаючи пальцями 11 по пазах 7 стояків 1 і 2 і роликами 13 по напрямним 8, повертається і опускається одночасно Коли ролики 13 з горизонтальних ділянок 9 напрямних 8 переходять на похилі ділянки 10, зусилля закривання воріт збільшується, при цьому стулка 3 щільно зачиняється і замок 25 замикається Таким чином відбувається відкривання і закривання воріт вручну, без включення приводу 4 При зачинених воротах відмикають замок 25 і за ручку 26, практично не прикладаючи зусилля, так як система стулка 3 - противаги 5 зрівноважена, піднімають стулку 3 уверх Для закривання воріт стулку 3 тягнуть за ручку 26 униз, при цьому не прикладаючи зусилля для щільного зачинення стулки 3 і замикання замка 25 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
