Опорний елемент для стовпа (варіанти)

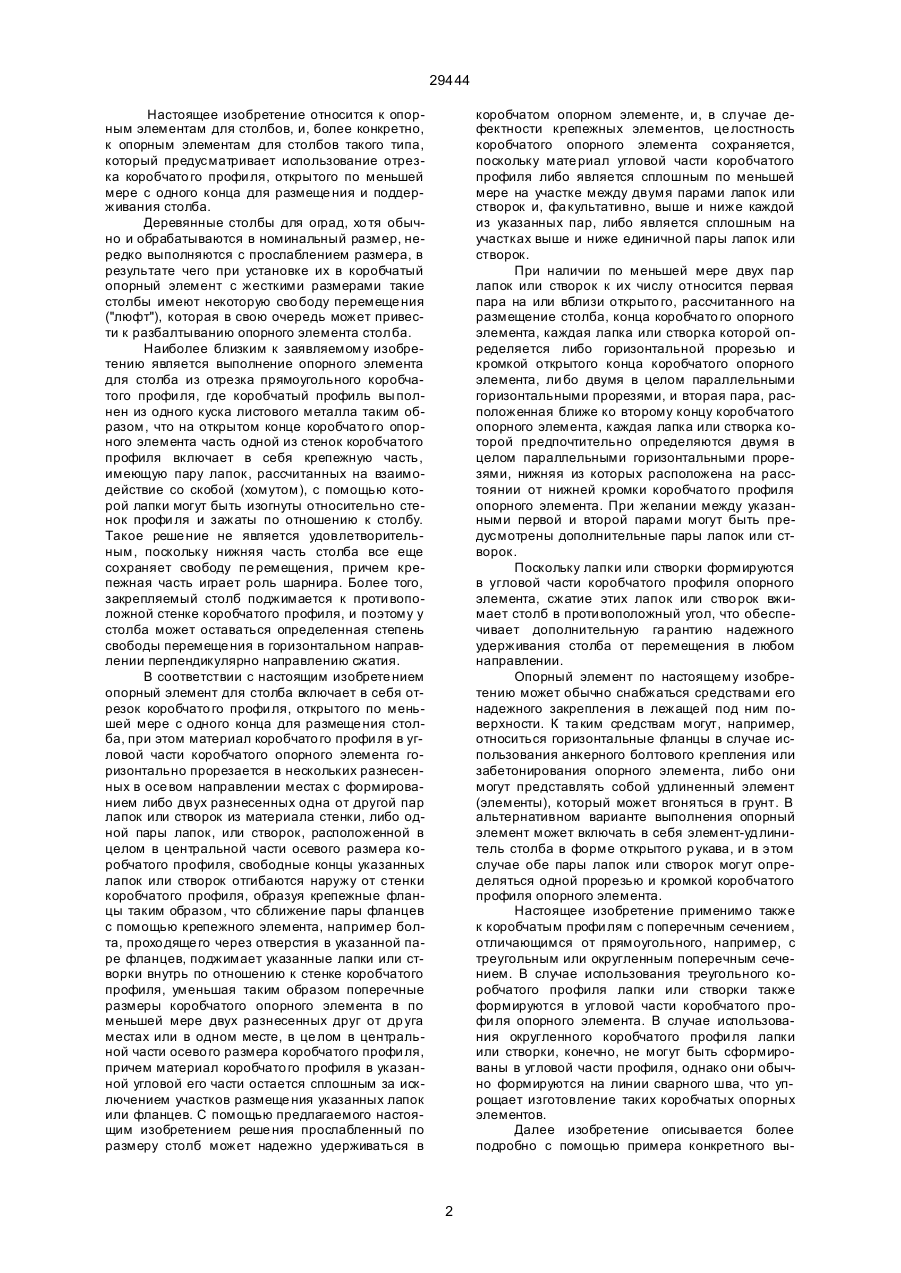

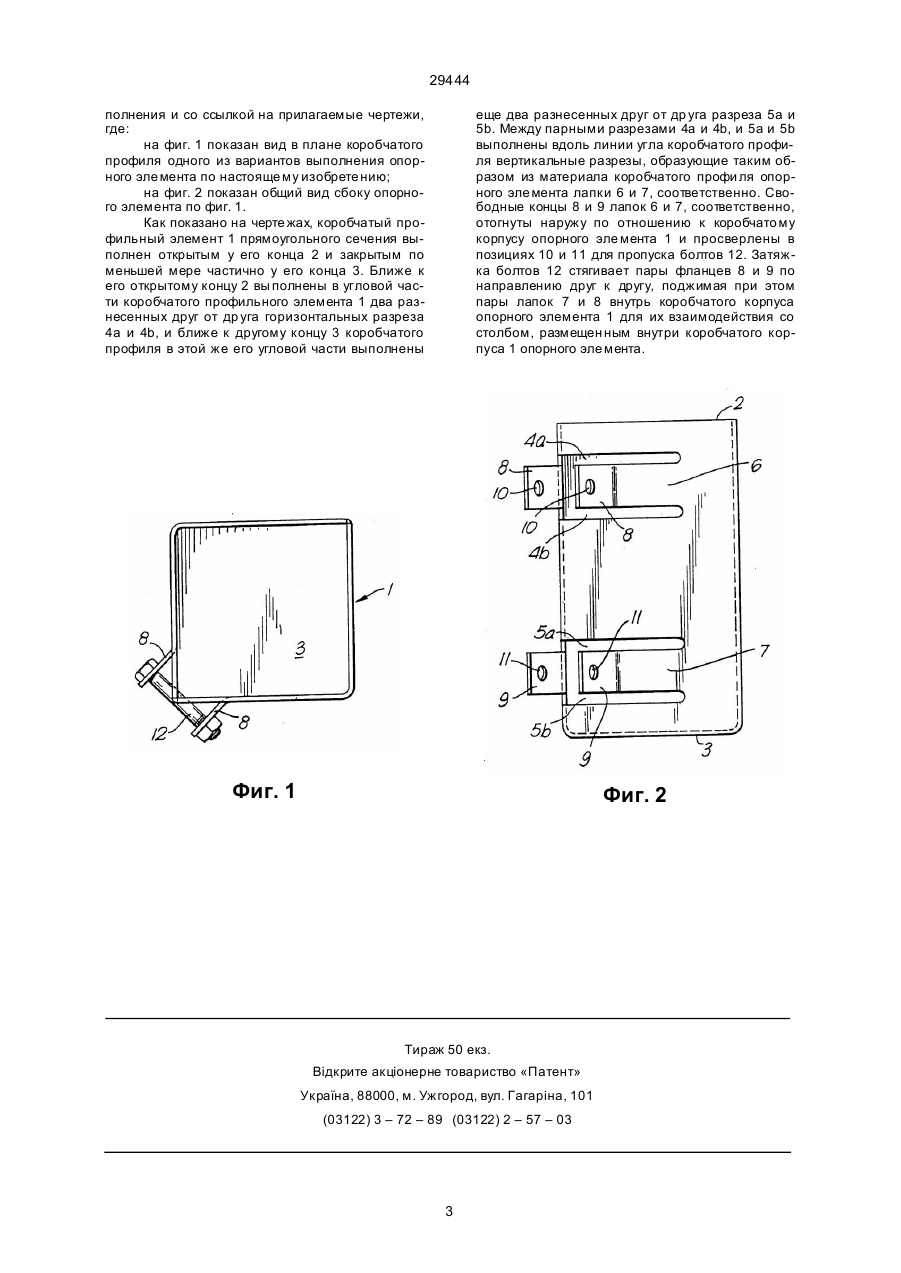

1. Опорный элемент для столба, содержащий отрезок прямоугольного коробчатого профиля, открытого по меньшей мере с одного конца для размещения столба, отличающийся тем, что материал коробчатого профиля в угловой части коробчатого опорного элемента го ризонтально прорезан в нескольких разнесенных в осевом направлении местах с формирова нием либо двух разнесенных одна от другой пар лапок или створок из материала стенки профиля, либо одной пары лапок или створок, расположенной в целом в центральной части осевого размера коробчатого профиля, свободные концы указанных лапок или створок отогнуты наружу от стен ки коробчатого профи ля, образуя крепежные фланцы таким образом, что сближение пары фланцев с помощью крепежного элемента поджимает указанные лапки или створки внутрь по отноше нию к стенке коробчатого профиля, уменьшая та ким образом поперечные размеры коробчатого опорного эле мента в по меньшей мере двух разнесенных друг от друга местах или в одном месте, в целом в центральной части осевого размера коробчатого профиля, причем материал коробчатого профиля в указанной угловой его части остается сплошным за исключением участков размещения указанных ла пок или фланцев. 2. Опорный элемент для столба по п. 1, отличающийся тем, что крепежный элемент представляет собой болт, прохо дящий че рез отверстия в паре фланцев. 3. Опорный элемент для столба по п. 1 или п. 2, отличающийся тем, что содержит по меньшей мере две пары лапок или ство рок, в число которых вхо дит первая пара лапок или створок, рас C2 (54) ОПОРНИЙ ЕЛЕМЕНТ ДЛЯ СТОВПА (ВАРIАНТИ) 29444 Настоящее изобретение относится к опорным элементам для столбов, и, более конкретно, к опорным элементам для столбов такого типа, который предусматривает использование отрезка коробчато го профи ля, открытого по меньшей мере с одного конца для размеще ния и поддерживания столба. Деревянные столбы для оград, хо тя обычно и обрабатываются в номинальный размер, нередко выполняются с прослаблением размера, в результате чего при установке их в коробчатый опорный элемент с жесткими размерами такие столбы имеют некоторую сво боду перемеще ния ("люфт"), которая в свою очередь может привести к разбалтыванию опорного элемента столба. Наиболее близким к заявляемому изобретению является выполнение опорного элемента для столба из отрезка прямоугольного коробчатого профи ля, где коробчатый профиль вы полнен из одного куска листового металла таким образом, что на открытом конце коробчато го опорного элемента часть одной из стенок коробчатого профиля включает в себя крепежную часть, имеющую пару лапок, рассчитанных на взаимодействие со скобой (хомутом), с помощью которой лапки могут быть изогнуты относительно стенок профи ля и зажаты по отношению к столбу. Такое реше ние не является удовлетворительным, поскольку нижняя часть столба все еще сохраняет свободу пе ремещения, причем крепежная часть играет роль шарнира. Более того, закрепляемый столб поджимается к проти воположной стенке коробчатого профиля, и поэтому у столба может оставаться определенная степень свободы перемеще ния в горизонтальном направлении перпендикулярно направлению сжатия. В соответствии с настоящим изобрете нием опорный элемент для столба включает в себя отрезок коробчато го профи ля, открытого по меньшей мере с одного конца для размеще ния столба, при этом материал коробчато го профи ля в угловой части коробчатого опорного элемента горизонтально прорезается в нескольких разнесенных в осе вом направлении местах с формированием либо двух разнесенных одна от другой пар лапок или створок из материала стенки, либо одной пары лапок, или створок, расположенной в целом в центральной части осевого размера коробчатого профиля, свободные концы указанных лапок или створок отгибаются наружу от стенки коробчатого профиля, образуя крепежные фланцы таким образом, что сближение пары фланцев с помощью крепежного элемента, например болта, прохо дяще го через отверстия в указанной паре фланцев, поджимает указанные лапки или створки внутрь по отношению к стенке коробчатого профиля, уменьшая таким образом поперечные размеры коробчатого опорного элемента в по меньшей мере двух разнесенных друг от др уга местах или в одном месте, в це лом в центральной части осево го размера коробчатого профи ля, причем материал коробчато го профиля в указанной угловой его части остается сплошным за исключением участков размеще ния указанных лапок или фланцев. С помощью предлагаемого настоящим изобретением реше ния прослабленный по размеру столб может надежно удерживаться в коробчатом опорном элементе, и, в случае дефектности крепежных элементов, це лостность коробчатого опорного элемента сохраняется, поскольку мате риал угловой части коробчатого профиля либо является сплошным по меньшей мере на участке между двумя парами лапок или створок и, фа культативно, выше и ниже каждой из указанных пар, либо является сплошным на участках выше и ниже единичной пары лапок или створок. При наличии по меньшей мере двух пар лапок или створок к их числу относится первая пара на или вблизи открыто го, рассчитанного на размещение столба, конца коробчато го опорного элемента, каждая лапка или створка которой определяется либо горизонтальной прорезью и кромкой открытого конца коробчатого опорного элемента, ли бо двумя в целом параллельными горизонтальными прорезями, и вторая пара, расположенная ближе ко второму концу коробчатого опорного элемента, каждая лапка или створка которой предпочтительно определяются двумя в целом параллельными горизонтальными прорезями, нижняя из которых расположена на расстоянии от нижней кромки коробчато го профиля опорного элемента. При желании между указанными первой и второй парами могут быть предусмотрены дополнительные пары лапок или створок. Поскольку лапки или створки формируются в угловой части коробчатого профиля опорного элемента, сжатие этих лапок или ство рок вжимает столб в проти воположный угол, что обеспечивает дополнительную га рантию надежного удерживания столба от перемещения в любом направлении. Опорный элемент по настоящему изобретению может обычно снабжаться средствами его надежного закрепления в лежащей под ним поверхности. К та ким средствам могут, например, относиться горизонтальные фланцы в случае использования анкерного болтового крепления или забетонирования опорного элемента, либо они могут представлять собой удлиненный элемент (элементы), который может вгоняться в грунт. В альтернативном варианте выполнения опорный элемент может включать в себя элемент-удлинитель столба в форме открытого р укава, и в этом случае обе пары лапок или створок могут определяться одной прорезью и кромкой коробчатого профиля опорного элемента. Настоящее изобретение применимо также к коробчатым профи лям с поперечным сечением, отличающимся от прямоугольного, например, с треугольным или округленным поперечным сечением. В случае использования треугольного коробчатого профиля лапки или створки также формируются в угловой части коробчатого профи ля опорного элемента. В случае использования округленного коробчатого профи ля лапки или створки, конечно, не могут быть сформированы в угловой части профиля, однако они обычно формируются на линии сварного шва, что упрощает изготовление таких коробчатых опорных элементов. Далее изобретение описывается более подробно с помощью примера конкретного вы 2 29444 полнения и со ссылкой на прилагаемые чертежи, где: на фиг. 1 показан вид в плане коробчатого профиля одного из вариантов выполнения опорного эле мента по настояще му изобрете нию; на фиг. 2 показан общий вид сбоку опорного элемента по фиг. 1. Как показано на черте жах, коробчатый профильный элемент 1 прямоугольного сечения выполнен открытым у его конца 2 и закрытым по меньшей мере частично у его конца 3. Ближе к его открытому концу 2 вы полнены в угловой части коробчатого профильного элемента 1 два разнесенных друг от др уга горизонтальных разреза 4а и 4b, и ближе к другому концу 3 коробчатого профиля в этой же его угловой части выполнены еще два разнесенных друг от др уга разреза 5а и 5b. Между парными разрезами 4а и 4b, и 5а и 5b выполнены вдоль линии угла коробчатого профиля вертикальные разрезы, образующие таким образом из материала коробчатого профи ля опорного эле мента лапки 6 и 7, соответственно. Свободные концы 8 и 9 лапок 6 и 7, соответственно, отогнуты наружу по отношению к коробчато му корпусу опорного эле мента 1 и просверлены в позициях 10 и 11 для пропуска болтов 12. Затяжка болтов 12 стягивает пары фланцев 8 и 9 по направлению друг к другу, поджимая при этом пары лапок 7 и 8 внутрь коробчатого корпуса опорного элемента 1 для их взаимодействия со столбом, размещен ным внутри коробчатого корпуса 1 опорного эле мента. Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
