Склоблок

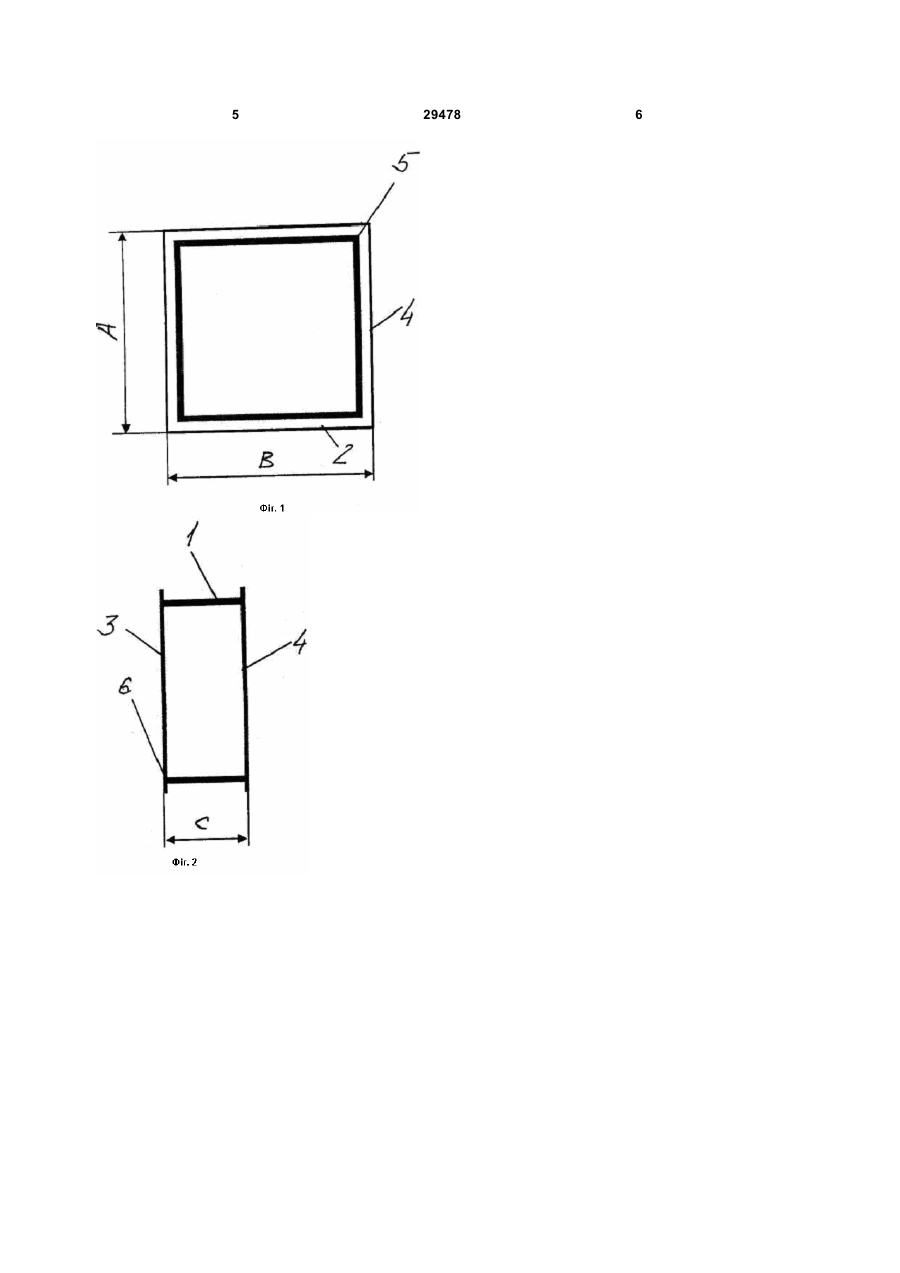

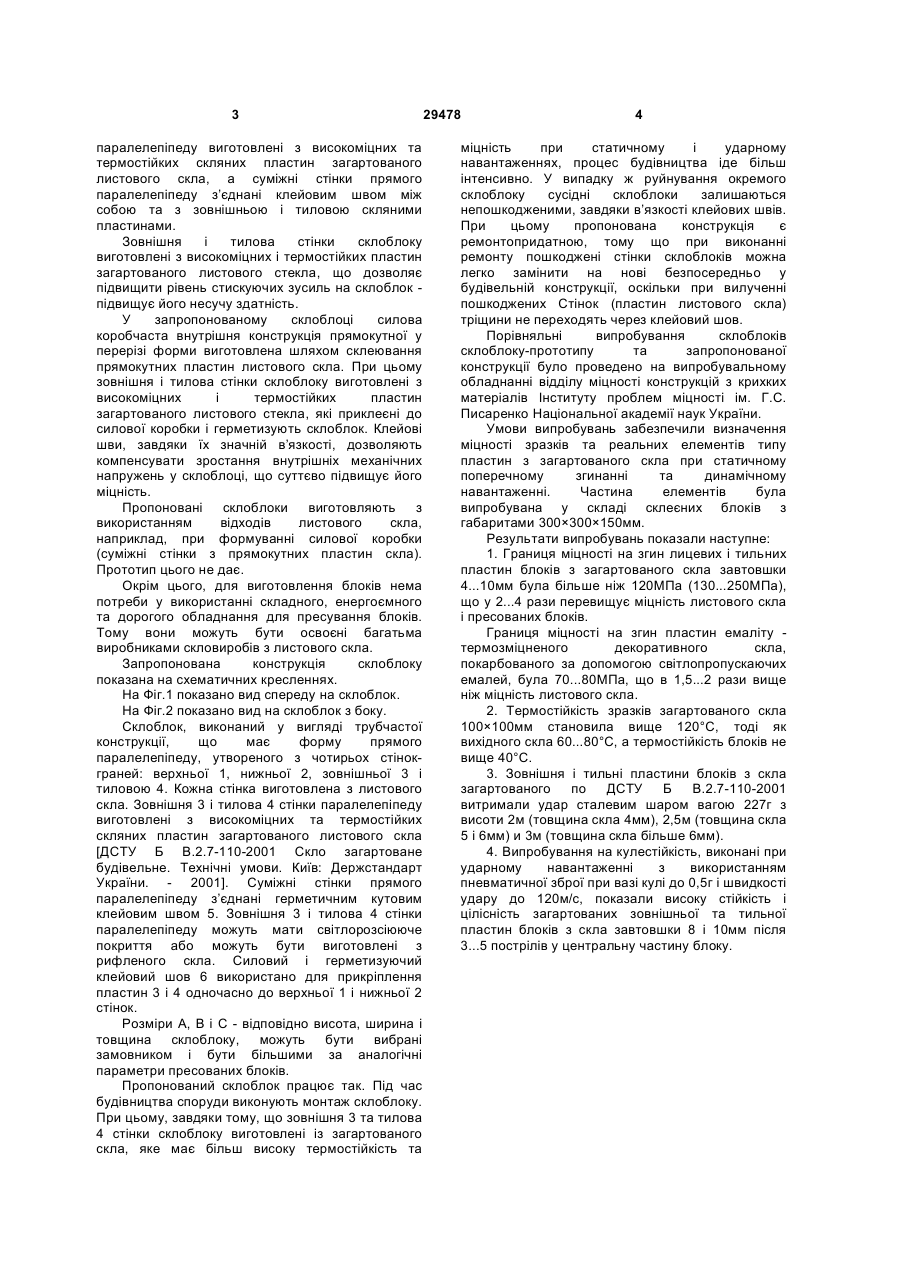

Склоблок, виконаний у вигляді коробчастої конструкції, що має форму прямого паралелепіпеда, більші паралельні стінки-грані якого є, відповідно, зовнішньою і тильною, який відрізняється тим, що зовнішня і тильна стінки паралелепіпеда виготовлені з високоміцних та термостійких скляних пластин загартованого листового скла, а суміжні стінки прямого паралелепіпеда з'єднані клейовим швом між собою та з зовнішньою і тильною скляними пластинами. (19) (21) u200711218 (22) 10.10.2007 (24) 10.01.2008 (72) МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, РОДІЧЕВ ЮРІЙ МИХАЙЛОВИЧ, UA, ЛУЦЕЙКО ЮРІЙ СТЕПАНОВИЧ, UA, СОЛОДОВНІКОВ МИКОЛА ОЛЕКСАНДРОВИЧ, UA, МУЗИКА ЮРІЙ КОСТЯНТИНОВИЧ, UA (73) ІНСТИТУТ ПРОБЛЕМ МІЦНОСТІ ІМ. Г.С. ПИСАРЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, UA (56) 3 паралелепіпеду виготовлені з високоміцних та термостійких скляних пластин загартованого листового скла, а суміжні стінки прямого паралелепіпеду з’єднані клейовим швом між собою та з зовнішньою і тиловою скляними пластинами. Зовнішня і тилова стінки склоблоку виготовлені з високоміцних і термостійких пластин загартованого листового стекла, що дозволяє підвищити рівень стискуючих зусиль на склоблок підвищує його несучу здатність. У запропонованому склоблоці силова коробчаста внутрішня конструкція прямокутної у перерізі форми виготовлена шляхом склеювання прямокутних пластин листового скла. При цьому зовнішня і тилова стінки склоблоку виготовлені з високоміцних і термостійких пластин загартованого листового стекла, які приклеєні до силової коробки і герметизують склоблок. Клейові шви, завдяки їх значній в’язкості, дозволяють компенсувати зростання внутрішніх механічних напружень у склоблоці, що суттєво підвищує його міцність. Пропоновані склоблоки виготовляють з використанням відходів листового скла, наприклад, при формуванні силової коробки (суміжні стінки з прямокутних пластин скла). Прототип цього не дає. Окрім цього, для виготовлення блоків нема потреби у використанні складного, енергоємного та дорогого обладнання для пресування блоків. Тому вони можуть бути освоєні багатьма виробниками скловиробів з листового скла. Запропонована конструкція склоблоку показана на схематичних кресленнях. На Фіг.1 показано вид спереду на склоблок. На Фіг.2 показано вид на склоблок з боку. Склоблок, виконаний у вигляді трубчастої конструкції, що має форму прямого паралелепіпеду, утвореного з чотирьох стінокграней: верхньої 1, нижньої 2, зовнішньої 3 і тиловою 4. Кожна стінка виготовлена з листового скла. Зовнішня 3 і тилова 4 стінки паралелепіпеду виготовлені з високоміцних та термостійких скляних пластин загартованого листового скла [ДСТУ Б В.2.7-110-2001 Скло загартоване будівельне. Технічні умови. Київ: Держстандарт України. - 2001]. Суміжні стінки прямого паралелепіпеду з’єднані герметичним кутовим клейовим швом 5. Зовнішня 3 і тилова 4 стінки паралелепіпеду можуть мати світлорозсіююче покриття або можуть бути виготовлені з рифленого скла. Силовий і герметизуючий клейовий шов 6 використано для прикріплення пластин 3 і 4 одночасно до верхньої 1 і нижньої 2 стінок. Розміри А, В і С - відповідно висота, ширина і товщина склоблоку, можуть бути вибрані замовником і бути більшими за аналогічні параметри пресованих блоків. Пропонований склоблок працює так. Під час будівництва споруди виконують монтаж склоблоку. При цьому, завдяки тому, що зовнішня 3 та тилова 4 стінки склоблоку виготовлені із загартованого скла, яке має більш високу термостійкість та 29478 4 міцність при статичному і ударному навантаженнях, процес будівництва іде більш інтенсивно. У випадку ж руйнування окремого склоблоку сусідні склоблоки залишаються непошкодженими, завдяки в’язкості клейових швів. При цьому пропонована конструкція є ремонтопридатною, тому що при виконанні ремонту пошкоджені стінки склоблоків можна легко замінити на нові безпосередньо у будівельній конструкції, оскільки при вилученні пошкоджених Стінок (пластин листового скла) тріщини не переходять через клейовий шов. Порівняльні випробування склоблоків склоблоку-прототипу та запропонованої конструкції було проведено на випробувальному обладнанні відділу міцності конструкцій з крихких матеріалів Інституту проблем міцності ім. Г.С. Писаренко Національної академії наук України. Умови випробувань забезпечили визначення міцності зразків та реальних елементів типу пластин з загартованого скла при статичному поперечному згинанні та динамічному навантаженні. Частина елементів була випробувана у складі склеєних блоків з габаритами 300×300×150мм. Результати випробувань показали наступне: 1. Границя міцності на згин лицевих і тильних пластин блоків з загартованого скла завтовшки 4...10мм була більше ніж 120МПа (130...250МПа), що у 2...4 рази перевищує міцність листового скла і пресованих блоків. Границя міцності на згин пластин емаліту термозміцненого декоративного скла, покарбованого за допомогою світлопропускаючих емалей, була 70...80МПа, що в 1,5...2 рази вище ніж міцність листового скла. 2. Термостійкість зразків загартованого скла 100×100мм становила вище 120°С, тоді як вихідного скла 60...80°С, а термостійкість блоків не вище 40°С. 3. Зовнішня і тильні пластини блоків з скла загартованого по ДСТУ Б В.2.7-110-2001 витримали удар сталевим шаром вагою 227г з висоти 2м (товщина скла 4мм), 2,5м (товщина скла 5 і 6мм) и 3м (товщина скла більше 6мм). 4. Випробування на кулестійкість, виконані при ударному навантаженні з використанням пневматичної зброї при вазі кулі до 0,5г і швидкості удару до 120м/с, показали високу стійкість і цілісність загартованих зовнішньої та тильної пластин блоків з скла завтовшки 8 і 10мм після 3...5 пострілів у центральну частину блоку. 5 29478 6
