Адаптивна система протиобледеніння літального апарата

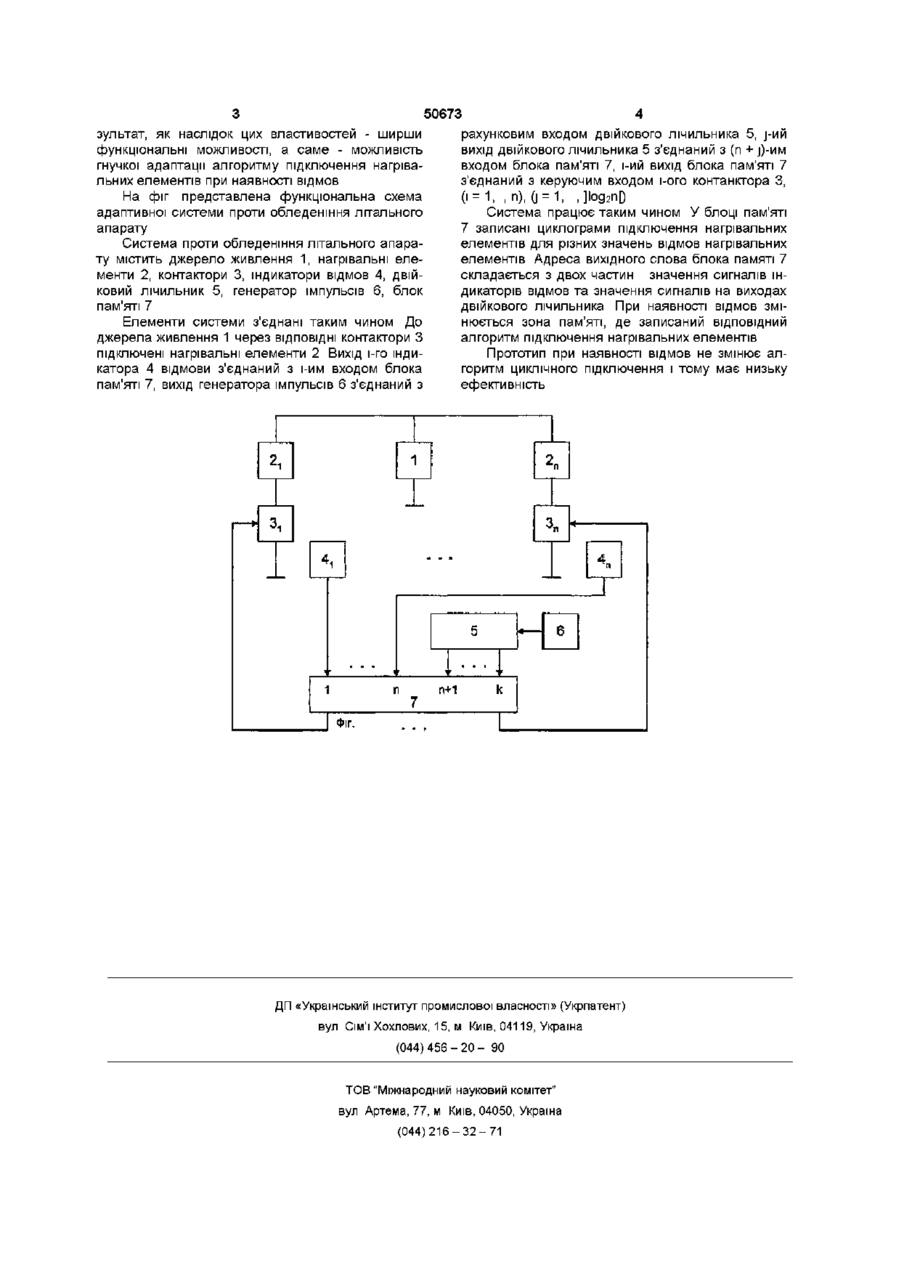

Адаптивна система протиобледеншня літального апарата, яка має п контакторів, п нагрівальних елементів, джерело живлення, до якого через ВІДПОВІДНІ контактори підключені нагрівальні елементи, п індикаторів відмови, яка відрізняється тим, що містить блок пам'яті, двійковий лічильник, генератор імпульсів, причому вихід і-го індикатора відмови з'єднаний з і-им входом блока пам'яті, вихід генератора імпульсів з'єднаний з рахунковим входом двійкового лічильника, j-ий вихід двійкового лічильника з'єднаний з (n+j) - им входом блока пам'яті, і-ий вихід блока пам'яті з'єднаний з керуючим входом іого контанктора, (і = 1, , n), (j =1, ,]Іод2 п[) Винахід відноситься до обладнання літальних апаратів, зокрема до систем проти обледеніння літальних апаратів Відома система проти обледеніння літального апарату (ас СРСР №669638, М Кл B64D15/32, опубл Бюл 37, 1986р), що містить систему сигналізації, датчик обледеніння, датчик температури з чутливим елементом і ВІДПОВІДНИМИ перетворювачами, блок формування команд з розподільником, до виходу якого підключені через контакти нагрівальні елементи поверхонь, що обігріваються, пороговий пристрій, пристрій моделювання процесу нагрівання, блок порівняння, керуючий тригер Недоліком відомої системи є обмежені функціональні МОЖЛИВОСТІ Відома електроімпульсна система проти обледеніння літального апарату (а с СРСР №1784528, М Кл B64D15/06, опубл Бюл 48, 1992р), що містить джерело живлення, вимикач, ключ, блок перетворення енергії, схему управління, магістральний тиристорний ключ, високовольтну розрядну ЛІНІЮ, індуктори, розподільники, елементи АБО, релейні ключі, накопичувач, пороговий пристрій, магістральний трансформатор Недоліком відомої системи є обмежені функціональні МОЖЛИВОСТІ Найбільш близька по технічній суті і результату, що досягається є електротеплова система проти обледеніння літака циклічної дії (патент Російської Федерації №1828023, М Кл B64D15/12, опубл Бюл 31, 1996р), що має п датчиків струму, п контакторів, п нагрівальних елементів, пристрій управління, джерело живлення, до якого через ВІДПОВІДНІ контактори підключені нагрівальні елементи Недоліком відомої системи є обмежені функціональні можливості, бо вона не допускає гнучку адаптацію алгоритму підключення нагрівальних елементів при наявності відмов В основу винаходу поставлено задачу вдосконалення системи проти обледеніння літального апарату шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними забезпечити ширши функціональні можливості, а саме - гнучку адаптацію алгоритму підключення нагрівальних елементів при наявності відмов Поставлене завдання вирішується тим, що адаптивна система проти обледеніння літального апарату містить блок пам'яті, двійковий лічильник, генератор імпульсів, причому вихід і-го індикатора відмови з'єднаний з і-им входом блока пам'яті, вихід генератора імпульсів з'єднаний з рахунковим входом двійкового лічильника, j-ий вихід двійкового лічильника з'єднаний з (n + J)-HM ВХОДОМ блока пам'яті, і-ий вихід блока пам'яті з'єднаний з керуючим входом 1-ого контанктора, (і = 1, , n), Q = 1, , ]log2nD Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний ре CO (О о Ю 50673 рахунковим входом двійкового лічильника 5, j-ий зультат, як наслідок цих властивостей - ширши вихід двійкового лічильника 5 з'єднаний з (n + J)-HM функціональні можливості, а саме - можливість входом блока пам'яті 7, і-ий вихід блока пам'яті 7 гнучкої адаптації алгоритму підключення нагріваз'єднаний з керуючим входом і-ого контанктора З, льних елементів при наявності відмов 0 = 1, ,п),0 = 1, ,]log2nD На фіг представлена функціональна схема адаптивної системи проти обледеніння літального Система працює таким чином У блоці пам'яті апарату 7 записані циклограми підключення нагрівальних елементів для різних значень відмов нагрівальних Система проти обледеніння літального апараелементів Адреса вихідного слова блока памяті 7 ту містить джерело живлення 1, нагрівальні елескладається з двох частин значення сигналів інменти 2, контактори 3, індикатори відмов 4, двійдикаторів відмов та значення сигналів на виходах ковий лічильник 5, генератор імпульсів 6, блок двійкового лічильника При наявності відмов зміпам'яті 7 нюється зона пам'яті, де записаний ВІДПОВІДНИЙ Елементи системи з'єднані таким чином До алгоритм підключення нагрівальних елементів джерела живлення 1 через ВІДПОВІДНІ контактори З підключені нагрівальні елементи 2 Вихід і-го індиПрототип при наявності відмов не змінює алкатора 4 відмови з'єднаний з і-им входом блока горитм циклічного підключення і тому має низьку пам'яті 7, вихід генератора імпульсів 6 з'єднаний з ефективність т п 7 п+1 k Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
