Будівельна плитка

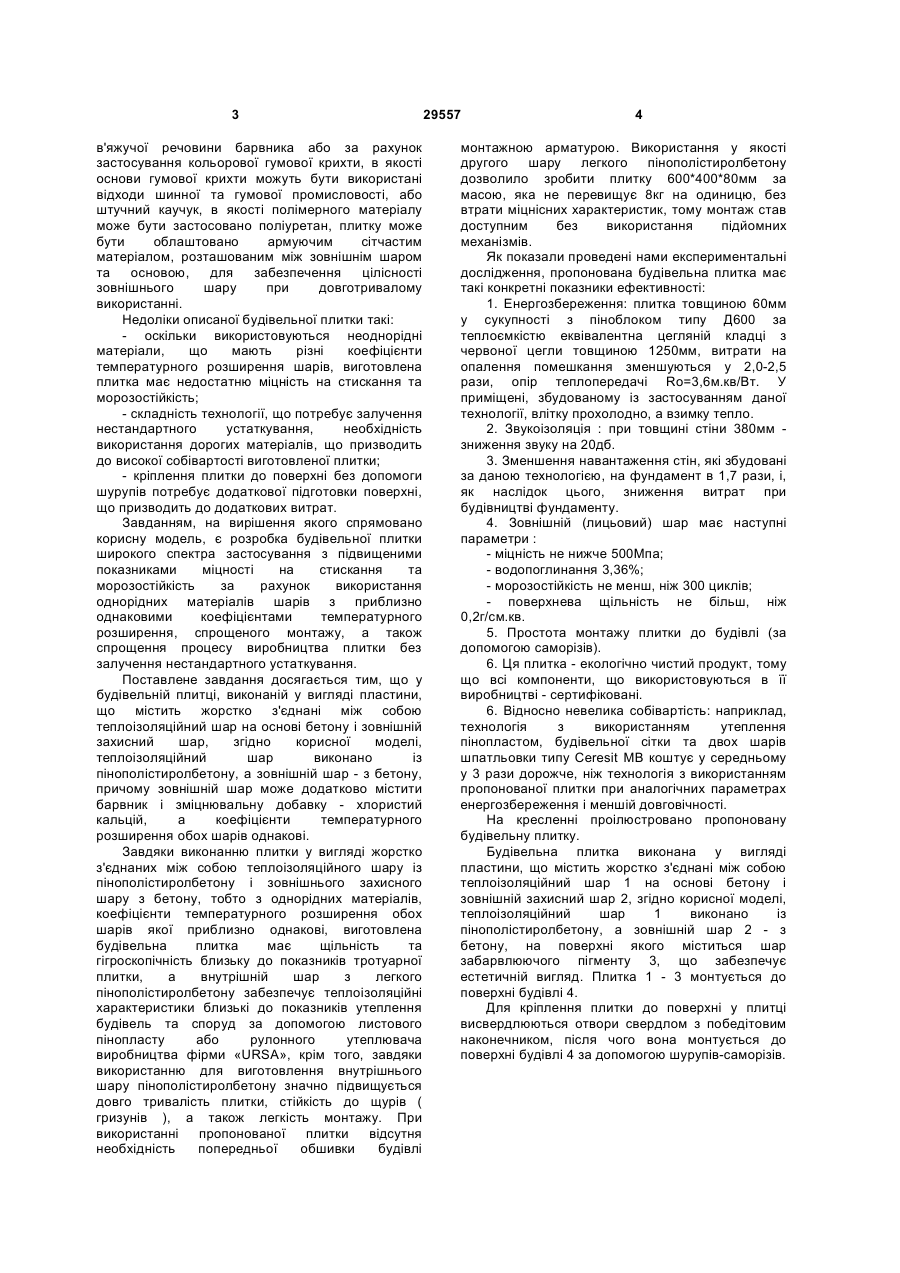

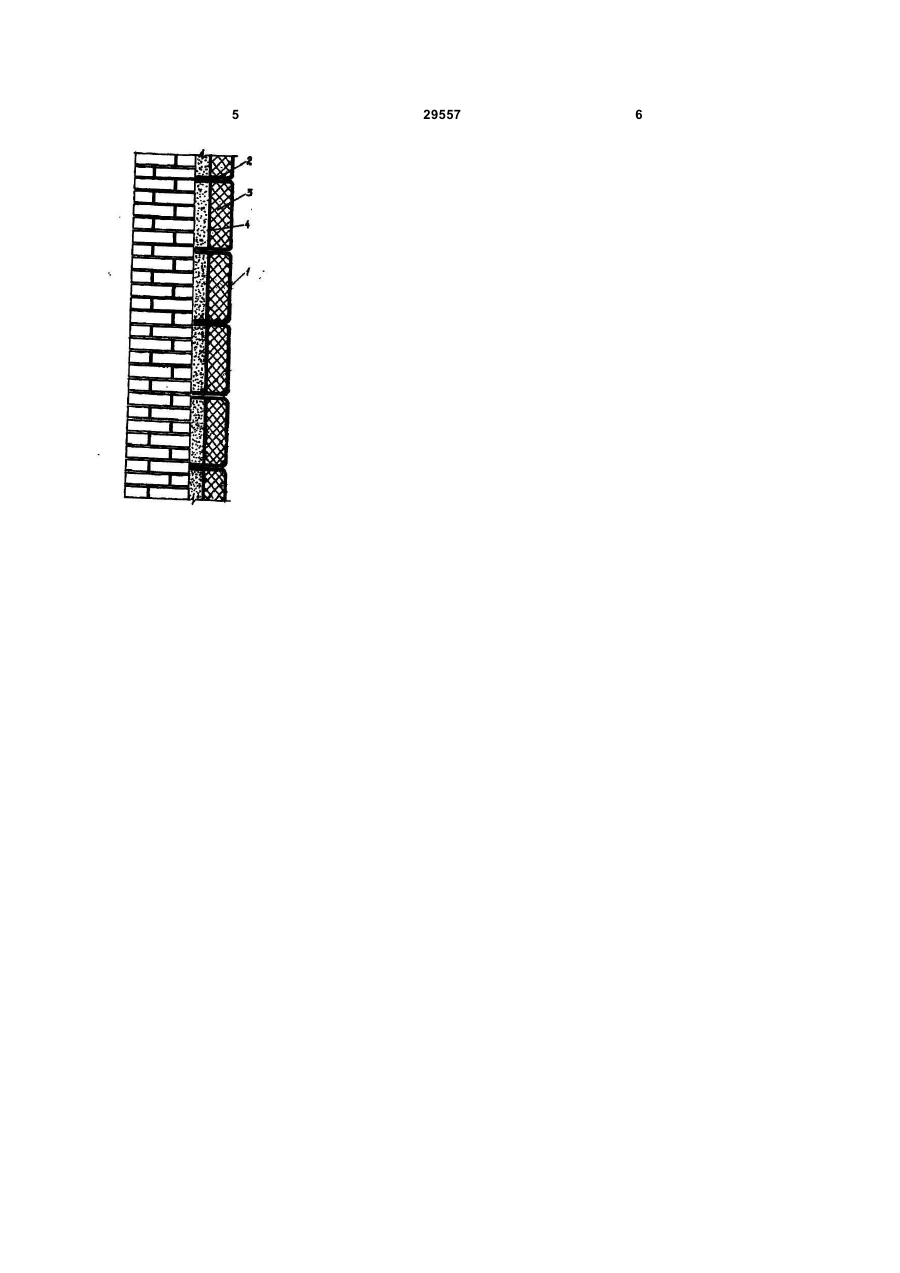

1. Будівельна плитка, що виконана у вигляді пластини, яка містить жорстко з'єднані між собою 3 в'яжучої речовини барвника або за рахунок застосування кольорової гумової крихти, в якості основи гумової крихти можуть бути використані відходи шинної та гумової промисловості, або штучний каучук, в якості полімерного матеріалу може бути застосовано поліуретан, плитку може бути облаштовано армуючим сітчастим матеріалом, розташованим між зовнішнім шаром та основою, для забезпечення цілісності зовнішнього шару при довготривалому використанні. Недоліки описаної будівельної плитки такі: - оскільки використовуються неоднорідні матеріали, що мають різні коефіцієнти температурного розширення шарів, виготовлена плитка має недостатню міцність на стискання та морозостійкість; - складність технології, що потребує залучення нестандартного устаткування, необхідність використання дорогих матеріалів, що призводить до високої собівартості виготовленої плитки; - кріплення плитки до поверхні без допомоги шурупів потребує додаткової підготовки поверхні, що призводить до додаткових витрат. Завданням, на вирішення якого спрямовано корисну модель, є розробка будівельної плитки широкого спектра застосування з підвищеними показниками міцності на стискання та морозостійкість за рахунок використання однорідних матеріалів шарів з приблизно однаковими коефіцієнтами температурного розширення, спрощеного монтажу, а також спрощення процесу виробництва плитки без залучення нестандартного устаткування. Поставлене завдання досягається тим, що у будівельній плитці, виконаній у вигляді пластини, що містить жорстко з'єднані між собою теплоізоляційний шар на основі бетону і зовнішній захисний шар, згідно корисної моделі, теплоізоляційний шар виконано із пінополістиролбетону, а зовнішній шар - з бетону, причому зовнішній шар може додатково містити барвник і зміцнювальну добавку - хлористий кальцій, а коефіцієнти температурного розширення обох шарів однакові. Завдяки виконанню плитки у вигляді жорстко з'єднаних між собою теплоізоляційного шару із пінополістиролбетону і зовнішнього захисного шару з бетону, тобто з однорідних матеріалів, коефіцієнти температурного розширення обох шарів якої приблизно однакові, виготовлена будівельна плитка має щільність та гігроскопічність близьку до показників тротуарної плитки, а внутрішній шар з легкого пінополістиролбетону забезпечує теплоізоляційні характеристики близькі до показників утеплення будівель та споруд за допомогою листового пінопласту або рулонного утеплювача виробництва фірми «URSA», крім того, завдяки використанню для виготовлення внутрішнього шару пінополістиролбетону значно підвищується довго тривалість плитки, стійкість до щурів ( гризунів ), а також легкість монтажу. При використанні пропонованої плитки відсутня необхідність попередньої обшивки будівлі 29557 4 монтажною арматурою. Використання у якості другого шару легкого пінополістиролбетону дозволило зробити плитку 600*400*80мм за масою, яка не перевищує 8кг на одиницю, без втрати міцнісних характеристик, тому монтаж став доступним без використання підйомних механізмів. Як показали проведені нами експериментальні дослідження, пропонована будівельна плитка має такі конкретні показники ефективності: 1. Енергозбереження: плитка товщиною 60мм у сукупності з піноблоком типу Д600 за теплоємкістю еквівалентна цегляній кладці з червоної цегли товщиною 1250мм, витрати на опалення помешкання зменшуються у 2,0-2,5 рази, опір теплопередачі Ro=3,6м.кв/Вт. У приміщені, збудованому із застосуванням даної технології, влітку прохолодно, а взимку тепло. 2. Звукоізоляція : при товщині стіни 380мм зниження звуку на 20дб. 3. Зменшення навантаження стін, які збудовані за даною технологією, на фундамент в 1,7 рази, і, як наслідок цього, зниження витрат при будівництві фундаменту. 4. Зовнішній (лицьовий) шар має наступні параметри : - міцність не нижче 500Мпа; - водопоглинання 3,36%; - морозостійкість не менш, ніж 300 циклів; - поверхнева щільність не більш, ніж 0,2г/см.кв. 5. Простота монтажу плитки до будівлі (за допомогою саморізів). 6. Ця плитка - екологічно чистий продукт, тому що всі компоненти, що використовуються в її виробництві - сертифіковані. 6. Відносно невелика собівартість: наприклад, технологія з використанням утеплення пінопластом, будівельної сітки та двох шарів шпатльовки типу Ceresit MB коштує у середньому у 3 рази дорожче, ніж технологія з використанням пропонованої плитки при аналогічних параметрах енергозбереження і меншій довговічності. На кресленні проілюстровано пропоновану будівельну плитку. Будівельна плитка виконана у вигляді пластини, що містить жорстко з'єднані між собою теплоізоляційний шар 1 на основі бетону і зовнішній захисний шар 2, згідно корисної моделі, теплоізоляційний шар 1 виконано із пінополістиролбетону, а зовнішній шар 2 - з бетону, на поверхні якого міститься шар забарвлюючого пігменту 3, що забезпечує естетичній вигляд. Плитка 1 - 3 монтується до поверхні будівлі 4. Для кріплення плитки до поверхні у плитці висвердлюються отвори свердлом з победітовим наконечником, після чого вона монтується до поверхні будівлі 4 за допомогою шурупів-саморізів. 5 29557 6
