Передача з гнучким зв`язком

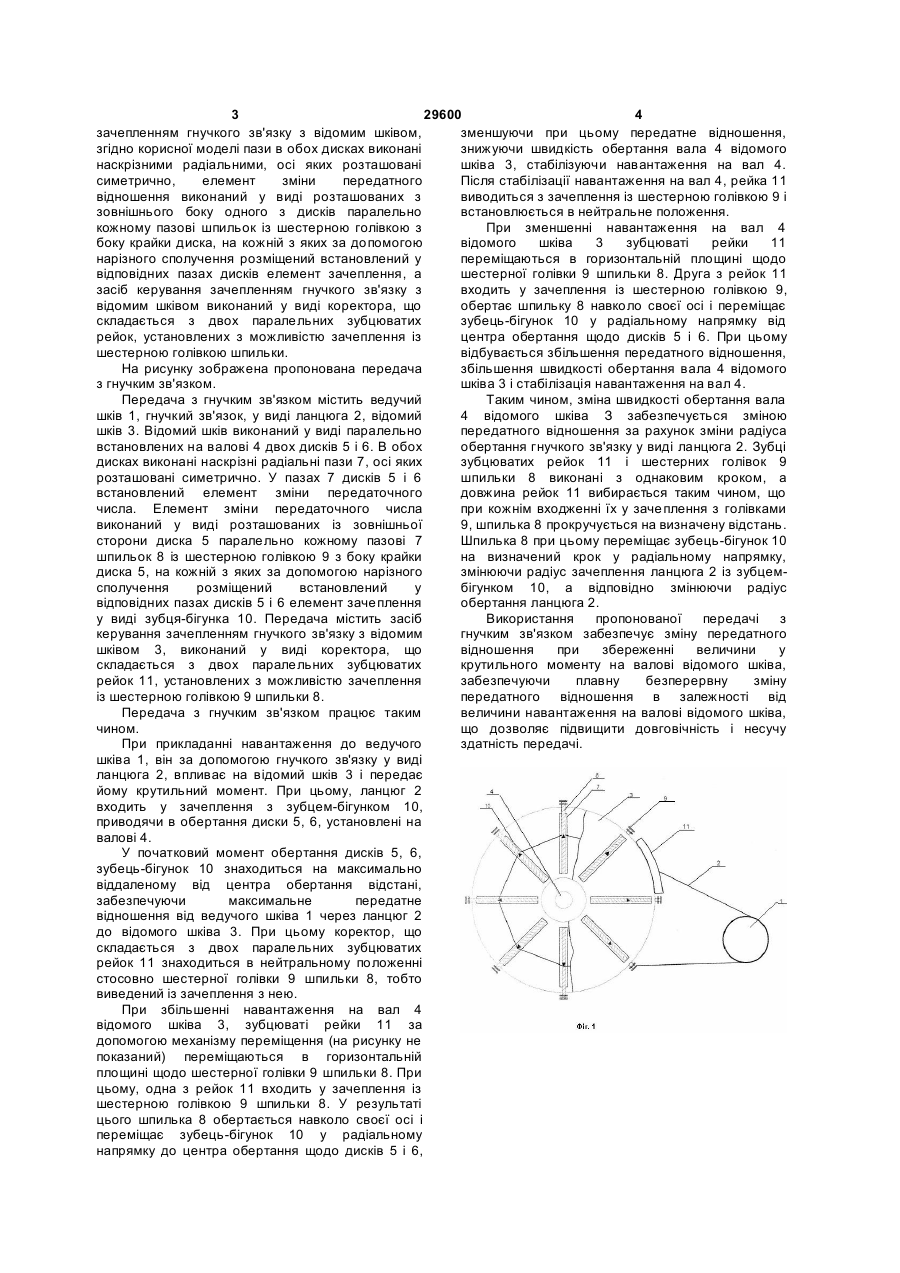

Передача з гнучким зв'язком, що містить ведучий шків, гнучкий зв'язок, ведений шків, виконаний у вигляді паралельно встановлених двох дисків з пазами, встановлений у пазах дисків елемент зміни передатного відношення, і коректор зачеплення гнучкого зв'язку з веденим шківом, яка відрізняється тим, що пази в обох дисках 3 29600 4 зачепленням гнучкого зв'язку з відомим шківом, зменшуючи при цьому передатне відношення, згідно корисної моделі пази в обох дисках виконані знижуючи швидкість обертання вала 4 відомого наскрізними радіальними, осі яких розташовані шківа 3, стабілізуючи навантаження на вал 4. симетрично, елемент зміни передатного Після стабілізації навантаження на вал 4, рейка 11 відношення виконаний у виді розташованих з виводиться з зачеплення із шестерною голівкою 9 і зовнішнього боку одного з дисків паралельно встановлюється в нейтральне положення. кожному пазові шпильок із шестерною голівкою з При зменшенні навантаження на вал 4 боку крайки диска, на кожній з яких за допомогою відомого шківа 3 зубцюваті рейки 11 нарізного сполучення розміщений встановлений у переміщаються в горизонтальній площині щодо відповідних пазах дисків елемент зачеплення, а шестерної голівки 9 шпильки 8. Друга з рейок 11 засіб керування зачепленням гнучкого зв'язку з входить у зачеплення із шестерною голівкою 9, відомим шківом виконаний у виді коректора, що обертає шпильку 8 навколо своєї осі і переміщає складається з двох паралельних зубцюватих зубець-бігунок 10 у радіальному напрямку від рейок, установлених з можливістю зачеплення із центра обертання щодо дисків 5 і 6. При цьому шестерною голівкою шпильки. відбувається збільшення передатного відношення, На рисунку зображена пропонована передача збільшення швидкості обертання вала 4 відомого з гнучким зв'язком. шківа 3 і стабілізація навантаження на вал 4. Передача з гнучким зв'язком містить ведучий Таким чином, зміна швидкості обертання вала шків 1, гнучкий зв'язок, у виді ланцюга 2, відомий 4 відомого шківа З забезпечується зміною шків 3. Відомий шків виконаний у виді паралельно передатного відношення за рахунок зміни радіуса встановлених на валові 4 двох дисків 5 і 6. В обох обертання гнучкого зв'язку у виді ланцюга 2. Зубці дисках виконані наскрізні радіальні пази 7, осі яких зубцюватих рейок 11 і шестерних голівок 9 розташовані симетрично. У пазах 7 дисків 5 і 6 шпильки 8 виконані з однаковим кроком, а встановлений елемент зміни передаточного довжина рейок 11 вибирається таким чином, що числа. Елемент зміни передаточного числа при кожнім входженні їх у зачеплення з голівками виконаний у виді розташованих із зовнішньої 9, шпилька 8 прокручується на визначену відстань. сторони диска 5 паралельно кожному пазові 7 Шпилька 8 при цьому переміщає зубець-бігунок 10 шпильок 8 із шестерною голівкою 9 з боку крайки на визначений крок у радіальному напрямку, диска 5, на кожній з яких за допомогою нарізного змінюючи радіус зачеплення ланцюга 2 із зубцемсполучення розміщений встановлений у бігунком 10, а відповідно змінюючи радіус відповідних пазах дисків 5 і 6 елемент зачеплення обертання ланцюга 2. у виді зубця-бігунка 10. Передача містить засіб Використання пропонованої передачі з керування зачепленням гнучкого зв'язку з відомим гнучким зв'язком забезпечує зміну передатного шківом 3, виконаний у виді коректора, що відношення при збереженні величини у складається з двох паралельних зубцюватих крутильного моменту на валові відомого шківа, рейок 11, установлених з можливістю зачеплення забезпечуючи плавну безперервну зміну із шестерною голівкою 9 шпильки 8. передатного відношення в залежності від Передача з гнучким зв'язком працює таким величини навантаження на валові відомого шківа, чином. що дозволяє підвищити довговічність і несучу При прикладанні навантаження до ведучого здатність передачі. шківа 1, він за допомогою гнучкого зв'язку у виді ланцюга 2, впливає на відомий шків 3 і передає йому крутильний момент. При цьому, ланцюг 2 входить у зачеплення з зубцем-бігунком 10, приводячи в обертання диски 5, 6, установлені на валові 4. У початковий момент обертання дисків 5, 6, зубець-бігунок 10 знаходиться на максимально віддаленому від центра обертання відстані, забезпечуючи максимальне передатне відношення від ведучого шківа 1 через ланцюг 2 до відомого шківа 3. При цьому коректор, що складається з двох паралельних зубцюватих рейок 11 знаходиться в нейтральному положенні стосовно шестерної голівки 9 шпильки 8, тобто виведений із зачеплення з нею. При збільшенні навантаження на вал 4 відомого шківа 3, зубцюваті рейки 11 за допомогою механізму переміщення (на рисунку не показаний) переміщаються в горизонтальній площині щодо шестерної голівки 9 шпильки 8. При цьому, одна з рейок 11 входить у зачеплення із шестерною голівкою 9 шпильки 8. У результаті цього шпилька 8 обертається навколо своєї осі і переміщає зубець-бігунок 10 у радіальному напрямку до центра обертання щодо дисків 5 і 6, 5 29600 6
