Передача з гнучким тяговим органом

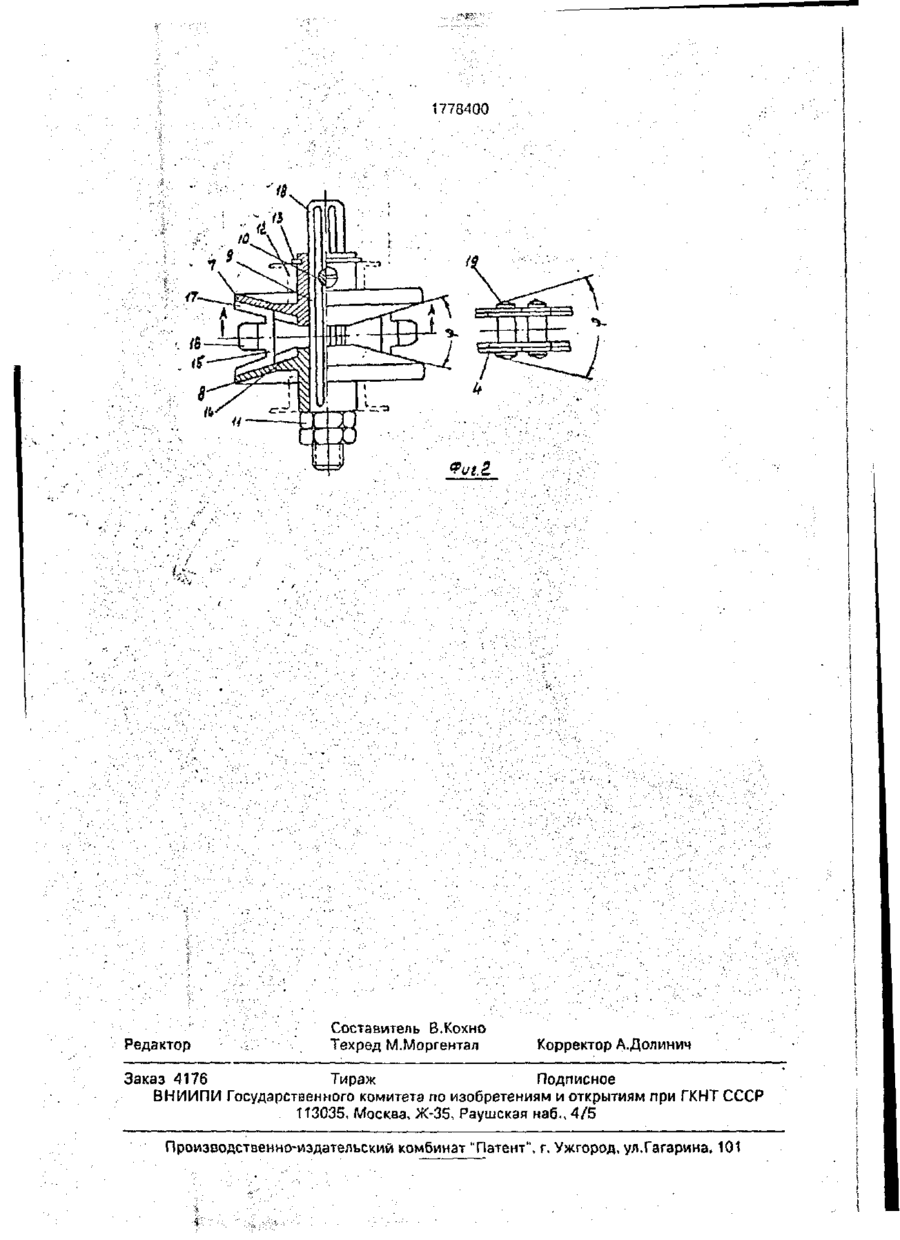

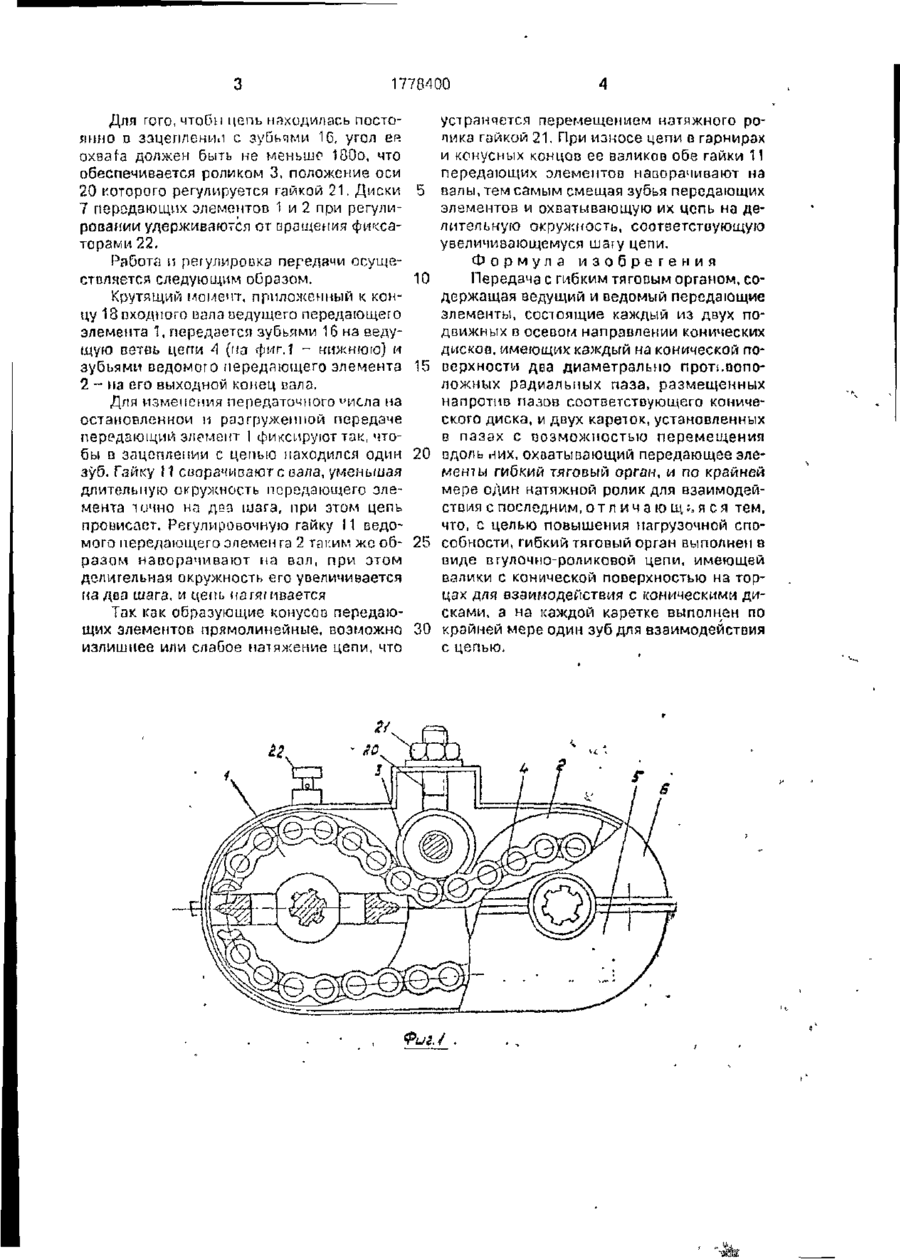

Использование; механические приводы с изменяемым передаточным числом. Передача содержит ведущий и ведомый переда Изобретение относится к передачам с гибким тяговым органом и может быть использовано в механических передачах с изменяемым передаточным числом. Известное устройство с гибким тяговым органом обладает низкой нагрузочной способностью. Целью предлагаемой передачи является повышение ее нагрузочной способности. В предлагаемой передаче гибким тяговым органом служит втулочно-роликовая цепь. На фиг.1 показано устройство передачи; на фиг.2 - передающий элемент. Передача состоит из двух одинаковых элементов (фиг.1) - ведущего 1 и ведомого 2, натяжного ролика 3 и втулочно-роликовой цепи 4, размещенных в корпусе 5 с крышкой 6. Каждый передающий элемент (фиг 2) выполнен из двух конических дисков с прямыми образующими конусов, из которых диск 7 закреплен на шлицах вала 9 винтом 10, диск 8 может перемещаться по шлицам вала регулировочной гайкой 11 От осевого пере ющие элементы, натяжной ролик и соединяющий их гибкий тяговый орган. Каждый передэющий элемент состоит из двух подвижных в осевом направлении конических дисков с двумя пазами из конической поверхности и двух установленные в пазах с возможностью перемещения вдоль них кареток с зубьями. В качестве гибкого тягового органа используется втулочно-роликовач цепь, имеющая валики с конической поверхностью на торцах для взаимодействия с дисками. 2 ил. .. мещения во втулках 12 корпуса 5/гїередакущий элемент удерживается (Разрезным кольцом 13. В радиальных пазах 14 дисков 7 и 8 размещены две каретки 15, несущие зубья 16. Рабочий профиль зуба описан дугой из центра, расположенного на делительной окружности дисков на расстоянии половины шага цепи от оси симметрии зуба, радиусом, меньшим шага цели на величину радиуса ролика цепи. Салазки 17 каретки 15 имеют в поперечном сечении форму ластичкина хвоста, что удерживает каретку в пазу, когда один из зубьев не входит в зацепление с охватывающей передающий элемент цепью 4. Передающие элементы 1 и 2 расположены Б корпусе 5 концами 18 валов 9 в противоположные стороны. Цепь 4 отличается от стандартной втулочно-роликовой цепи тем, что концы ее валиков выполнены с конусными головками 19 с таким же углом конуса, как и у дисков 7 и 8. 1778400 Для гого, чтобы цепь находилась постоянно о зацеплении с зубьями 16, угол ее охваїа должен быть не меньше 130о, что обеспечивается роликом 3, положение оси 20 которого регулируется гайкой 21. Диски 7 передающих элементов 1 и 2 при регулировании удерживаются от вращения фиксаторами 22, Работа si регулировка передачи осуществляется следующим образом. Крутящий момент, приложенный к концу 13 входного вала ведущего передающего элемента 1, передается зубьями 16 на ведущую ветвь цепи А (па фиг.1 - нижнюю) и зубьями ведомого передающего элемента 2 - на его выходной конец вала. Для изменения передаточного «исла на остановленной и разгруженной передаче передающий элетиент I фиксируют так, чтобы в зацеплении с цепью находился один зуб. Гайку П сворачивают с вала, /меньшая длительную окружность передающего элемента іично на деа шага, при этом цепь провисает. Регулировочную гайку 11 ведомого передающего элемента 2 таким же образом наворачивают на вал, при этом делительная окружность его увеличивается на два шага, и цепь натягивается Так как образующие конусов передающих элементов прямолинейные, возможно излишнее или слабое натяжение цепи, что 5 10 15 20 25 30 устраняется перемещением натяжного ропика гайкой 21, При износе цепи в гарнирах и конусных концов ее валиков обе гайки 11 передающих элементов наворачивают на валы, тем самым смещая зубья передающих элементов и охватывающую их цепь на делительную окружность, соответствующую увеличивающемуся шагу цепи. Формула изобретения Передача с гибким тяговым органом, содержащая ведущий и ведомый передающие элементы, состоящие каждый из двух подвижных в осевом направлении конических дисков, имеющих каждый на конической поверхности два диаметрально противоположных радиальных паза, размещенных напротив пазов соответствующего конического диска, и двух кареток, установленных в пазах с возможностью перемещения вдоль них, охватывающий передающее элементы гибкий тяговый орган, и по крайней мере оДин натяжной ролик для взаимодействия с последним, от л ичэ ЮЩЇ. л с я тем, что, с целью повышения нагрузочной способности, гибкий тяговый орган выполнен в виде вгулочно-роликовой цепи, имеющей валики с конической поверхностью на торцах для взаимодействия с коническими дисками, а на каждой каретке выполнен по крайней мере один зуб для взаимодействия с цепью S 1778400 Cv Рєдактор Составитель В.Кохно Техред М.Моргентал Корректор А.Долинич Заказ 4176 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
