Хвильова передача

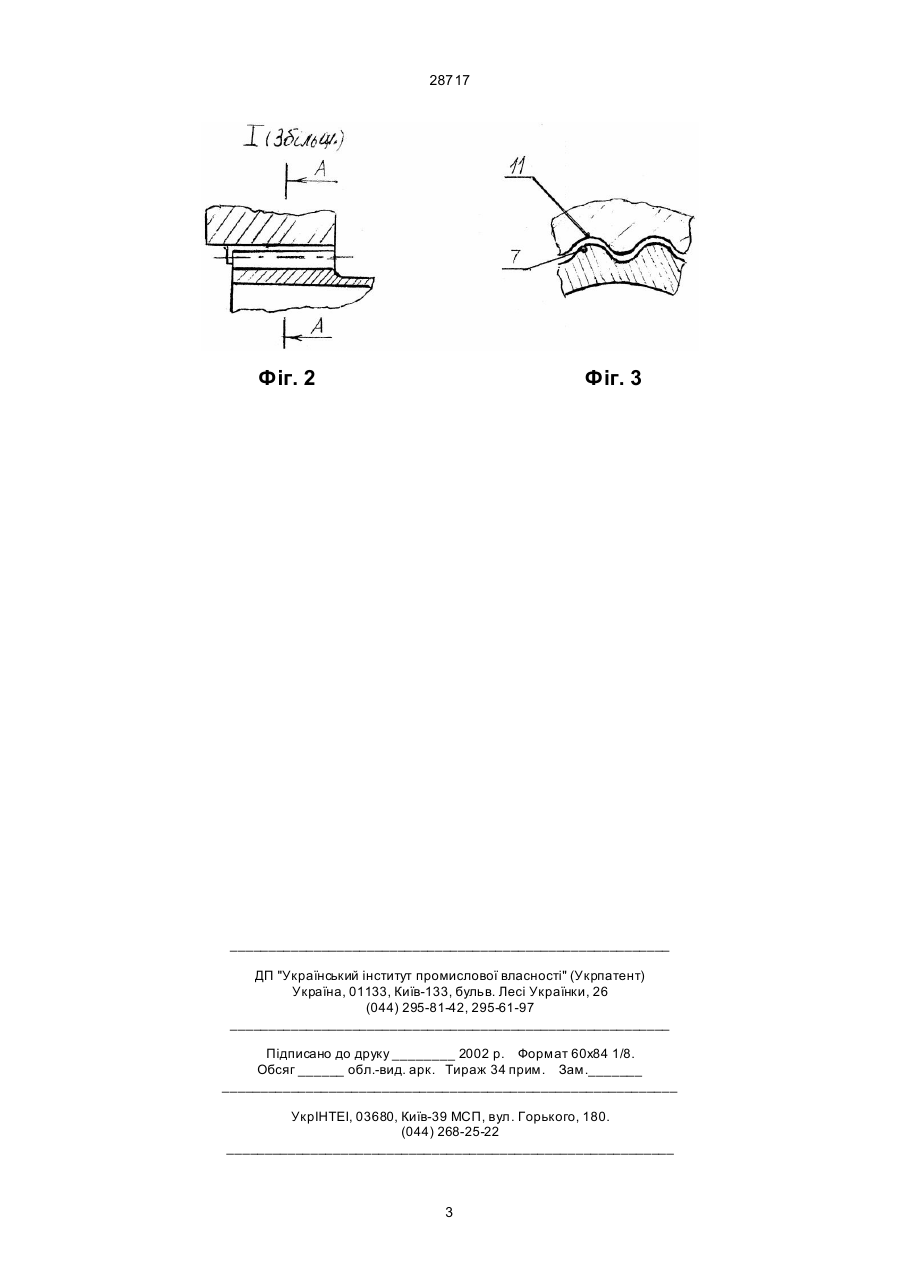

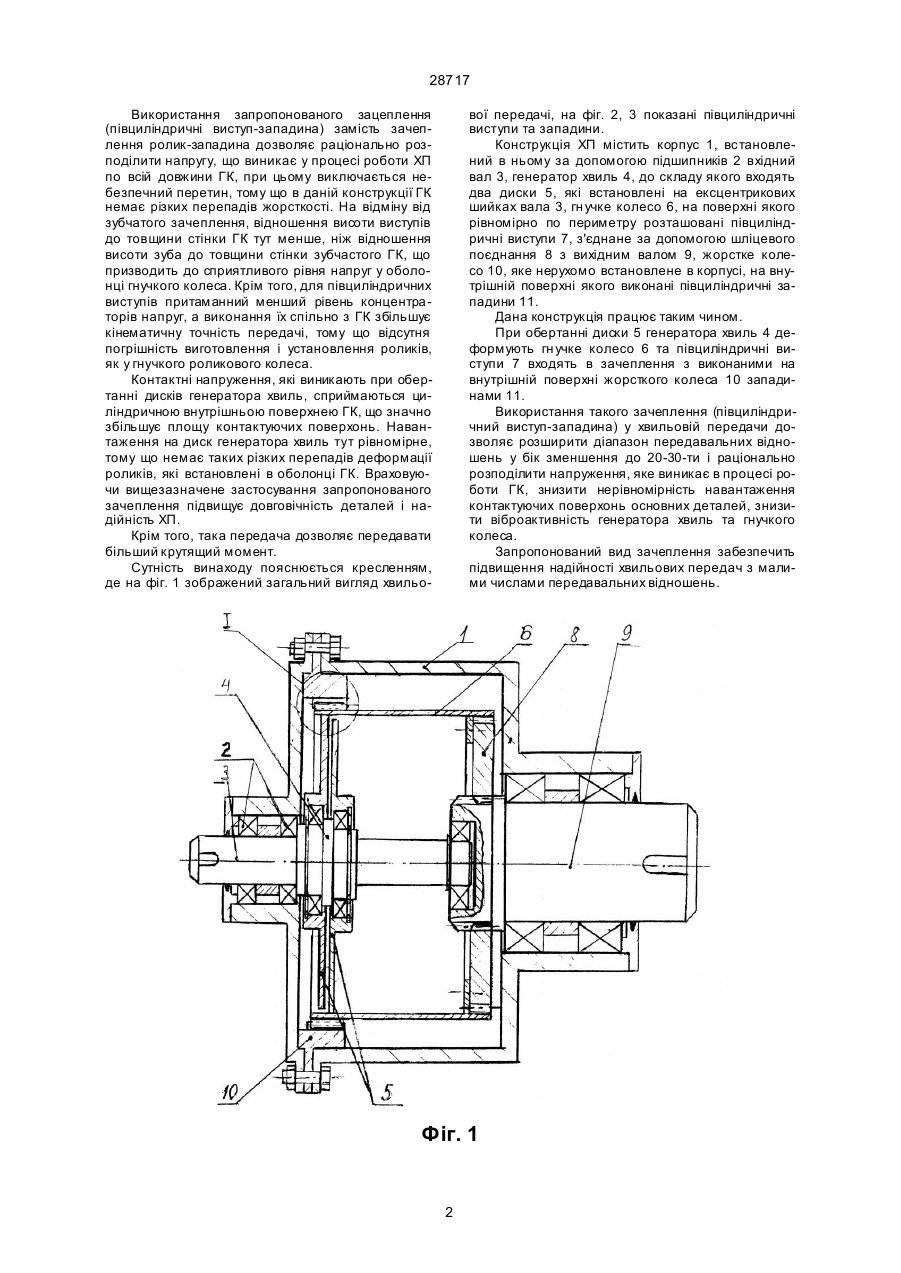

Хвильова передача, що містить корпус, гнучке і жорстке колеса, вихідний вал і генератор хвиль, відрізняє ться тим, що на поверхнях гнучкого і жорсткого колес по периметру виконані півциліндричні виступи і западини, які забезпечують їх зачеплення. (19) (21) 97094452 (22) 13.02.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Маргуліс Ми хайло Володимирович, Просянок Віталій Викторович 28717 Використання запропонованого зацеплення (півциліндричні виступ-западина) замість зачеплення ролик-западина дозволяє раціонально розподілити напругу, що виникає у процесі роботи ХП по всій довжини ГК, при цьому виключається небезпечний перетин, тому що в даній конструкції ГК немає різких перепадів жорсткості. На відміну від зубчатого зачеплення, відношення висоти виступів до товщини стінки ГК тут менше, ніж відношення висоти зуба до товщини стінки зубчастого ГК, що призводить до сприятливого рівня напруг у оболонці гнучкого колеса. Крім того, для півциліндричних виступів притаманний менший рівень концентраторів напруг, а виконання їх спільно з ГК збільшує кінематичну точність передачі, тому що відсутня погрішність виготовлення і установлення роликів, як у гнучкого роликового колеса. Контактні напруження, які виникають при обертанні дисків генератора хвиль, сприймаються циліндричною внутрішньою поверхнею ГК, що значно збільшує площу контактуючих поверхонь. Навантаження на диск генератора хвиль тут рівномірне, тому що немає таких різких перепадів деформації роликів, які встановлені в оболонці ГК. Враховуючи вищезазначене застосування запропонованого зачеплення підвищує довговічність деталей і надійність ХП. Крім того, така передача дозволяє передавати більший крутящий момент. Сутність винаходу пояснюється кресленням, де на фіг. 1 зображений загальний вигляд хвильо вої передачі, на фіг. 2, 3 показані півциліндричні виступи та западини. Конструкція ХП містить корпус 1, встановлений в ньому за допомогою підшипників 2 вхідний вал 3, генератор хвиль 4, до складу якого входять два диски 5, які встановлені на ексцентрикових шийках вала 3, гн учке колесо 6, на поверхні якого рівномірно по периметру розташовані півциліндричні виступи 7, з'єднане за допомогою шліцевого поєднання 8 з вихідним валом 9, жорстке колесо 10, яке нерухомо встановлене в корпусі, на внутрішній поверхні якого виконані півциліндричні западини 11. Дана конструкція працює таким чином. При обертанні диски 5 генератора хвиль 4 деформують гн учке колесо 6 та півциліндричні виступи 7 входять в зачеплення з виконаними на внутрішній поверхні жорсткого колеса 10 западинами 11. Використання такого зачеплення (півциліндричний виступ-западина) у хвильовій передачи дозволяє розширити діапазон передавальних відношень у бік зменшення до 20-30-ти і раціонально розподілити напруження, яке виникає в процесі роботи ГК, знизити нерівномірність навантаження контактуючих поверхонь основних деталей, знизити віброактивність генератора хвиль та гнучкого колеса. Запропонований вид зачеплення забезпечить підвищення надійності хвильових передач з малими числами передавальних відношень. Фіг. 1 2 28717 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
