Снаряд для буріння льотки доменної печі
Номер патенту: 29609
Опубліковано: 25.01.2008
Автори: Давіденко Олександр Миколайович, Змієвський Артур Станіславович
Формула / Реферат
Снаряд для буріння льотки доменної печі, що містить порожнистий корпус з різальним елементом, перехідник, розташований між корпусом і бурильними трубами, розширник, який відрізняється тим, що різальний елемент виконаний у вигляді вінця твердосплавних різців, насаджений на вільний кінець порожнистого корпусу, снаряд містить кернорвач, розміщений між різальним елементом і розширником, і додатковий кернорвач, який розміщений у розширнику, оснащений різцями з боку різального елемента й має прямокутну форму у вертикальному перерізі корпусу.
Текст

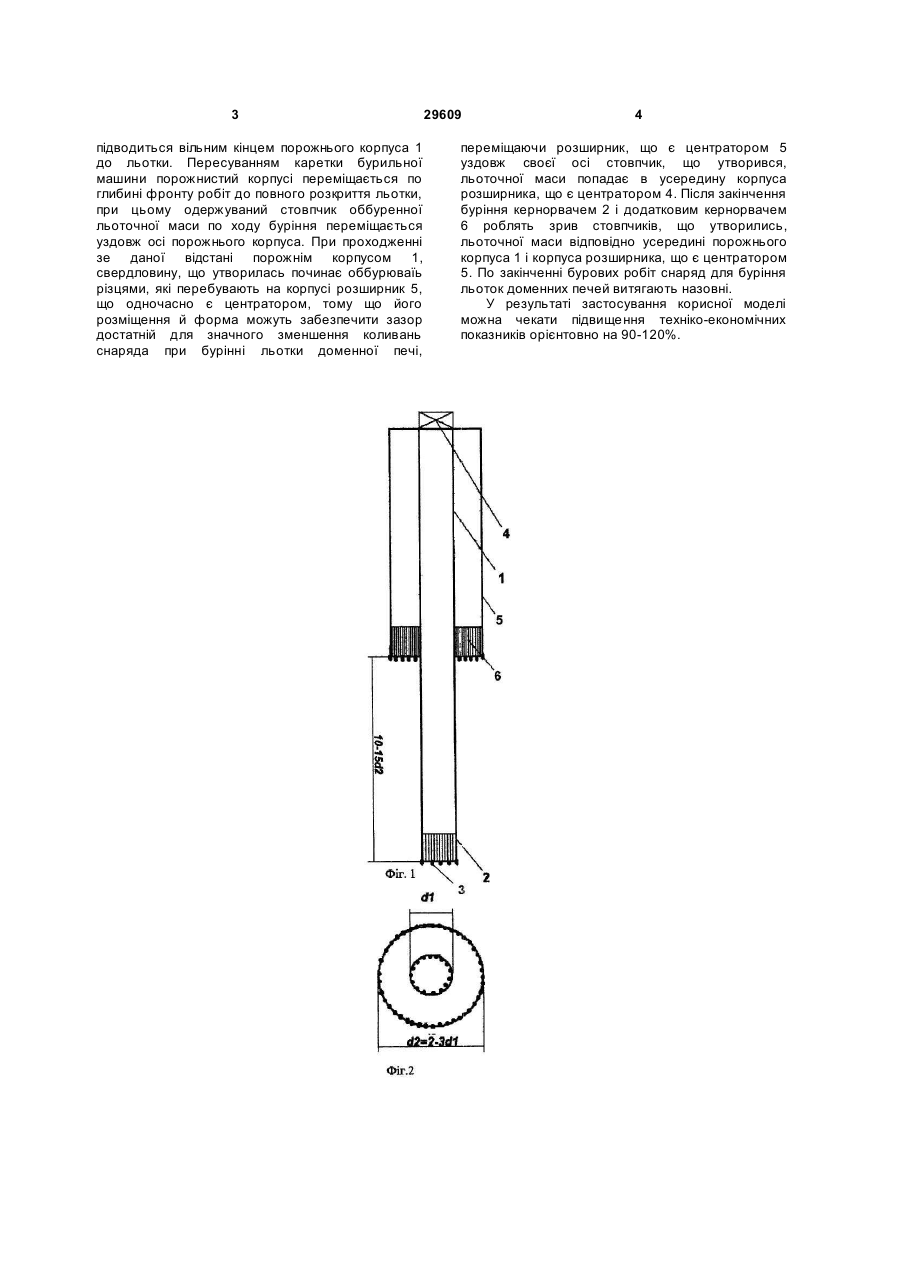

Снаряд для буріння льотки доменної печі, що містить порожнистий корпус з різальним елементом, перехідник, розташований між 3 підводиться вільним кінцем порожнього корпуса 1 до льотки. Пересуванням каретки бурильної машини порожнистий корпусі переміщається по глибині фронту робіт до повного розкриття льотки, при цьому одержуваний стовпчик оббуренної льоточної маси по ходу буріння переміщається уздовж осі порожнього корпуса. При проходженні зе даної відстані порожнім корпусом 1, свердловину, що утворилась починає оббурюваїь різцями, які перебувають на корпусі розширник 5, що одночасно є центратором, тому що його розміщення й форма можуть забезпечити зазор достатній для значного зменшення коливань снаряда при бурінні льотки доменної печі, 29609 4 переміщаючи розширник, що є центратором 5 уздовж своєї осі стовпчик, що утворився, льоточної маси попадає в усередину корпуса розширника, що є центратором 4. Після закінчення буріння кернорвачем 2 і додатковим кернорвачем 6 роблять зрив стовпчиків, що утворились, льоточної маси відповідно усередині порожнього корпуса 1 і корпуса розширника, що є центратором 5. По закінченні бурових робіт снаряд для буріння льоток доменних печей витягають назовні. У результаті застосування корисної моделі можна чекати підвищення техніко-економічних показників орієнтовно на 90-120%. 5 Комп’ютерна верстка Л. Купенко 29609 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for blast furnace tap-hole boring
Автори англійськоюDavydenko Oleksandr Mykolaiovych, Zmiievskyi Artur Stanislavovych
Назва патенту російськоюCнаряд для бурения летки доменной печи
Автори російськоюДавыденко Александр Николаевич, Давиденко Александр Николаевич, Змиевский Артур Станиславович
МПК / Мітки
МПК: C21B 7/12
Мітки: доменної, буріння, снаряд, льотки, печі
