Ротативний двигун “зоря”

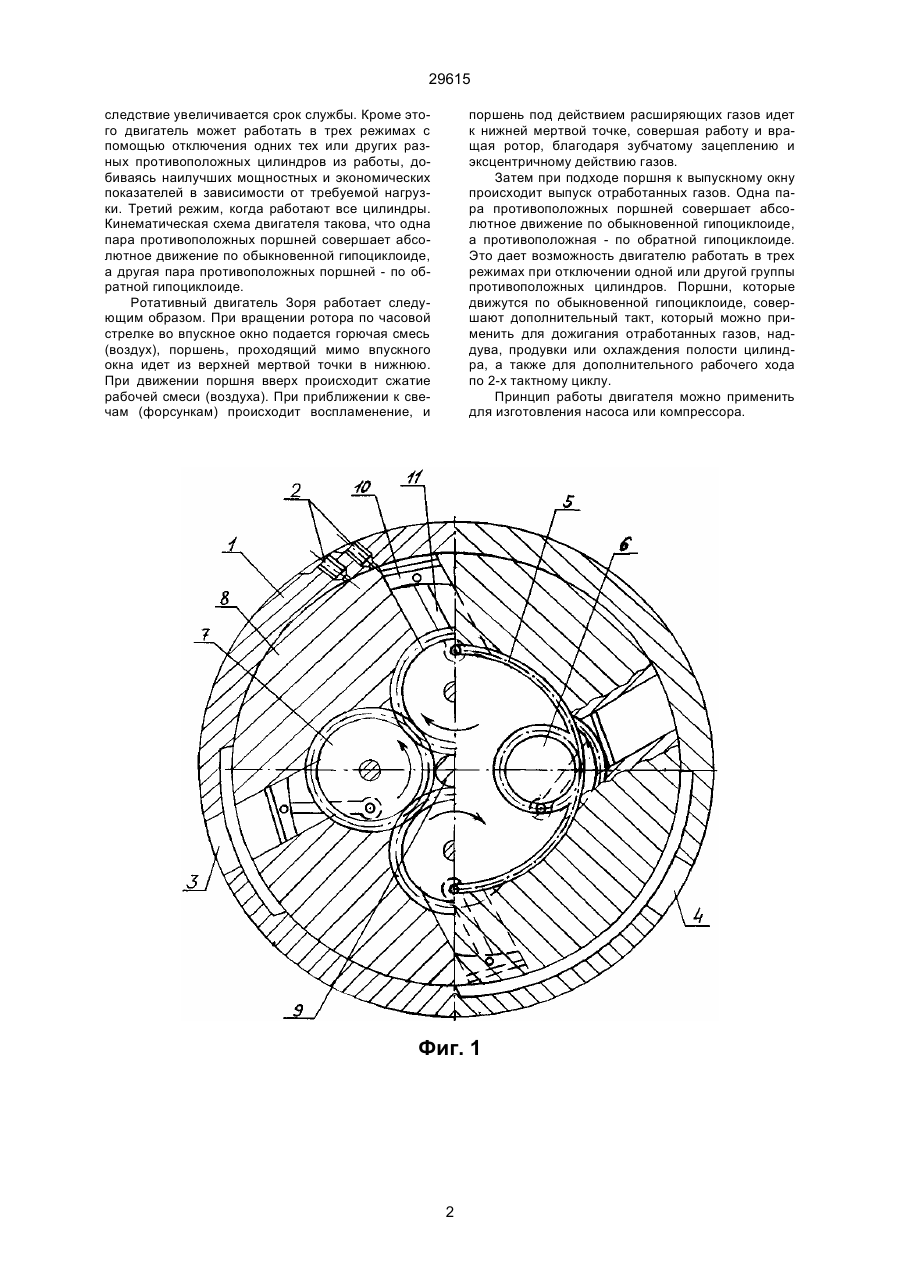

1. Ротативный двигатель, содержащий корпус с цилиндрической полостью, впускные и выпускные окна, цилиндрический ротор с цилиндрами, в которых размещены поршни с возможностью возвратно-поступательного движения, отличающийся тем, что поршни с шатунами кинематически связаны с шестернями, которые совершают вра 29615 следствие увеличивается срок службы. Кроме этого двигатель может работать в трех режимах с помощью отключения одних тех или других разных противоположных цилиндров из работы, добиваясь наилучших мощностных и экономических показателей в зависимости от требуемой нагрузки. Третий режим, когда работают все цилиндры. Кинематическая схема двигателя такова, что одна пара противоположных поршней совершает абсолютное движение по обыкновенной гипоциклоиде, а другая пара противоположных поршней - по обратной гипоциклоиде. Ротативный двигатель Зоря работает следующим образом. При вращении ротора по часовой стрелке во впускное окно подается горючая смесь (воздух), поршень, проходящий мимо впускного окна идет из верхней мертвой точки в нижнюю. При движении поршня вверх происходит сжатие рабочей смеси (воздуха). При приближении к свечам (форсункам) происходит воспламенение, и поршень под действием расширяющих газов идет к нижней мертвой точке, совершая работу и вращая ротор, благодаря зубчатому зацеплению и эксцентричному действию газов. Затем при подходе поршня к выпускному окну происходит выпуск отработанных газов. Одна пара противоположных поршней совершает абсолютное движение по обыкновенной гипоциклоиде, а противоположная - по обратной гипоциклоиде. Это дает возможность двигателю работать в трех режимах при отключении одной или другой группы противоположных цилиндров. Поршни, которые движутся по обыкновенной гипоциклоиде, совершают дополнительный такт, который можно применить для дожигания отработанных газов, наддува, продувки или охлаждения полости цилиндра, а также для дополнительного рабочего хода по 2-х тактному циклу. Принцип работы двигателя можно применить для изготовления насоса или компрессора. Фиг. 1 2 29615 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
