Елемент ректени

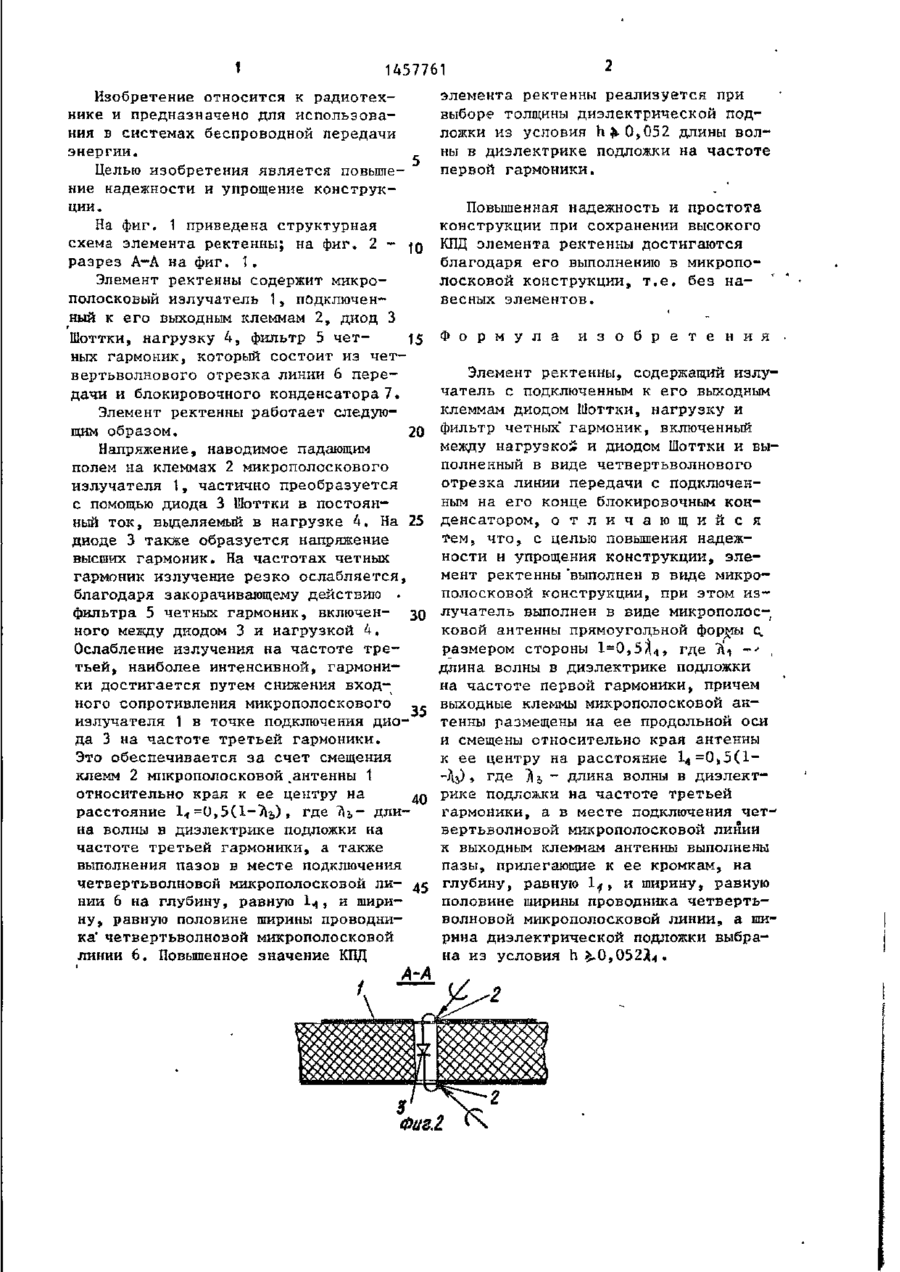

Изобретение относится к радиотехнике и предназначено для использования в системах беспроводной передачи энергии. Цель изобретения - повышение надежности и упрощение конструкции. Элемент ректенны содержит излучатель 1, подключенный к его выходным клеммам, диод 3 Шоттки, нагрузку 4, фильтр 5 четных гармоник, который состоит из четвертьволнового отрезка (ЧВО) линии 6 передачи и блокировочного конд-ра 7. Для достижения цели излучатель 1 выполнен в виде ' микрополосковой антенны прямоугольной формы г размером стороны 1=0,5 0,052^4. Повышенная надежность и простота конструкции достигаются благодаря выполнению элемента ректенны в микрополосковой конструкции, т.е. без навесных элементов. 2 ил. СП •ч 5-89 1 1457761 Изобретение относится к радиотехнике и предназначено для использования в системах беспроводной передачи энергии. Целью изобретения является повышение надежности и упрощение конструкции. На фиг. 1 приведена структурная схема элемента ректенны; на фиг. 2 t o разрез А-А на фиг, 1. Элемент ректенны содержит микрополосковый излучатель 1, подключенный к его выходным клеммам 2 f диод 3 Шоттки, нагрузку 4, фильтр 5 чет15 ных гармоник, который состоит из четвертьволнового отрезка линии 6 передачи и блокировочного конденсатора 7. Элемент ректенны работает следующим образом. 20 элемента ректенны реализуется при выборе толщины диэлектрической подложки из условия h£-0,052 длины волны в диэлектрике подложки на частоте первой гармоники. Повышенная надежность и простота конструкции при сохранении высокого КПД элемента ректенны достигаются благодаря его выполнению в микрополосковой конструкции, т.е. без навесных элементов. Ф о р м у л а и з о б р е т е н и я Элемент ректенны, содержащий излучатель с подключенным к его выходным клеммам диодом Шоттки, нагрузку и фильтр четных" гармоник, включенный между нагрузкой и диодом Шоттки и выполненный в виде четвертьволнового отрезка линии передачи с подключенным на его конце блокировочным конденсатором, о т л и ч а ю щ и й с я •Тем, что, с целью повышения надежности и упрощения конструкции, элемент ректенны "выполнен в виде микрополосковой конструкции, при этом излучатель выполнен в виде микрополосковой антенны прямоугодьной формы с, размером стороны 1=0,5^4» где /U -' , длина волны в диэлектрике подложки на частоте первой гармоники, причем выходные клеммы микрополосковой антенны размещены на ее продольной оси и смещены относительно края антенны к ее центру на расстояние 1 4 =0,5(1-Aj) , где 7U - длина волны в диэлектрике подложки на частоте третьей гармоники, а в месте подключения четвертьволновой микрополосковой линии к выходным клеммам антенны выполнены пазы, прилегающие к ее кромкам, на глубину, равную 1^, и ширину, равную половине ширины проводника четвертьволновой микрополосковой линии, а ширина диэлектрической подложки выбра Напряжение, наводимое падающим полем на клеммах 2 микрополоскового излучателя 1, частично преобразуется с помощью диода 3 Шоттки в постоянный ток, выделяемый в нагрузке 4, На 25 диоде 3 также образуется напряжение высших гармоник. На частотах четных гармоник излучение резко ослабляется, благодаря закорачивающему действию . фильтра 5 четных гармоник, включен- ЗО ного между диодом 3 и нагрузкой 4. Ослабление излучения на частоте третьей, наиболее интенсивной, гармоники достигается путем снижения входного сопротивления микрополоскового излучателя 1 в точке подключения дио- 35 да 3 на частоте третьей гармоники. Это обеспечивается за счет смещения клемм 2 микрополосковой .антенны 1 относительно края к ее центру на 40 расстояние 1 4 =О,5(1-7іь), где Т\ъ~ длина волны в диэлектрике подложки на частоте третьей гармоники, а также выполнения пазов в месте подключения четвертьволновой микрополосковой ли45 нии 6 на глубину, равную 1^, и ширину, равную половине ширины проводника' четвертьволновой микрополосковой на из условия h £»0,052JU. линии 6. Повышенное значение КПД А-А 1457761 Редактор Г.Наджарян Составитель О.Трошко Техред А.Кравчук Корректор Э.Лончакова Заказ 182/ДСП Тираж 385 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"» г, Ужгород, ул. Гагарина,101 о
