Система знепилювання тракту транспортування сипучих кускових матеріалів

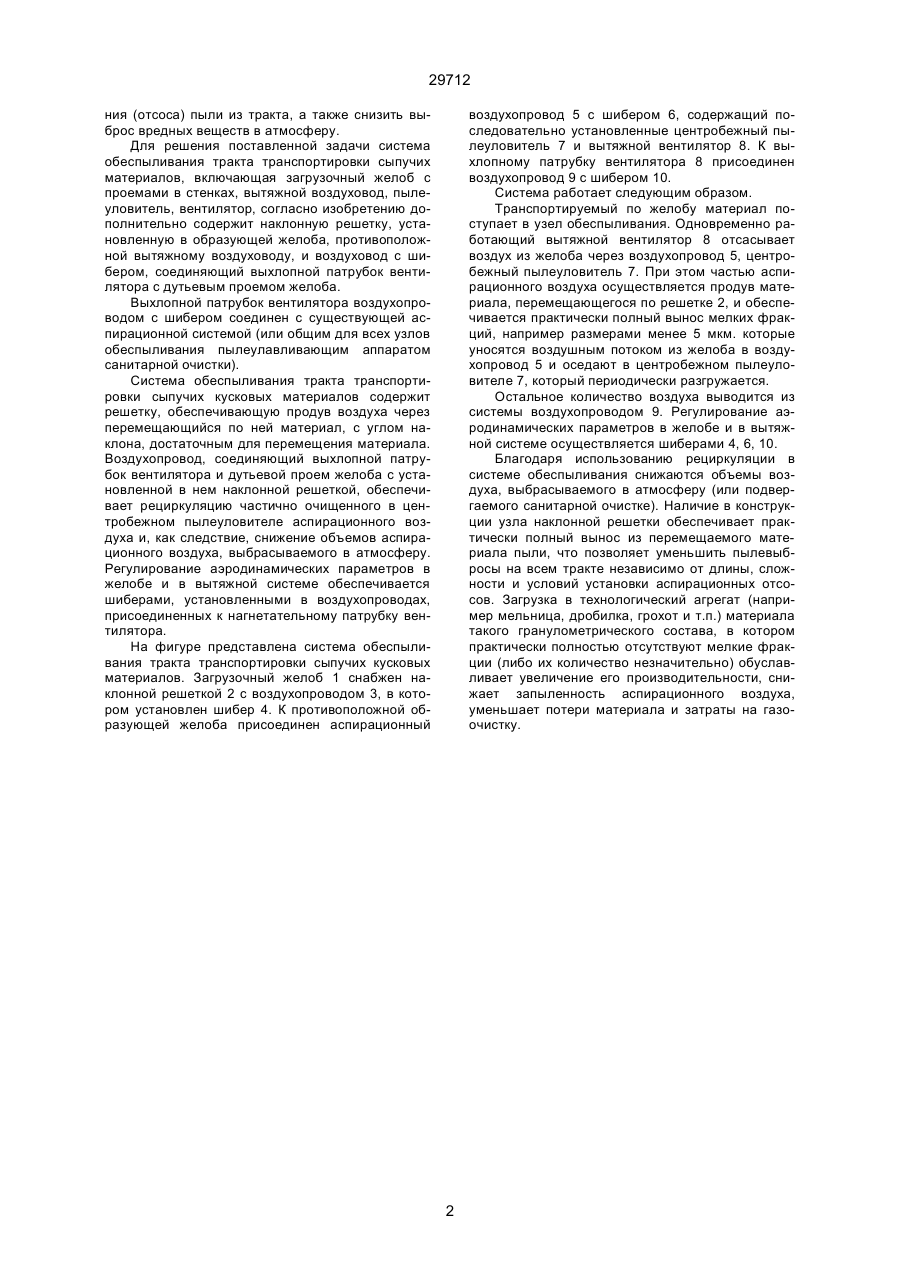

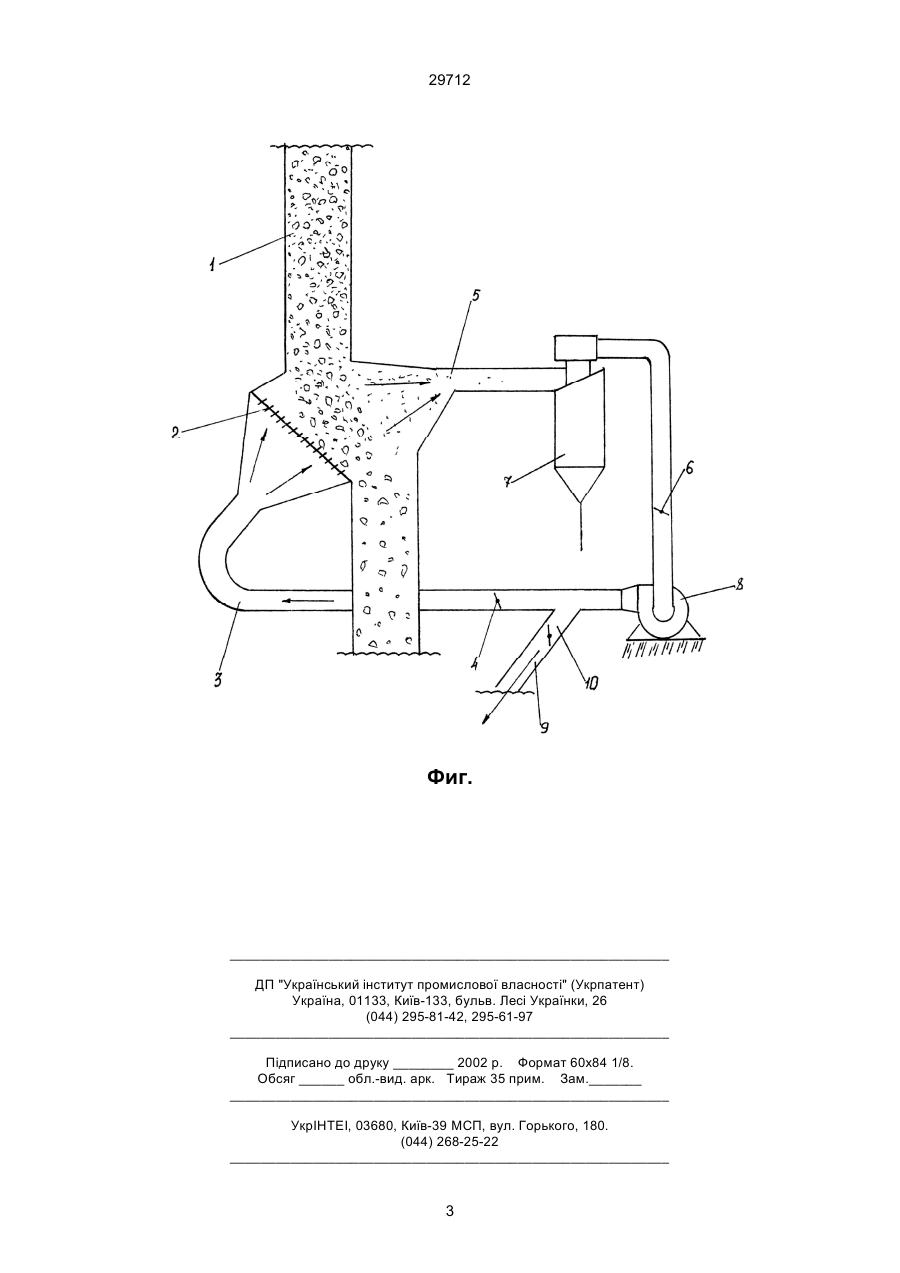

Система обеспыливания тракта транспортировки сыпучих кусковых материалов, включающая загрузочный желоб с проёмами в стенках, вытяжной воздуховод, пылеуловитель, вентилятор, отличающаяся тем, что она дополнительно содержит наклонную решетку, установленную в образующей желоба, противоположной вытяжному воздуховоду, и воздуховод с шибером, соединяющий выхлопной патрубок вентилятора с дутьевым проемом желоба. (19) (21) 97020461 (22) 04.02.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Безбабний Сергій Григорович, Павленко Юрій Павлович, Осипенко Валерій Дмитрович (73) ЗАПОРІЗЬКА ДЕРЖАВНА ІНЖЕНЕРНА АКАДЕМІЯ 29712 ния (отсоса) пыли из тракта, а также снизить выброс вредных веществ в атмосферу. Для решения поставленной задачи система обеспыливания тракта транспортировки сыпучих материалов, включающая загрузочный желоб с проемами в стенках, вытяжной воздуховод, пылеуловитель, вентилятор, согласно изобретению дополнительно содержит наклонную решетку, установленную в образующей желоба, противоположной вытяжному воздуховоду, и воздуховод с шибером, соединяющий выхлопной патрубок вентилятора с дутьевым проемом желоба. Выхлопной патрубок вентилятора воздухопроводом с шибером соединен с существующей аспирационной системой (или общим для всех узлов обеспыливания пылеулавливающим аппаратом санитарной очистки). Система обеспыливания тракта транспортировки сыпучих кусковых материалов содержит решетку, обеспечивающую продув воздуха через перемещающийся по ней материал, с углом наклона, достаточным для перемещения материала. Воздухопровод, соединяющий выхлопной патрубок вентилятора и дутьевой проем желоба с установленной в нем наклонной решеткой, обеспечивает рециркуляцию частично очищенного в центробежном пылеуловителе аспирационного воздуха и, как следствие, снижение объемов аспирационного воздуха, выбрасываемого в атмосферу. Регулирование аэродинамических параметров в желобе и в вытяжной системе обеспечивается шиберами, установленными в воздухопроводах, присоединенных к нагнетательному патрубку вентилятора. На фигуре представлена система обеспыливания тракта транспортировки сыпучих кусковых материалов. Загрузочный желоб 1 снабжен наклонной решеткой 2 с воздухопроводом 3, в котором установлен шибер 4. К противоположной образующей желоба присоединен аспирационный воздухопровод 5 с шибером 6, содержащий последовательно установленные центробежный пылеуловитель 7 и вытяжной вентилятор 8. К выхлопному патрубку вентилятора 8 присоединен воздухопровод 9 с шибером 10. Система работает следующим образом. Транспортируемый по желобу материал поступает в узел обеспыливания. Одновременно работающий вытяжной вентилятор 8 отсасывает воздух из желоба через воздухопровод 5, центробежный пылеуловитель 7. При этом частью аспирационного воздуха осуществляется продув материала, перемещающегося по решетке 2, и обеспечивается практически полный вынос мелких фракций, например размерами менее 5 мкм. которые уносятся воздушным потоком из желоба в воздухопровод 5 и оседают в центробежном пылеуловителе 7, который периодически разгружается. Остальное количество воздуха выводится из системы воздухопроводом 9. Регулирование аэродинамических параметров в желобе и в вытяжной системе осуществляется шиберами 4, 6, 10. Благодаря использованию рециркуляции в системе обеспыливания снижаются объемы воздуха, выбрасываемого в атмосферу (или подвергаемого санитарной очистке). Наличие в конструкции узла наклонной решетки обеспечивает практически полный вынос из перемещаемого материала пыли, что позволяет уменьшить пылевыбросы на всем тракте независимо от длины, сложности и условий установки аспирационных отсосов. Загрузка в технологический агрегат (например мельница, дробилка, грохот и т.п.) материала такого гранулометрического состава, в котором практически полностью отсутствуют мелкие фракции (либо их количество незначительно) обуславливает увеличение его производительности, снижает запыленность аспирационного воздуха, уменьшает потери материала и затраты на газоочистку. 2 29712 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
