Спосіб транспортування сипучих матеріалів

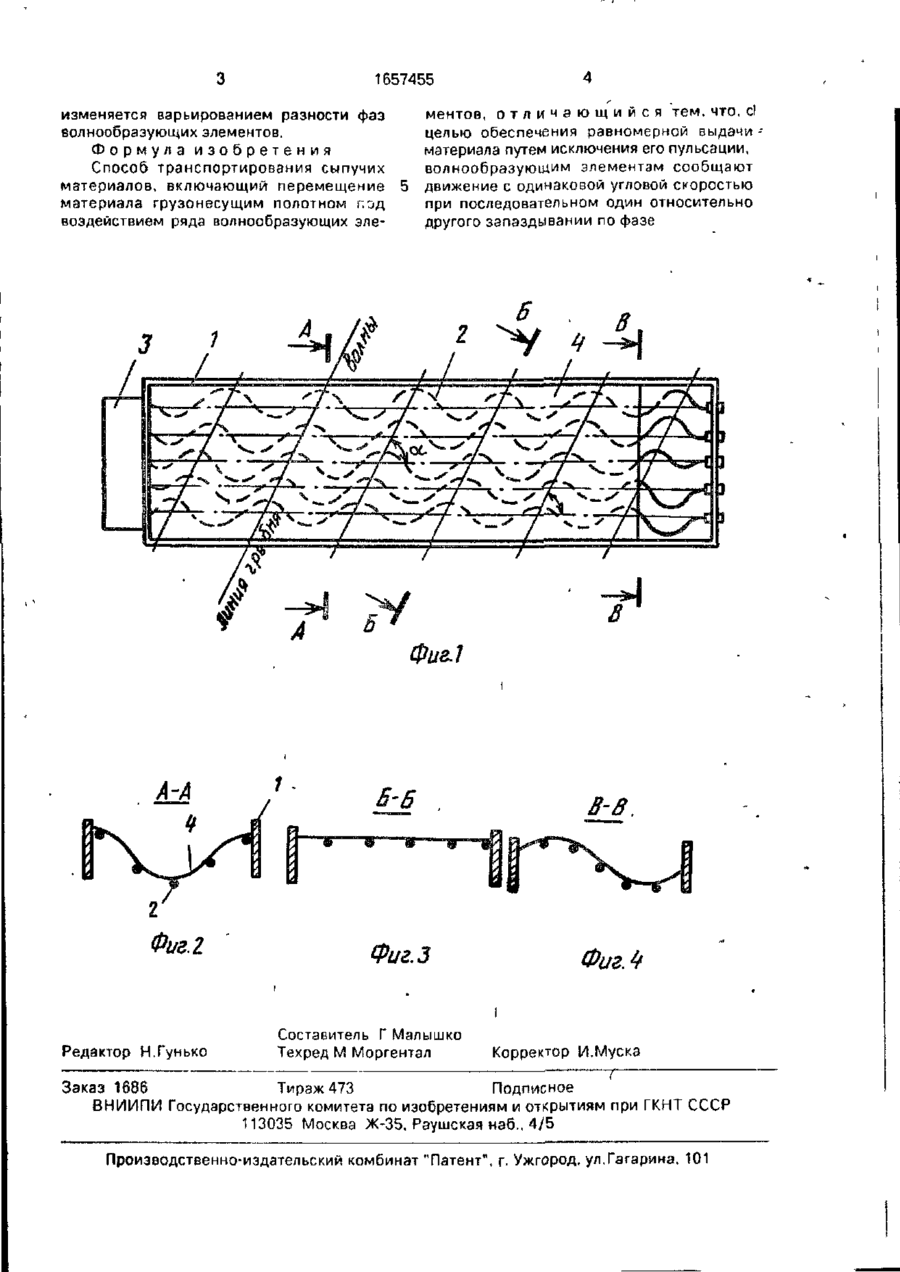

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ PCГПУБЛИК (5D5 В 65 G 35/00 33/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ Г КНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4661451/03 (22)13 03 89 (46) 23 СИ Э" Бюл №23 (71) Центральный научно-исследовательский и проектчо-технологический институт механизации и электрификации животноводства (72) С Г Кул*к и А А Париев (53) 62 і Б67 (0L8 8) (56} Авторское свидетельство СССР hfc 290871, кп 3 6С> G ?7/04. 1971 Заявка Великобритании №2114522, кл В 65 G 35/00, 1981 (Р4) СПОСОБ ТРАНСПОРТИРОВАНИЯ СЫПУЧИХ MA7EF НАЛОВ (57) Изобретение относится к транспортно Изобретение относится к транспортному машиностроению а именно к транспортированию сыпучих материалов и может быть использовано в различных отраслях промышленности Целью изобретения является обеспечение равномерной выдачи материала путем исключения его пульсации На фиг 1 изображено устройство общмй вид, на фиг 2 - разрез А-А на фиг 1, на фиг 0 - разрез Б-Б на фиг 1, нэ фиг 4 разрез В-В на биг 1 Устройство содержит корпус 1, размещенные в нем волнообразующие элементы 2 с одинаковыми конструктивными параметрами (диаметр, ojar) и привод 3. На вол*-!оо6рзгующих элементах 2 расположено грузонесущее полотно 4. му машиностроению и м и использовано < з различных отраслях промышленности для транспортирования сыпучих материалов (СМ) Цель - обеспечение равномерной выдачи материалов путем исключения его пульсации Способ транспортирования СМ включает их перемещение грузонесущим полотном под воздействием ряда волнообразующих злемєніов Последним сообщают движение с одинаковой угловой скоростью при последовательном один относительно другого запаздывание по фазе Угол расположения фронта бегущей волны при необходимости изменяется варьированием разности фаз вол^ ообраэующих элементов. 4 ІЛЛ зом Устройство работает следующим обра Элем-нты 2, получай вращающий момент о, привода 3, осуществляют движение (вращаются) с одинаковой скоростью с последовательным запаздыванием по фазе Грузонесущее полотно 4 сосеишает волнообразное колебательное движение Траиспортируемый сыпучий материал подается на полотно 4 и, располагаясь во впадинах перемещается вдоль корпуса 1 устройства При этом фронт бегущей волны расположен под углом относительно плоскости, перпендикулярной направлению транспортирования При достижении торц? устройства транспортируемый сыпучий материал непрерывно выгружается Угол расположения фронта бегущей волны при необходимости 'V ~ 1657455 изменяется варьированием разности фаз волнообразующих элементов. Формула изобретения Способ транспортирования сыпучих материалов, включающий перемещение материала грузонесущим полотном под воздействием ряда волнообразующих эле ментов, о т л и ч а ю щ и й с я тем, что, с! целью обеспечения равномерной выдачиматериала путем исключения его пульсации, волнообразующим элементам сообщают движение с одинаковой угловой скоростью при последовательном один относительно другого запаздывании по фазе Фиг.1 В-В Фиг! Редактор Н.Гунько Фиг.З Составитель Г Малышко Техред М Моргентал Фиг. Корректор И.Муска Заказ 1686 Тираж 473 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
