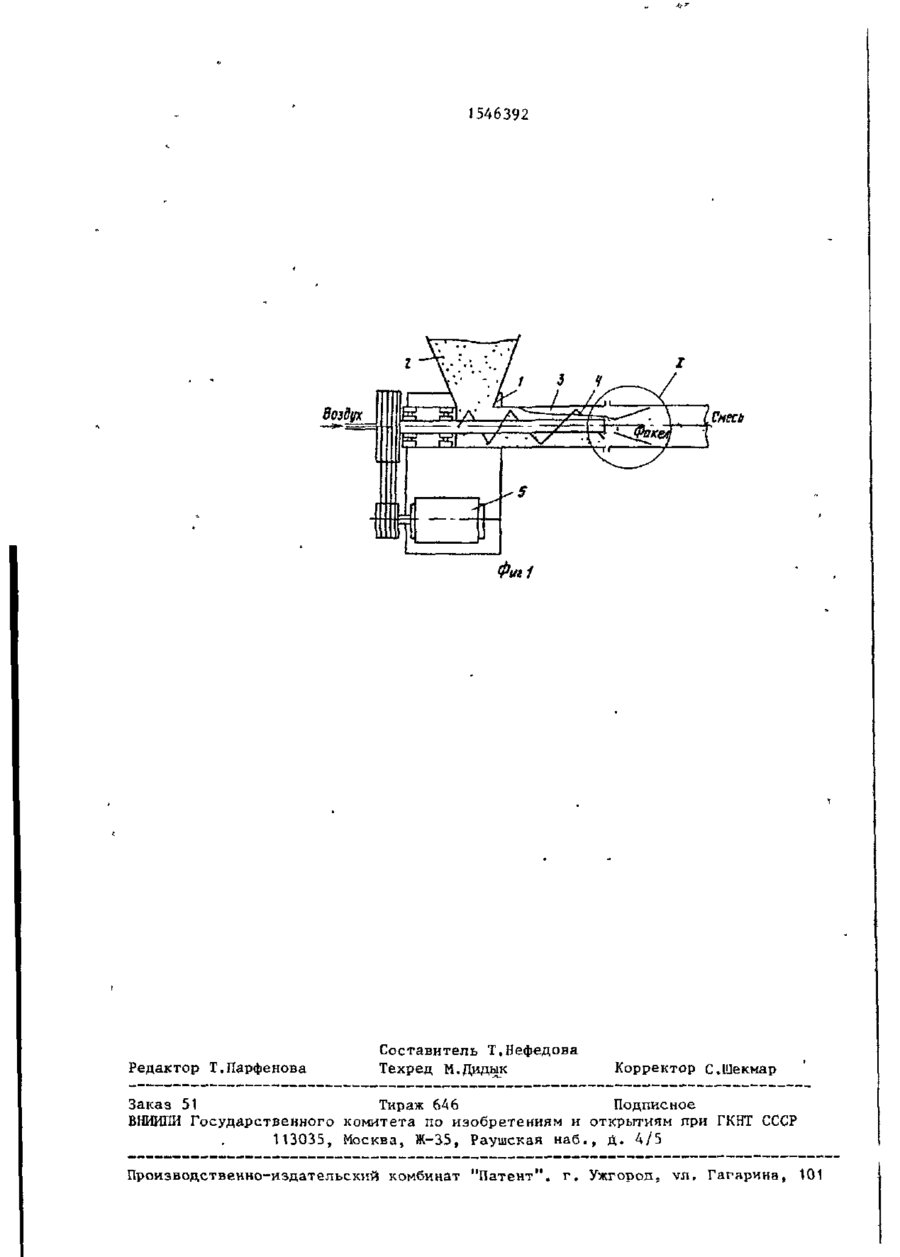

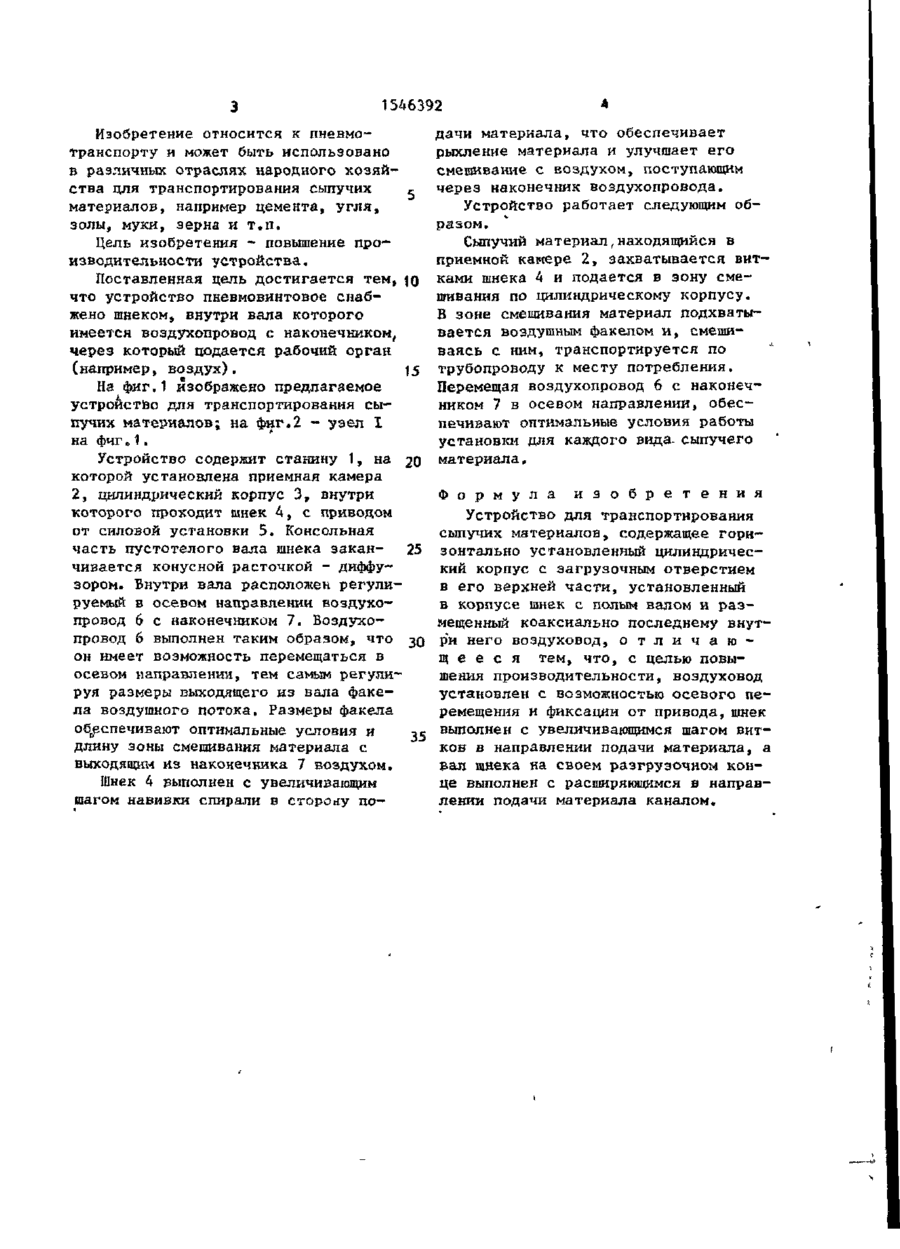

Изобретение относится к пневмотранспорту. Цель изобретения - повышение производительности устройства. ' Устройство содержит станину, на кото Фия.2 J ' рой установлена приемная камера с цилиндрическим корпусом 3, внутри которого проходит шиек 4 с увеличивающимся в направлении подачи материала шагом навивки. Вал шнека в том же направлении выполнен с расширением его внутреннего канала. Внутри вала расположен регулируемый в осевом направлении воздуховод 6 с наконечником 7. Материал подается витками шнека 4 в зону смешения, подхватывается воздушным факелом и, смешиваясь с ним, транспортируется по трубопроводу. 2 ил. Зона смешивания 05 09 1546392 Изобретение относится к пневмотранспорту и может быть использовано в различных отраслях народного хозяйства для транспортирования сыпучих с материалов, например цемента, угля, золы, муки, зерна и т.п. Цель изобретения - повышение производительности устройства. Поставленная цель достигается тем, \Q что устройство пневмовинтовое снабжено шнеком, внутри вала которого имеется воздухопровод с наконечником, через который цодается рабочий орган (например, воздух). 15 На фиг.1 изображено предлагаемое устройство для транспортирования сыпучих материалов; на фиг.2 - узел I на фчго 1 . Устройство содержит станину 1, на 20 которой установлена приемная камера 2, цилиндрический корпус 3, внутри которого проходит шнек 4, с приводом от силовой установки 5. Консольная часть пустотелого вала шнека закан- 25 чивается конусной расточкой - диффузором. Внутри вала расположен регулируемый в осевом направлении воздухопровод 6 с наконечником 7. Воздухопровод 6 выполнен таким образом, что 30 он имеет возможность перемещаться в осевом направлении, тем самым регулируя размеры выходящего из вала факела воздушного потока. Размеры факела обеспечивают оптимальные условия и 35 длину зоны смешивания материала с выходящим из наконечника 7 воздухом. Шнек 4 выполнен с увеличивающим шагом навивки спирали в сторону по дачи материала, что обеспечивает рыхление материала и улучшает его смешивание с воздухом, поступающим через наконечник воздухопровода. Устройство работает следующим образом. Сыпучий материал,находящийся в приемной камере 2, захватывается витками шнека 4 и подается в зону смешивания по цилиндрическому корпусу. В зоне смешивания материал подхватывается воздушным факелом и, смешиваясь с ним, транспортируется по трубопроводу к месту потребления. Перемещая воздухопровод 6 с наконечником 7 в осевом направлении, обеспечивают оптимальные условия работы установки для каждого вида, сыпучего материала, Ф о р м у л а и з о б р е т е н и я Устройство для транспортирования сыпучих материалов, содержащее горизонтально установленный цилиндрический корпус с загрузочным отверстием в его верхней части, установленный в корпусе шнек с полым валом и размещенный коаксиально последнему внутри него воздуховод, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, воздуховод установлен с возможностью осевого перемещения и фиксации от привода, шнек выполнен с увеличивающимся шагом витков в направлении подачи материала, а вал шнека на своем разгрузочном конце выполнен с расширяющимся в направлении подачи материала каналом. 1546392 Смесь Редактор Т.Парфенова Составитель Т.Нефедова Техред М.Дидык Корректор С.Шекмар Заказ 51 Тираж 6А6 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, vn, Гагарина, 101
