Спосіб витягування пальця кулькового замка шарошкового долота

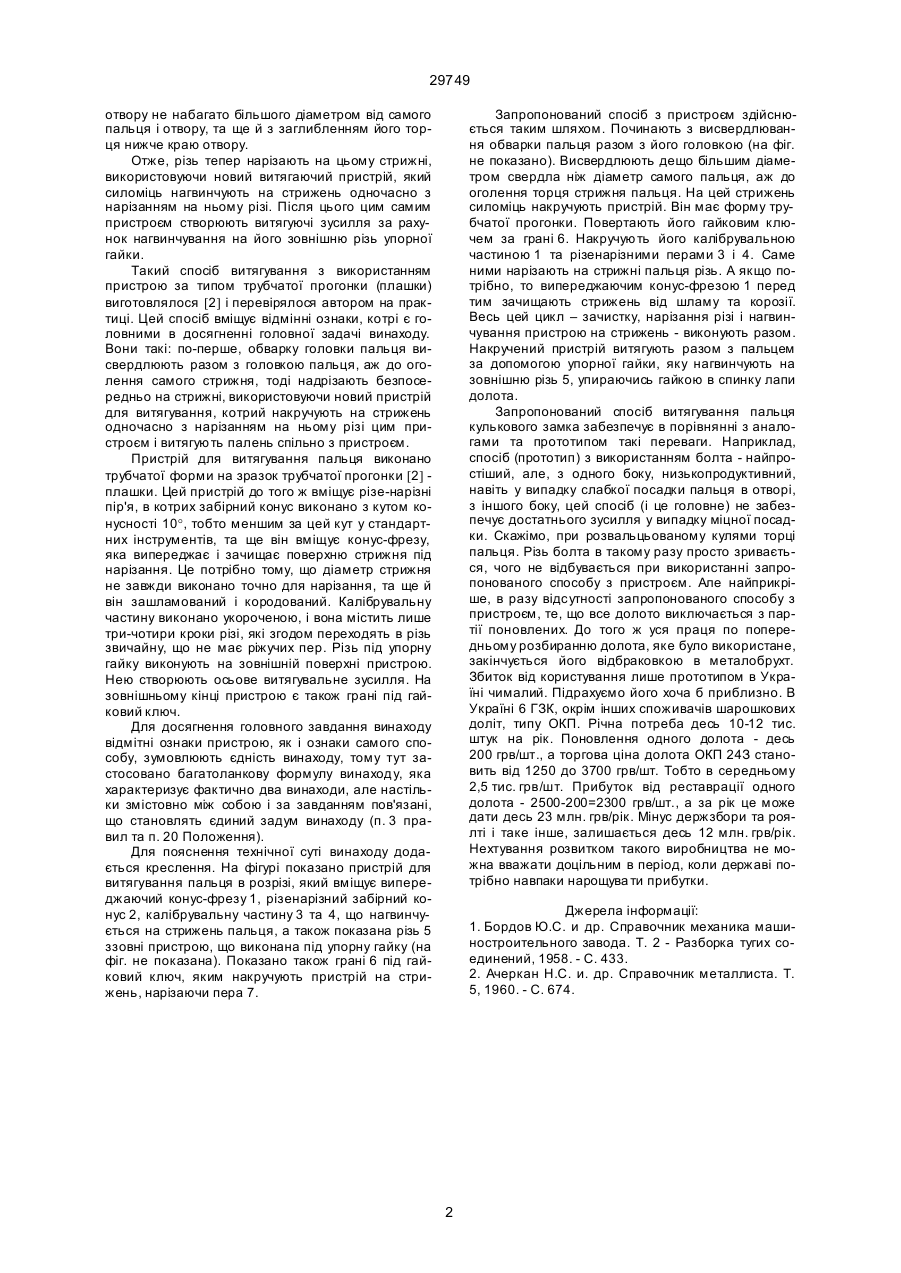

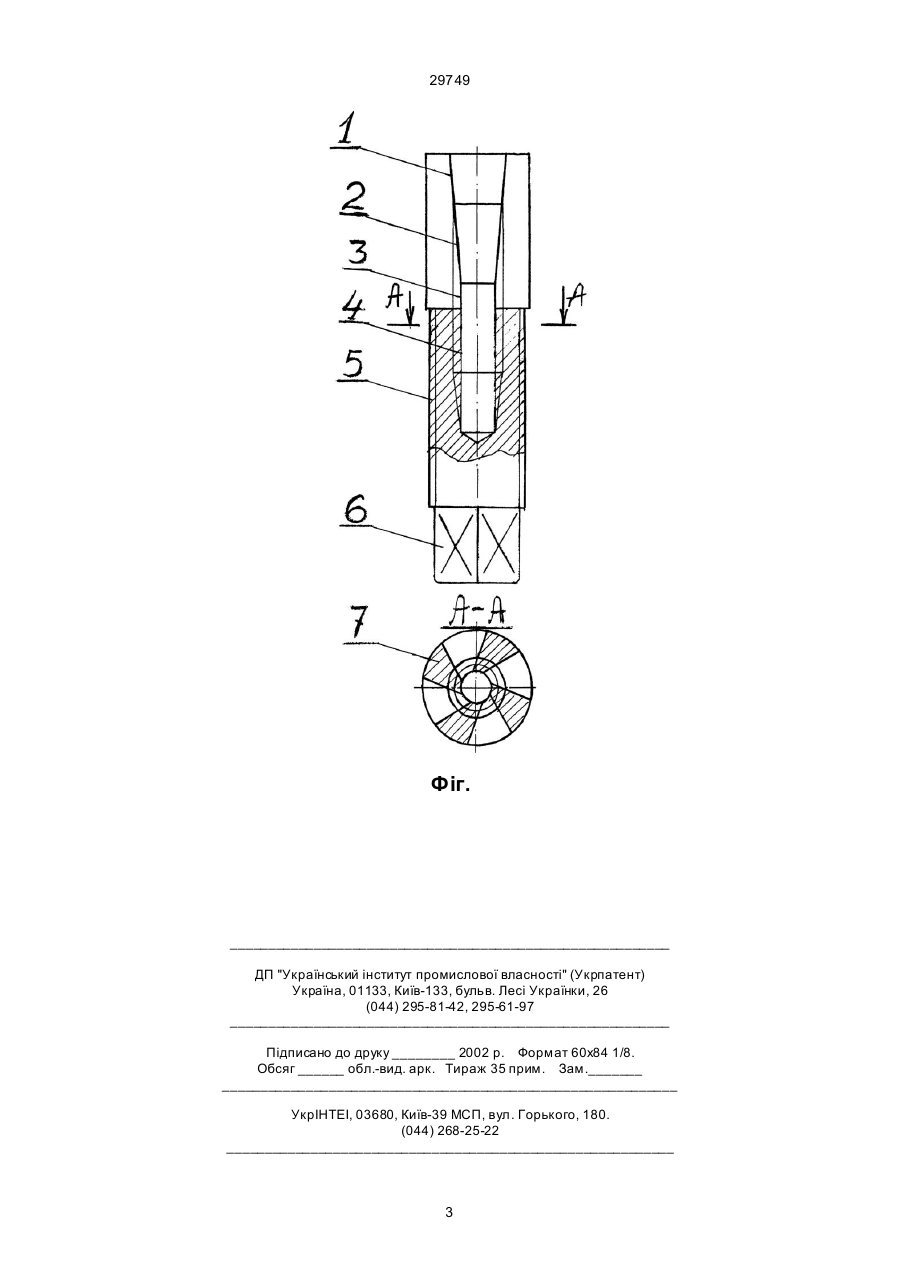

1. Спосіб витягування пальця кулькового замка шарошкового долота, який включає висвердлювання обварення пальця з нарізанням різі в елементі пальця, загвинчування в різь нарізного елемента, що містить упорну гайку, якою створюють витягувальне зусилля, який відрізняється тим, що висвердлюють обварення пальця разом з його головкою, аж до оголення стрижня, нарізають різь безпосередньо на стрижні, використовуючи витя 29749 отвору не набагато більшого діаметром від самого пальця і отвору, та ще й з заглибленням його торця нижче краю отвору. Отже, різь тепер нарізають на цьому стрижні, використовуючи новий витягаючий пристрій, який силоміць нагвинчують на стрижень одночасно з нарізанням на ньому різі. Після цього цим самим пристроєм створюють витягуючі зусилля за рахунок нагвинчування на його зовнішню різь упорної гайки. Такий спосіб витягування з використанням пристрою за типом трубчатої прогонки (плашки) виготовлялося [2] і перевірялося автором на практиці. Цей спосіб вміщує відмінні ознаки, котрі є головними в досягненні головної задачі винаходу. Вони такі: по-перше, обварку головки пальця висвердлюють разом з головкою пальця, аж до оголення самого стрижня, тоді надрізають безпосередньо на стрижні, використовуючи новий пристрій для витягування, котрий накручують на стрижень одночасно з нарізанням на ньому різі цим пристроєм і витягують палень спільно з пристроєм. Пристрій для витягування пальця виконано трубчатої форми на зразок трубчатої прогонки [2] плашки. Цей пристрій до того ж вміщує різе-нарізні пір'я, в котрих забірний конус виконано з кутом конусності 10°, тобто меншим за цей кут у стандартних інструментів, та ще він вміщує конус-фрезу, яка випереджає і зачищає поверхню стрижня під нарізання. Це потрібно тому, що діаметр стрижня не завжди виконано точно для нарізання, та ще й він зашламований і кородований. Калібрувальну частину виконано укороченою, і вона містить лише три-чотири кроки різі, які згодом переходять в різь звичайну, що не має ріжучих пер. Різь під упорну гайку виконують на зовнішній поверхні пристрою. Нею створюють осьове витягувальне зусилля. На зовнішньому кінці пристрою є також грані під гайковий ключ. Для досягнення головного завдання винаходу відмітні ознаки пристрою, як і ознаки самого способу, зумовлюють єдність винаходу, тому тут застосовано багатоланкову формулу винаходу, яка характеризує фактично два винаходи, але настільки змістовно між собою і за завданням пов'язані, що становлять єдиний задум винаходу (п. 3 правил та п. 20 Положення). Для пояснення технічної суті винаходу додається креслення. На фігурі показано пристрій для витягування пальця в розрізі, який вміщує випереджаючий конус-фрезу 1, різенарізний забірний конус 2, калібрувальну частину 3 та 4, що нагвинчується на стрижень пальця, а також показана різь 5 ззовні пристрою, що виконана під упорну гайку (на фіг. не показана). Показано також грані 6 під гайковий ключ, яким накручують пристрій на стрижень, нарізаючи пера 7. Запропонований спосіб з пристроєм здійснюється таким шляхом. Починають з висвердлювання обварки пальця разом з його головкою (на фіг. не показано). Висвердлюють дещо більшим діаметром свердла ніж діаметр самого пальця, аж до оголення торця стрижня пальця. На цей стрижень силоміць накручують пристрій. Він має форму трубчатої прогонки. Повертають його гайковим ключем за грані 6. Накручують його калібрувальною частиною 1 та різенарізними перами 3 і 4. Саме ними нарізають на стрижні пальця різь. А якщо потрібно, то випереджаючим конус-фрезою 1 перед тим зачищають стрижень від шламу та корозії. Весь цей цикл – зачистку, нарізання різі і нагвинчування пристрою на стрижень - виконують разом. Накручений пристрій витягують разом з пальцем за допомогою упорної гайки, яку нагвинчують на зовнішню різь 5, упираючись гайкою в спинку лапи долота. Запропонований спосіб витягування пальця кулькового замка забезпечує в порівнянні з аналогами та прототипом такі переваги. Наприклад, спосіб (прототип) з використанням болта - найпростіший, але, з одного боку, низькопродуктивний, навіть у випадку слабкої посадки пальця в отворі, з іншого боку, цей спосіб (і це головне) не забезпечує достатнього зусилля у випадку міцної посадки. Скажімо, при розвальцьованому кулями торці пальця. Різь болта в такому разу просто зривається, чого не відбувається при використанні запропонованого способу з пристроєм. Але найприкріше, в разу відсутності запропонованого способу з пристроєм, те, що все долото виключається з партії поновлених. До того ж уся праця по попередньому розбиранню долота, яке було використане, закінчується його відбраковкою в металобрухт. Збиток від користування лише прототипом в Україні чималий. Підрахуємо його хоча б приблизно. В Україні 6 ГЗК, окрім інших споживачів шарошкових доліт, типу ОКП. Річна потреба десь 10-12 тис. штук на рік. Поновлення одного долота - десь 200 грв/шт., а торгова ціна долота ОКП 24З становить від 1250 до 3700 грв/шт. Тобто в середньому 2,5 тис. грв/шт. Прибуток від реставрації одного долота - 2500-200=2300 грв/шт., а за рік це може дати десь 23 млн. грв/рік. Мінус держзбори та роялті і таке інше, залишається десь 12 млн. грв/рік. Нехтування розвитком такого виробництва не можна вважати доцільним в період, коли державі потрібно навпаки нарощува ти прибутки. Джерела інформації: 1. Бордов Ю.С. и др. Справочник механика машиностроительного завода. Т. 2 - Разборка тугих соединений, 1958. - С. 433. 2. Ачеркан Н.С. и. др. Справочник металлиста. Т. 5, 1960. - С. 674. 2 29749 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
