Спосіб кування сортового металу

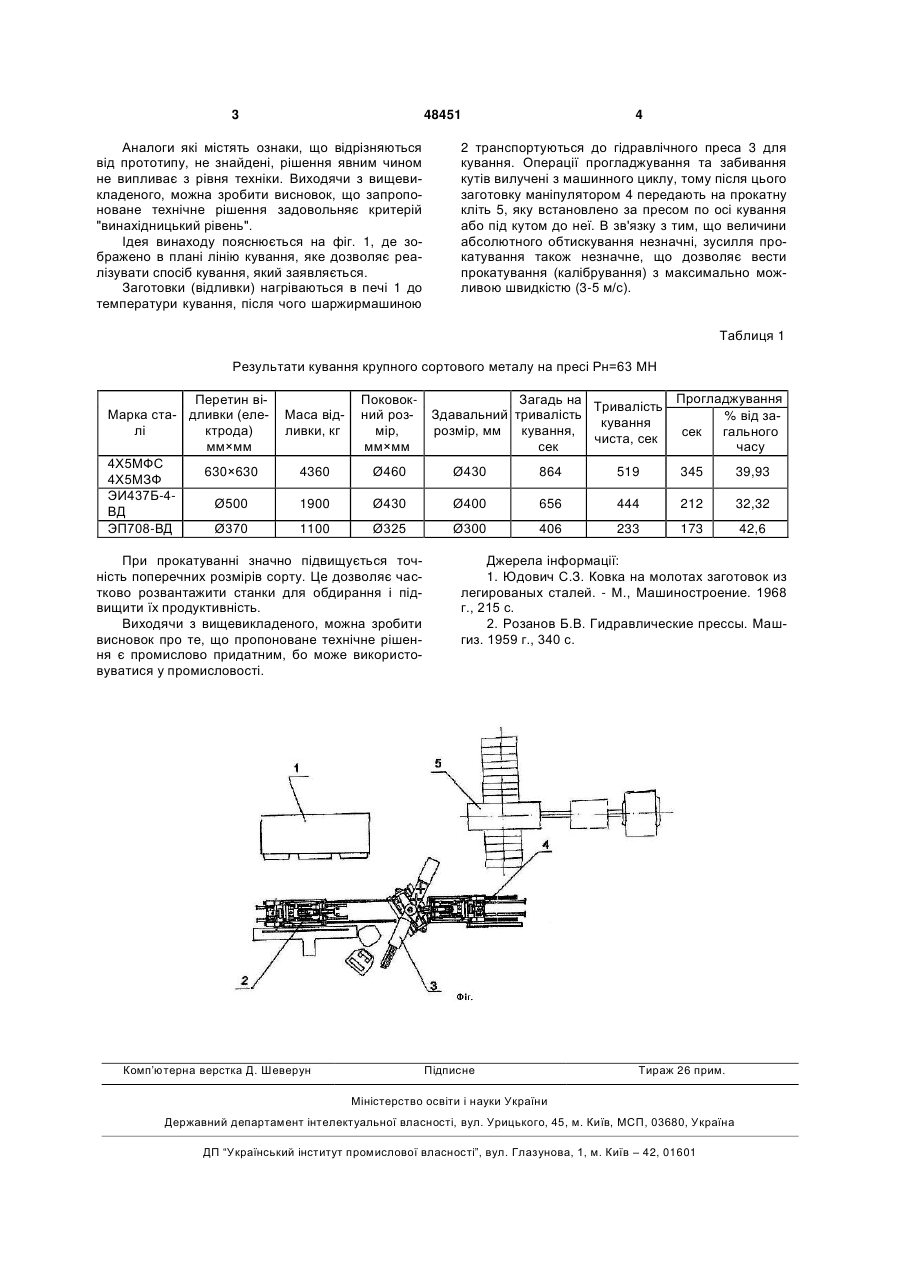

Спосіб кування сортового металу, який включає операції нагрівання, кування та транспортування заготівок від агрегата до агрегата, який відрізняється тим, що операції прогладжування і забивання кутів, які здійснюються при куванні, проводять на прокатній (калібрувальній) кліті. (19) (21) u200909634 (22) 21.09.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ОБДУЛ ДМИТРО ВАСИЛЬОВИЧ, ОБДУЛ ВАСИЛЬ ДМИТРОВИЧ, ЧИГИРИНСЬКИЙ ВАЛЕРІЙ ВІКТОРОВИЧ, ДЕРГАЧЕВ ОЛЕКСАНДР ВИКТОРОВИЧ, ДУВІНГ ВІРА ВАСИЛІВНА 3 48451 Аналоги які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного, можна зробити висновок, що запропоноване технічне рішення задовольняє критерій "винахідницький рівень". Ідея винаходу пояснюється на фіг. 1, де зображено в плані лінію кування, яке дозволяє реалізувати спосіб кування, який заявляється. Заготовки (відливки) нагріваються в печі 1 до температури кування, після чого шаржирмашиною 4 2 транспортуються до гідравлічного преса 3 для кування. Операції прогладжування та забивання кутів вилучені з машинного циклу, тому після цього заготовку маніпулятором 4 передають на прокатну кліть 5, яку встановлено за пресом по осі кування або під кутом до неї. В зв'язку з тим, що величини абсолютного обтискування незначні, зусилля прокатування також незначне, що дозволяє вести прокатування (калібрування) з максимально можливою швидкістю (3-5 м/с). Таблиця 1 Результати кування крупного сортового металу на пресі Рн=63 МН Перетин віМарка ста- дливки (елелі ктрода) мм×мм 4Х5МФС 630×630 4Х5МЗФ ЭИ437Б-4Ø500 ВД ЭП708-ВД Ø370 Прогладжування Загадь на Тривалість Здавальний тривалість % від закування розмір, мм кування, сек гального чиста, сек сек часу Маса відливки, кг Поковокний розмір, мм×мм 4360 Ø460 Ø430 864 519 345 39,93 1900 Ø430 Ø400 656 444 212 32,32 1100 Ø325 Ø300 406 233 173 42,6 При прокатуванні значно підвищується точність поперечних розмірів сорту. Це дозволяє частково розвантажити станки для обдирання і підвищити їх продуктивність. Виходячи з вищевикладеного, можна зробити висновок про те, що пропоноване технічне рішення є промислово придатним, бо може використовуватися у промисловості. Комп’ютерна верстка Д. Шеверун Джерела інформації: 1. Юдович С.З. Ковка на молотах заготовок из легированых сталей. - М., Машиностроение. 1968 г., 215 с. 2. Розанов Б.В. Гидравлические прессы. Машгиз. 1959 г., 340 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
