Спосіб фасування бітуму і бітумна стрічка

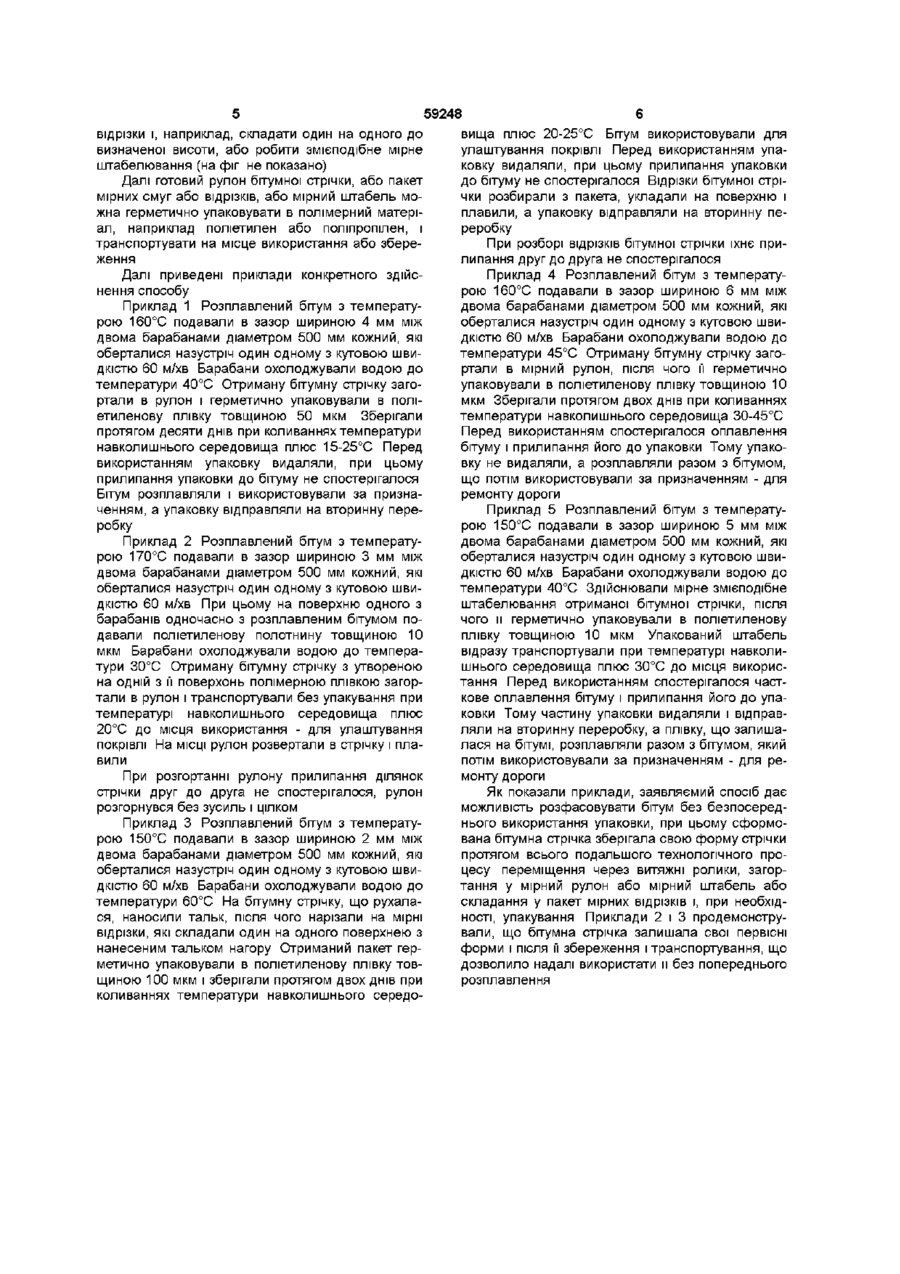

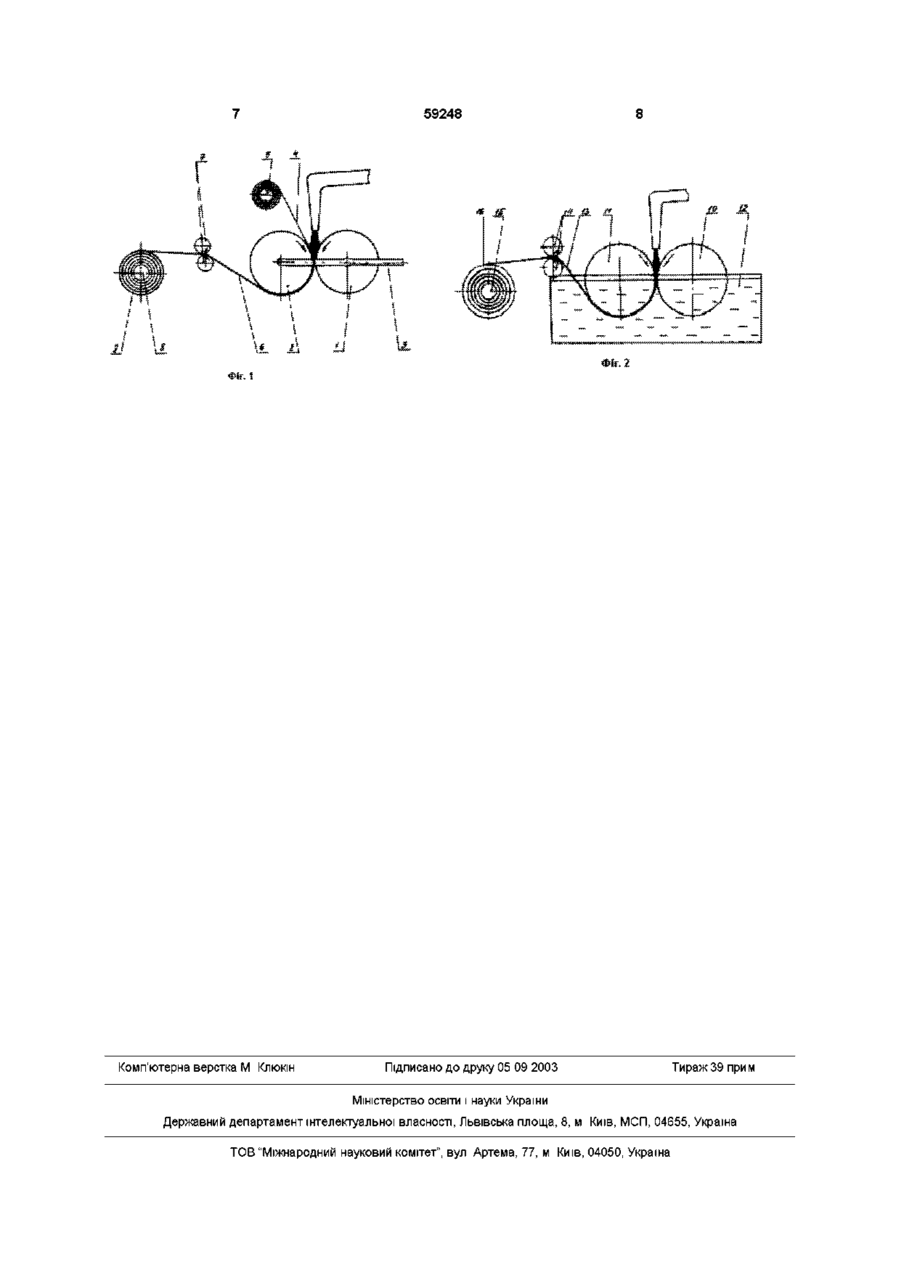

1 Спосіб фасування бітуму в розплавленому стані, який відрізняється тим, що розплавлений бітум одночасно формують у стрічку і охолоджують шляхом подачі його в зазор між двома барабанами, що обертаються назустріч один одному і які безупинно охолоджують до температури не вище 60°С, після чого рухому стрічку нарізують на мірні смуги 2 Спосіб за п 1, який відрізняється тим, що зазор між барабанами складає 2-6 мм 3 Спосіб за пп 1 або 2, який відрізняється тим, що барабани охолоджують шляхом безупинної циркуляції води через їхні порожнини 4 Спосіб за пп 1 або 2, який відрізняється тим, що барабани охолоджують шляхом часткового розміщення їх у ємності з циркулюючою водою 5 Спосіб за пп 1 або 2, або 3, або 4, який відрізняється тим, що стрічку протягають через витяжні ролики 6 Спосіб за пп 1 або 2, або 3, або 4, або 5, який відрізняється тим, що одночасно з розплавле ним бітумом на поверхню одного з барабанів подають полімерне полотно 7 Спосіб за пп 1 або 2, або 3, або 4, або 5, який відрізняється тим, що на одну з поверхонь рухомої стрічки наносять протиадгезійний порошок 8 Спосіб за п 7, який відрізняється тим, що як протиадгезійний порошок використовують тальк або гранітний пил, або пісок 9 Спосіб за пп 1 або 2, або 3, або 4, або 5, або 6, або 7, або 8, який відрізняється тим, що перед відрізанням мірної смуги рухому стрічку загортають у рулон 10 Спосіб за пп 1 або 2, або 3, або 4, або 5, або 6, або 7, або 8, який відрізняється тим, що перед відрізанням мірної смуги здійснюють змієподібне штабелювання рухомої стрічки 11 Спосіб за пп 1 або 2, або 3, або 4, або 5, або 6, або 7, або 8, що відрізняється тим, що мірні смуги укладають у штабель 12 Спосіб по пп 1 або 9, або 10, або 11, який відрізняється тим, що мірну смугу або рулон, або змієподібний штабель, або штабель мірних смуг герметично упаковують у полімерний матеріал 13 Бітумна стрічка, що отримана за одним зі способів 1-8 00 ю Винахід відноситься до нафтопереробної промисловості, а саме, до технології фасування бітуму, який подають на фасування в розплавленому стані Відомий спосіб фасування бітуму (див ДСТ 1510-84), при якому розплавлений бітум заливають безпосередньо у чотирьох - п'ятишарові паперові мішки, після чого залишають остигати у відкритих мішках Недоліком відомого способу є те, що така технологія фасування бітуму вимагає обов'язкового використання упаковки, яка не плавиться, зокрема, паперової При цьому розплавлений бітум прилипає до упаковки, що при подальшому використанні бітуму утрудняє його відділення від папера Крім того, для застигання розлитого в мішки бітуму до придбання транспортабельного стану необхідні додаткові площі, при цьому в процесі остигання бітуму, що є тривалим, у повітря виділяються канцерогенні речовини Використання паперових МІШКІВ як упакування бітуму вимагає їхньої утилізації, як правило, спалюванням, у результаті якого в повітря також виділяються канцерогени Від ТОГО, ЩО при підвищених температурах навколишнього середовища бітум утрачає форму, при збереженні розфасованого відомим способом бітуму виключається можливість складання упакувань один на одного, що також викликає необхідність додаткових площ В основу винаходу поставлена задача створити такий спосіб фасування бітуму, у якому нові технологічні прийоми дозволили б забезпечити 59248 можливість його здійснення без використання упаковки і виключити усі вищевказані недоліки Поставлена задача вирішується тим, що в способі фасування бітуму в розплавленому стані, згідно з винаходом розплавлений бітум одночасно формують у стрічку і охолоджують шляхом подачі його в зазор між двома барабанами, що обертаються назустріч один одному і які безупинно охолоджують до температури не вище 60°С, після чого стрічку, що рухається, нарізують на мірні смуги, Оптимальна величина зазору між барабанами складає 2-6 мм Барабани охолоджують шляхом безупинної циркуляції води через їхні порожнини або шляхом часткового розміщення їх у ємності з циркулюючою водою Для надання бітумній стрічці направленого руху стрічку протягають через витяжні ролики Для придания однієї з поверхонь бітумної стрічки протиадгезійних властивостей одночасно з розплавленим бітумом на поверхню одного з барабанів подають полімерне полотно, або на одну з поверхонь стрічки, що рухається, наносять протиадгезійний порошок, в якості якого використовують тальк або гранітний пил або пісок За вищеописаними способами отримують бітумну стрічку Для зручності подальшого зберігання або транспортування перед відрізанням мірної смуги стрічку, що рухається, загортають у рулон, або здійснюють змієподібне штабелювання стрічки, або мірні смуги укладають у штабель, після чого герметично упаковують у полімерний матеріал Перевага способу, що заявляється, полягає в тім, що завдяки такому проведенню процесу виключається необхідність використання упаковки безпосередньо при фасуванні бітуму Охолодження бітуму в технологічному процесі дозволяє надалі робити герметичне упакування його в полімерні матеріали, що при використанні бітуму легко відокремлюються від нього і, у наслідку, не вимагають утилізації спалюванням, або, у випадку оплавлення бітуму і прилипання до упаковки, завдяки подібному з бітумом хімічному складу, розплавляються і використовуються разом з ним Формування й охолодження бітуму при проведенні процесу фасування дозволяють виключити необхідність додаткових площ для його остигання і формування, забезпечити можливість його транспортування безпосередньо після фасування, а також поліпшити екологію навколишнього середовища Можливість герметичного упакування бітуму дозволяє складати упаковки бітуму один на одного, тому що у випадку розм'якшення бітуму при підвищенні температури навколишнього середовища він не розтікається, а займає форму упаковки Для розкриття сутності способу на фігурах креслення представлені варіанти установки для його здійснення На фіг 1 показана установка, у якій барабани охолоджуються циркуляцією води через їхні порожнини і на поверхню одного з барабанів подають полімерну полотнину, на фіг 2 установка, у якій барабани охолоджуються шля хом часткового розміщення в ємності з циркулюючою водою Спосіб фасування бітуму здійснюється так За варіантом 1 (фіг 1) Розплавлений бітум з температурою 130-180°С подають у зазор шириною 2-6 мм між двома приводними барабанами 1 і 2, що обертаються назустріч один одному і які безупинно охолоджують до температури не вище 60°С водою, що циркулює через їхні порожнини, сполучені з трубопроводом 3 Одночасно з розплавленим бітумом на поверхню барабана 2 подають полімерне полотно 4, наприклад поліетиленове або поліпропіленове, яке намотане на вал 5, розміщений вище барабана 2 Бітум, надходячи в зазор між барабанами 1 і 2, одночасно формується в стрічку, прилипає до полімерного полотна 4 і охолоджується від барабанів 1 і 2 до їхньої температури Далі сформована й охолоджена бітумна стрічка 6 з утвореної на одній з її поверхонь полімерною плівкою обгинає поверхню барабана 2 і через витяжні ролики 7 надходить у зону безпосереднього фасування, де її, наприклад, накручують за допомогою приводного вала 8 у мірний рулон 9 Після ЦЬОГО стрічку 6 розрізають упоперек у будьякому МІСЦІ між рулоном 9 і витяжними роликами 7 Рулон 9 знімають з вала 8 і на вал 8 накручують край стрічки 6, що рухається від витяжних роликів 7 У зоні фасування бітумну стрічку 6 можна також нарізати на мірні смуги або відрізки і, наприклад складати один на одного до визначеної висоти, або робити змієподібне мірне штабелювання (на фіг не показано) Далі готовий рулон бітумної стрічки, або пакет мірних смуг або відрізків, або мірний штабель можна герметично упаковувати в полімерний матеріал, наприклад поліетилен або поліпропілен, і транспортувати на місце використання або збереження За варіантом 2 Розплавлений бітум з температурою 130-180°С подають у зазор шириною 2-6 мм між двома приводними барабанами 10 і 11, які обертаються назустріч один одному і розміщені в ємності 12 з водою так, що їхні осі знаходяться в одній площині з верхнім рівнем води Барабани 10 і 11 безупинно охолоджують до температури не вище 60°С шляхом циркуляції води в ємності 12 Бітум, надходячи в зазор між барабанами 10 і 11, одночасно формується в стрічку і охолоджується від барабанів 10 і 11 до їхньої температури Далі сформована й охолоджена бітумна стрічка 13 обгинає поверхню барабана 11 і через витяжні ролики 14 надходить у зону безпосереднього фасування У процесі руху бітумної стрічки 13 від витяжних роликів 14 до зони фасування на її верхню поверхню можна наносити протиадгезійний порошок, наприклад тальк або гранітний пил або пісок У зоні фасування бітумну стрічку 13, наприклад, закручують за допомогою приводного вала 15 у мірний рулон 16, після чого розрізають упоперек у будь-якому МІСЦІ між рулоном 16 і витяжними роликами 14 Рулон 16 знімають з вала 15 і на вал 15 накручують край стрічки 13, що рухається від витяжних роликів 14 У зоні фаеування бітумну стрічку 13 можна також, як і в прикладі 1, нарізати на мірні смуги або 59248 відрізки і, наприклад, складати один на одного до визначеної висоти, або робити змієподібне мірне штабелювання (на фіг не показано) Далі готовий рулон бітумної стрічки, або пакет мірних смуг або відрізків, або мірний штабель можна герметично упаковувати в полімерний матеріал, наприклад поліетилен або поліпропілен, і транспортувати на місце використання або збереження Далі приведені приклади конкретного здійснення способу Приклад 1 Розплавлений бітум з температурою 160°С подавали в зазор шириною 4 мм між двома барабанами діаметром 500 мм кожний, які оберталися назустріч один одному з кутовою швидкістю 60 м/хв Барабани охолоджували водою до температури 40°С Отриману бітумну стрічку загортали в рулон і герметично упаковували в поліетиленову плівку товщиною 50 мкм Зберігали протягом десяти днів при коливаннях температури навколишнього середовища плюс 15-25°С Перед використанням упаковку видаляли, при цьому прилипання упаковки до бітуму не спостерігалося Бітум розплавляли і використовували за призначенням, а упаковку відправляли на вторинну переробку Приклад 2 Розплавлений бітум з температурою 170°С подавали в зазор шириною 3 мм між двома барабанами діаметром 500 мм кожний, які оберталися назустріч один одному з кутовою швидкістю 60 м/хв При цьому на поверхню одного з барабанів одночасно з розплавленим бітумом подавали поліетиленову полотнину товщиною 10 мкм Барабани охолоджували водою до температури 30°С Отриману бітумну стрічку з утвореною на одній з її поверхонь полімерною плівкою загортали в рулон і транспортували без упакування при температурі навколишнього середовища плюс 20°С до місця використання - для улаштування покрівлі На МІСЦІ рулон розвертали в стрічку і плавили При розгортанні рулону прилипання ділянок стрічки друг до друга не спостерігалося, рулон розгорнувся без зусиль і цілком Приклад 3 Розплавлений бітум з температурою 150°С подавали в зазор шириною 2 мм між двома барабанами діаметром 500 мм кожний, які оберталися назустріч один одному з кутовою швидкістю 60 м/хв Барабани охолоджували водою до температури 60°С На бітумну стрічку, що рухалася, наносили тальк, після чого нарізали на мірні відрізки, які складали один на одного поверхнею з нанесеним тальком нагору Отриманий пакет герметично упаковували в поліетиленову плівку товщиною 100 мкм і зберігали протягом двох днів при коливаннях температури навколишнього середо вища плюс 20-25°С Бітум використовували для улаштування покрівлі Перед використанням упаковку видаляли, при цьому прилипання упаковки до бітуму не спостерігалося Відрізки бітумної стрічки розбирали з пакета, укладали на поверхню і плавили, а упаковку відправляли на вторинну переробку При розборі відрізків бітумної стрічки їхнє прилипання друг до друга не спостерігалося Приклад 4 Розплавлений бітум з температурою 160°С подавали в зазор шириною 6 мм між двома барабанами діаметром 500 мм кожний, які оберталися назустріч один одному з кутовою швидкістю 60 м/хв Барабани охолоджували водою до температури 45°С Отриману бітумну стрічку загортали в мірний рулон, після чого її герметично упаковували в поліетиленову плівку товщиною 10 мкм Зберігали протягом двох днів при коливаннях температури навколишнього середовища 30-45°С Перед використанням спостерігалося оплавлення бітуму і прилипання його до упаковки Тому упаковку не видаляли, а розплавляли разом з бітумом, що потім використовували за призначенням - для ремонту дороги Приклад 5 Розплавлений бітум з температурою 150°С подавали в зазор шириною 5 мм між двома барабанами діаметром 500 мм кожний, які оберталися назустріч один одному з кутовою швидкістю 60 м/хв Барабани охолоджували водою до температури 40°С Здійснювали мірне змієподібне штабелювання отриманої бітумної стрічки, після чого и герметично упаковували в поліетиленову плівку товщиною 10 мкм Упакований штабель відразу транспортували при температурі навколишнього середовища плюс 30°С до місця використання Перед використанням спостерігалося часткове оплавлення бітуму і прилипання його до упаковки Тому частину упаковки видаляли і відправляли на вторинну переробку, а плівку, що залишалася на бітумі, розплавляли разом з бітумом, який потім використовували за призначенням - для ремонту дороги Як показали приклади, заявляємий спосіб дає можливість розфасовувати бітум без безпосереднього використання упаковки, при цьому сформована бітумна стрічка зберігала свою форму стрічки протягом всього подальшого технологічного процесу переміщення через витяжні ролики, загортання у мірний рулон або мірний штабель або складання у пакет мірних відрізків і, при необхідності, упакування Приклади 2 і 3 продемонстрували, що бітумна стрічка залишала свої первісні форми і після її збереження і транспортування, що дозволило надалі використати и без попереднього розплавлення 59248 Комп'ютерна верстка М Клюкш Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
