Портативний спектрометр-дозиметр іонізуючого випромінювання

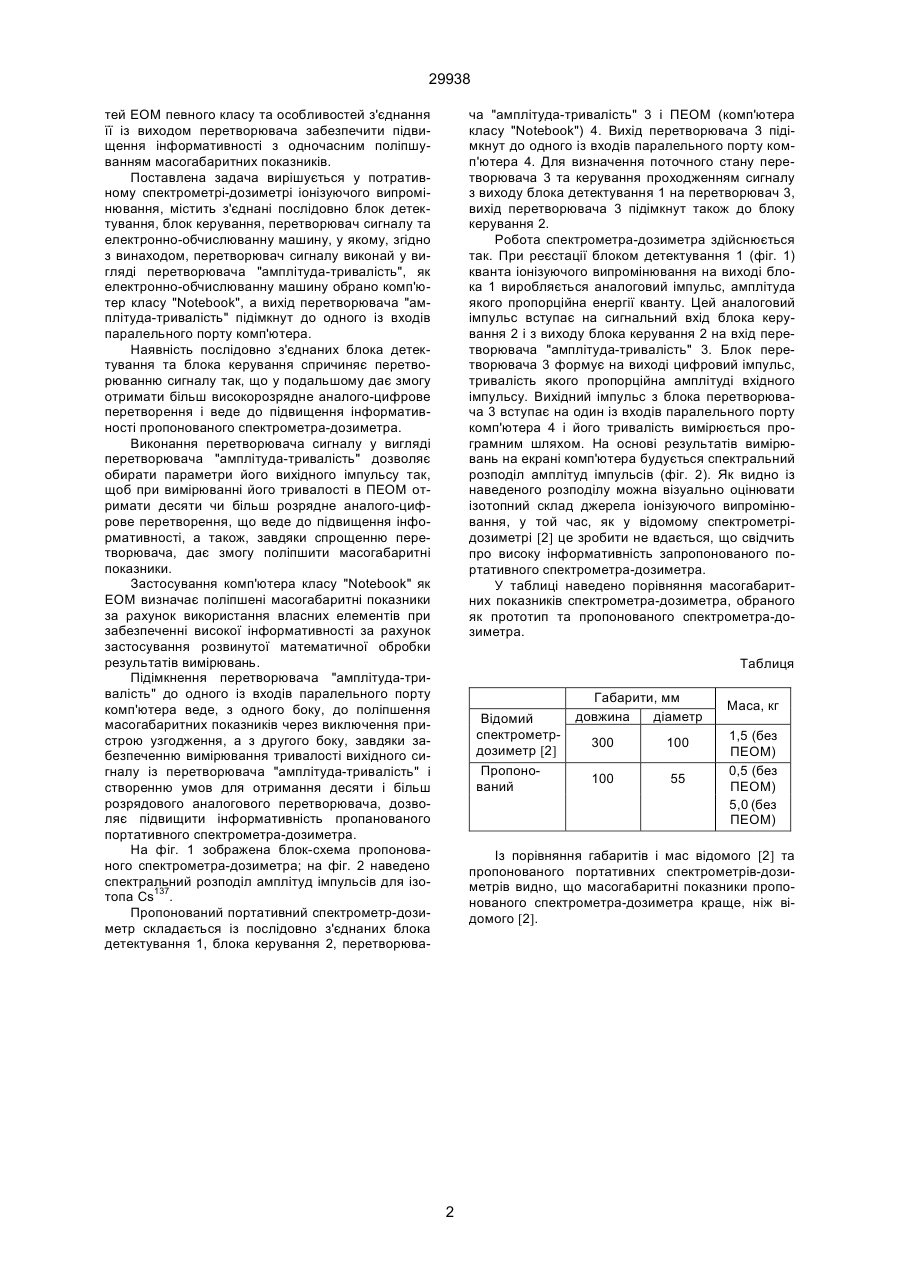

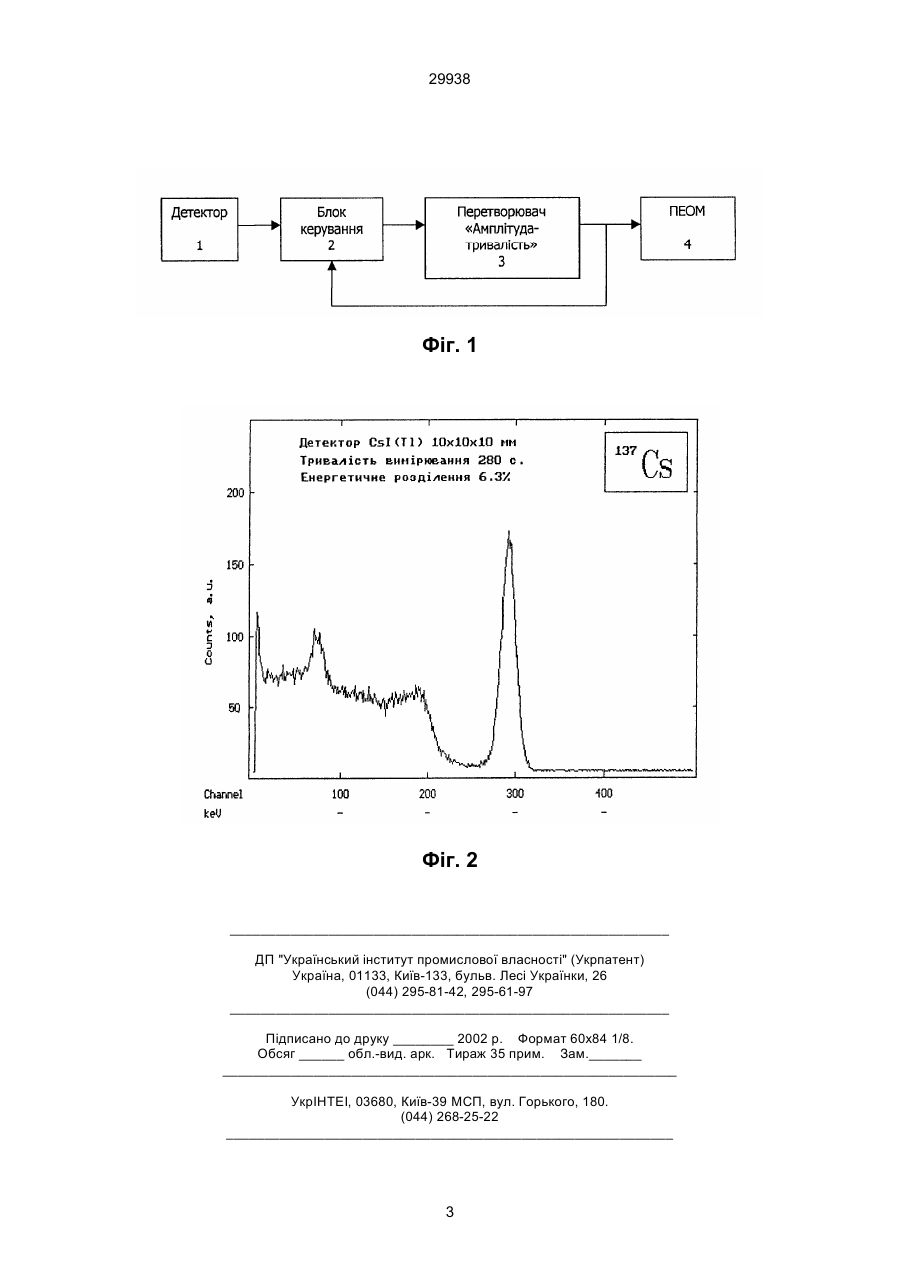

Портативний спектрометр-дозиметр іонізуючого випромінювання, який містить з'єднані послідовно блок детектування, блок керування, перетворювач сигналу та електронно-обчислювальну машину, який відрізняється тим, що перетворювач сигналу виконан у вигляді перетворювача "амплітуда-тривалість", як електронно-обчислювальну машину обрано комп'ютер класу "Notebook", а вихід перетворювача "амплітуда-тривалість" підімкнут до одного із входів паралельного порту комп'ютера. (19) (21) 97105269 (22) 29.10.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Даншин Євген Олександрович, Рижиков Володимир Діомидович, Філімонов Олександр Євгенович (73) HАУКОВО-ТЕХНОЛОГІЧНИЙ ЦЕНТР РАДІАЦІЙНОГО ПРИЛАДОБУДУВАННЯ 29938 тей ЕОМ певного класу та особливостей з'єднання її із виходом перетворювача забезпечити підвищення інформативності з одночасним поліпшуванням масогабаритних показників. Поставлена задача вирішується у потративному спектрометрі-дозиметрі іонізуючого випромінювання, містить з'єднані послідовно блок детектування, блок керування, перетворювач сигналу та електронно-обчислюванну машину, у якому, згідно з винаходом, перетворювач сигналу виконай у вигляді перетворювача "амплітуда-тривалість", як електронно-обчислюванну машину обрано комп'ютер класу "Notebook", а вихід перетворювача "амплітуда-тривалість" підімкнут до одного із входів паралельного порту комп'ютера. Наявність послідовно з'єднаних блока детектування та блока керування спричиняє перетворюванню сигналу так, що у подальшому дає змогу отримати більш високорозрядне аналого-цифрове перетворення і веде до підвищення інформативності пропонованого спектрометра-дозиметра. Виконання перетворювача сигналу у вигляді перетворювача "амплітуда-тривалість" дозволяє обирати параметри його вихідного імпульсу так, щоб при вимірюванні його тривалості в ПЕОМ отримати десяти чи більш розрядне аналого-цифрове перетворення, що веде до підвищення інформативності, а також, завдяки спрощенню перетворювача, дає змогу поліпшити масогабаритні показники. Застосування комп'ютера класу "Notebook" як ЕОМ визначає поліпшені масогабаритні показники за рахунок використання власних елементів при забезпеченні високої інформативності за рахунок застосування розвинутої математичної обробки результатів вимірювань. Підімкнення перетворювача "амплітуда-тривалість" до одного із входів паралельного порту комп'ютера веде, з одного боку, до поліпшення масогабаритних показників через виключення пристрою узгодження, а з другого боку, завдяки забезпеченню вимірювання тривалості вихідного сигналу із перетворювача "амплітуда-тривалість" і створенню умов для отримання десяти і більш розрядового аналогового перетворювача, дозволяє підвищити інформативність пропанованого портативного спектрометра-дозиметра. На фіг. 1 зображена блок-схема пропонованого спектрометра-дозиметра; на фіг. 2 наведено спектральний розподіл амплітуд імпульсів для ізотопа Cs137. Пропонований портативний спектрометр-дозиметр складається із послідовно з'єднаних блока детектування 1, блока керування 2, перетворюва ча "амплітуда-тривалість" 3 і ПЕОМ (комп'ютера класу "Notebook") 4. Вихід перетворювача 3 підімкнут до одного із входів паралельного порту комп'ютера 4. Для визначення поточного стану перетворювача 3 та керування проходженням сигналу з виходу блока детектування 1 на перетворювач 3, вихід перетворювача 3 підімкнут також до блоку керування 2. Робота спектрометра-дозиметра здійснюється так. При реєстації блоком детектування 1 (фіг. 1) кванта іонізуючого випромінювання на виході блока 1 виробляється аналоговий імпульс, амплітуда якого пропорційна енергії кванту. Цей аналоговий імпульс вступає на сигнальний вхід блока керування 2 і з виходу блока керування 2 на вхід перетворювача "амплітуда-тривалість" 3. Блок перетворювача 3 формує на виході цифровий імпульс, тривалість якого пропорційна амплітуді вхідного імпульсу. Вихідний імпульс з блока перетворювача 3 вступає на один із входів паралельного порту комп'ютера 4 і його тривалість вимірюється програмним шляхом. На основі результатів вимірювань на екрані комп'ютера будується спектральний розподіл амплітуд імпульсів (фіг. 2). Як видно із наведеного розподілу можна візуально оцінювати ізотопний склад джерела іонізуючого випромінювання, у той час, як у відомому спектрометрідозиметрі [2] це зробити не вдається, що свідчить про високу інформативність запропонованого портативного спектрометра-дозиметра. У таблиці наведено порівняння масогабаритних показників спектрометра-дозиметра, обраного як прототип та пропонованого спектрометра-дозиметра. Таблиця Відомий спектрометрдозиметр [2] Пропонований Габарити, мм довжина діаметр 300 100 100 55 Маса, кг 1,5 (без ПЕОМ) 0,5 (без ПЕОМ) 5,0 (без ПЕОМ) Із порівняння габаритів і мас відомого [2] та пропонованого портативних спектрометрів-дозиметрів видно, що масогабаритні показники пропонованого спектрометра-дозиметра краще, ніж відомого [2]. 2 29938 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
