Сінозбиральна машина

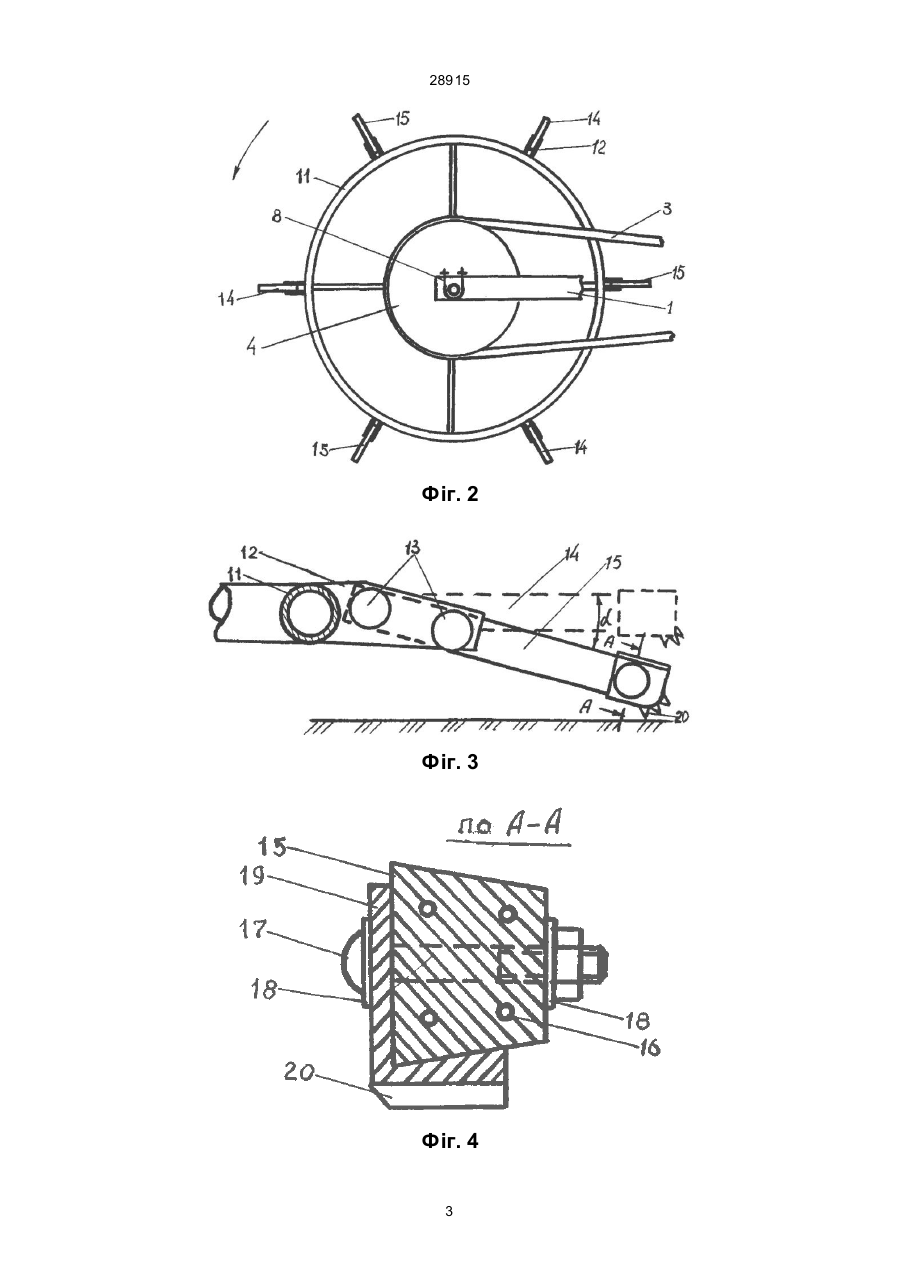

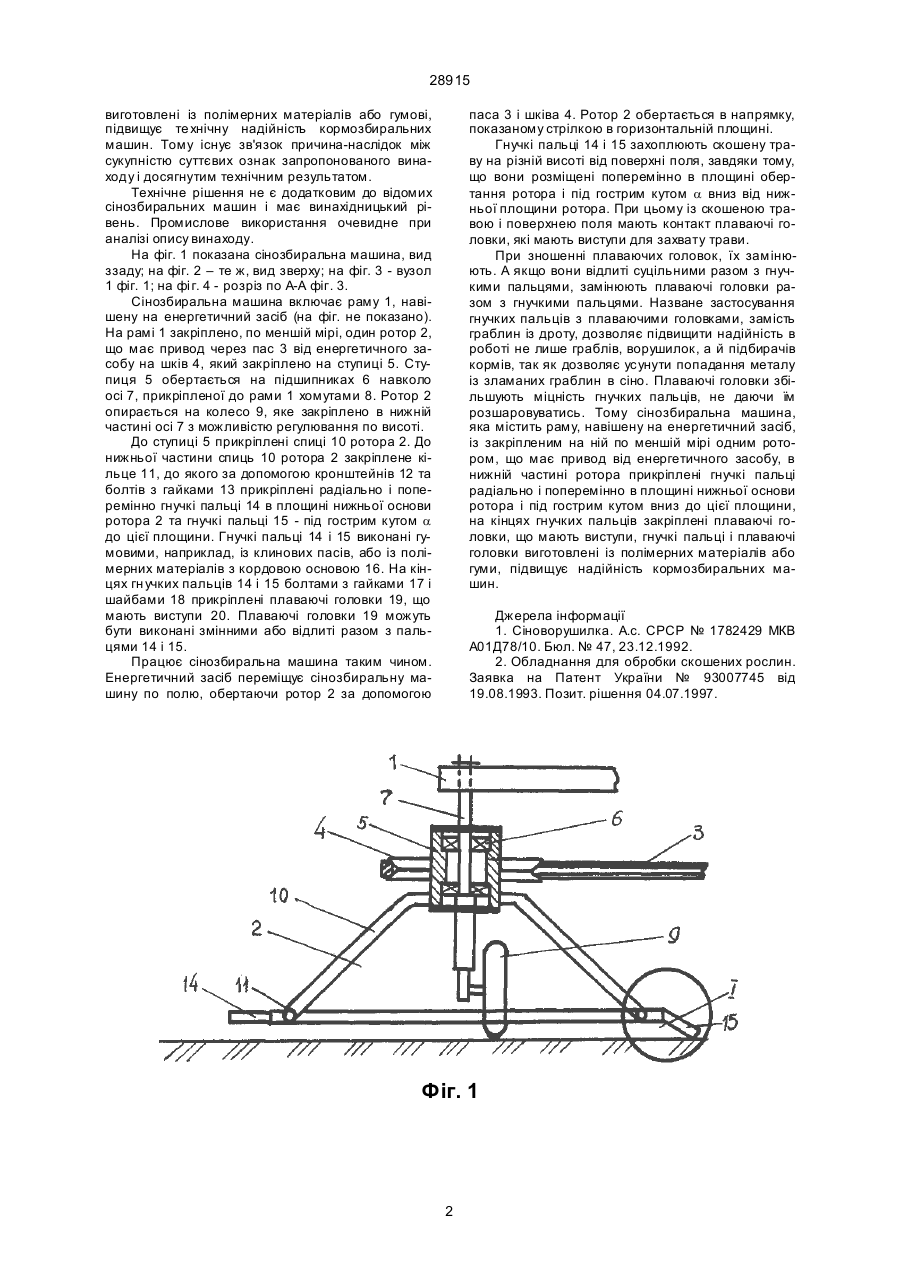

1. Сінозбиральна машина, яка містить раму, навішену на енергетичний засіб, із закріпленим на ній, по меншій мірі, одним ротором, що має привод 28915 виготовлені із полімерних матеріалів або гумові, підвищує те хнічну надійність кормозбиральних машин. Тому існує зв'язок причина-наслідок між сукупністю суттєвих ознак запропонованого винаходу і досягнутим технічним результатом. Технічне рішення не є додатковим до відомих сінозбиральних машин і має винахідницький рівень. Промислове використання очевидне при аналізі опису винаходу. На фіг. 1 показана сінозбиральна машина, вид ззаду; на фіг. 2 – те ж, вид зверху; на фіг. 3 - вузол 1 фіг. 1; на фі г. 4 - розріз по А-А фіг. 3. Сінозбиральна машина включає раму 1, навішену на енергетичний засіб (на фіг. не показано). На рамі 1 закріплено, по меншій мірі, один ротор 2, що має привод через пас 3 від енергетичного засобу на шків 4, який закріплено на ступиці 5. Ступиця 5 обертається на підшипниках 6 навколо осі 7, прикріпленої до рами 1 хомутами 8. Ротор 2 опирається на колесо 9, яке закріплено в нижній частині осі 7 з можливістю регулювання по висоті. До ступиці 5 прикріплені спиці 10 ротора 2. До нижньої частини спиць 10 ротора 2 закріплене кільце 11, до якого за допомогою кронштейнів 12 та болтів з гайками 13 прикріплені радіально і поперемінно гнучкі пальці 14 в площині нижньої основи ротора 2 та гнучкі пальці 15 - під гострим кутом a до цієї площини. Гнучкі пальці 14 і 15 виконані гумовими, наприклад, із клинових пасів, або із полімерних матеріалів з кордовою основою 16. На кінцях гн учких пальців 14 і 15 болтами з гайками 17 і шайбами 18 прикріплені плаваючі головки 19, що мають виступи 20. Плаваючі головки 19 можуть бути виконані змінними або відлиті разом з пальцями 14 і 15. Працює сінозбиральна машина таким чином. Енергетичний засіб переміщує сінозбиральну машину по полю, обертаючи ротор 2 за допомогою паса 3 і шківа 4. Ротор 2 обертається в напрямку, показаному стрілкою в горизонтальній площині. Гнучкі пальці 14 і 15 захоплюють скошену траву на різній висоті від поверхні поля, завдяки тому, що вони розміщені поперемінно в площині обертання ротора і під гострим кутом a вниз від нижньої площини ротора. При цьому із скошеною травою і поверхнею поля мають контакт плаваючі головки, які мають виступи для захвату трави. При зношенні плаваючих головок, їх замінюють. А якщо вони відлиті суцільними разом з гнучкими пальцями, замінюють плаваючі головки разом з гнучкими пальцями. Назване застосування гнучких пальців з плаваючими головками, замість граблин із дроту, дозволяє підвищити надійність в роботі не лише граблів, ворушилок, а й підбирачів кормів, так як дозволяє усунути попадання металу із зламаних граблин в сіно. Плаваючі головки збільшують міцність гнучких пальців, не даючи їм розшаровуватись. Тому сінозбиральна машина, яка містить раму, навішену на енергетичний засіб, із закріпленим на ній по меншій мірі одним ротором, що має привод від енергетичного засобу, в нижній частині ротора прикріплені гнучкі пальці радіально і поперемінно в площині нижньої основи ротора і під гострим кутом вниз до цієї площини, на кінцях гнучких пальців закріплені плаваючі головки, що мають виступи, гнучкі пальці і плаваючі головки виготовлені із полімерних матеріалів або гуми, підвищує надійність кормозбиральних машин. Джерела інформації 1. Сіноворушилка. А.с. СРСР № 1782429 МКВ А01Д78/10. Бюл. № 47, 23.12.1992. 2. Обладнання для обробки скошених рослин. Заявка на Патент України № 93007745 від 19.08.1993. Позит. рішення 04.07.1997. Фіг. 1 2 28915 Фіг. 2 Фіг. 3 Фіг. 4 3 28915 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
