Спосіб передачі телемеханічної інформації

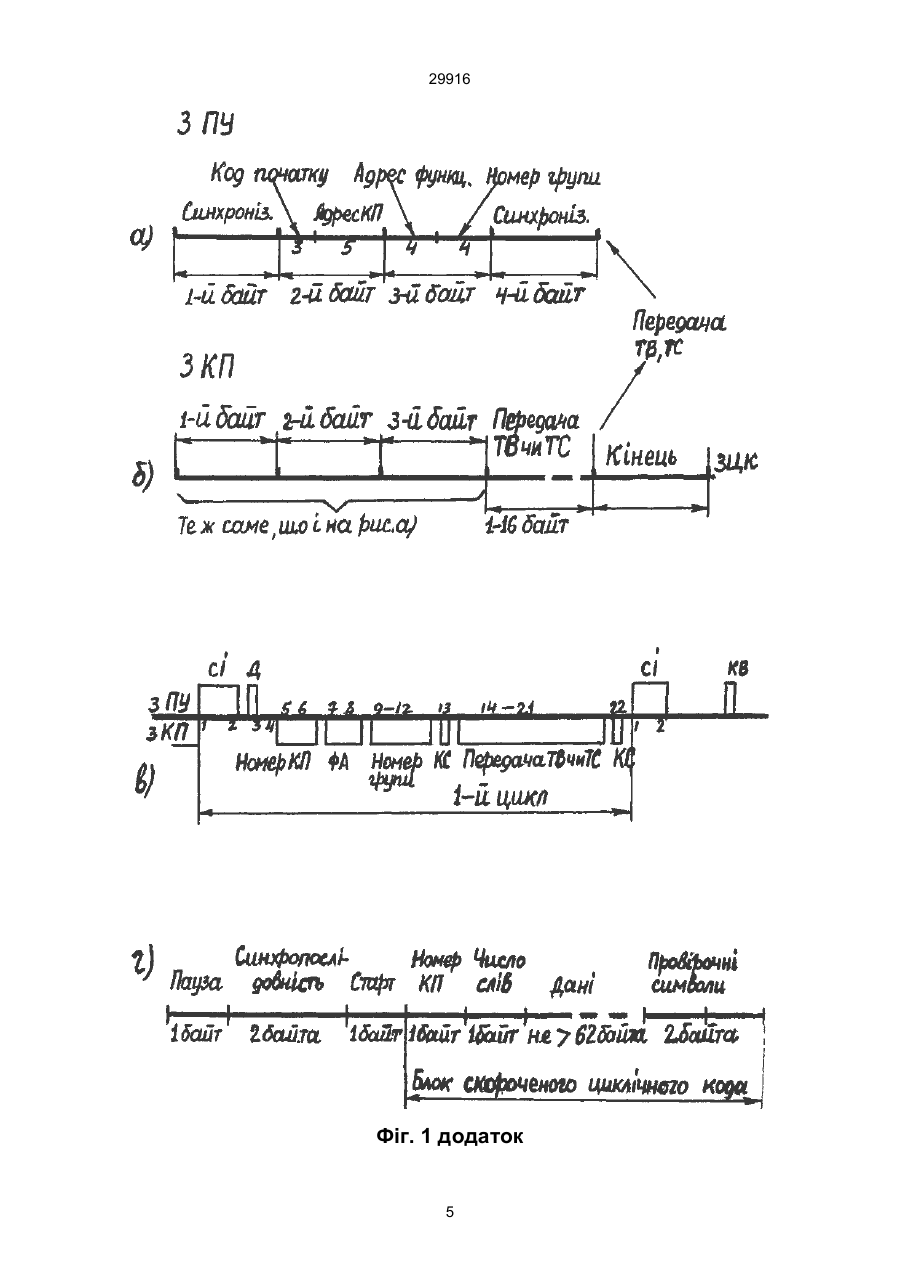

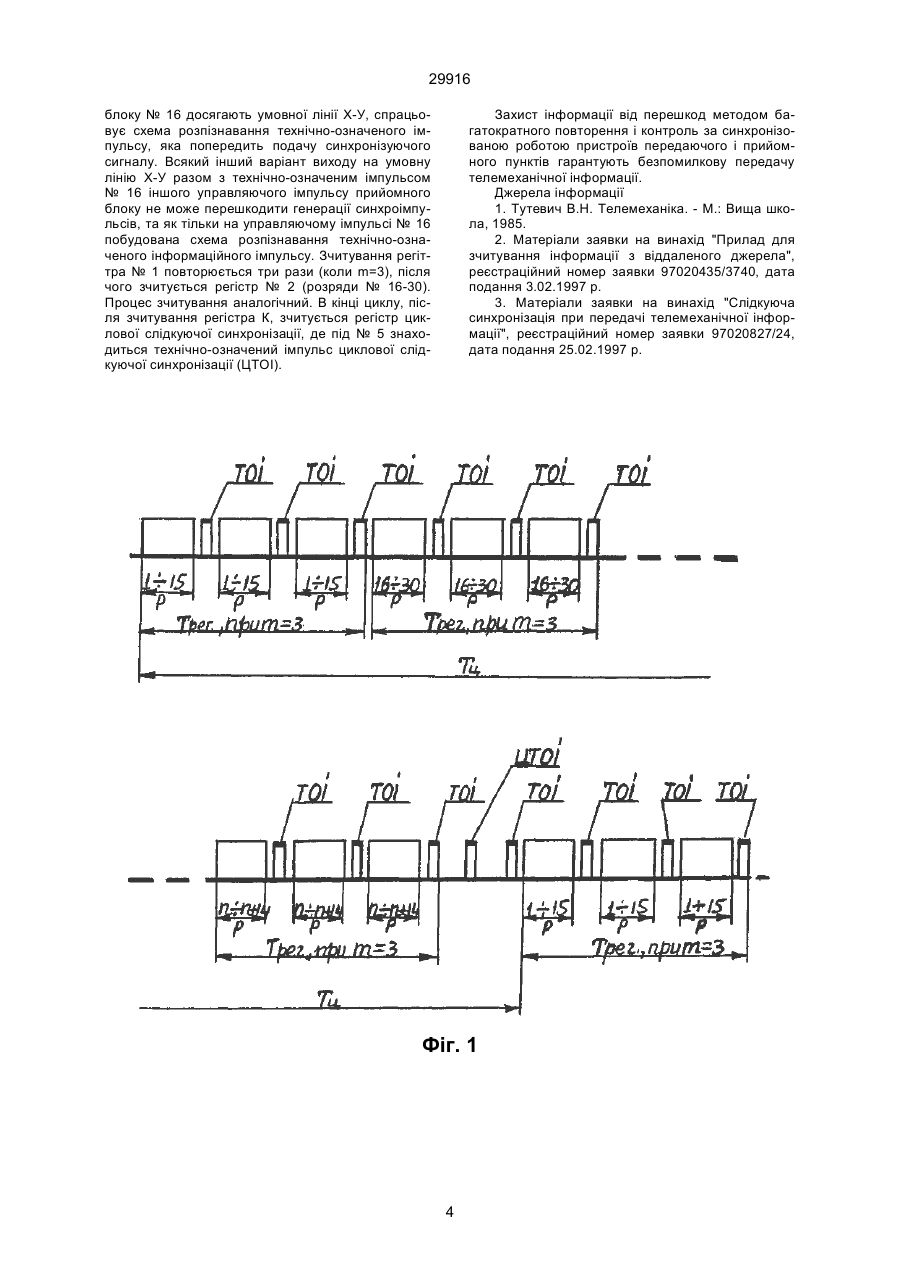

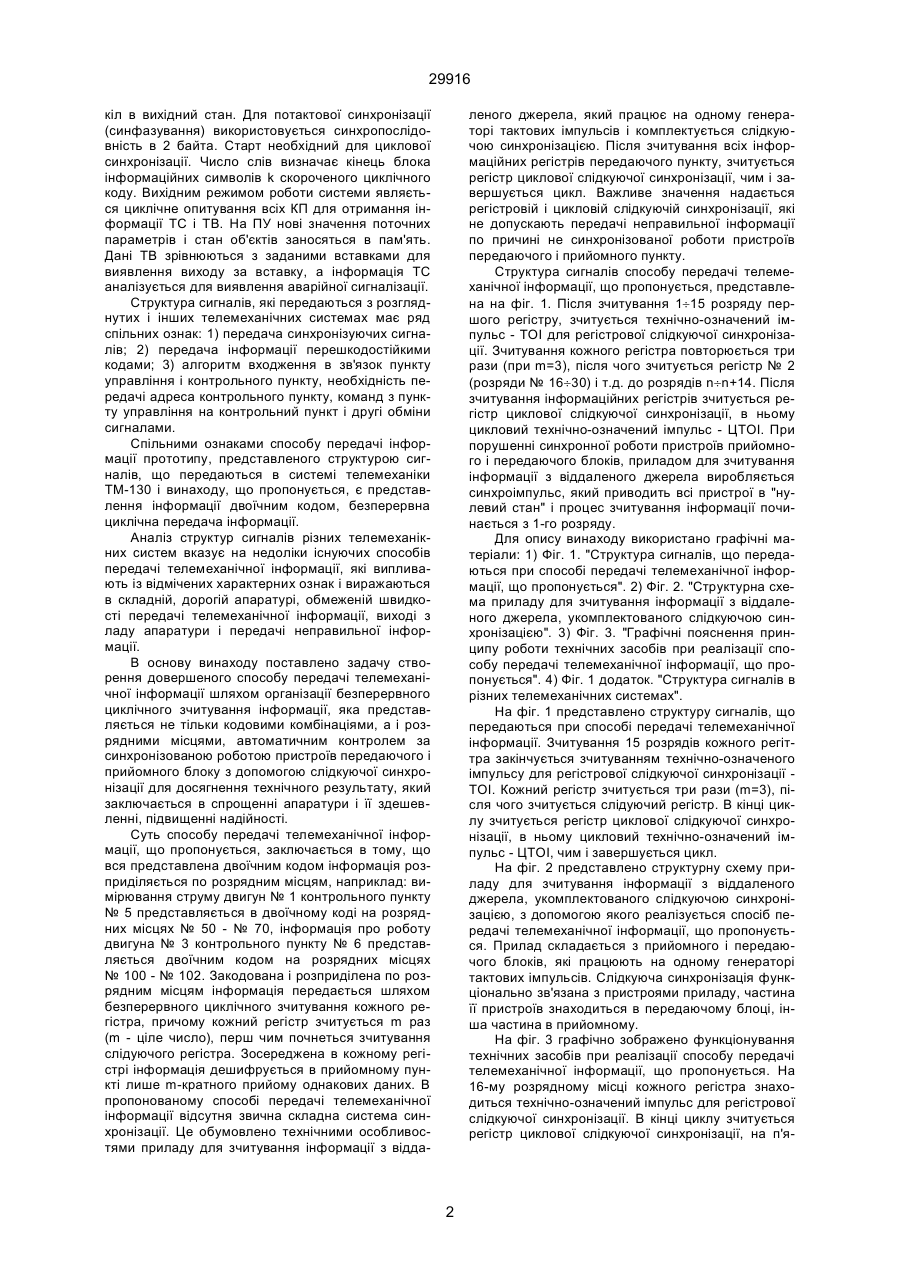

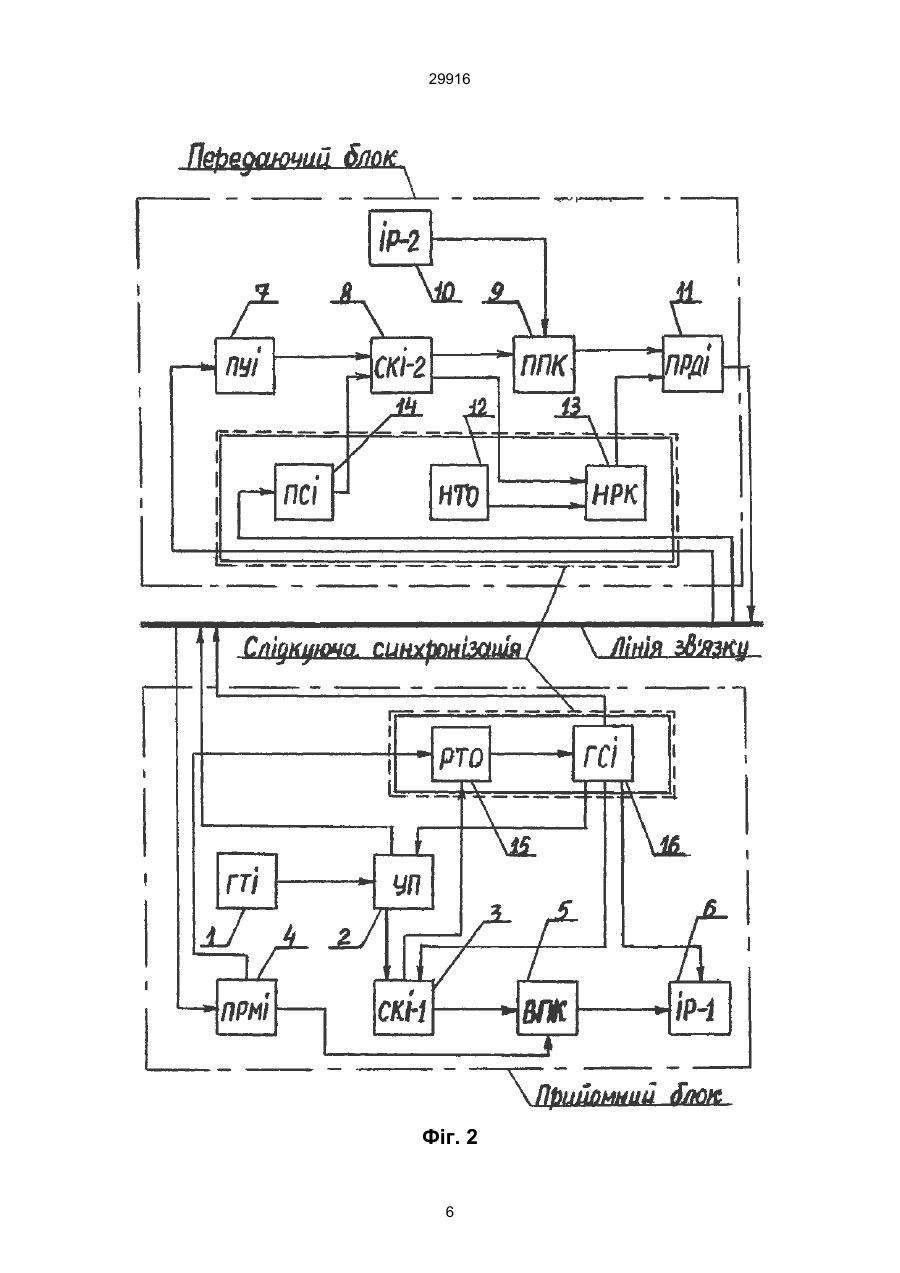

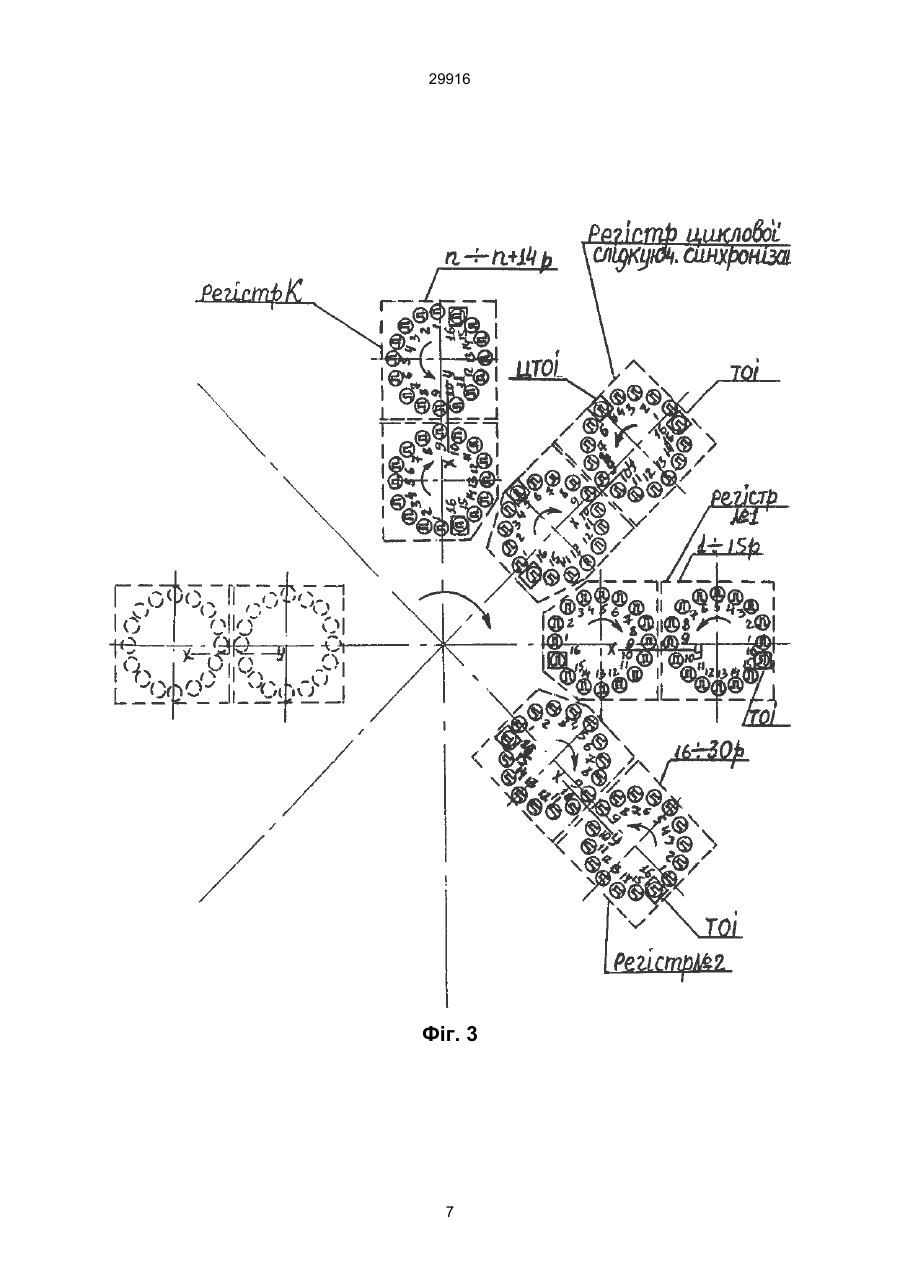

Спосіб передачі телемеханічної інформації, який включає безперервну циклічну передачу за 29916 кіл в вихідний стан. Для потактової синхронізації (синфазування) використовується синхропослідовність в 2 байта. Старт необхідний для циклової синхронізації. Число слів визначає кінець блока інформаційних символів k скороченого циклічного коду. Вихідним режимом роботи системи являється циклічне опитування всіх КП для отримання інформації ТС і ТВ. На ПУ нові значення поточних параметрів і стан об'єктів заносяться в пам'ять. Дані ТВ зрівнюються з заданими вставками для виявлення виходу за вставку, а інформація ТС аналізується для виявлення аварійної сигналізації. Структура сигналів, які передаються з розгляднутих і інших телемеханічних системах має ряд спільних ознак: 1) передача синхронізуючих сигналів; 2) передача інформації перешкодостійкими кодами; 3) алгоритм входження в зв'язок пункту управління і контрольного пункту, необхідність передачі адреса контрольного пункту, команд з пункту управління на контрольний пункт і другі обміни сигналами. Спільними ознаками способу передачі інформації прототипу, представленого структурою сигналів, що передаються в системі телемеханіки ТМ-130 і винаходу, що пропонується, є представлення інформації двоїчним кодом, безперервна циклічна передача інформації. Аналіз структур сигналів різних телемеханікних систем вказує на недоліки існуючих способів передачі телемеханічної інформації, які випливають із відмічених характерних ознак і виражаються в складній, дорогій апаратурі, обмеженій швидкості передачі телемеханічної інформації, виході з ладу апаратури і передачі неправильної інформації. В основу винаходу поставлено задачу створення довершеного способу передачі телемеханічної інформації шляхом організації безперервного циклічного зчитування інформації, яка представляється не тільки кодовими комбінаціями, а і розрядними місцями, автоматичним контролем за синхронізованою роботою пристроїв передаючого і прийомного блоку з допомогою слідкуючої синхронізації для досягнення технічного результату, який заключається в спрощенні апаратури і її здешевленні, підвищенні надійності. Суть способу передачі телемеханічної інформації, що пропонується, заключається в тому, що вся представлена двоїчним кодом інформація розприділяється по розрядним місцям, наприклад: вимірювання струму двигун № 1 контрольного пункту № 5 представляється в двоїчному коді на розрядних місцях № 50 - № 70, інформація про роботу двигуна № 3 контрольного пункту № 6 представляється двоїчним кодом на розрядних місцях № 100 - № 102. Закодована і розприділена по розрядним місцям інформація передається шляхом безперервного циклічного зчитування кожного регістра, причому кожний регістр зчитується m раз (m - ціле число), перш чим почнеться зчитування слідуючого регістра. Зосереджена в кожному регістрі інформація дешифрується в прийомному пункті лише m-кратного прийому однакових даних. В пропонованому способі передачі телемеханічної інформації відсутня звична складна система синхронізації. Це обумовлено технічними особливостями приладу для зчитування інформації з відда леного джерела, який працює на одному генераторі тактових імпульсів і комплектується слідкуючою синхронізацією. Після зчитування всіх інформаційних регістрів передаючого пункту, зчитується регістр циклової слідкуючої синхронізації, чим і завершується цикл. Важливе значення надається регістровій і цикловій слідкуючій синхронізації, які не допускають передачі неправильної інформації по причині не синхронізованої роботи пристроїв передаючого і прийомного пункту. Структура сигналів способу передачі телемеханічної інформації, що пропонується, представлена на фіг. 1. Після зчитування 1¸15 розряду першого регістру, зчитується технічно-означений імпульс - ТОІ для регістрової слідкуючої синхронізації. Зчитування кожного регістра повторюється три рази (при m=3), після чого зчитується регістр № 2 (розряди № 16¸30) і т.д. до розрядів n¸n+14. Після зчитування інформаційних регістрів зчитується регістр циклової слідкуючої синхронізації, в ньому цикловий технічно-означений імпульс - ЦТОІ. При порушенні синхронної роботи пристроїв прийомного і передаючого блоків, приладом для зчитування інформації з віддаленого джерела виробляється синхроімпульс, який приводить всі пристрої в "нулевий стан" і процес зчитування інформації починається з 1-го розряду. Для опису винаходу використано графічні матеріали: 1) Фіг. 1. "Структура сигналів, що передаються при способі передачі телемеханічної інформації, що пропонується". 2) Фіг. 2. "Структурна схема приладу для зчитування інформації з віддаленого джерела, укомплектованого слідкуючою синхронізацією". 3) Фіг. 3. "Графічні пояснення принципу роботи технічних засобів при реалізації способу передачі телемеханічної інформації, що пропонується". 4) Фіг. 1 додаток. "Структура сигналів в різних телемеханічних системах". На фіг. 1 представлено структуру сигналів, що передаються при способі передачі телемеханічної інформації. Зчитування 15 розрядів кожного регіттра закінчується зчитуванням технічно-означеного імпульсу для регістрової слідкуючої синхронізації ТОІ. Кожний регістр зчитується три рази (m=3), після чого зчитується слідуючий регістр. В кінці циклу зчитується регістр циклової слідкуючої синхронізації, в ньому цикловий технічно-означений імпульс - ЦТОІ, чим і завершується цикл. На фіг. 2 представлено структурну схему приладу для зчитування інформації з віддаленого джерела, укомплектованого слідкуючою синхронізацією, з допомогою якого реалізується спосіб передачі телемеханічної інформації, що пропонується. Прилад складається з прийомного і передаючого блоків, які працюють на одному генераторі тактових імпульсів. Слідкуюча синхронізація функціонально зв'язана з пристроями приладу, частина її пристроїв знаходиться в передаючому блоці, інша частина в прийомному. На фіг. 3 графічно зображено функціонування технічних засобів при реалізації способу передачі телемеханічної інформації, що пропонується. На 16-му розрядному місці кожного регістра знаходиться технічно-означений імпульс для регістрової слідкуючої синхронізації. В кінці циклу зчитується регістр циклової слідкуючої синхронізації, на п'я 2 29916 тому розрядному місці якого цикловий технічноозначений імпульс. На фіг. 1 додаток зображено: а, б) структура сигналів з телемеханічній системі ТМ-120-1; в) структура сигналів в телемеханічній системі ТМ-320; г) структура сигналів в телемеханічній системі TМ-130. Пропонований спосіб передачі телемеханічної інформації відзначається безперервним циклічним зчитуванням інформації. Умови, які забезпечують передачу точної інформації, виражаються в реалізації структури сигналів, які представлено на фіг. 1. Кожному виду інформації закодованої двоїчним кодом, надаються розрядні місця інформаційних регістрів. Зчитування інформації починається з 1-го регістра (розряд 1¸15). На 16-му розряді регістра знаходиться технічно-означений імпульс - ТОІ регістрової слідкуючої синхронізації, який зчитується прийомним пунктом. Якщо пристрої передаючого і прийомного пункту працюють синхронно, то зчитування повторюється. Інформація в прийомному пункті дешифрується лише після m-кратного прийому однакових даних (m - ціле число). Після зчитування регістра № 1 m раз, зчитується регістр № 2 (розряди № 16-30). На 16-му розряді регістра № 2 (або на 37-му розряді інформації, що передається) знаходиться технічно-означений імпульс - ТОІ, аналогічно як при зчитуванні регістра № 1. Після зчитування останнього регістра К (розряди n - n¸14), зчитується регістр циклової слідкуючої синхронізації, в ньому цикловий технічно-означений імпульс - ЦТОІ. Для передачі інформації пропонованим способом передбачено використання приладу для зчитування інформації з віддаленого джерела [2], укомплектованого слідкуючою синхронізацією [3]. На фіг. 2 зображено структурну схему приладу для зчитування інформації з віддаленого джерела, укомплектованого слідкуючою синхронізацією, який складається з прийомного і передаючого блоку, які з'єднані однопровідною лінією зв'язку. Прийомний блок складається з генератора тактових імпульсів (ГТІ) - 1, управляючого пристрою (УП) - 2, пристрою-формувача синхрокілець управляючих імпульсів (СКІ-1) - 3, прийомника інформаційних імпульсів (ПРМІ) - 4, відтворювача паралельного коду інформації (ВПКІ) - 5, інформаційних регістрів (ІР-1) - 6. Передаючий блок складається з прийомника управляючих імпульсів (ПУІ) - 7, пристрою-формувача синхрокілець управляючих імпульсів (СКІ-2) - 8, перетворювача паралельного коду інформації в послідовний (ППК) - 9, інформаційних регістрів (ІР-2) - 10, передатчика інформаційних імпульсів (ПРДІ) - 11. Прилад для зчитування інформації з віддаленого джерела працює слідуючим чином: імпульси з генератора тактових імпульсів (ГТІ) - 1 поступають в управляючий пристрій (УП) - 2 і розприділяються по двом каналам - для передачі в лінію зв'язку і для управління роботою пристрою (СКІ-1) - 3. Прийомник управляючих імпульсів (ПУІ) - 7 блоку передачі інформації підсилює і відновлює форму імпульсів, прийнятих з лінії зв'язку. Пристрій (СКІ-2) - 8 перетворює послідовність управляючих імпульсів в синхрокільце з числом імпульсів в синхрокільці рівному числу розрядів зчитуваної з інформаційного регістра (ІР-2) - 10 інформації плюс технічно-означений імпульс. В пристрої (ППК) - 9 інформація, представлена в паралельному коді, перетворюється в послідовний. Пристрій (ПРДІ) 11 передає інформаційні сигнали в лінію зв'язку. Друге синхрокільце з такою кількістю імпульсів в синхрокільці формується в пристрої (СКІ-1) - 3 прийомного блоку. Послідовний код інформації, прийнятий пристроєм (ПРМІ) - з допомогою синхрокільця імпульсів, в пристрої (ВПК) - 5 перетворюється в паралельний код і фіксується на інформаційних регістрах (ІР-1) - 6. Синхрокільця функціонують безперервно і передають телемеханічну інформацію, захищаючи її від перешкод методом багатократного повторення. Слідкуюча синхронізація складається (див. фіг. 2) з пристрою-формувача технічно-означеного імпульсу (НТО) - 12, пристрою для надання технічно-означеному імпульсу розрядного місця в загальному коді (НРК) - 13, прийомника синхронізуючих імпульсів (ПСІ) - 14 - в передаючому блоці і пристрою-розпізнавача технічноозначеного імпульсу (РТО) - 15, генератора синхроімпульсів (ГСІ) - 16 - в прийомному блоці. Слідкуюча синхронізація при передачі телемеханічної інформації працює слідуючим чином: технічно-означений імпульс з виходу пристрою-формувача технічно-означеного імпульсу (НТО) - 12 поступає на вхід пристрою для надання технічно-означеному імпульсу розрядного місця в загальному коді (НРК) - 13. Послідовний код інформації, що передається передатчиком інформаційних імпульсів (ПРДІ) - 11, складається з послідовного коду зчитуваної з інформаційного регістра (ІР-2) - 10 інформації і додаткового технічно-означеного імпульсу, якому надано строго визначене розрядне місце. В прийомному блоці технічно-означений інформаційний імпульс розпізнається і визначається відповідність його розрядного місця в пристрої (РТО) - 15. Сигнал пристрою-розпізнавача технічно-означеного імпульсу управляє роботою генератора синхроімпульсів (ГСІ) - 16. Коли синхронізована робота порушена, та генерується синхроімпульс для синхронізації (установка нуля) необхідних пристроїв прийомного блоку приладу для зчитування інформації с віддаленого джерела - управляючого пристрою (УП), пристрою-формувача синхрокілець управляючих імпульсів (СКІ-1), інформаційних регістрів (ІР-1) і з допомогою прийомника синхроімпульсів (ПСІ) - 14 для синхронізації пристрою-формувача синхрокілець управляючих імпульсів передаючого блоку приладу для зчитування інформації з віддаленого джерела. Пояснення принципу роботи технічних засобів по реалізації пропонованого способу передачі телемеханічної інформації представлене на фіг. 3. Цикл зчитування інформації починається з регістра № 1 (розряди 1¸15), 16-ий розряд регістра займає технічно-означений імпульс (відмічене квадратом). Імпульси синхрокільця інформаційних імпульсів обертаються з кутовою швидкістю, яка визначається частотою генератора тактових імпульсів. Імпульси синхрокільця управляючих імпульсів прийомного блоку обертаються з такою ж кутовою швидкістю. Коли інформаційні і управляючі імпульси досягають умовної лінії X-У відбувається запис інформації (відтворення в паралельному коді). В момент, коли інформаційний технічно-означений імпульс № 16 і управляючий імпульс прийомного 3 29916 блоку № 16 досягають умовної лінії X-У, спрацьовує схема розпізнавання технічно-означеного імпульсу, яка попередить подачу синхронізуючого сигналу. Всякий інший варіант виходу на умовну лінію X-У разом з технічно-означеним імпульсом № 16 іншого управляючого імпульсу прийомного блоку не може перешкодити генерації синхроімпульсів, та як тільки на управляючому імпульсі № 16 побудована схема розпізнавання технічно-означеного інформаційного імпульсу. Зчитування регіттра № 1 повторюється три рази (коли m=3), після чого зчитується регістр № 2 (розряди № 16-30). Процес зчитування аналогічний. В кінці циклу, після зчитування регістра К, зчитується регістр циклової слідкуючої синхронізації, де під № 5 знаходиться технічно-означений імпульс циклової слідкуючої синхронізації (ЦТОІ). Захист інформації від перешкод методом багатократного повторення і контроль за синхронізованою роботою пристроїв передаючого і прийомного пунктів гарантують безпомилкову передачу телемеханічної інформації. Джерела інформації 1. Тутевич В.Н. Телемеханіка. - М.: Вища школа, 1985. 2. Матеріали заявки на винахід "Прилад для зчитування інформації з віддаленого джерела", реєстраційний номер заявки 97020435/3740, дата подання 3.02.1997 р. 3. Матеріали заявки на винахід "Слідкуюча синхронізація при передачі телемеханічної інформації", реєстраційний номер заявки 97020827/24, дата подання 25.02.1997 р. Фіг. 1 4 29916 Фіг. 1 додаток 5 29916 Фіг. 2 6 29916 Фіг. 3 7 29916 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
