Демпфер крутильних коливань
Номер патенту: 29012
Опубліковано: 16.10.2000
Автори: Шинкарик Микола В'ячеславович, Лисенко Анатолій Леонідович, Лисенко Леонід Власович, Шинкарик Марія Миколаївна
Формула / Реферат
Демпфер крутильних коливань, що складається з маховика, виконаного у вигляді циліндричного корпусу, заповненого в'язкою рідиною, розміщених в ньому сонячної шестерні, контактуючих з нею сателітів, пластинчатого клапана, підпружиненого в напрямі сателітів, кришки із ступицею і регулюючого механізму, який відрізняється тим, що регулюючий механізм виконаний у вигляді втулки з фланцем, встановленої в центральному отворі ступиці кришки, з фланцем втулки контактує тарілчаста пружина, другий торець втулки контактує з фланцем ковпачкової гайки, нагвинченої на різь ступиці кришки, в тілі ковпачкової гайки, паралельно її вісі, виконаний глухий отвір, в якому встановлений підпружинений пружиною фіксатор, який входить в один із глухих отворів, які розташовані на торці кришки.
Текст

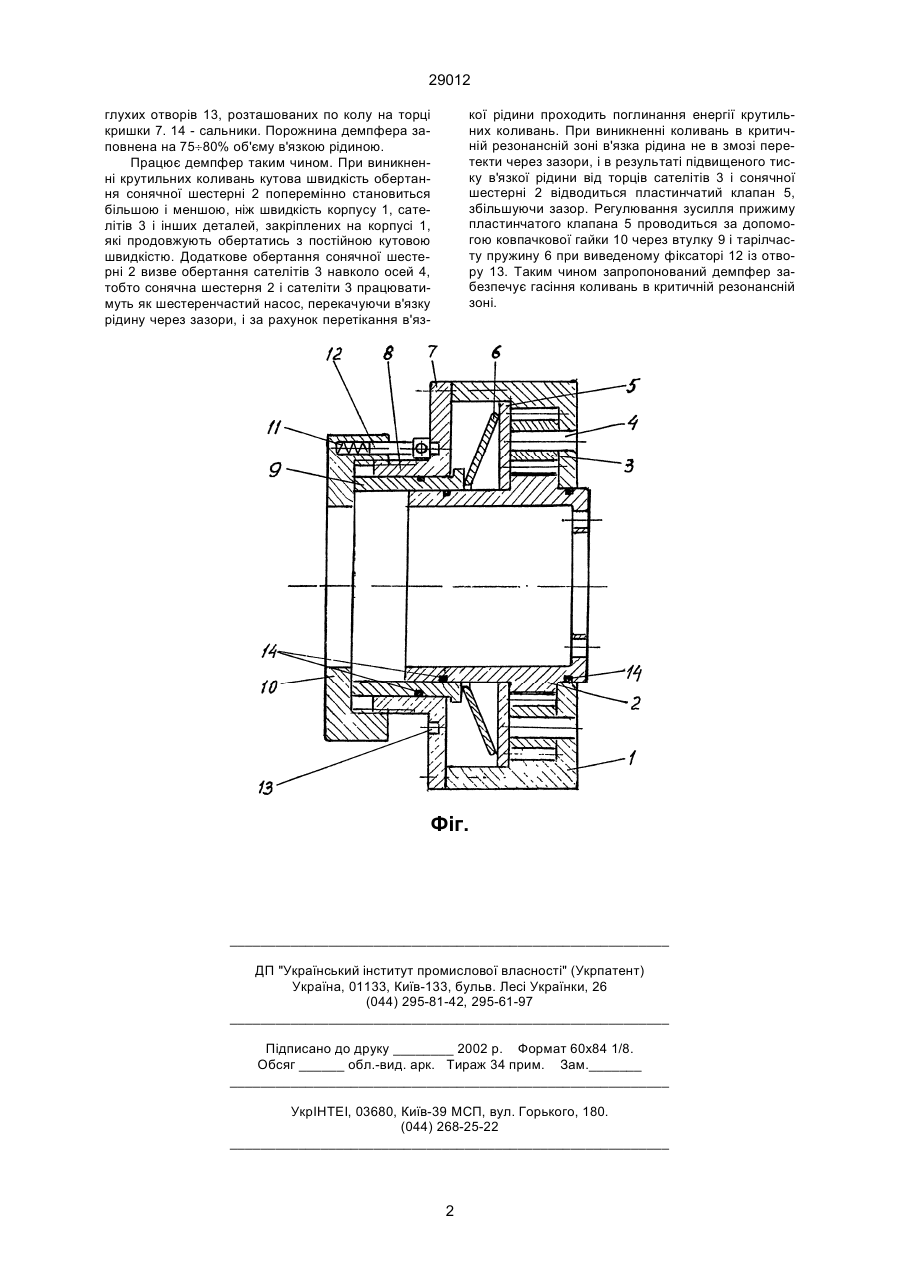

Демпфер крутильних коливань, що складається з маховика, виконаного у вигляді циліндричного корпуса, заповненого в'язкою рідиною, розміщених в ньому сонячної шестерні, контактуючих 29012 глухих отворів 13, розташованих по колу на торці кришки 7. 14 - сальники. Порожнина демпфера заповнена на 75¸80% об'єму в'язкою рідиною. Працює демпфер таким чином. При виникненні крутильних коливань кутова швидкість обертання сонячної шестерні 2 поперемінно становиться більшою і меншою, ніж швидкість корпусу 1, сателітів 3 i інших деталей, закріплених на корпусі 1, які продовжують обертатись з постійною кутовою швидкістю. Додаткове обертання сонячної шестерні 2 визве обертання сателітів 3 навколо осей 4, тобто сонячна шестерня 2 i сателіти 3 працюватимуть як шестеренчастий насос, перекачуючи в'язку рідину через зазори, і за рахунок перетікання в'яз кої рідини проходить поглинання енергії крутильних коливань. При виникненні коливань в критичній резонансній зоні в'язка рідина не в змозі перетекти через зазори, і в результаті підвищеного тиску в'язкої рідини від торців сателітів 3 і сонячної шестерні 2 відводиться пластинчатий клапан 5, збільшуючи зазор. Регулювання зусилля прижиму пластинчатого клапана 5 проводиться за допомогою ковпачкової гайки 10 через втулку 9 i тарілчасту пружину 6 при виведеному фіксаторі 12 із отвору 13. Таким чином запропонований демпфер забезпечує гасіння коливань в критичній резонансній зоні. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюTorque vibration damper
Автори англійськоюLysenko Anatolii Leonidovych, Lysenko Leonid Vlasovych, Shynkaryk Mykola Viacheslavovych, Shynkaryk Maria Mykolaivna
Назва патенту російськоюДемпфер крутильных колебаний
Автори російськоюЛысенко Анатолий Леонидович, Лысенко Леонид Власьевич, Лысенко Леонид Власович, Шинкарик Николай Вячеславович, Шинкарик Мария Николаевна
МПК / Мітки
МПК: F16F 15/10
Мітки: коливань, крутильних, демпфер
