Теплообмінник заглибного типу

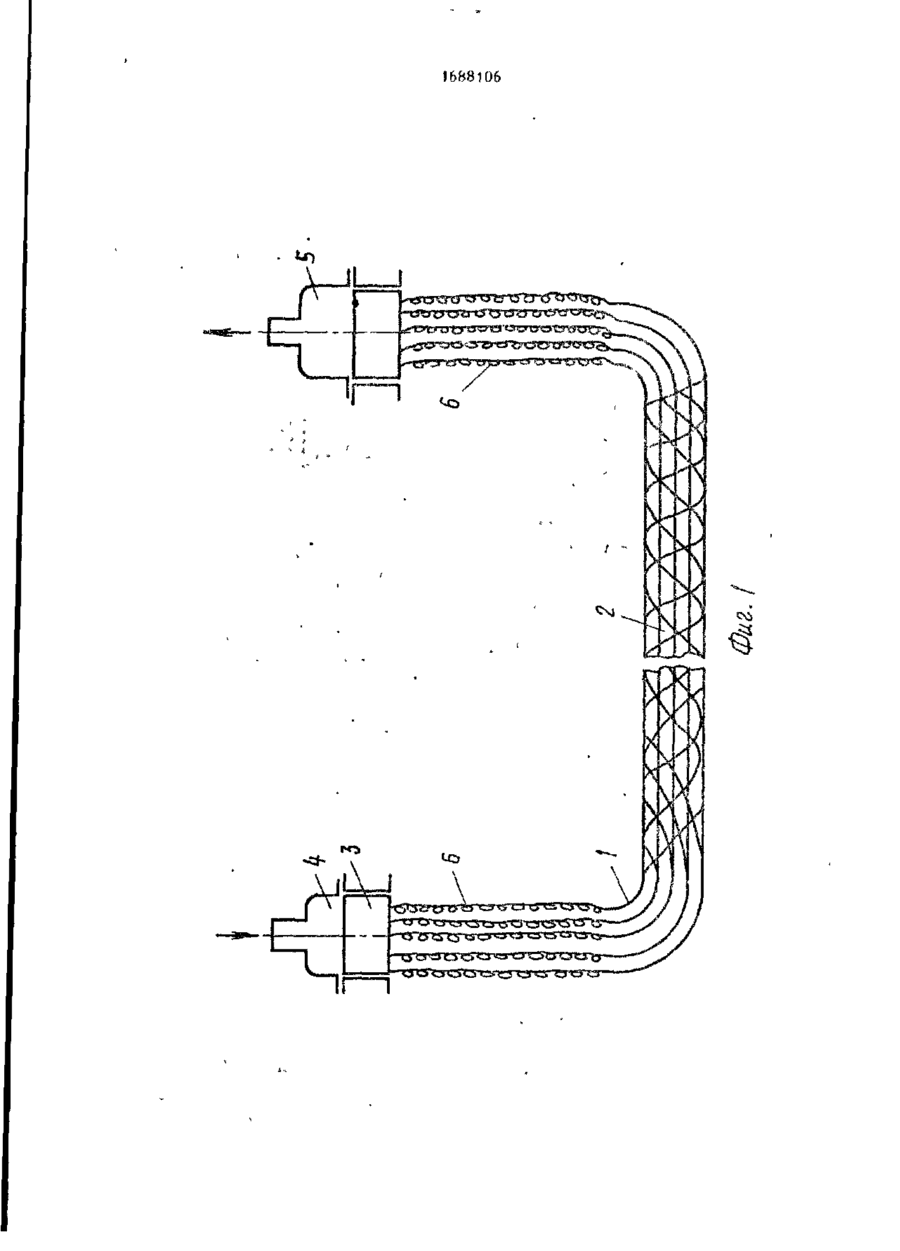

союз соаггских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (505 F 2R . ril ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ҐКМТ СССР t (21) 4767295/06 (22*) 11.12.89 (46) 3 0 . 1 0 . 9 1 . Бюл. Р 40 (71) Украинский научно-исследоватетьский и конструкторский институт кнмнческого машиностроения (72) Н.Х.Даншіенко, Л.В.Ткачекко, О.И.Гуров и Л.И.Огипец (53) 6 2 1 . 5 6 5 . 9 4 ( 0 8 8 . 8 ) (5Ь) Авторское свидетельство СССР № 1525424, к л . F 28 Р 21/06, 1988. (54) ТЕПЛООБМЕННИК ПОГРУЖНОГО ТИПА (57) Чз оброте ниє отьоо-ітея к тч плооЬмеі,тгкам гільва^чнеских ь а н я . ДРІТЬ изобретения - уіпЛикацня я интенсифи кация теплообмена, Пучок термопласто нь'Х труб закреплен концами в трубньк носках 3, к которым гтитіожіют раоп^п гдий 4 и собирающий 5 колтіек т о;>ы с р е ды трубного пространства. Участки 6 каждой трубы, примьжліоршс к тру доскач 3, пылолнены в виде чш;то : спиралей. Пучок труб размерен в ^ 7 с электролитом. 3 и л . gmwlt 30 Изобретение относится к теплообмекному оборудованию дпя гальванотехники, а именно к аппаратам для нагрева и охлаждения емкостей, преимуществен, но ванн гальванопокрытий. Цель изобретения -унификация « и н тенсификация процесса теплообмена. На фиг, 1 представлен предлагаемый теплообменник, общий вид; на Лиг.? - jg установка теплообменника для процесса нагрева; на фиг. 3 - то же, для процесса охла>5дения. Теплообменник содержит пучок т е р мопластовых труб 1 с основной т е п л о - ]5 передающей поверхностью 2, з а к р е п ленных концами в трубных досках 3 , К трубным доска 3 примыкают раздающий 4 и собирающий 5 коллекторы среды трубного пространства. Участки 6 каж- 20 •дой трубы 1, примыкающие к трубным доскам 3, выполнены в виде винтовых спиралей. Пучок труб 1 размещен в к о р пусе 7 (ванне) с электролитом. Теплообменник работает следующим 25 образом. Основную теплопередалощую поверхность 2 пучка труб 1 размещают на нужном уровне в объеме ванны 7. Участки 6 труб 1 растягивают таким обра- 30 зом, чтобы коллекторы 4 и 5 были р а с поломаны вне электролита. При этом уровень размещения основной теплопередающей поверхности 2 зависит от глубины ванны 7 и характера процесса т е п 35 лообмена (нагрев или охлаждение). В трубное пространство подают т е п л о носитель (грекмчий пар или охлаждающую в о д у ) ; проводят процесс нанесения гальванопокрытия при необходимой технологической температуре э л е к т р о л и т а . При этом при движении э л е к т р о лита (например, за счет барботажа воздуха) винтовые спирали колеблютс я , что интенсифицирует процесс т е п лообмена. При нагреве электролита процесс теплообмена интенсифицируется также за счет размещения основной т е п лопередающей поверхности 2 в нижней части ванны 7 (фиг. 2 ) , а при охлаждении - за счет размещения в верхней части ванны. I Использование изобретения позволяет интенсифицировать теплообмен, а также использовать один и тот же типоразмер теплообменника для гальванических ванн различной глубины. Ф о р м у л а и з о б р е т е н и я Теплообменник погружного типа п р е и мущественно для гальванических ванн, содержащий размещенный в корпусе пучок термоПластовых труб, закрепленных концами в трубных досках, и примыкающие к последним раздающий и собирающий коллекторы среды трубного пространства, о т л и ч а ю щ и й с я тем, ч т о , с целый унификации и интенсификации процесса теплообмена, участки каждой трубы, примыкающие к трубным доскам, выполнены в форме винтовых спиралей. 1688106 1688106 Электролит Фиг. 2 Редактор Н.Кигатулинец Составитель М.КОСОРОТОВ Техред М. Мсргентал Корректор А.Обручар Заказ 46]5 Тираж Подписное ВІІИШІИ Гог\-дарстт'Нлпго комитета по изобретениям и открытиям ripsr ГКНТ ( 1 130'iS. Могкп.і, JK-35, Рауиіская н а б . , д . 4/5 Произволегионно-пздательскіш комбинат "Патент", г*. Ужгород, уп, Гагарина, \
