Розпилювач рідини
Формула / Реферат
(57)1. Распылитель жидкости, содержащий корпус в виде пластины с V-образной канавкой для стеканил жидкости и канал для подачи воздуха с выпускным отверстием,

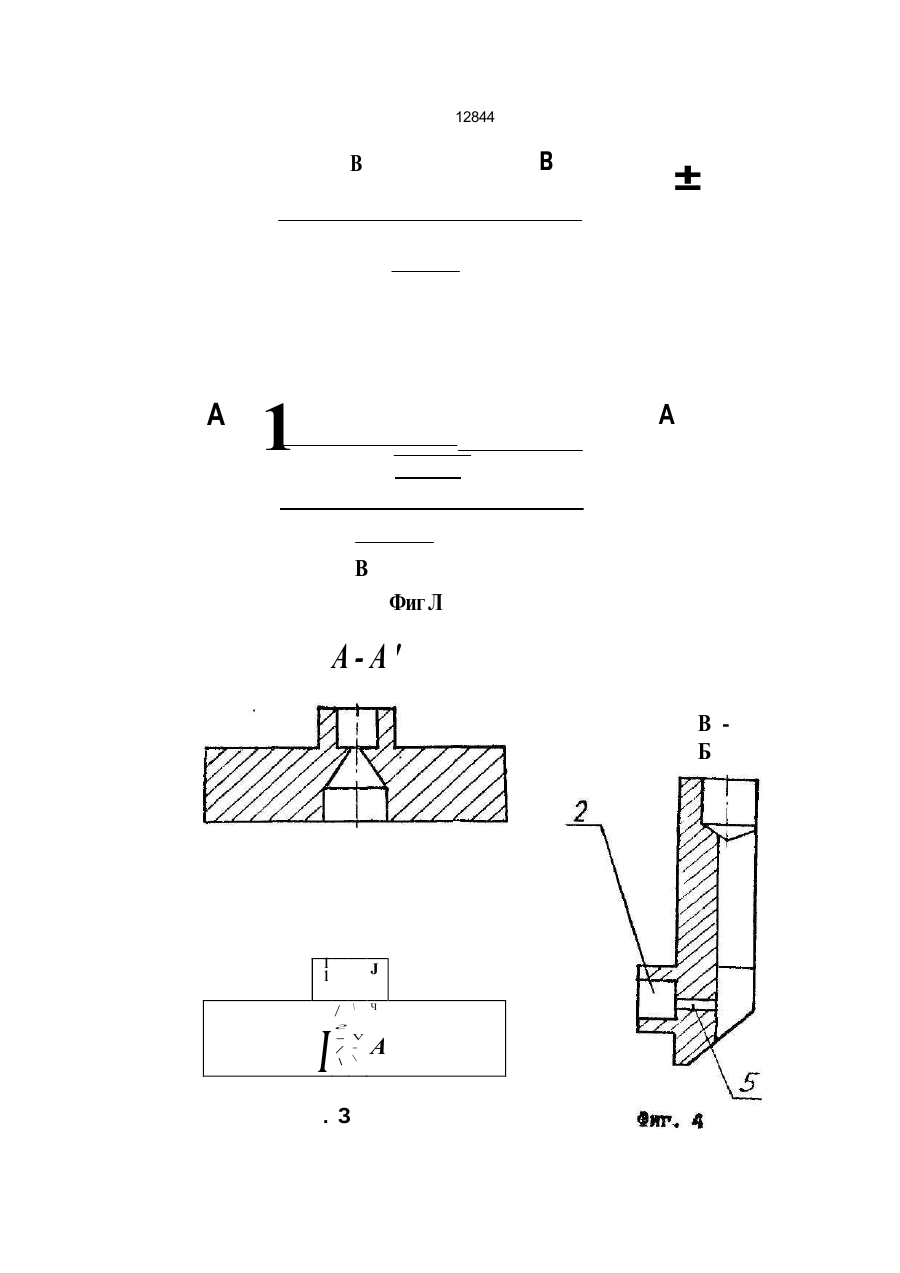

отличающийся тем, что в пластине выполнен участок канавки с П-образным профилем, сопряженным с V-образной канавкой, при этом выпускное отверстие канала для подачи воздуха выполнено на участке канавки с П-образным профилем.
2. Распылитель по п 1, отличающийся тем, что выпускное отверстие выполнено в виде щели, ширина которой на выходе больше в 1,5-2,0 раза ширины ее на входе.

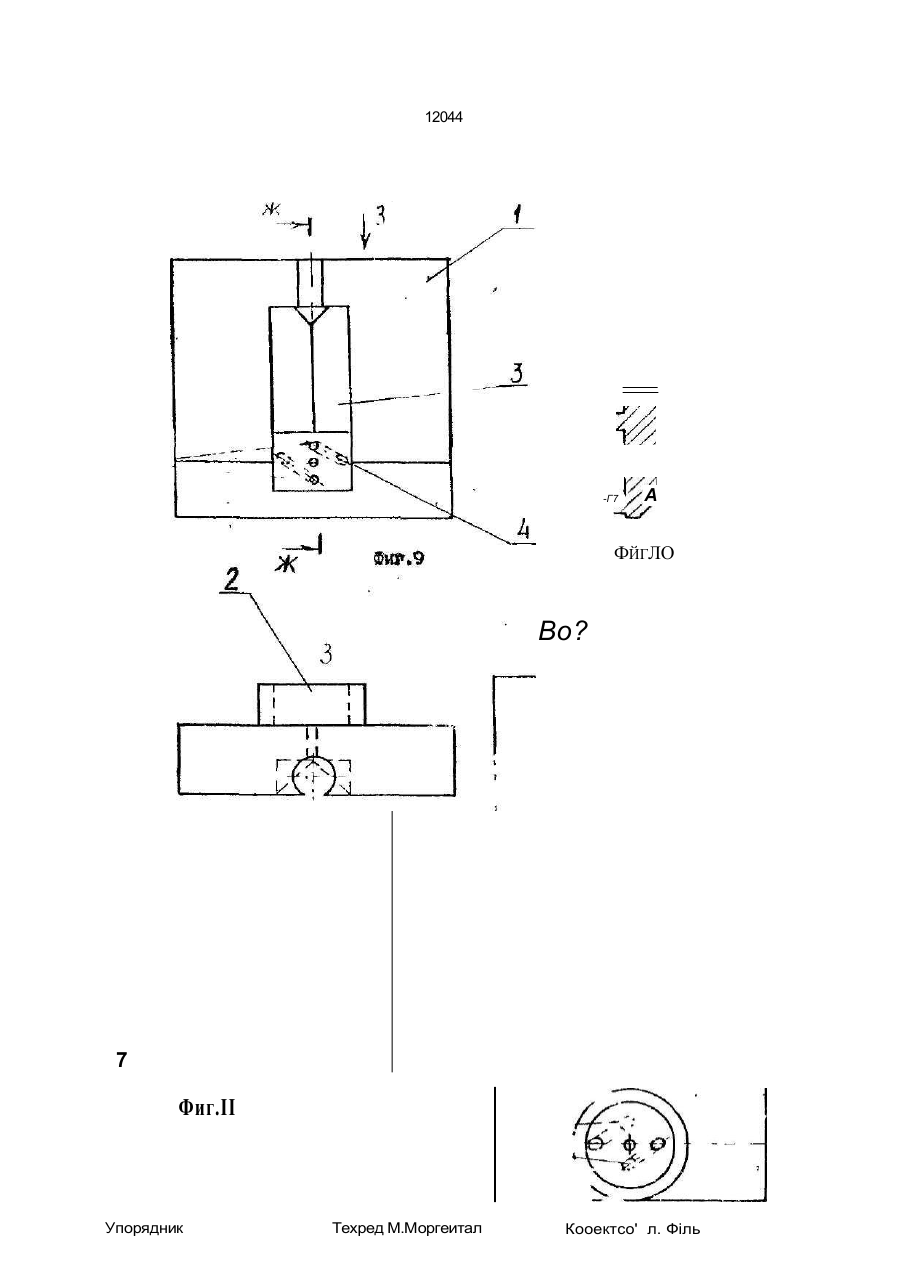

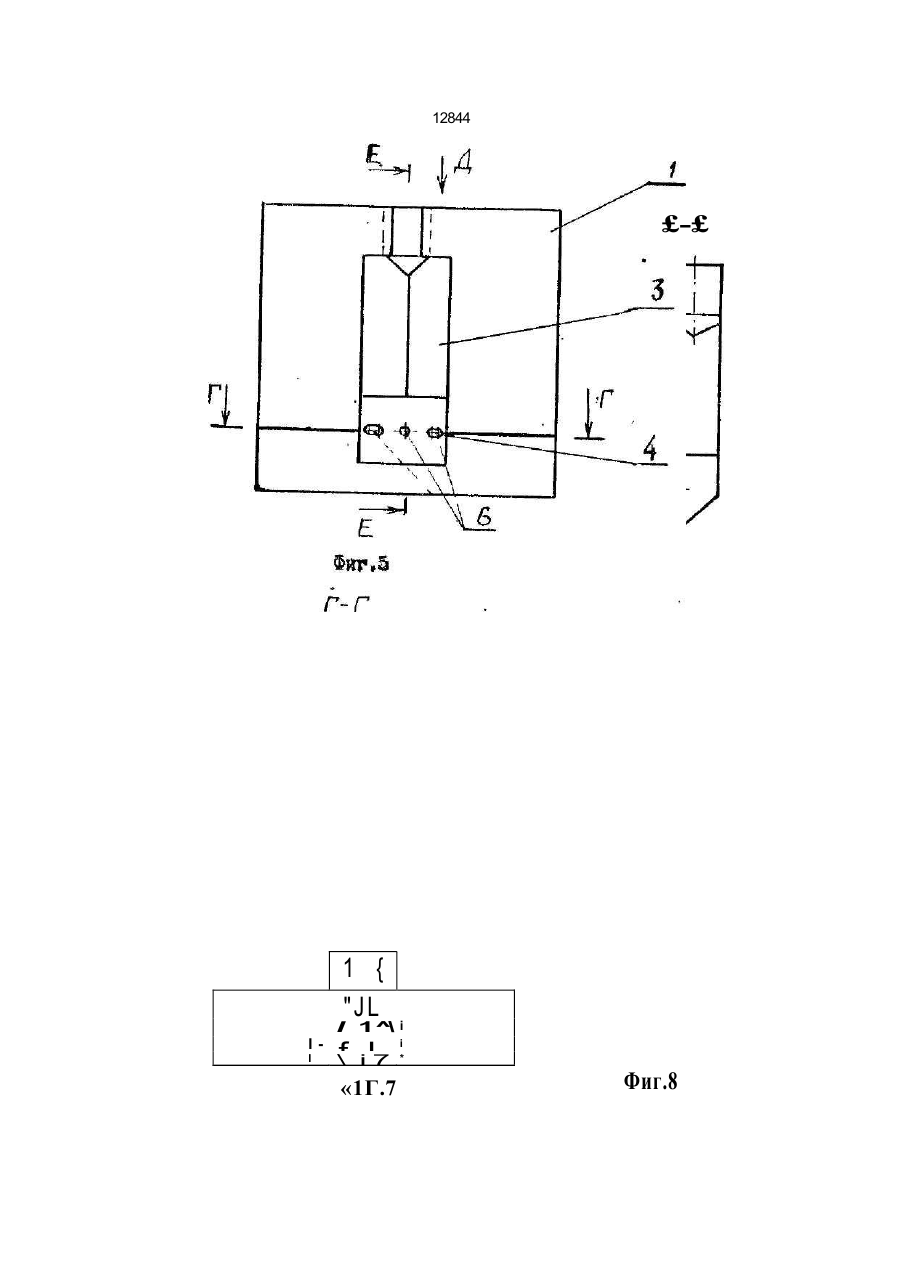

3. Распылитель по п 1, отличающийся тем, что выпускное отверстие выполнено в виде группы из трех отверстий, расположенных в одной плоскости под углом 25-30°.
Текст

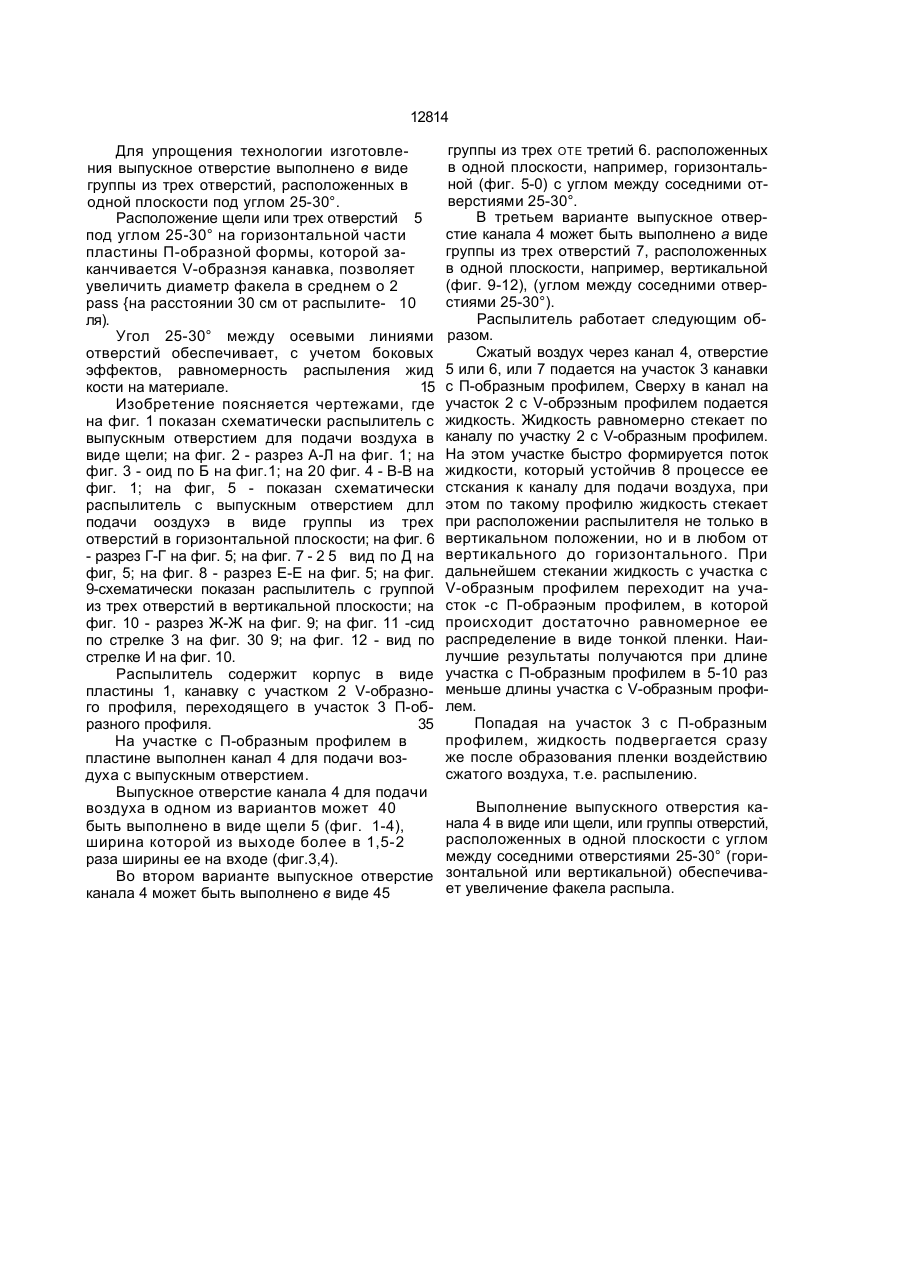

1. Распылитель жидкости, содержащий корпус в виде пластины с V-образной канав кой для стеканил жидкости и канал для подачи воздуха с выпускным отверстием, о т л и ч а ю щ и й с я тем, что в пластине выполнен участок канавки с П-образным профилем, сопряженным с V-образной канавкой, при этом выпускное отверстие канала для подачи воздуха выполнено на участке канавки с П-образным профилем. 2 Распылитель по п 1, отличающийс я тем, что выпускное отверстие выполнено в виде щели, ширина которой на выходе больше в 1,5-2,0 раза ширины ее на входе. 3. Распылитель поп 1, отличающийс я тем, что выпускное отверстие выполнено в виде группы из трех отверстий, расположенных в одной плоскости под углом 25-30° Изобретение относится к технике распыления жидкостей сжатым воздухом и может быть использовано при производстве распылителей жидкостей внешнего смешения. Наиболее близким по технической сущности и достигаемому результату является распылитель жидкости, содержащий направляющую пластину с канавкой V-образного поперечного сечения для стекаиия жидкости и выполненного в углублении канавки канала для подачи сжатого воздуха выпускным отверстием [1] Воздушный поток подается перпендикулярно потоку жидкости. Стекающая по канавке жидкость подвергается воздействию струи сжатого воздуха, вытекающего из отверстия, и распыляется. Распылитель прост по конструкции и в работе Недостатком этого распылителя является небольшой диаметр факела распыления (0,1-0,12 м на расстоянии 0,3 м от распылителя) В основу изобретения положена задача создать распылитель жидкости, в котором путем усовершенствования корпуса распылителя увеличился бы факел распыления, благодаря чему расширились бы эксплуатационные возможности устройства. Поставленная задача решена тем, что в распылителе жидкости, содержащем корпус в виде пластины с V-образной канавкой для стекания жидкости и канал для подачи ооздуха с выпускным отверстием, согласно изобретению, в пластине выполнен участок канавки с П-образным профилем, сопряженным с V-образной канавкой, при этом выпускное отверстие канала для подачи воздуха выполнено на участке канавки с П-образным профилем. Выпускное отверстие вылолнено'в виде щели, ширина которой на выходе больше в 1,5-2,0 раза ширины ее на входе. . , (24) 28 02 97 00 О 12814 Для упрощения технологии изготовления выпускное отверстие выполнено в виде группы из трех отверстий, расположенных в одной плоскости под углом 25-30°. Расположение щели или трех отверстий 5 под углом 25-30° на горизонтальной части пластины П-образной формы, которой заканчивается V-образнэя канавка, позволяет увеличить диаметр факела в среднем о 2 pass {на расстоянии 30 см от распылите- 10 ля). Угол 25-30° между осевыми линиями отверстий обеспечивает, с учетом боковых эффектов, равномерность распыления жид кости на материале. 15 Изобретение поясняется чертежами, где на фиг. 1 показан схематически распылитель с выпускным отверстием для подачи воздуха в виде щели; на фиг. 2 - разрез А-Л на фиг. 1; на фиг. 3 - оид по Б на фиг.1; на 20 фиг. 4 - В-В на фиг. 1; на фиг, 5 - показан схематически распылитель с выпускным отверстием длл подачи ооздухэ в виде группы из трех отверстий в горизонтальной плоскости; на фиг. 6 - разрез Г-Г на фиг. 5; на фиг. 7 - 2 5 вид по Д на фиг, 5; на фиг. 8 - разрез Е-Е на фиг. 5; на фиг. 9-схематически показан распылитель с группой из трех отверстий в вертикальной плоскости; на фиг. 10 - разрез Ж-Ж на фиг. 9; на фиг. 11 -сид по стрелке 3 на фиг. 30 9; на фиг. 12 - вид по стрелке И на фиг. 10. Распылитель содержит корпус в виде пластины 1, канавку с участком 2 V-образного профиля, переходящего в участок 3 П-образного профиля. 35 На участке с П-образным профилем в пластине выполнен канал 4 для подачи воздуха с выпускным отверстием. Выпускное отверстие канала 4 для подачи воздуха в одном из вариантов может 40 быть выполнено в виде щели 5 (фиг. 1-4), ширина которой из выходе более в 1,5-2 раза ширины ее на входе (фиг.3,4). Во втором варианте выпускное отверстие канала 4 может быть выполнено в виде 45 группы из трех ОТЕ третий 6. расположенных в одной плоскости, например, горизонтальной (фиг. 5-0) с углом между соседними отверстиями 25-30°. В третьем варианте выпускное отверстие канала 4 может быть выполнено а виде группы из трех отверстий 7, расположенных в одной плоскости, например, вертикальной (фиг. 9-12), (углом между соседними отверстиями 25-30°). Распылитель работает следующим образом. Сжатый воздух через канал 4, отверстие 5 или 6, или 7 подается на участок 3 канавки с П-образным профилем, Сверху в канал на участок 2 с V-обрэзным профилем подается жидкость. Жидкость равномерно стекает по каналу по участку 2 с V-образным профилем. На этом участке быстро формируется поток жидкости, который устойчив 8 процессе ее стскания к каналу для подачи воздуха, при этом по такому профилю жидкость стекает при расположении распылителя не только в вертикальном положении, но и в любом от вертикального до горизонтального. При дальнейшем стекании жидкость с участка с V-образным профилем переходит на участок -с П-обраэным профилем, в которой происходит достаточно равномерное ее распределение в виде тонкой пленки. Наилучшие результаты получаются при длине участка с П-образным профилем в 5-10 раз меньше длины участка с V-образным профилем. Попадая на участок 3 с П-образным профилем, жидкость подвергается сразу же после образования пленки воздействию сжатого воздуха, т.е. распылению. Выполнение выпускного отверстия канала 4 в виде или щели, или группы отверстий, расположенных в одной плоскости с углом между соседними отверстиями 25-30° (горизонтальной или вертикальной) обеспечивает увеличение факела распыла. 12844 в В A 1 ± А В Фиг Л А-А' В Б 1 1 І J / \ г - V / \ \ . З Ч А 12844 £-£ 1 { "JL I 1^ і \ II f-J \ і7 «1Г.7 і * Фиг.8 12044 -Г7 A ФЙГЛО Во? 7 Фиг.II Упорядник Техред М.Моргеитал Кооектсо' л. Філь Замовлення 4086 Тираж ГЛІЗПІ. сне Державне патентне відомство V раїн і, 254655, ГСП, КиТв-бЗ, Львівсь . іл , Я Відкрите акціонерне товариство "Патриг', м. Ужгород, BV 'чіар.на. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюSprayer of liquid
Автори англійськоюHlubish Petro Andriiovych
Назва патенту російськоюРаспылитель жидкости
Автори російськоюГлубиш Петр Андреевич
МПК / Мітки
МПК: B05B 7/00
Мітки: розпилювач, рідини
