Роторно-дисковий змішувач

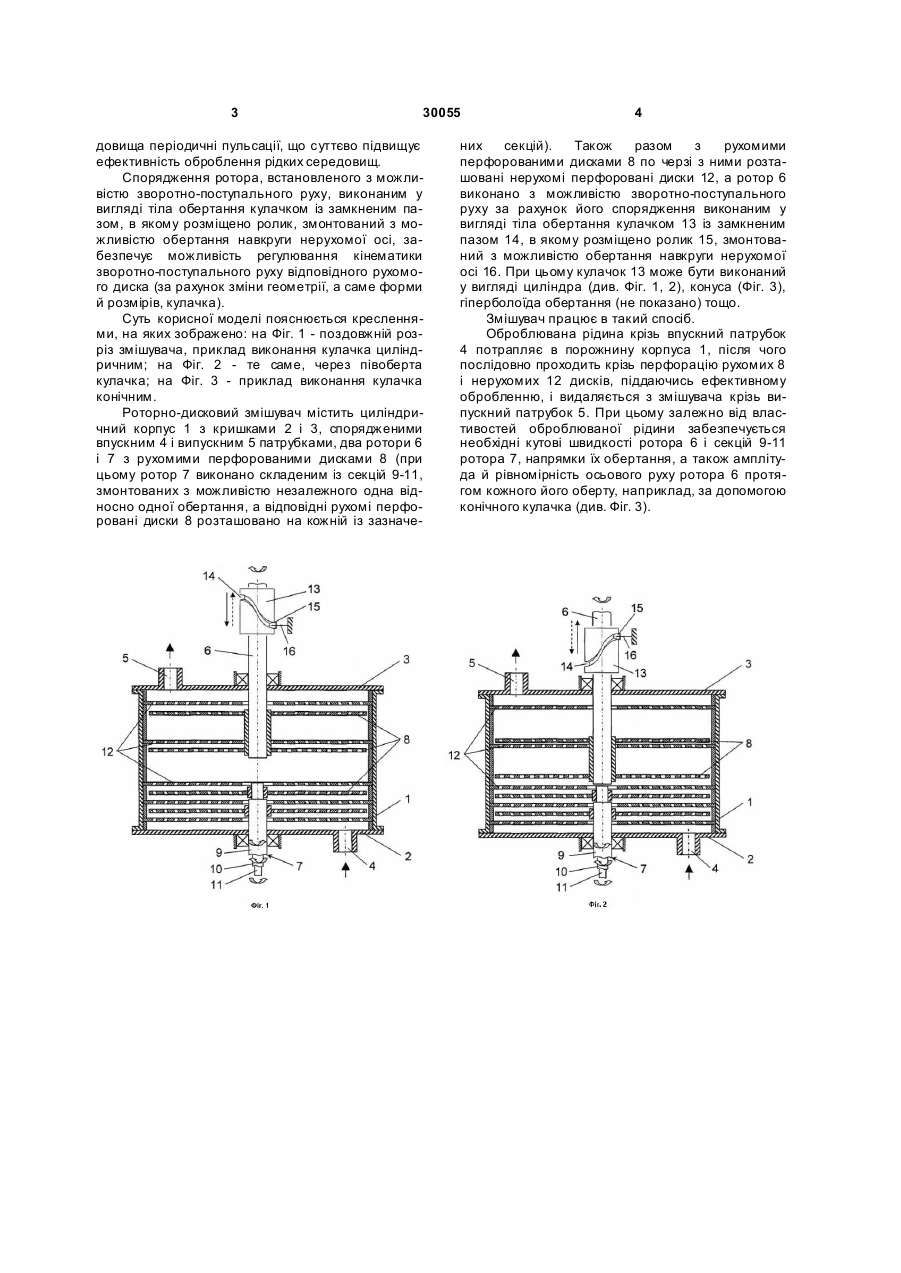

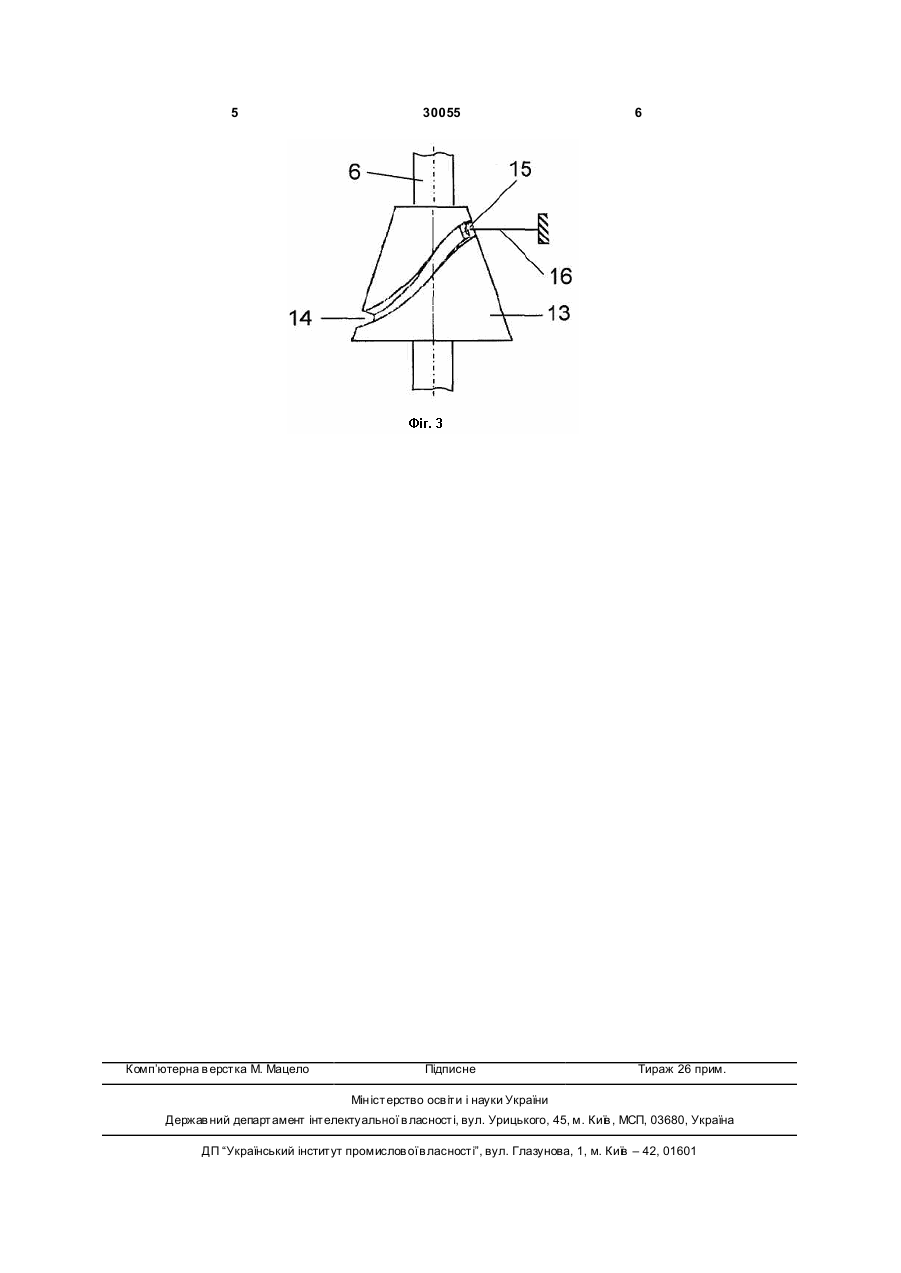

1. Роторно-дисковий змішувач, що містить циліндричний корпус із кришками, спорядженими впускним і випускним патрубками, щонайменше один ротор з рухомими перфорованими дисками, 3 30055 довища періодичні пульсації, що суттєво підвищує ефективність оброблення рідких середовищ. Спорядження ротора, встановленого з можливістю зворотно-поступального руху, виконаним у вигляді тіла обертання кулачком із замкненим пазом, в якому розміщено ролик, змонтований з можливістю обертання навкруги нерухомої осі, забезпечує можливість регулювання кінематики зворотно-поступального руху відповідного рухомого диска (за рахунок зміни геометрії, а саме форми й розмірів, кулачка). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз змішувача, приклад виконання кулачка циліндричним; на Фіг. 2 - те саме, через півоберта кулачка; на Фіг. 3 - приклад виконання кулачка конічним. Роторно-дисковий змішувач містить циліндричний корпус 1 з кришками 2 і 3, спорядженими впускним 4 і випускним 5 патрубками, два ротори 6 і 7 з рухомими перфорованими дисками 8 (при цьому ротор 7 виконано складеним із секцій 9-11, змонтованих з можливістю незалежного одна відносно одної обертання, а відповідні рухомі перфоровані диски 8 розташовано на кожній із зазначе 4 них секцій). Також разом з рухомими перфорованими дисками 8 по черзі з ними розташовані нерухомі перфоровані диски 12, а ротор 6 виконано з можливістю зворотно-поступального руху за рахунок його спорядження виконаним у вигляді тіла обертання кулачком 13 із замкненим пазом 14, в якому розміщено ролик 15, змонтований з можливістю обертання навкруги нерухомої осі 16. При цьому кулачок 13 може бути виконаний у вигляді циліндра (див. Фіг. 1, 2), конуса (Фіг. 3), гіперболоїда обертання (не показано) тощо. Змішувач працює в такий спосіб. Оброблювана рідина крізь впускний патрубок 4 потрапляє в порожнину корпуса 1, після чого послідовно проходить крізь перфорацію рухомих 8 і нерухомих 12 дисків, піддаючись ефективному обробленню, і видаляється з змішувача крізь випускний патрубок 5. При цьому залежно від властивостей оброблюваної рідини забезпечується необхідні кутові швидкості ротора 6 і секцій 9-11 ротора 7, напрямки їх обертання, а також амплітуда й рівномірність осьового руху ротора 6 протягом кожного його оберту, наприклад, за допомогою конічного кулачка (див. Фіг. 3). 5 Комп’ютерна в ерстка М. Мацело 30055 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
