Спіральний розпилювач

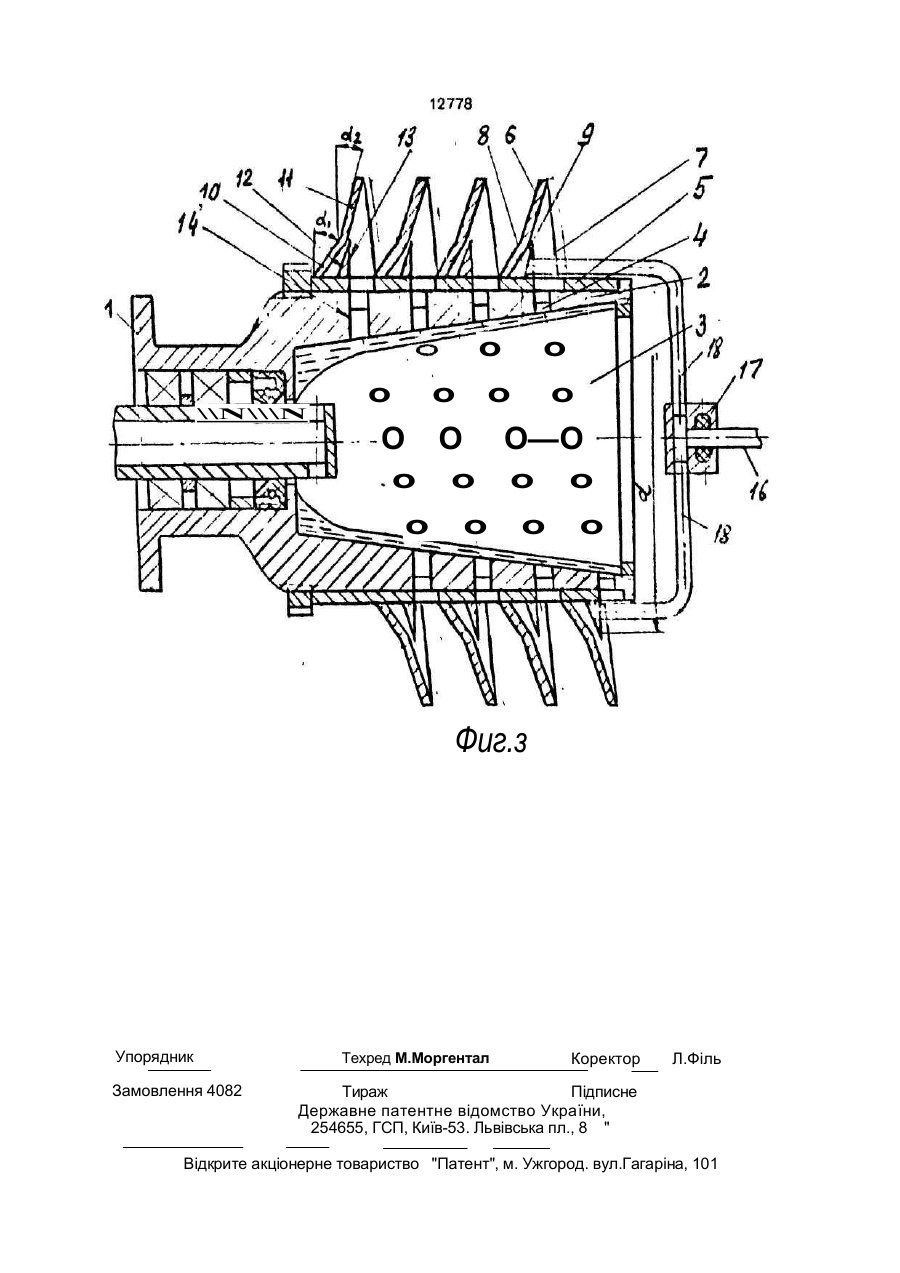

Спиральный распылитель, содержащий приводной цилиндрический корпус, имею щий приемную камеру и питающие каналы, установленную на корпусе трубу и закреп ленные на нем две винтовые спирали, о т л и ч а ю щ и й с я тем, что винтовые спирали размещены с образованием канала подвода сжатого воздуха и распыляющего сопла, соединенных с источником сжатого воздуха, при этом поперечное сечение первой винтовой спирали выполнено ступенчатым с углом наклона ступени, образующей стенку канала подвода сжатого воздуха, выбранным большим угла наклона рабочей части спирали, а поперечное сечение второй винтовой спирали выполнено в виде клина с параллельным относительно рабочей части первой винтовой спирали и стенок питающих каналов корпуса, причем наружный диаметр второй винтовой спирали выбран меньше наружного диаметра первой винтовой спирали. С > ю j 00 Изобретение относится к технике распыления жидких сред и может быть использовано в химической промышленности, сельском хозяйстве и других областях народного хозяйства при необходимости многофакельного распыления жидкости. Известен распылитель, включающий привод с источником сжатого воздуха и установленный на его валу корпус, выполненный в виде подвижно установленных относительно друг друга стакана с отверстиями и размещенного в нем барабана с отверстиями и внутренней поверхностью в виде усеченного конуса [1]. К недостатку указанной конструкции относится низкая эффективность распыления жидкости, вследствие небольшого рабочего периметра распыляемых кромок. Ближайшим к изобретению по технической сущности и достигаемому результату является спиральный распылитель, содержащий приводной цилиндрический корпус, имеющий приемную камеру и питающие каналы, установленную на корпусе трубу и закрепленные на нем две винтовые спирали [2]. Недостатком его является низкая эффективность распыления жидкости. Целью изобретения является повышение эффективности распыления путем улучшения характеристик монодисперсного распыла. Поставленная цель достигается тем, что винтовые спирали размещены с образованием канала подвода сжатого воздуха и распыляющего сопла, соединенных с источ О 12778 ником сжатого воздуха, при этом поперечное сечение первой винтовой спирали выполнено ступенчатым с углом наклона ступени, образующей стенку канала подво да сжатого воздуха, выбранным большим уг- 5 ла наклона рабочей части спирали, а поперечное сечение второй винтовой спирали выполнено в виде клина с параллельными относительно рабочей части первой винтовой спирали и стенок питающих кана- 10 лов корпуса, причем наружный диаметр второй винтовой спирали выбран меньшим наружного диаметра первой винтовой спирали. На фиг.1 изображен спиральный распы- 15 литель, разрез; на фиг.2 - вид А на фиг.1; на фиг.З - вариант конструкции подсоединения источника сжатого воздуха. Спиральный распылитель содержит ус тановленный на приводном валу 1 привод- 20 ной цилиндрический корпус 2, имеющий приемную камеру 3 и питающие каналы 4. На наружном посадочном диаметре корпуса 2 установлена труба 5 с закрепленными первой и второй 7 винтовыми спиралями 7 и 6. 25 Винтовые спирали 6 и 7 размещены с образованием канала 8 подвода сжатого воздуха и распыляющего слоя сопла 9. Поперечное сечение первой винтовой спирали 6 выполнено ступенчатым с углом наклона ступени 30 образующей стенку 10 канала 8 подвода сжатого воздуха, большим угла рабочей части 11 спирали 6. Вторая винтовая спираль 7 выполнена с поперечным сечением в виде клина, при этом ее поверхности 12 и 13 раз- 35 мещечы параллельно относительно рабочей части 11 первой винтовой спирали 6 и стенки 14 питающего канала 4 корпуса 2. Наружный диаметр первой винтовой спирали 6 выполнен большим величины наружного диаметра второй винтовой спирали 7. Для образования распыляющего сопла 9 наружный диаметр второй винтовой спирали 7 выполнен больш м наружного диаметра стенки 10 канала 8. Канал 9 подвода сжатого воздуха и распыляющее сопло 9 соединены с источником сжатого воздуха (не показан) и закрыт крышкой 15. Для подвода сжатого воздуха от источника могут служить жестко закрепленный трубопровод 16 с приводным стаканом 18, сообщенным с каналом 8 подвода сжатого воздуха. Спиральный распылитель работает следующим образом. Жидкость из приемной камеры 3 корпуса 2 через каналы 4 подается в виде пленочных лент на винтовую спираль 6, с которой вследствие воздействия сил инерции и сжатого воздуха, истекающего из сопла 9, распыляется в окружающее распылитель пространство. Образование спиралями 6 и 7 канала 8 подвода сжатого воздуха и распыляющего сопла 9 позволяет увеличить рабочий периметр распыления жидкости с помощью сжатого воздуха. Вследствие этого повышается эффективность распыления. ЧХХХХХХХХ о \\N\\\N о о О о о о о О о о о О—О о о о о Фиг.з Упорядник Замовлення 4082 Техред М.Моргентал Коректор Л.Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53. Львівська пл., 8 " Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
