Волоконно-оптичний суматор випромінювань

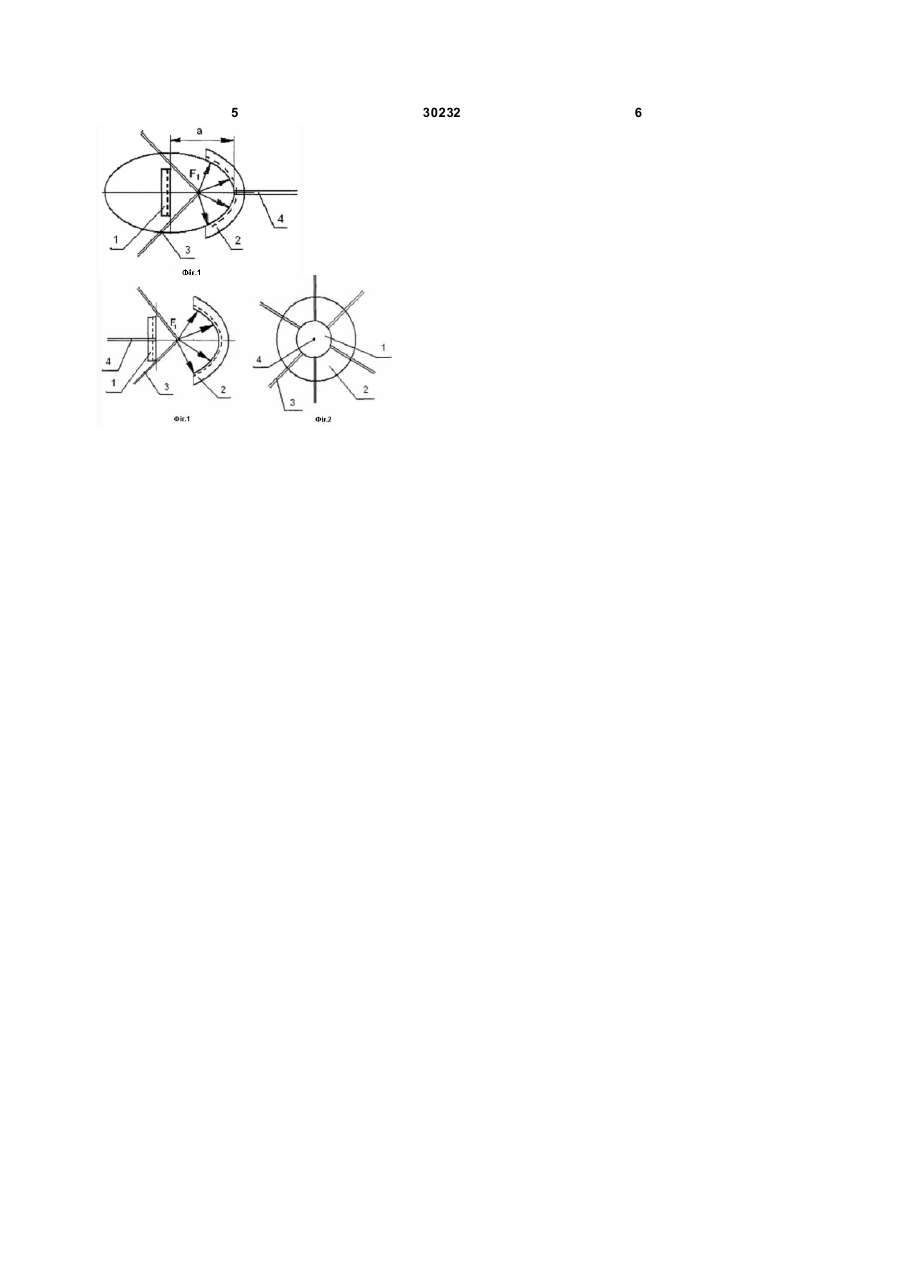

1. Волоконно-оптичний суматор випромінювань, що складається із плоского дзеркала й дзеркала, виконаного у формі частини еліпсоїда обертання, через яке здійснюється вивід сумарного випромінювання; поверхні дзеркал, що відбивають, повернені одна до одної й розміщені на відстані, рівній половині великої осі еліпсоїда, а розташовується пристрій відносно джерел випромінювань таким чином, щоб випромінювання 3 30232 4 суматора випромінювань, спрощення конструкції і здійснюється через нього і урівень з плоским зниження вартості. дзеркалом 1 (Фіг.2), якщо вивід випромінювання Поставлена задача вирішується за рахунок здійснюється через плоске дзеркало. того, що суматор випромінювань, що складається Працює волоконно-оптичний суматор з плоского дзеркала і дзеркала виконаного у формі випромінювань у такий спосіб: частини еліпсоїда обертання, через яке Випромінювання через світловод 3, здійснюється вивід сумарного випромінювання; установлений таким чином, що його поверхні дзеркал, що відбивають, повернені одна випромінюючий кінець знаходиться у фокусі до одної і розміщені на відстані рівній половині еліпсоїда, подається на дзеркало 2. Відбившись великої осі еліпсоїда, а розташовується пристрій від нього, випромінювання поширюється в щодо джерел випромінювань таким чином, щоб напрямку до другого фокуса еліпсоїда. випромінювання проходило через фокус еліпсоїда Зустрівшись з плоским дзеркалом 1, обертання, постачений набором світловодів випромінювання відбивається від нього і через розташованих по кругу щодо великої осі еліпсоїда фокус F1 знову направляється на еліпсне дзеркало таким чином, щоб випромінюючі кінці світловодів 2. Процес повторюється знову. При цьому розташовувалися у фокусі еліпсоїда обертання, а випромінювання щораз наближається до великої кількість світловодів вибирається залежно від осі еліпсоїда. Через 5-10 перевідбивань (у розв'язуваних задач, а також пристрій постачений залежності від кута під яким випромінювання світловодом для виводу сумарного вводиться в суматор і параметрів еліпсного випромінювання, розташованим уздовж великої дзеркала) усе випромінювання практично осі еліпсоїда, урівень з еліпсним дзеркалом; а крім зіллється з великою віссю і потрапить на світловод того, вивід сумарного випромінювання 4, через який і відбувається вивід випромінювання. здійснюється через плоске дзеркало, а світловод Весь процес проходження випромінювання, від для виводу сумарного випромінювання введення в суматор, до ви ходу з нього розташований уздовж великої осі еліпсоїда, аналогічний для кожного каналу. При цьому урівень з плоским дзеркалом. випромінювання може чи виводитися з боку На Фіг.1 представлений волоконно-оптичний еліпсного дзеркала 2 (Фіг.1), чи з боку плоского суматор випромінювань з виводом сумарного дзеркала 1 (Фіг.2, 3). випромінювання через еліпсне дзеркало. Використання суматора випромінювань за На Фіг.2 представлений волоконно-оптичний схемою Фіг.1 має ту перевагу, що в цьому випадку суматор випромінювань з виводом сумарного простіше здійснювати юстування і налагодження випромінювання через плоске дзеркало. суматора; але виготовлення суматора за схемою На Фіг.3 показаний суматор з сторони плоского Фіг.2, 3 обходиться дешевше. Таким чином, обидві дзеркала для шести каналів. конструкції волоконно-оптичного суматора На фігура х позначено: 1 - плоске дзеркало, 2 випромінювань - рівноцінні і успішно вирішують дзеркало у формі частини еліпсоїда обертання задачі, поставлені в меті корисної моделі. (еліпсне дзеркало), 3 - світловоди для уведення Запропонована конструкція суматора випромінювань у суматор, 4 - світловоди для випромінювань дозволяє використовува ти його у виводу випромінювань із суматора, F1 - фокус волоконно-оптичних лініях зв'язку, кількість каналів еліпсоїда обертання, а - половина великої осі випромінювань, що складаються, може мінятися в еліпсоїда обертання. залежності від розв'язуваних задач, суматор Суматор випромінювань складається з придатний для об'єднання випромінювань з плоского дзеркала 1, установленого на відстані а, каналів з різними діаметрами волокон і різними рівній половині великої осі еліпсоїда обертання від довжинами хвиль випромінювань, що значно еліпсного дзеркала 2, виконаного у формі частини розширює функціональні можливості відомих еліпсоїда обертання. Плоске дзеркало суматорів. Крім того, спрощується конструкція встановлюється перпендикулярно великої осі суматора, тому що не потрібно складної системи таким чином, щоб поверхні дзеркал, що уведення випромінювань для кожного каналу. Це, відбивають, були повернені одна до одної. у свою чергу, приводить до зниження вартості. Уведення випромінювань у суматор здійснюється Усе це робить зручним і перспективним за допомогою світловодів 3, розташованих по використання волоконно-оптичного суматора кругу щодо великої осі еліпсоїда таким чином, щоб випромінювань у лініях зв'язку. випромінюючі кінці світловодів розташовувалися у Джерела інформації: фокусі F1 еліпсоїда. Світловоди знаходяться в полі 1. Иванов А.Б. Волоконная оптика: поширення випромінювань у суматорі, однак компоненты, системы передачи, измерения. -М., вплив цього факту мінімальний, тому що розміри 1999г., стр.75. скловолокна, (його діаметр) порядку 0,08мм. 2. А.С. Литвиненко, О.В. Прусихин, Величина кута між світловодами і великою віссю "Український метрологічний журнал", Вип.2, еліпсоїда не критична, тому що від величини цього 2000р., с.48-50. кута і параметрів еліпсоїда (габаритів, ексцентриситету) залежить, як швидко введені в суматор промені зблизяться (зіллються) з великою віссю. Світловод 4, для виводу сумарного випромінювання, встановлюється уздовж великої осі еліпсоїда урівень з еліпсним дзеркалом 2 (Фіг.1), якщо вивід сумарного випромінювання 5 30232 6
