Пристрій для подавання живлення та вмикання електродвигуна забійної машини, керованої дистанційно з блокіровкою

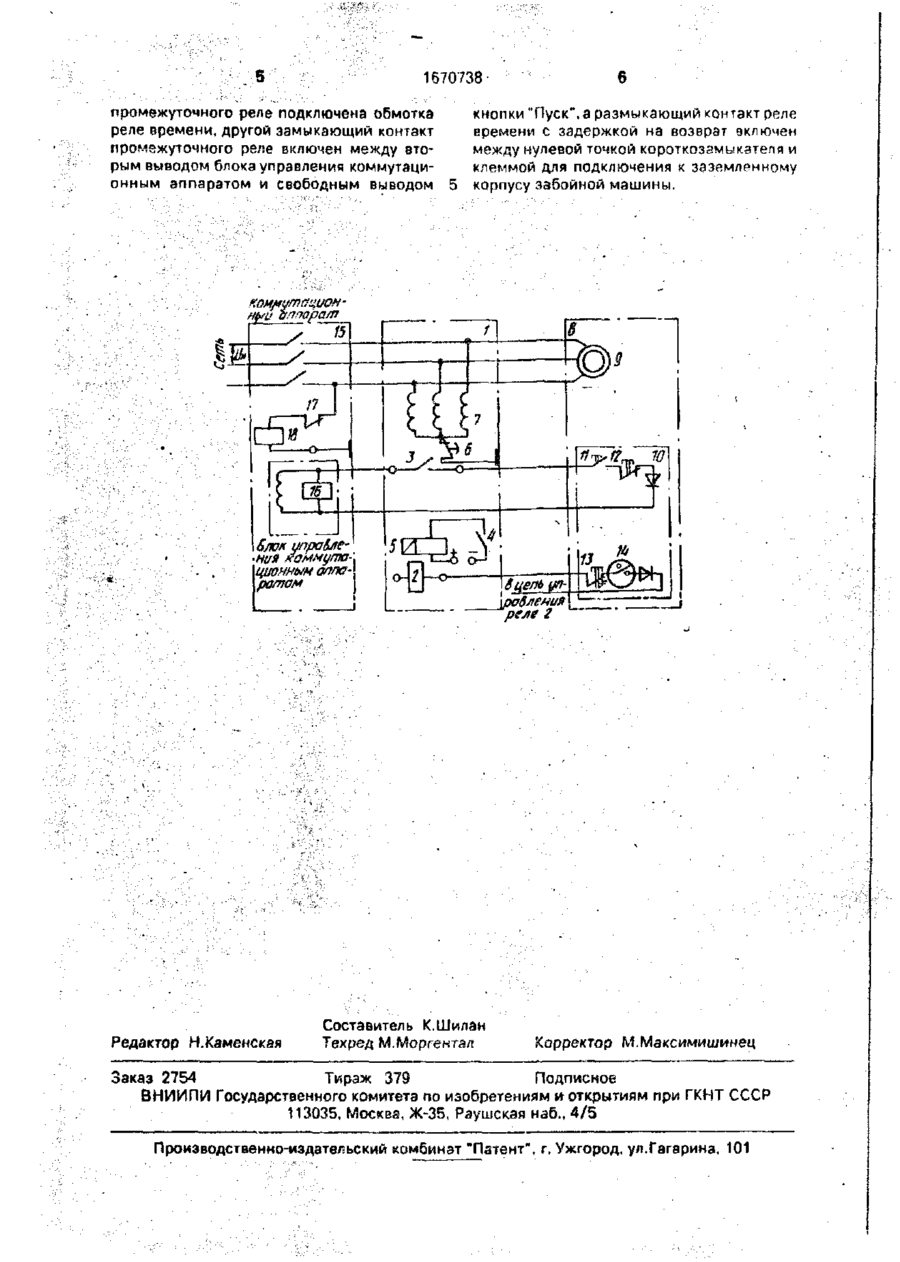

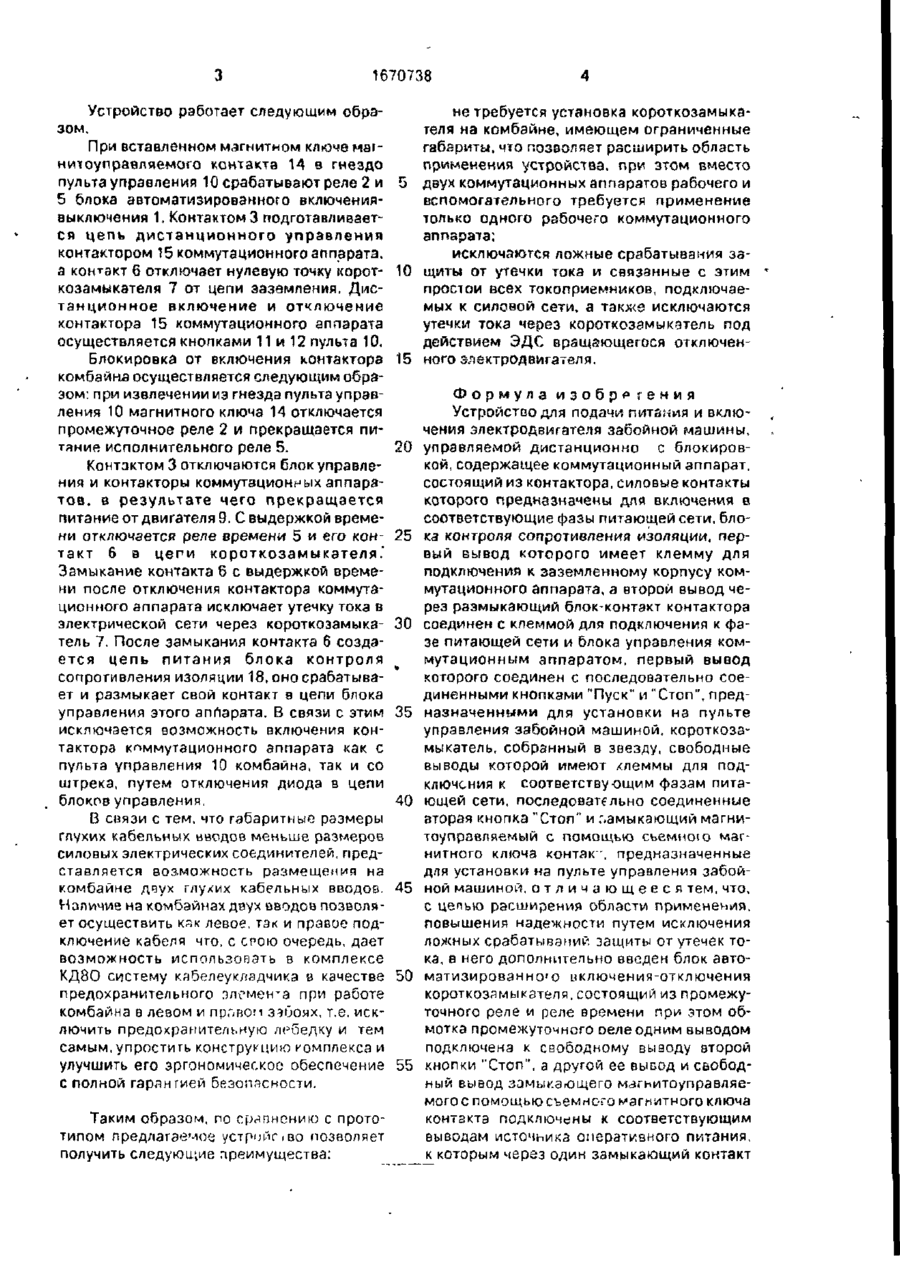

Изобретение относится к электротехнике и может быть использовано в горной промышленности и других отраслях, где необходимо надежное блокирование от включения машины. Целью изобретения является расширение области применения и повышение надежности путем исключения ложных срабатываний защиты от утечек тока. Цель достигается введением в устройство блока 1 автоматического включения короткозамыкзтеля, состоящего из промежуточного реле 2 с контактами 3,4 и реле времени 5 с контактом 6 и короткозамыкателя 7. 1 ил. Изобретение относится к электротехнике и предназначено для забойных машин, в частности очистных комбайнов, и может быть использовано в горной промышленности и других отраслях, где необходимо надежное блокирование от включений машины. Целью изобретения является расширение области применения и повышение надежности путем исключения ложных срабатываний защиты от утечек тока. На чертеже показана электрическая схема предлагаемого устройства, поясняющая его структуру и принципы работы. Устройство содержит блок автоматизированного включения-выключения короткозамыкзтеля 1, состоящий из реле промежуточного 2 с контактами 3,4, реле времени 5 с контактом 6 и короткозамыкателя 7, машину 8 с эл' ктродвигателем 9, пульт 10 с кнопками управления 11,12,13 и магнитоуправляемым с помощью съемного магнитного контакта 14. Конструкция магнитоуправляемого контакта позволяет извлекать его и вставлять в пульт управления машиной, то есть использовать этот контакт в качестве "магнитного ключа" системы блокировки от включения контактора машины. Электрическая сеть питания двигателя 9 машины осуществляемся от трансформаторной подстанции с контактором 15 с обмоткой 16 и блок-контактором 17. блоком контроля сопротивления изоляции 18. I 1670738 Устройство работает следующим образом. При вставленном магнитном ключе магнитоуправпяемого контакта 14 в гнездо пульта управления 10 срабатывают реле 2 и 5 блока автоматизированного включениявыключения 1. Контактом 3 подготавливается цепь дистанционного управления контактором 15 коммутационного аппарата, а контакт 6 отключает нулевую точку короткозамыкателя 7 от цепи заземления. Дистанционное включение и отключение контактора 15 коммутационного аппарата осуществляется кнопками 11 и 12 пульта 10. Блокировка от включения контактора комбайна осуществляется следующим образом: при извлечении из гнезда пульта управления 10 магнитного ключа 14 отключается промежуточное реле 2 и прекращается питания исполнительного реле 5. Контактом 3 отключаются блок управления и контакторы коммутационных аппаратов, в результате чего прекращается питание от двигателя 9. С выдержкой времени отключается реле времени 5 и его контакт 6 в цепи короткозамыкзтеля." Замыкание контакта 6 с выдержкой времени после отключения контактора коммутационного аппарата исключает утечку тока в электрической сети через короткозамыкатель 7. После замыкания контакта б создается цепь питания блока контроля сопротивления изоляции 18, оно срабатывает и размыкает свой контакт в цепи блока управления этого аппарата. В связи с этим исключается возможность включения контактора кпммутационного аппарата как с пульта управления 10 комбайна, так и со штрека, путем отключения диода в цепи блоков управления. не требуется установка короткозамыкателя на комбайне, имеющем ограниченные габариты, что позволяет расширить область применения устройства, при этом вместо 5 двух коммутационных аппаратов рабочего и вспомогательного требуется применение только одного рабочего коммутационного аппарата; исключаются ложные срабатывания за10 щиты от утечки тока и связанные с этим простои всех токоприемников, подключаемых к силовой сети, а также исключаются утечки тока через короткозэмыкатель под действием ЭДС вращающегося отключен15 ного электродвигателя. 20 25 30 35 40 В связи с тем, что габаритные размеры глухих кабельных вводов меньше размеров силовых электрических соединителей, представляется возможность размещения на комбайне дчуж глухих кабельных вводое. 45 Наличие на комбайнах двух вводов позволяет осуществить кр,к левое, так и правое подключение кабеля что, с СРОЮ очередь, дает возможность использовать в комплексе КД8О систему каЬелеуклздчикэ и качестве 50 предохранительного элемента при работе комбайна в левом и прпвом зэиоях, т.е. исключить предохранительную лебедку и тем самым,упростить конструкцию комплекса и улучшить его эргономическое обеспечение 55 с полной гарантией безопасности. Таким образом, по сравнению с прототипом предлагаемое устрмйгіво позволяет получить следующие преимущества: Формула изобретения Устройство для подачи питания и включения электродвигателя забойной машины, управляемой дистанционно с блокировкой, содержащее коммутационный аппарат, состоящий из контактора, силовые контакты которого предназначены для включения в соответствующие фазы питающей сети, блока контроля сопротивления изоляции, первый вывод которого имеет клемму для подключения к заземленному корпусу коммутационного аппарата, а второй вывод через размыкающий блок-контакт контактора соединен с клеммой для подключения к фазе питающей сети и блока управления коммутационным аппаратом, первый вывод которого соединен с последовательно соединенными кнопками "Пуск" и "Стоп", предназначенными для установки на пульте управления забойной машиной, короткозамыкатель, собранный в звезду, свободные выводы которой имеют хлеммы для подключения к соответствуощим фазам питающей сети, последовательно соединенные вторая кнопка "Стоп" и замыкающий магнитоупраеляемый с помощью сьемною магнитного ключа контак". предназначенные для установки на пульте управления забойной машиной, о т л и ч а ю щ е е с я тем, что, с цепью расширения области применения, повышения надежности путем исключения ложных срабатываний защиты от утечек тока, в него дополнительно введен блок автоматизировзнно*о иключения-отключения короткозамыкэтеля, состоящий из промежуточного реле и реле времени при этом обмотка промежуточного оеле одним выводом подключена к свободному выводу второй кнопки "Стоп", а другой ее вывод и свободный вывод замыкающего магиитоуправляемогос помощью съемного магнитного ключа контакта подключены к соответствующим выводам источника оперативного питания, к которым через один замыкающий контакт 1670738 промежуточного реле подключена обмотка реле времени, другой замыкающий контакт промежуточного реле включен между вторым выводом блока управления коммутационным аппаратом и свободным выводом 5 кнопки "Пуск", а размыкающий контакт реле времени с задержкой на возврат включен между нулевой точкой короткозамыкзтеля и КЛеММОЙ ДЛЯ ПОДКЛЮЧеНИЯ К ЗЭЗйМЛРННОМу корпусу забойной машины. 6/юк управления )?аммуаю-\ циоииынолпаА. ротом р$ реле 2 Редактор Н.Каменская Составитель К.Шилан Техред М.Моргентзл Корректор М.Максимишинец Заказ 2754 Тираж 379 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
