Упаковка для виробів

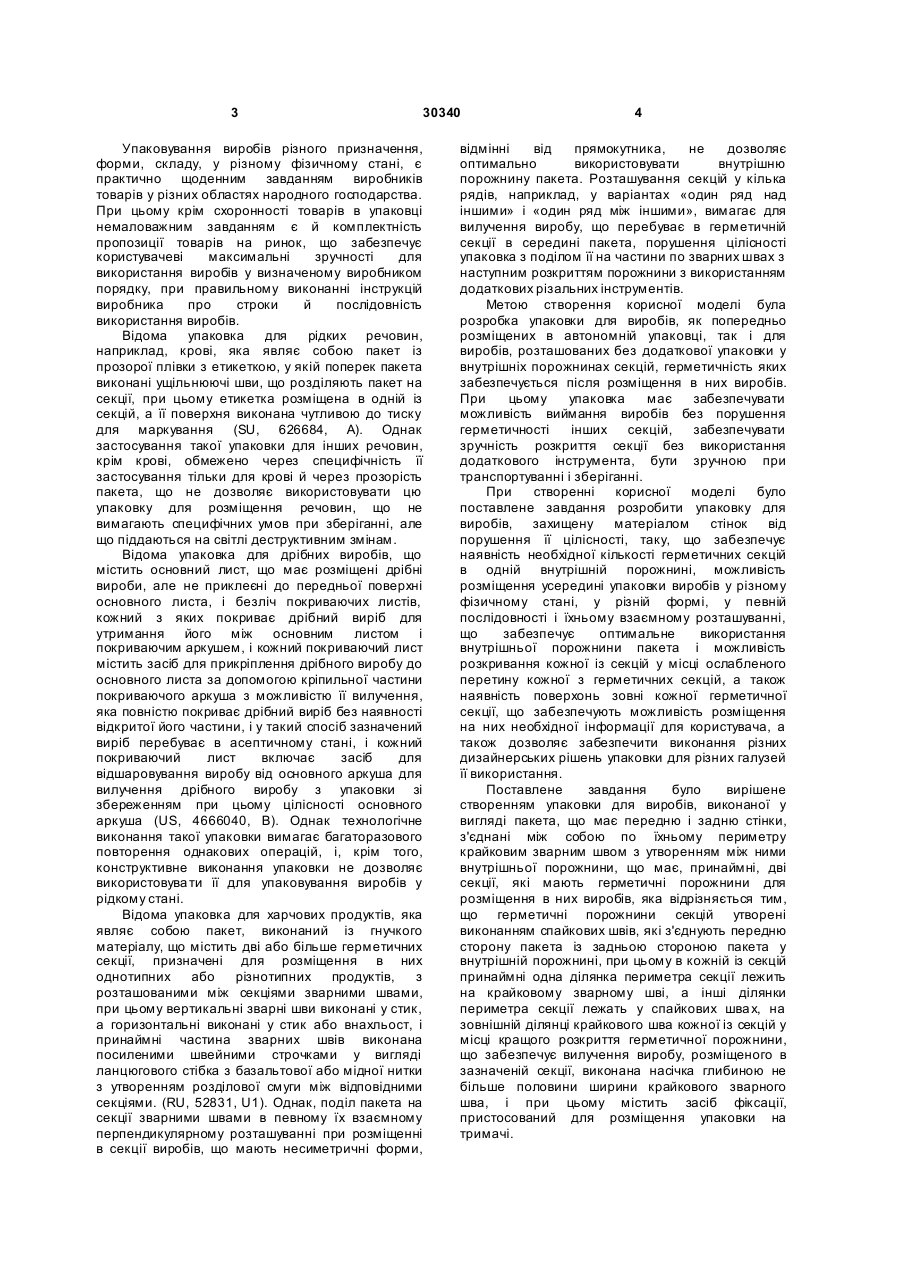

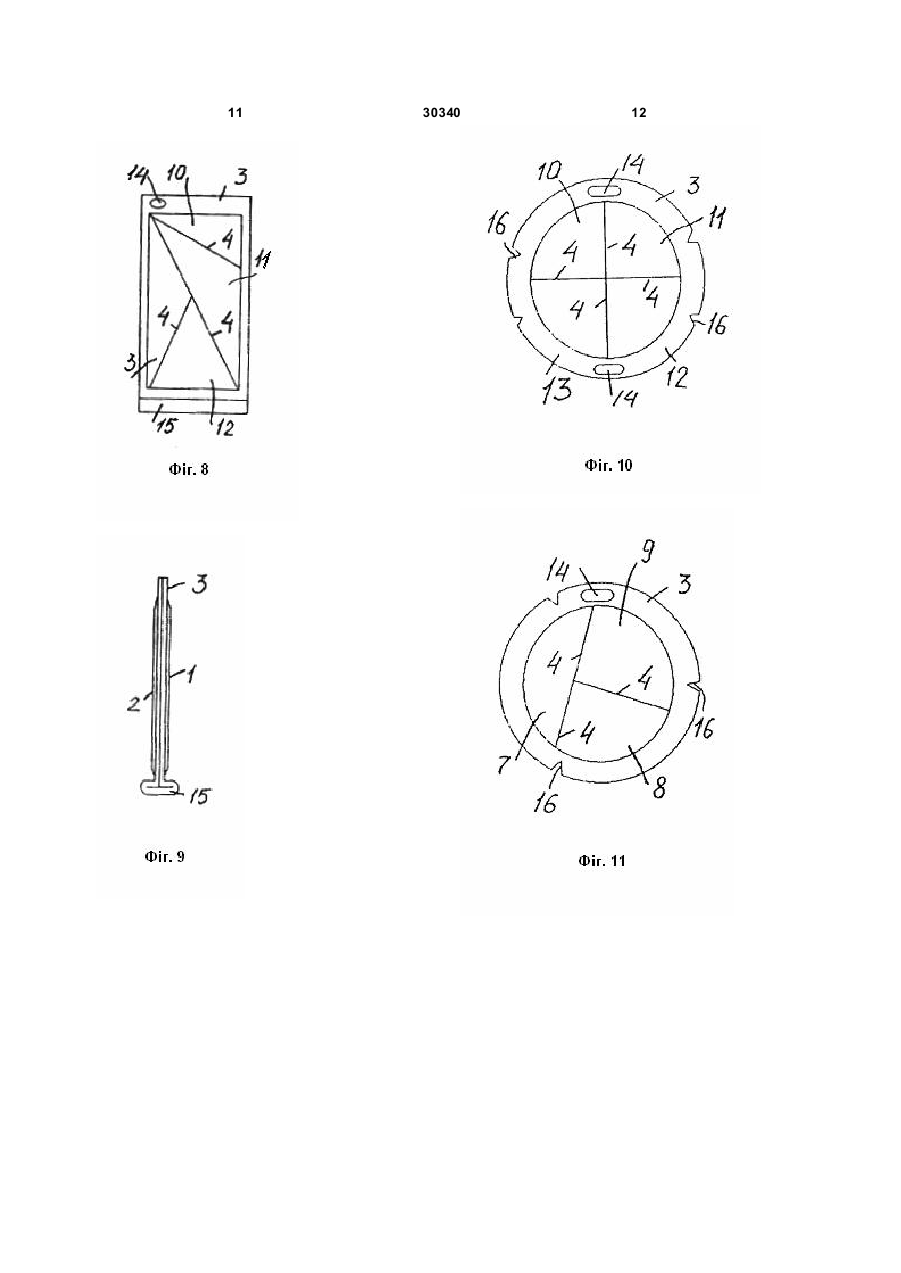

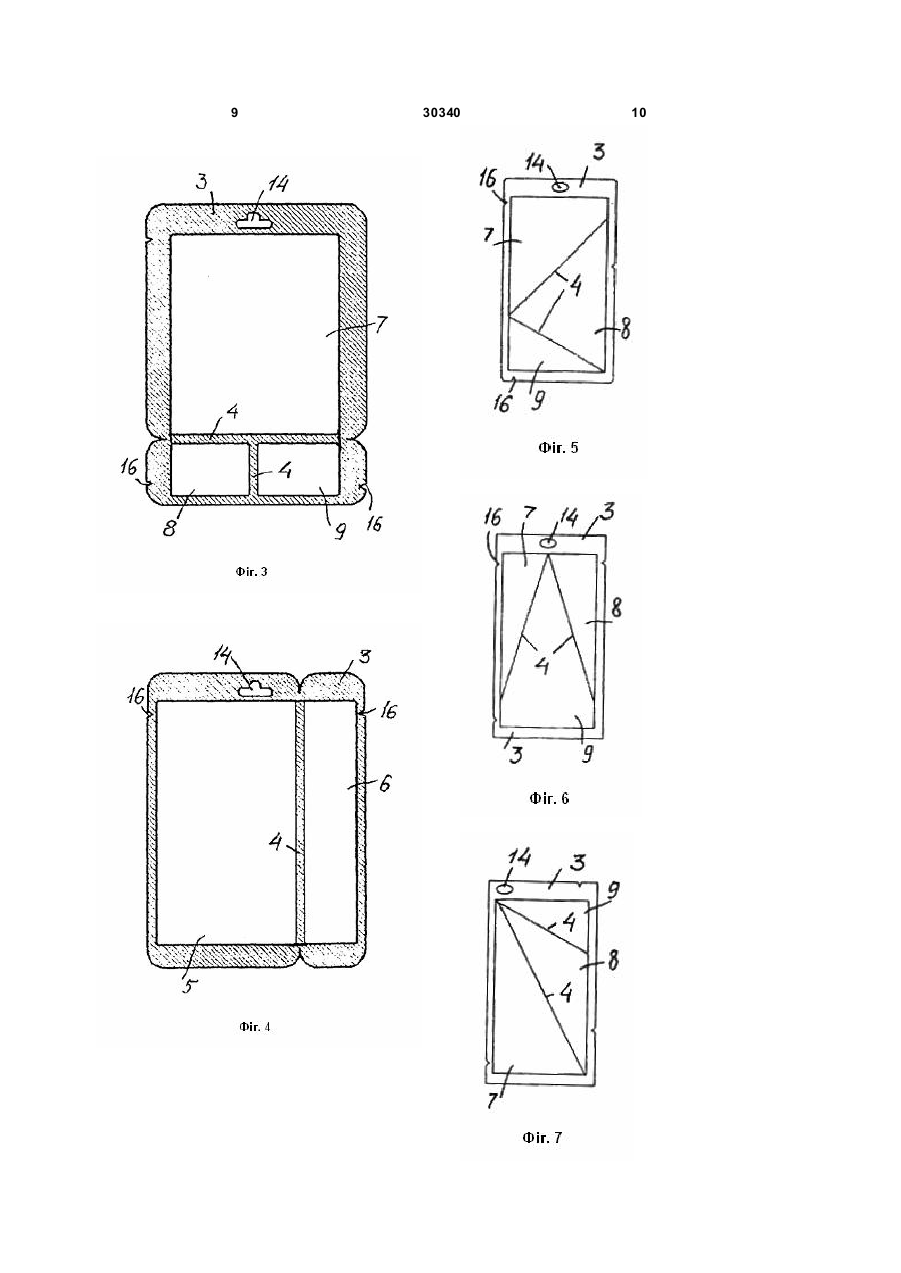

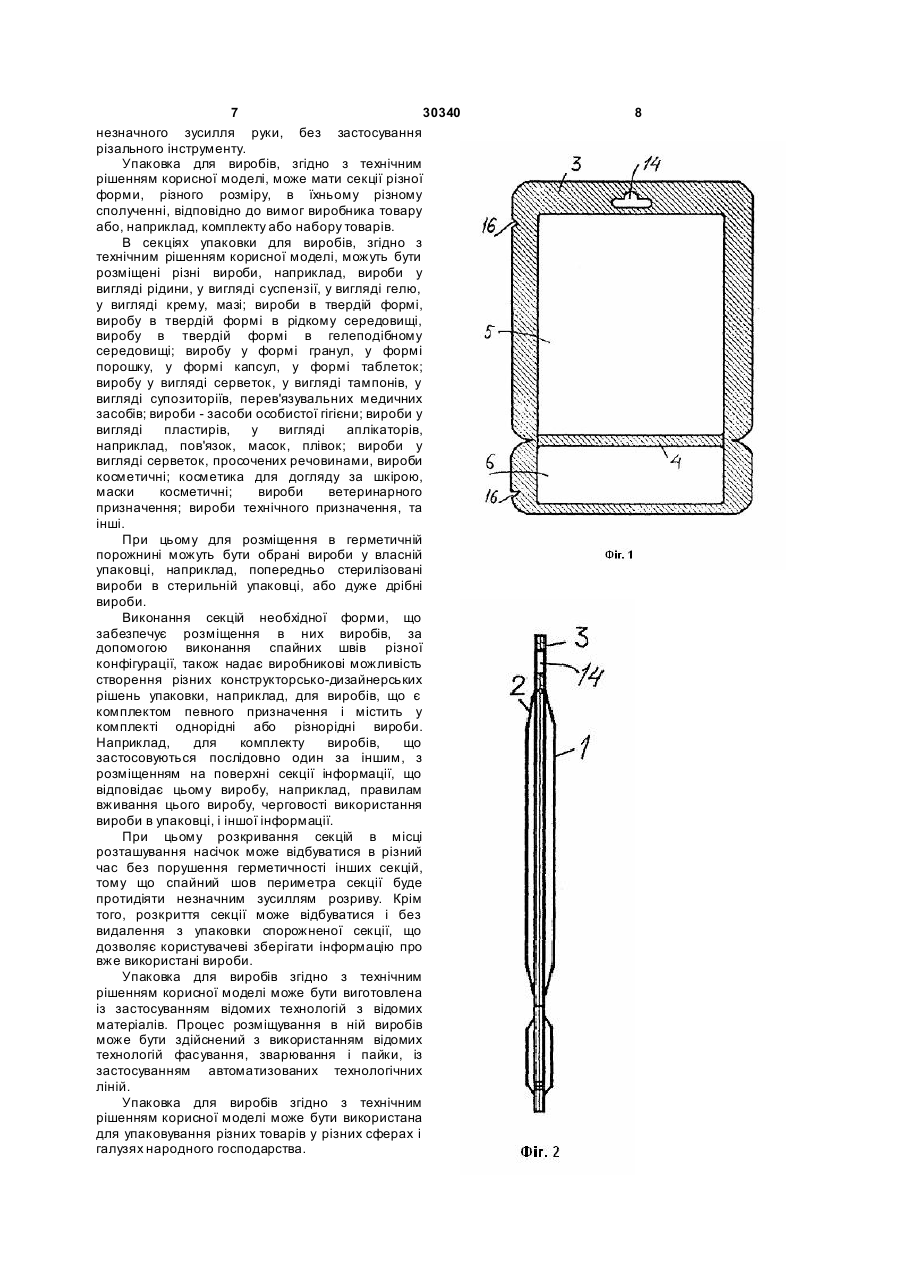

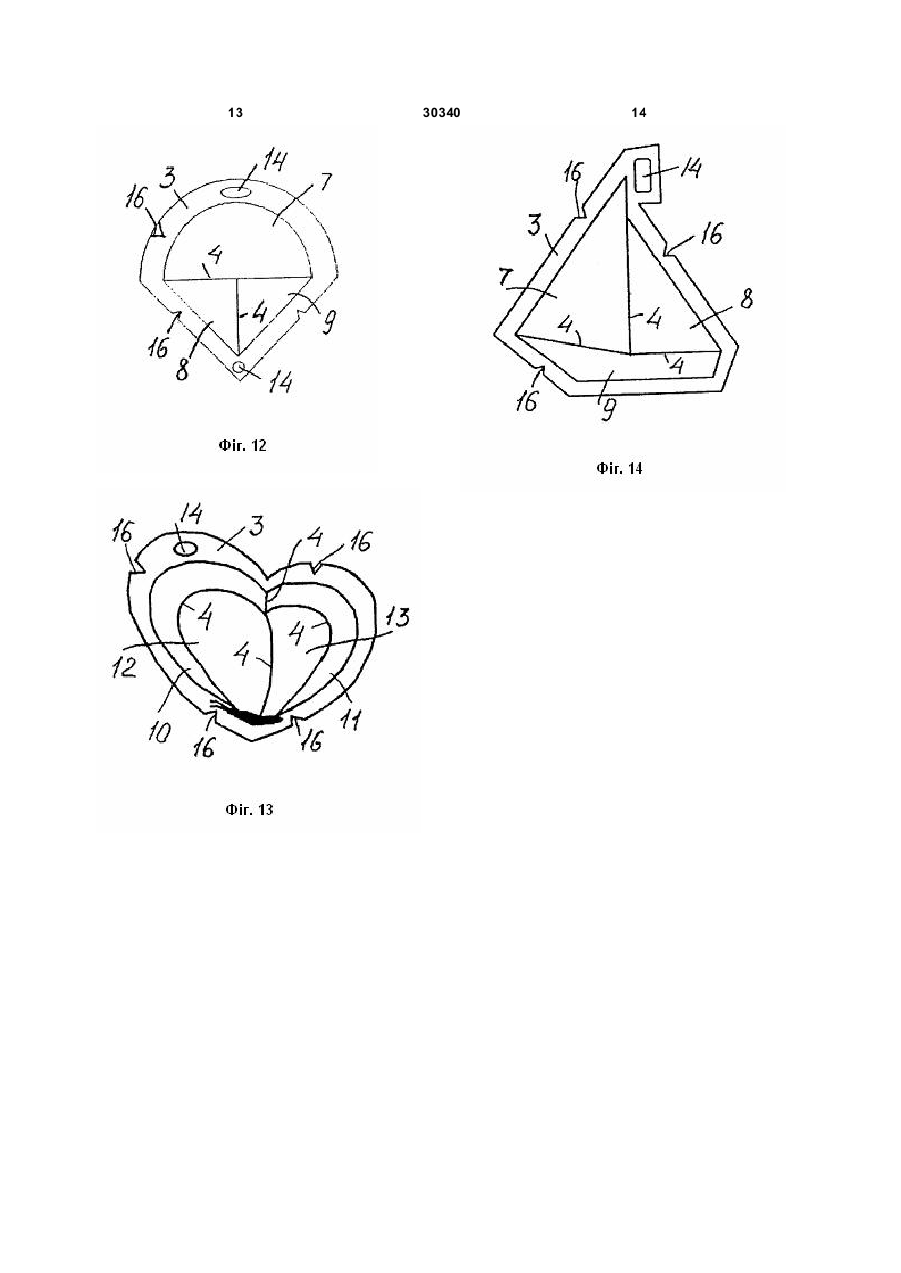

1. Упаковка для виробів, виконана у вигляді пакета, що має передню й задню стінки, з'єднані між собою по їхньому периметру крайковим зварним швом з утворенням між ними внутрішньої порожнини, що містить принаймні дві секції, які мають герметичні порожнини для розміщення в них виробів, яка відрізняється тим, що герметичні порожнини секцій утворені виконанням спайкових швів, що з'єдн ують передню сторону пакета із задньою стороною пакета у вн утрішній порожнині, при цьому в кожній із секцій принаймні одна ділянка периметра секції лежить на крайковому зварному шві, а інші ділянки периметра секції лежать у спайкових швах, при цьому на зовнішній ділянці крайкового шва кожної із секцій у місці кращого розкриття герметичної порожнини, яке забезпечує вилучення виробу, розміщеного в зазначеній секції, виконана насічка глибиною не більше половини ширини крайкового зварного шва, і при цьому упаковка містить засіб фіксації для розміщення упаковки на тримачі. 2. Упаковка за п. 1, яка відрізняється тим, що передня стінка й задня стінка пакета виконані з матеріалів різної товщини. 3. Упаковка за п. 1, яка відрізняється тим, що передня стінка й/або задня стінка пакета виконані з матеріалів на основі полімерів. 4. Упаковка за п. 1, яка відрізняється тим, що передня стінка й/або задня стінка пакета виконані з матеріалів, яка мають полімерне покриття. 5. Упаковка за п. 1, яка відрізняється тим, що передня стінка й/або задня стінка пакета виконані з матеріалів, що мають покриття у вигляді фольги. 6. Упаковка за п. 1, яка відрізняється тим, що передня стінка й/або задня стінка пакета виконані з матеріалів, що мають покриття ламінуванням. 2 (19) 1 3 30340 Упаковування виробів різного призначення, форми, складу, у різному фізичному стані, є практично щоденним завданням виробників товарів у різних областях народного господарства. При цьому крім схоронності товарів в упаковці немаловажним завданням є й комплектність пропозиції товарів на ринок, що забезпечує користувачеві максимальні зручності для використання виробів у визначеному виробником порядку, при правильному виконанні інструкцій виробника про строки й послідовність використання виробів. Відома упаковка для рідких речовин, наприклад, крові, яка являє собою пакет із прозорої плівки з етикеткою, у якій поперек пакета виконані ущільнюючі шви, що розділяють пакет на секції, при цьому етикетка розміщена в одній із секцій, а її поверхня виконана чутливою до тиску для маркування (SU, 626684, А). Однак застосування такої упаковки для інших речовин, крім крові, обмежено через специфічність її застосування тільки для крові й через прозорість пакета, що не дозволяє використовувати цю упаковку для розміщення речовин, що не вимагають специфічних умов при зберіганні, але що піддаються на світлі деструктивним змінам. Відома упаковка для дрібних виробів, що містить основний лист, що має розміщені дрібні вироби, але не приклеєні до передньої поверхні основного листа, і безліч покриваючих листів, кожний з яких покриває дрібний виріб для утримання його між основним листом і покриваючим аркушем, і кожний покриваючий лист містить засіб для прикріплення дрібного виробу до основного листа за допомогою кріпильної частини покриваючого аркуша з можливістю її вилучення, яка повністю покриває дрібний виріб без наявності відкритої його частини, і у такий спосіб зазначений виріб перебуває в асептичному стані, і кожний покриваючий лист включає засіб для відшаровування виробу від основного аркуша для вилучення дрібного виробу з упаковки зі збереженням при цьому цілісності основного аркуша (US, 4666040, В). Однак технологічне виконання такої упаковки вимагає багаторазового повторення однакових операцій, і, крім того, конструктивне виконання упаковки не дозволяє використовува ти її для упаковування виробів у рідкому стані. Відома упаковка для харчових продуктів, яка являє собою пакет, виконаний із гнучкого матеріалу, що містить дві або більше герметичних секції, призначені для розміщення в них однотипних або різнотипних продуктів, з розташованими між секціями зварними швами, при цьому вертикальні зварні шви виконані у стик, а горизонтальні виконані у стик або внахльост, і принаймні частина зварних швів виконана посиленими швейними строчками у вигляді ланцюгового стібка з базальтової або мідної нитки з утворенням розділової смуги між відповідними секціями. (RU, 52831, U1). Однак, поділ пакета на секції зварними швами в певному їх взаємному перпендикулярному розташуванні при розміщенні в секції виробів, що мають несиметричні форми, 4 відмінні від прямокутника, не дозволяє оптимально використовувати внутрішню порожнину пакета. Розташування секцій у кілька рядів, наприклад, у варіантах «один ряд над іншими» і «один ряд між іншими», вимагає для вилучення виробу, що перебуває в герметичній секції в середині пакета, порушення цілісності упаковка з поділом її на частини по зварних швах з наступним розкриттям порожнини з використанням додаткових різальних інструментів. Метою створення корисної моделі була розробка упаковки для виробів, як попередньо розміщених в автономній упаковці, так і для виробів, розташованих без додаткової упаковки у внутрішніх порожнинах секцій, герметичність яких забезпечується після розміщення в них виробів. При цьому упаковка має забезпечувати можливість виймання виробів без порушення герметичності інших секцій, забезпечувати зручність розкриття секції без використання додаткового інструмента, бути зручною при транспортуванні і зберіганні. При створенні корисної моделі було поставлене завдання розробити упаковку для виробів, захищену матеріалом стінок від порушення її цілісності, таку, що забезпечує наявність необхідної кількості герметичних секцій в одній внутрішній порожнині, можливість розміщення усередині упаковки виробів у різному фізичному стані, у різній формі, у певній послідовності і їхньому взаємному розташуванні, що забезпечує оптимальне використання внутрішньої порожнини пакета і можливість розкривання кожної із секцій у місці ослабленого перетину кожної з герметичних секцій, а також наявність поверхонь зовні кожної герметичної секції, що забезпечують можливість розміщення на них необхідної інформації для користувача, а також дозволяє забезпечити виконання різних дизайнерських рішень упаковки для різних галузей її використання. Поставлене завдання було вирішене створенням упаковки для виробів, виконаної у вигляді пакета, що має передню і задню стінки, з'єднані між собою по їхньому периметру крайковим зварним швом з утворенням між ними внутрішньої порожнини, що має, принаймні, дві секції, які мають герметичні порожнини для розміщення в них виробів, яка відрізняється тим, що герметичні порожнини секцій утворені виконанням спайкових швів, які з'єднують передню сторону пакета із задньою стороною пакета у внутрішній порожнині, при цьому в кожній із секцій принаймні одна ділянка периметра секції лежить на крайковому зварному шві, а інші ділянки периметра секції лежать у спайкових шва х, на зовнішній ділянці крайкового шва кожної із секцій у місці кращого розкриття герметичної порожнини, що забезпечує вилучення виробу, розміщеного в зазначеній секції, виконана насічка глибиною не більше половини ширини крайкового зварного шва, і при цьому містить засіб фіксації, пристосований для розміщення упаковки на тримачі. 5 30340 6 При цьому згідно з технічним рішенням пакета, що має передню 1 і задню 2 стінки (Фіг.2, корисної моделі в упаковці передня стінка і задня 9), з'єднані між собою по периметру крапковим стінка пакета можуть бути виконані з матеріалів зварним швом 3 з утворенням між ними різної товщини. внутрішньої порожнини. При цьому передня стінка і/або задня стінка При цьому пакет може бути виконаний з упаковки виконані з матеріалів на основі полімерів, різного матеріалу, що забезпечує можливість матеріалів, що мають полімерне покриття, виконання зварного шва і спайного шва з матеріалів, що мають покриття у вигляді утворенням герметичного стику передньої і металевої фольги, матеріалів, що мають покриття задньої стінки. Наприклад, із плівки на основі у вигляді ламінату. полімерів або матеріалу з полімерним або іншим При цьому, згідно з технічним рішенням покриттям, наприклад, з покриттям у вигляді корисної моделі, упаковка може бути фольги, з ламінованим покриттям. пристосована для фіксації на тримачі у вигляді При цьому для виготовлення передньої і стрижня і засіб фіксації може бути виконаний у задньої стінки може бути використаний матеріал вигляді принаймні одного наскрізного отвору на різної товщини, що надає можливість виконання крайковому зварному шві. упаковки, у якій розташований в ній виріб буде Крім того, згідно з технічним рішенням лежати на площині задньої стінки. корисної моделі, упаковка може бути При цьому форма пакета може бути різною: пристосована для фіксації у вертикальному прямокутною, трикутною, круглою, овальною, положенні у тримачі, що має форму ємності, й при фігурною (Фіг.1-14), з округленими кутами (Фіг.1-4), цьому засіб фіксації може бути виконаний у з гострими кутами (Фіг.5-8, 14). вигляді фіксованої складки матеріалу пакета у Згідно з технічним рішенням корисної моделі, вигляді планки, перпендикулярної площині внутрішня порожнина розділена спайними швами зварного шва. 4 на герметичні секції таким чином, щоб частина При цьому, згідно з технічним рішенням периметра секції лежала на крайковому зварному корисної моделі, в упаковці секції можуть бути шві 3. пристосовані для розміщення однорідних виробів. При цьому на крайковому зварному шві Крім того, згідно з технічним рішенням можуть бути виконані різні виїмки, наприклад, у корисної моделі, секції можуть бути пристосовані місцях перетинання спайних швів із крайковими для розміщення різнорідних виробів. зварними швами, як показано на Фіг.1-4, для При цьому, згідно з технічним рішенням найкращого сприйняття користувачем порядку корисної моделі, секції можуть бути пристосовані розкриття упаковки. для розміщення виробів, обраних із групи, яка При цьому упаковка може містити необхідну включає: вироби у вигляді рідини; вироби у вигляді кількість секцій з герметичними порожнинами, суспензії; вироби у твердій формі; вироби у наприклад, виконаних прямолінійними спайними твердій формі в рідкому середовищі; вироби у швами 4. Наприклад, містити дві секції 5 і 6, як вигляді гелю; вироби у твердій формі в показано на Фіг.1, 4, або три секції, наприклад, гелеподібному середовищі; вироби у вигляді секції 7, 8, 9, як показано на Фіг.3, 5, 6, 7, 11, 12, крему; вироби у вигляді мазі; вироби у формі 14, або містити чотири секції 10, 11, 12, 13, як гранул, у формі порошку, у формі капсул, у формі показано на Фіг.8, 10, 13, і т.д. таблеток; вироби у вигляді серветок, у вигляді Упаковка може містити секції, виконані тампонів, у вигляді супозиторіїв, перев'язних криволінійними спайними швами або спайними медичних засобів; вироби гігієнічні; вироби у швами в комбінації прямолінійних і криволінійних вигляді пластирів, аплікаторів, наприклад, швів, як показано на Фіг.13. пов'язок, масок, плівок; вироби у вигляді серветок, При цьому, згідно з технічним рішенням просочених речовинами; вироби косметичні; корисної моделі, Упаковка має засіб для фіксації, вироби косметичні для догляду за шкірою; маски пристосований для розміщення її на тримачі. косметичні; вироби ветеринарного призначення; Наприклад, для фіксації на тримачі у вигляді вироби технічного призначення; вироби в упаковці; стрижня засіб фіксації може бути виконаний у вироби в упаковці, попередньо стерилізовані; вигляді наскрізних отворів 14 на крайковому вироби для рукоділля. зварному шві 3: одного отвору (Фіг.1-7, 11, 13, 14), При цьому, згідно з технічним рішенням двох отворів (Фіг.10, 12) або більше, відповідно до корисної моделі, упаковка може бути вимог виробника. пристосована для розміщення в ній виробів, що Для фіксації у вертикальному положенні у утворюють комплект цільового призначення. тримачі в формі відкритої ємності, наприклад, Далі корисна модель пояснюється описом коробки, засіб фіксації може бути виконаний, варіантів її здійснення і кресленнями, що наприклад, у вигляді складки матеріалу пакета у додаються, на яких: формі планки 15, перпендикулярної площині Фіг.1 - варіант упаковки з двома герметичними крайкового зварного шва 3. секціями, перетин по крайковому зварному шву; Згідно з технічним рішенням корисної моделі, Фіг.2 - варіант упаковки за Фіг.1, вигляд збоку; на зовнішній ділянці крайкового зварного шва 3 в Фіг.3, 4, 5, 6, 7, 8, - варіанти упаковки, вигляд області частини периметра секцій, що лежить на спереду; Фіг.9 - упаковка, вигляд збоку на Фіг.8; крайковому зварному шві 3, виконані насічки 16 Фіг.10, 11, 12, 13, 14 - упаковка, варіанти. глибиною не більше половини ширини крайкового Згідно з технічним рішенням корисної моделі зварного шва 3, що забезпечує можливість упаковка для виробів (Фіг.1-14) виконана у вигляді розкривання кожної із секцій з прикладанням 7 30340 незначного зусилля руки, без застосування різального інструменту. Упаковка для виробів, згідно з технічним рішенням корисної моделі, може мати секції різної форми, різного розміру, в їхньому різному сполученні, відповідно до вимог виробника товару або, наприклад, комплекту або набору товарів. В секціях упаковки для виробів, згідно з технічним рішенням корисної моделі, можуть бути розміщені різні вироби, наприклад, вироби у вигляді рідини, у вигляді суспензії, у вигляді гелю, у вигляді крему, мазі; вироби в твердій формі, виробу в твердій формі в рідкому середовищі, виробу в твердій формі в гелеподібному середовищі; виробу у формі гранул, у формі порошку, у формі капсул, у формі таблеток; виробу у вигляді серветок, у вигляді тампонів, у вигляді супозиторіїв, перев'язувальних медичних засобів; вироби - засоби особистої гігієни; вироби у вигляді пластирів, у вигляді аплікаторів, наприклад, пов'язок, масок, плівок; вироби у вигляді серветок, просочених речовинами, вироби косметичні; косметика для догляду за шкірою, маски косметичні; вироби ветеринарного призначення; вироби технічного призначення, та інші. При цьому для розміщення в герметичній порожнині можуть бути обрані вироби у власній упаковці, наприклад, попередньо стерилізовані вироби в стерильній упаковці, або дуже дрібні вироби. Виконання секцій необхідної форми, що забезпечує розміщення в них виробів, за допомогою виконання спайних швів різної конфігурації, також надає виробникові можливість створення різних конструкторсько-дизайнерських рішень упаковки, наприклад, для виробів, що є комплектом певного призначення і містить у комплекті однорідні або різнорідні вироби. Наприклад, для комплекту виробів, що застосовуються послідовно один за іншим, з розміщенням на поверхні секції інформації, що відповідає цьому виробу, наприклад, правилам вживання цього виробу, черговості використання вироби в упаковці, і іншої інформації. При цьому розкривання секцій в місці розташування насічок може відбуватися в різний час без порушення герметичності інших секцій, тому що спайний шов периметра секції буде протидіяти незначним зусиллям розриву. Крім того, розкриття секції може відбуватися і без видалення з упаковки спорожненої секції, що дозволяє користувачеві зберігати інформацію про вже використані вироби. Упаковка для виробів згідно з технічним рішенням корисної моделі може бути виготовлена із застосуванням відомих технологій з відомих матеріалів. Процес розміщування в ній виробів може бути здійснений з використанням відомих технологій фасування, зварювання і пайки, із застосуванням автоматизованих технологічних ліній. Упаковка для виробів згідно з технічним рішенням корисної моделі може бути використана для упаковування різних товарів у різних сферах і галузях народного господарства. 8 9 30340 10 11 30340 12 13 30340 14
