Установка для проточного нанесення гальванічних покриттів

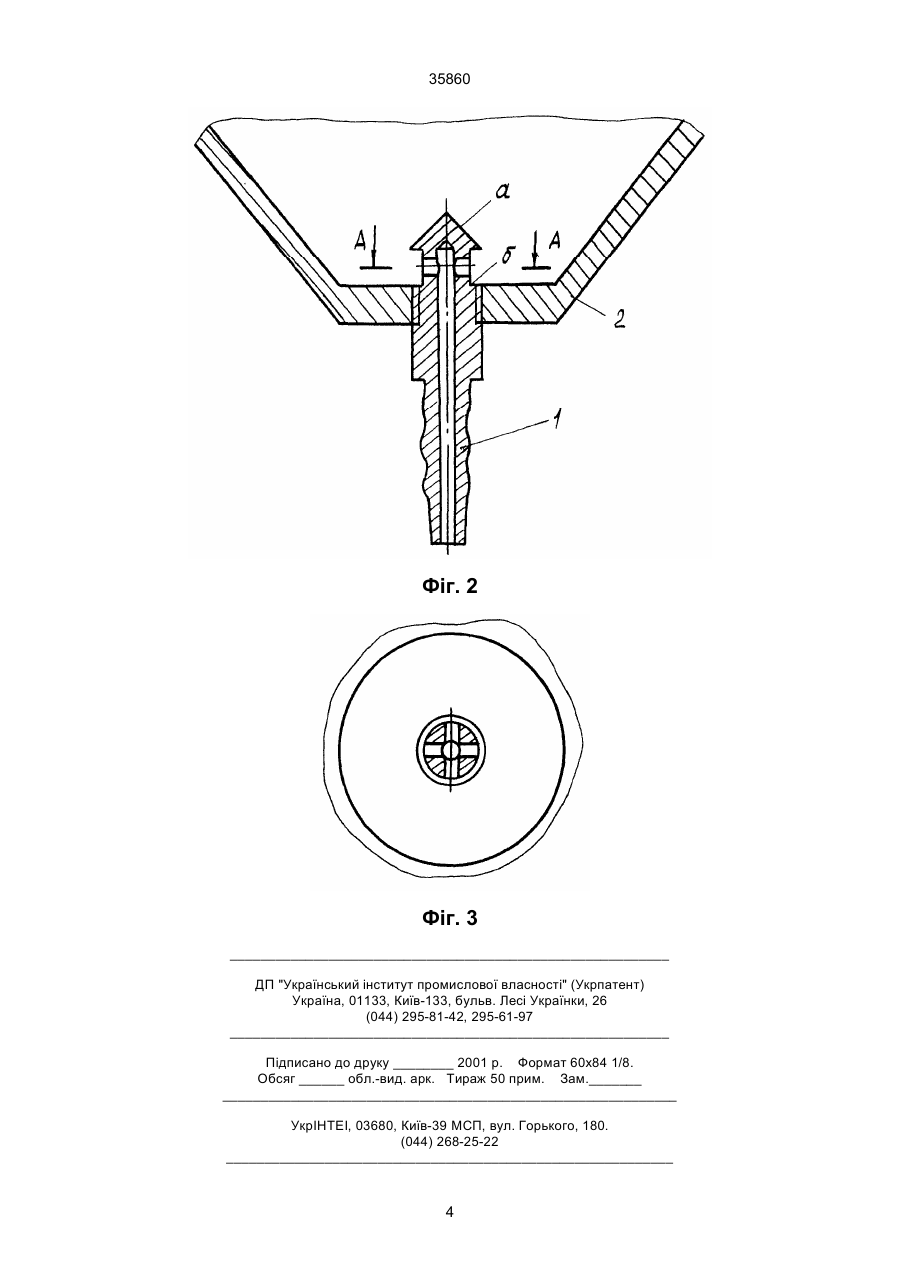

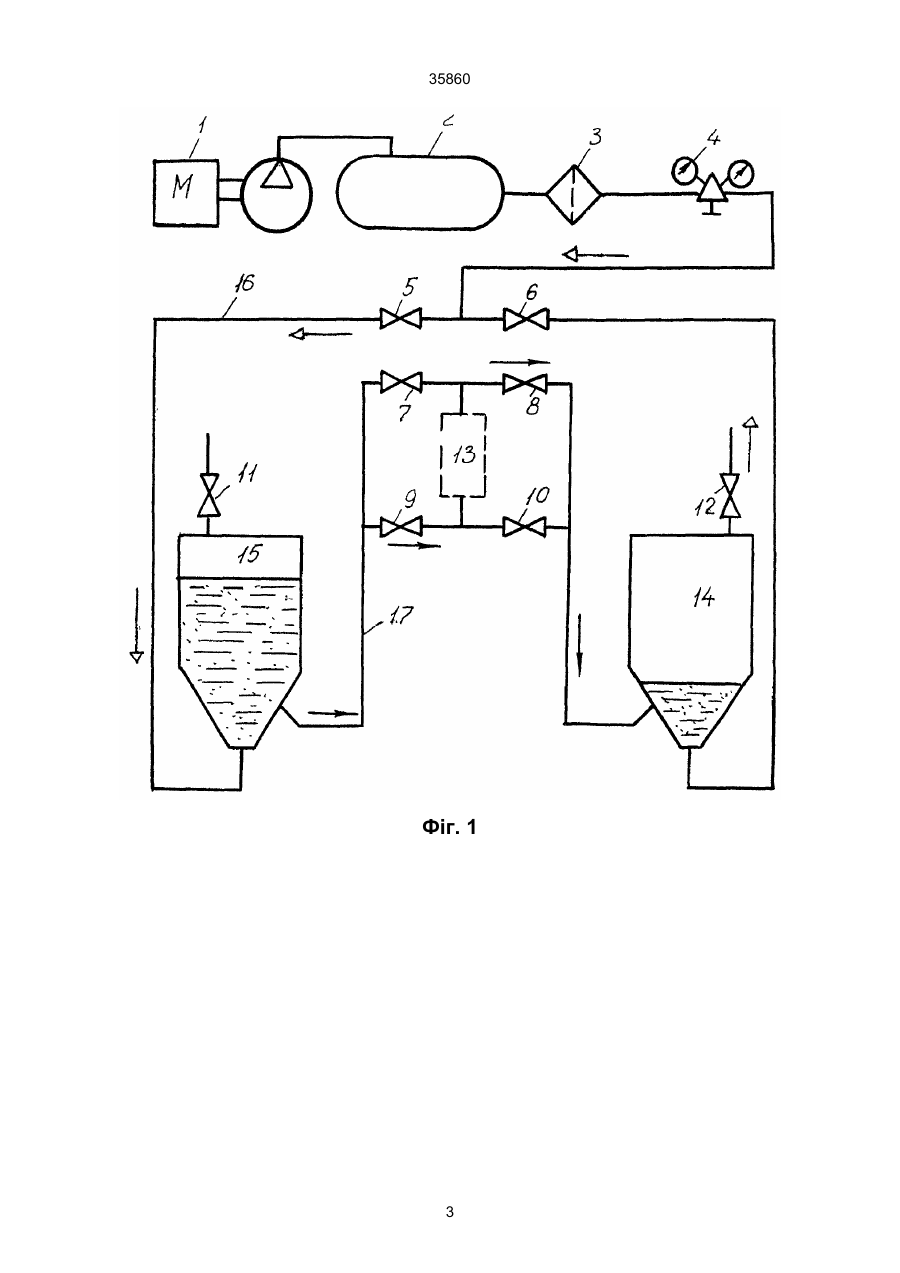

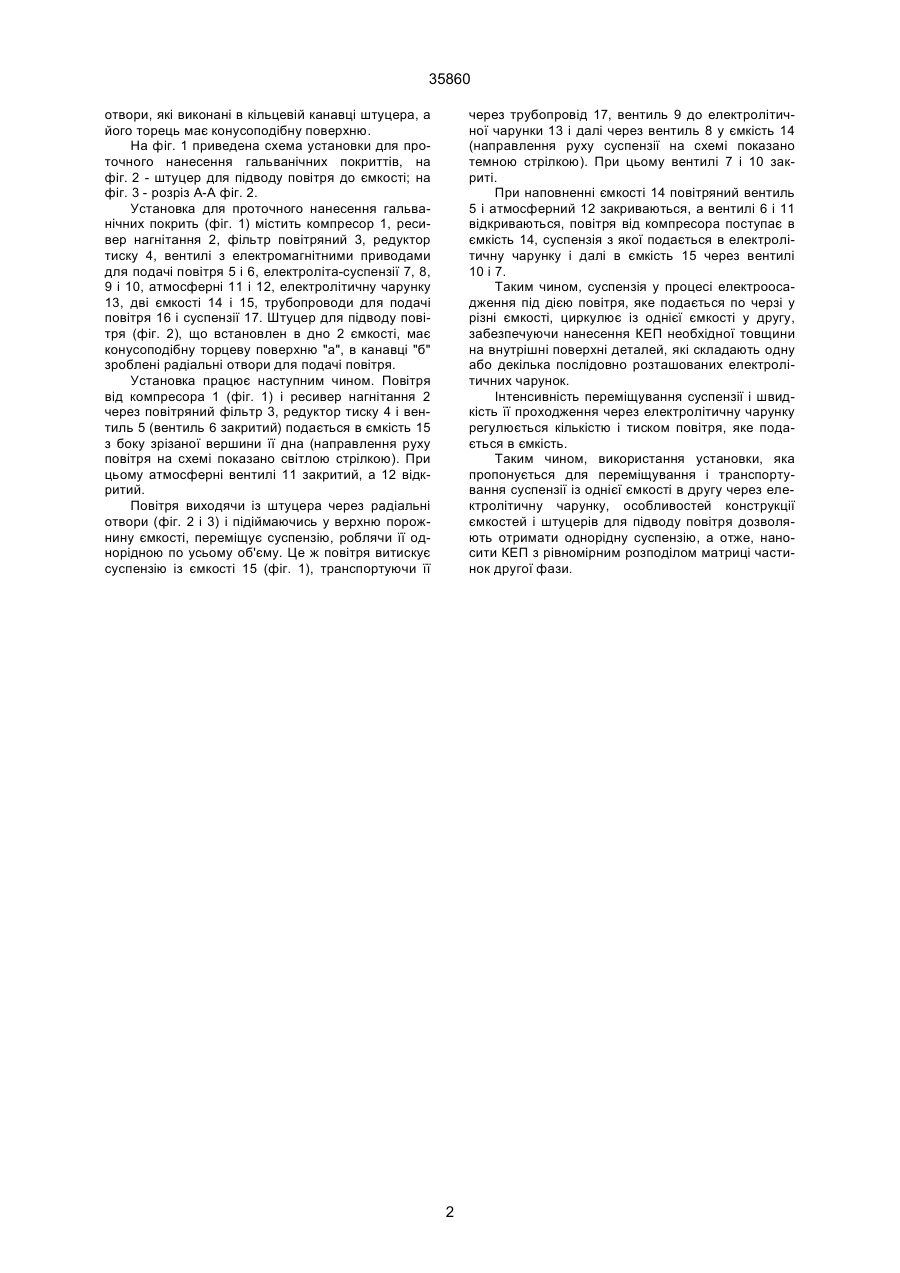

1. Установка для проточного нанесення гальванічних покриттів, яка складається з системи подачі повітря, яка містить компресор, ресивер нагнітання, повітряний фільтр, редуктор тиску, вентилі з електромагнітним приводом і трубопроводи, електричну чарунку та дві ємкості для електроліта, яка відрізняється тим, що ємкості виконані циліндричної форми з конусоподібним дном, при цьому з боку зрізаної вершини встановлений штуцер. 2. Установка по п. 1, яка відрізняється тим, що штуцер має радіальні отвори, які виконані у кільцевій канавці штуцера, а його торець має конусоподібну поверхню. (19) (21) 99010213 (22) 14.01.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Наливайко Володимир Миколайович, Черновол Михайло Іванович, Солових Євген Костянтинович, Солових Андрій Євгенович, Шепеленко Ігор Віталійович, Агліулін Роман Равілійович, Катеринич Станіслав Євгенович (73) Кіровоградський інститут сільськогосподарського машинобудування 35860 отвори, які виконані в кільцевій канавці штуцера, а його торець має конусоподібну поверхню. На фіг. 1 приведена схема установки для проточного нанесення гальванічних покриттів, на фіг. 2 - штуцер для підводу повітря до ємкості; на фіг. 3 - розріз А-А фіг. 2. Установка для проточного нанесення гальванічних покрить (фіг. 1) містить компресор 1, ресивер нагнітання 2, фільтр повітряний 3, редуктор тиску 4, вентилі з електромагнітними приводами для подачі повітря 5 і 6, електроліта-суспензії 7, 8, 9 і 10, атмосферні 11 і 12, електролітичну чарунку 13, дві ємкості 14 і 15, трубопроводи для подачі повітря 16 і суспензії 17. Штуцер для підводу повітря (фіг. 2), що встановлен в дно 2 ємкості, має конусоподібну торцеву поверхню "а", в канавці "б" зроблені радіальні отвори для подачі повітря. Установка працює наступним чином. Повітря від компресора 1 (фіг. 1) і ресивер нагнітання 2 через повітряний фільтр 3, редуктор тиску 4 і вентиль 5 (вентиль 6 закритий) подається в ємкість 15 з боку зрізаної вершини її дна (направлення руху повітря на схемі показано світлою стрілкою). При цьому атмосферні вентилі 11 закритий, а 12 відкритий. Повітря виходячи із штуцера через радіальні отвори (фіг. 2 і 3) і підіймаючись у верхню порожнину ємкості, переміщує суспензію, роблячи її однорідною по усьому об'єму. Це ж повітря витискує суспензію із ємкості 15 (фіг. 1), транспортуючи її через трубопровід 17, вентиль 9 до електролітичної чарунки 13 і далі через вентиль 8 у ємкість 14 (направлення руху суспензії на схемі показано темною стрілкою). При цьому вентилі 7 і 10 закриті. При наповненні ємкості 14 повітряний вентиль 5 і атмосферний 12 закриваються, а вентилі 6 і 11 відкриваються, повітря від компресора поступає в ємкість 14, суспензія з якої подається в електролітичну чарунку і далі в ємкість 15 через вентилі 10 і 7. Таким чином, суспензія у процесі електроосадження під дією повітря, яке подається по черзі у різні ємкості, циркулює із однієї ємкості у другу, забезпечуючи нанесення КЕП необхідної товщини на внутрішні поверхні деталей, які складають одну або декілька послідовно розташованих електролітичних чарунок. Інтенсивність переміщування суспензії і швидкість її проходження через електролітичну чарунку регулюється кількістю і тиском повітря, яке подається в ємкість. Таким чином, використання установки, яка пропонується для переміщування і транспортування суспензії із однієї ємкості в другу через електролітичну чарунку, особливостей конструкції ємкостей і штуцерів для підводу повітря дозволяють отримати однорідну суспензію, а отже, наносити КЕП з рівномірним розподілом матриці частинок другої фази. 2 35860 Фіг. 1 3 35860 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
