Пристрій для отримання гримучого газу
Номер патенту: 30536
Опубліковано: 25.02.2008
Автори: Сідашенко Олександр Іванович, Тридуб Анатолій Григорович, Науменко Артем Олександрович, Шержуков Ігор Гелійович
Формула / Реферат
1. Пристрій для отримання гримучого газу переважно для газополум'яної обробки деталей, що містить блок живлення і електролізер з пакетом розділених електроізоляційними прокладками послідовно встановлених електродів, які утворюють електричний ланцюг пакета електродів, крайні з яких сполучені з позитивним і негативним полюсами блока живлення, при цьому крайній електрод, сполучений з негативним блоком живлення, виконаний у вигляді жорстко закріпленої по периметру електроізоляційних прокладок мембрани, який відрізняється тим, що додатково містить принаймні один плоский екран, розташований з торцевої сторони пакета електродів на такій відстані, що площа прохідного перерізу між внутрішньою поверхнею екрана і торцевою частиною електродів менше або рівна сумарній площі перерізів між радіаторною частиною електродів і зовнішньою стороною прокладок.
2. Пристрій за п. 1, який відрізняється тим, що екран виконаний з пароніту.
Текст

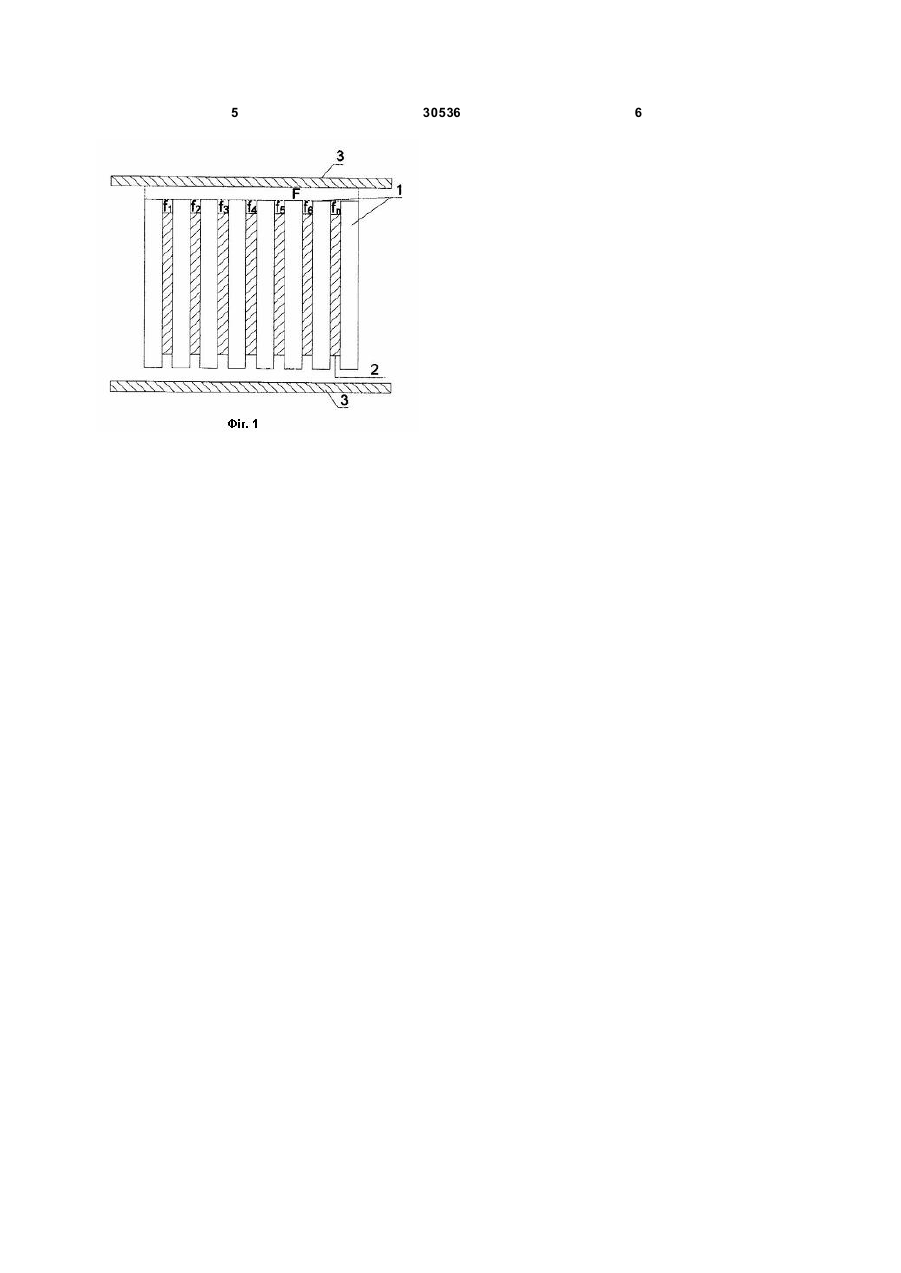

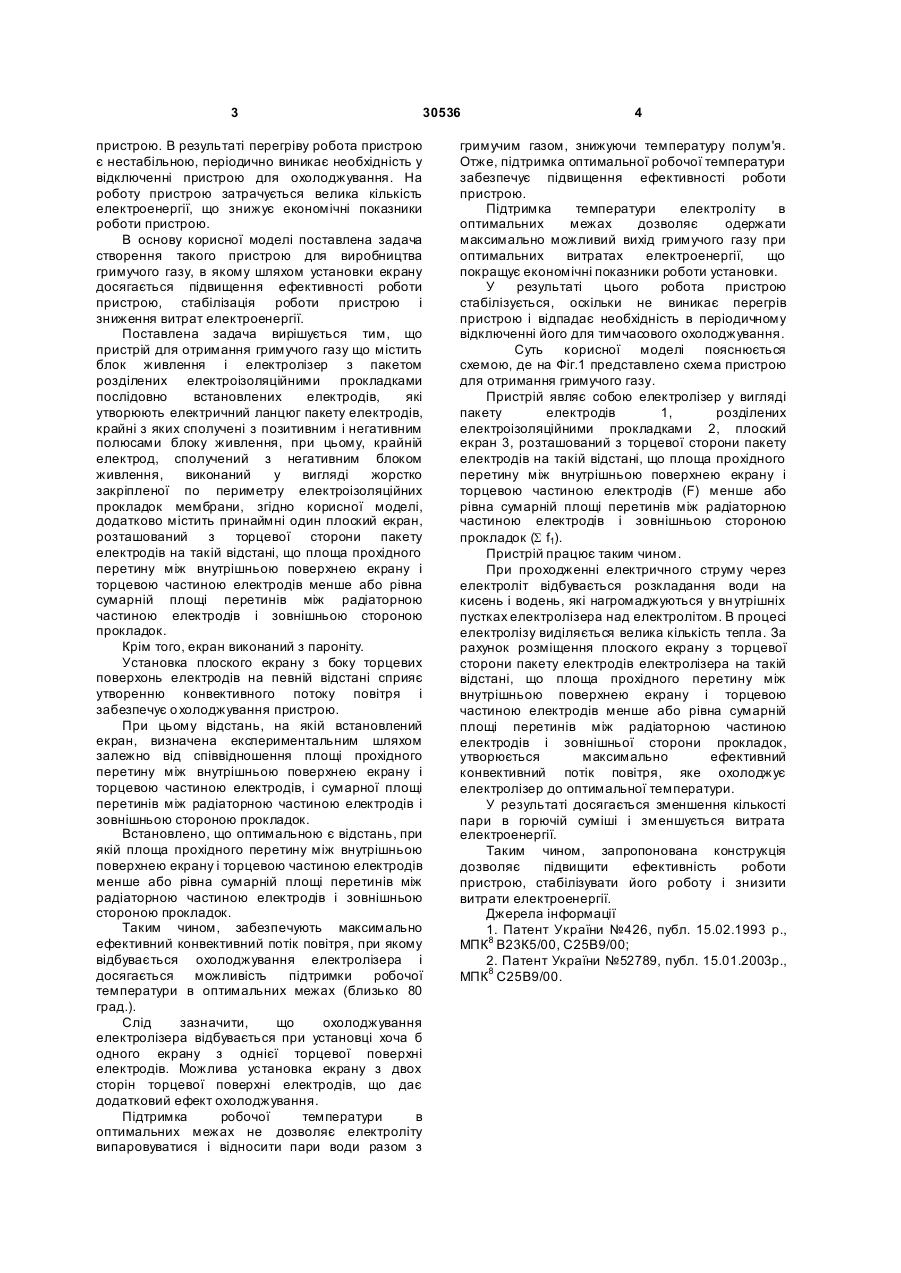

1. Пристрій для отримання гримучого газу переважно для газополум'яної обробки деталей, що містить блок живлення і електролізер з пакетом розділених електроізоляційними прокладками послідовно встановлених електродів, які утворюють електричний ланцюг пакета електродів, крайні з яких сполучені з позитивним і 3 30536 пристрою. В результаті перегріву робота пристрою є нестабільною, періодично виникає необхідність у відключенні пристрою для охолоджування. На роботу пристрою затрачується велика кількість електроенергії, що знижує економічні показники роботи пристрою. В основу корисної моделі поставлена задача створення такого пристрою для виробництва гримучого газу, в якому шляхом установки екрану досягається підвищення ефективності роботи пристрою, стабілізація роботи пристрою і зниження витрат електроенергії. Поставлена задача вирішується тим, що пристрій для отримання гримучого газу що містить блок живлення і електролізер з пакетом розділених електроізоляційними прокладками послідовно встановлених електродів, які утворюють електричний ланцюг пакету електродів, крайні з яких сполучені з позитивним і негативним полюсами блоку живлення, при цьому, крайній електрод, сполучений з негативним блоком живлення, виконаний у вигляді жорстко закріпленої по периметру електроізоляційних прокладок мембрани, згідно корисної моделі, додатково містить принаймні один плоский екран, розташований з торцевої сторони пакету електродів на такій відстані, що площа прохідного перетину між внутрішньою поверхнею екрану і торцевою частиною електродів менше або рівна сумарній площі перетинів між радіаторною частиною електродів і зовнішньою стороною прокладок. Крім того, екран виконаний з пароніту. Установка плоского екрану з боку торцевих поверхонь електродів на певній відстані сприяє утворенню конвективного потоку повітря і забезпечує о холоджування пристрою. При цьому відстань, на якій встановлений екран, визначена експериментальним шляхом залежно від співвідношення площі прохідного перетину між внутрішньою поверхнею екрану і торцевою частиною електродів, і сумарної площі перетинів між радіаторною частиною електродів і зовнішньою стороною прокладок. Встановлено, що оптимальною є відстань, при якій площа прохідного перетину між внутрішньою поверхнею екрану і торцевою частиною електродів менше або рівна сумарній площі перетинів між радіаторною частиною електродів і зовнішньою стороною прокладок. Таким чином, забезпечують максимально ефективний конвективний потік повітря, при якому відбувається охолоджування електролізера і досягається можливість підтримки робочої температури в оптимальних межах (близько 80 град.). Слід зазначити, що охолоджування електролізера відбувається при установці хоча б одного екрану з однієї торцевої поверхні електродів. Можлива установка екрану з двох сторін торцевої поверхні електродів, що дає додатковий ефект охолоджування. Підтримка робочої температури в оптимальних межах не дозволяє електроліту випаровуватися і відносити пари води разом з 4 гримучим газом, знижуючи температуру полум'я. Отже, підтримка оптимальної робочої температури забезпечує підвищення ефективності роботи пристрою. Підтримка температури електроліту в оптимальних межах дозволяє одержати максимально можливий вихід гримучого газу при оптимальних витратах електроенергії, що покращує економічні показники роботи установки. У результаті цього робота пристрою стабілізується, оскільки не виникає перегрів пристрою і відпадає необхідність в періодичному відключенні його для тимчасового охолоджування. Суть корисної моделі пояснюється схемою, де на Фіг.1 представлено схема пристрою для отримання гримучого газу. Пристрій являє собою електролізер у вигляді пакету електродів 1, розділених електроізоляційними прокладками 2, плоский екран 3, розташований з торцевої сторони пакету електродів на такій відстані, що площа прохідного перетину між внутрішньою поверхнею екрану і торцевою частиною електродів (F) менше або рівна сумарній площі перетинів між радіаторною частиною електродів і зовнішньою стороною прокладок (S f1). Пристрій працює таким чином. При проходженні електричного струму через електроліт відбувається розкладання води на кисень і водень, які нагромаджуються у вн утрішніх пустках електролізера над електролітом. В процесі електролізу виділяється велика кількість тепла. За рахунок розміщення плоского екрану з торцевої сторони пакету електродів електролізера на такій відстані, що площа прохідного перетину між внутрішньою поверхнею екрану і торцевою частиною електродів менше або рівна сумарній площі перетинів між радіаторною частиною електродів і зовнішньої сторони прокладок, утворюється максимально ефективний конвективний потік повітря, яке охолоджує електролізер до оптимальної температури. У результаті досягається зменшення кількості пари в горючій суміші і зменшується витрата електроенергії. Таким чином, запропонована конструкція дозволяє підвищити ефективність роботи пристрою, стабілізувати його роботу і знизити витрати електроенергії. Джерела інформації 1. Патент України №426, публ. 15.02.1993 p., МПК8 В23К5/00, С25В9/00; 2. Патент України №52789, публ. 15.01.2003р., МПК8 С25В9/00. 5 30536 6
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for preparation of detonating gas
Автори англійськоюNaumenko Artem Oleksandrovych, Sidashenko Oleksandr Ivanovych, Trydub Anatolii Hryhorovych, Sherzhukov Ihor Heliiovych
Назва патенту російськоюУстройство для получения гремучего газа
Автори російськоюНауменко Артем Александрович, Сидашенко Александр Иванович, Тридуб Анатолий Григорьевич, Шержуков Игорь Гелиевч
МПК / Мітки
МПК: C25B 9/00
Мітки: пристрій, газу, гримучого, отримання
