Універсальний вібраційний перетворювач

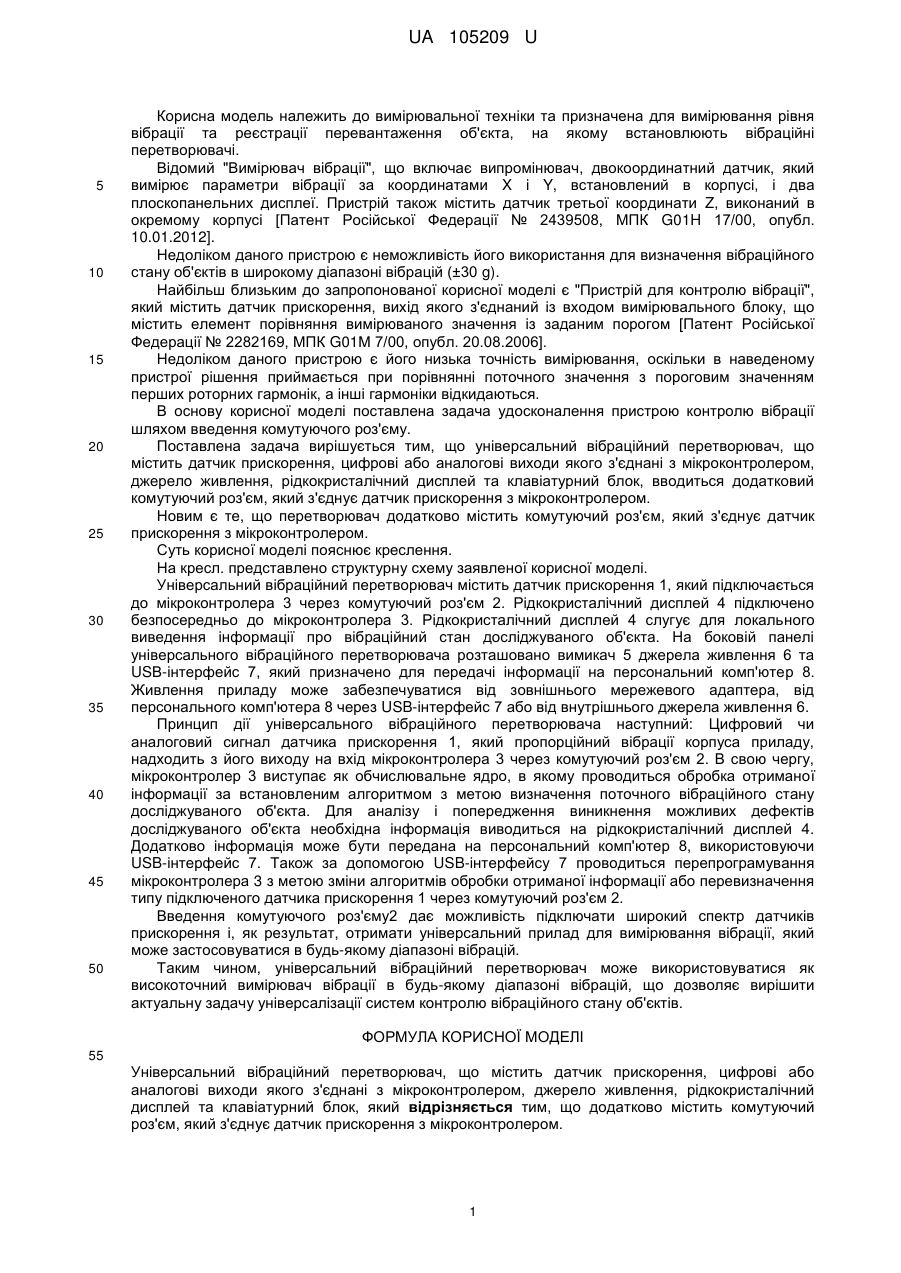

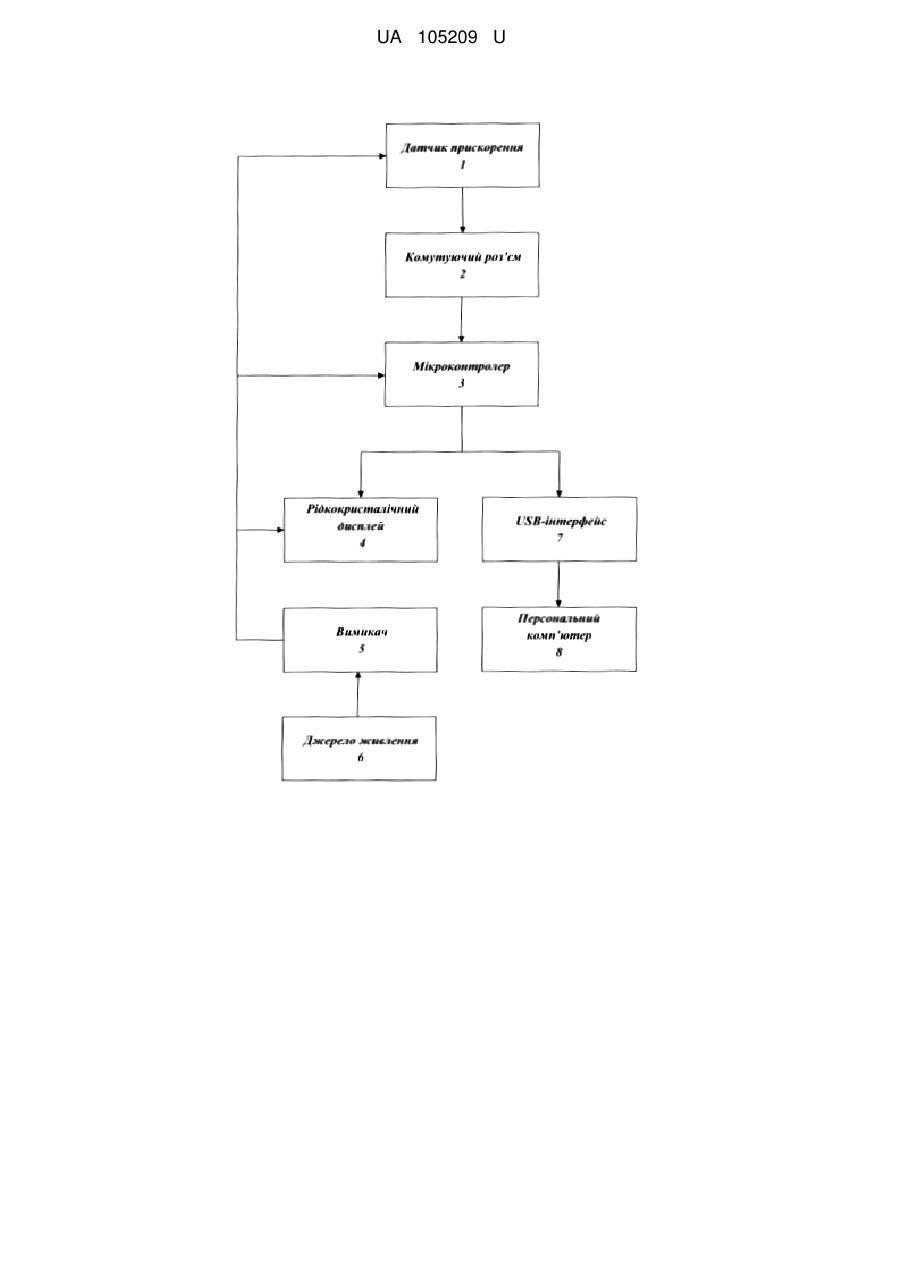

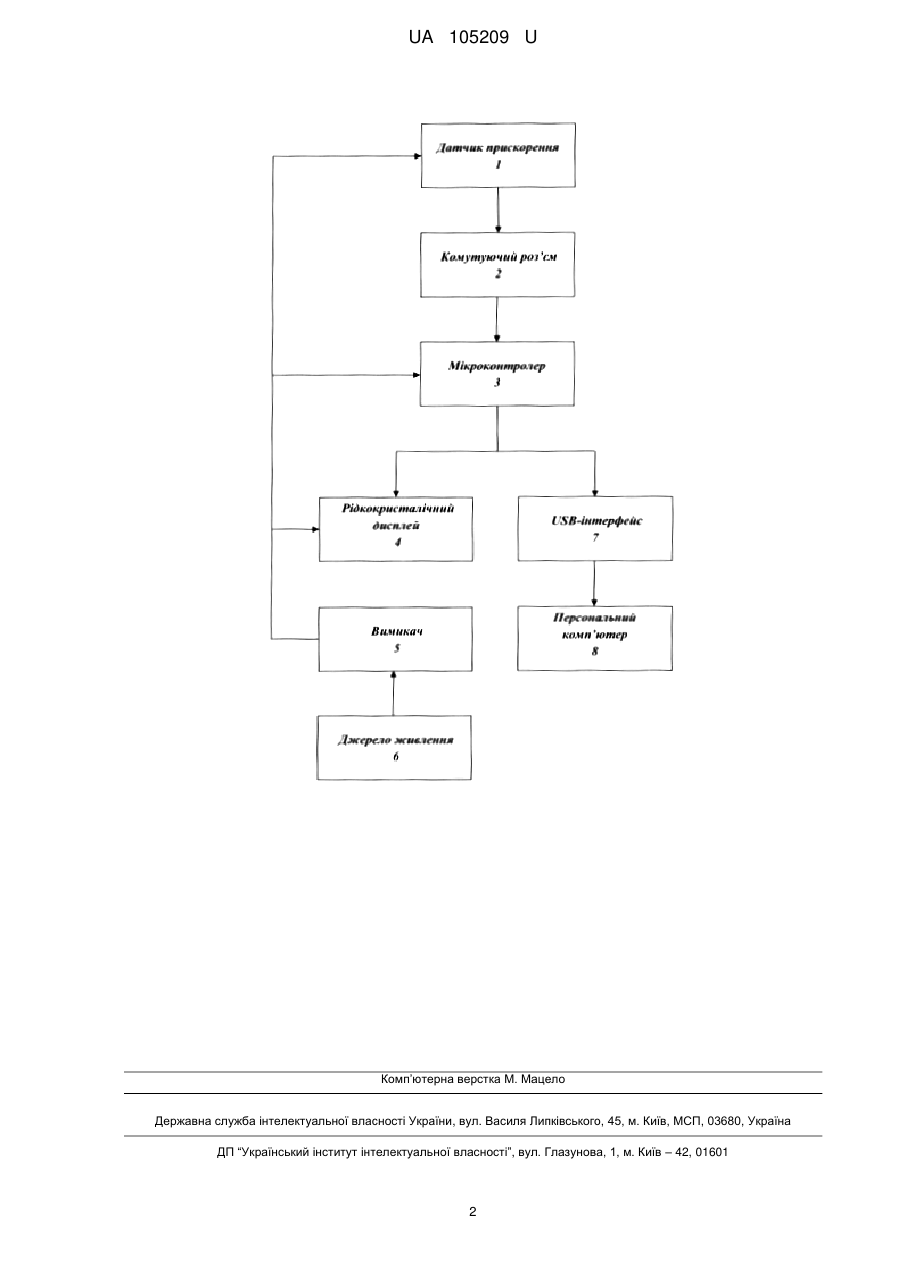

Реферат: UA 105209 U UA 105209 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вимірювальної техніки та призначена для вимірювання рівня вібрації та реєстрації перевантаження об'єкта, на якому встановлюють вібраційні перетворювачі. Відомий "Вимірювач вібрації", що включає випромінювач, двокоординатний датчик, який вимірює параметри вібрації за координатами X і Y, встановлений в корпусі, і два плоскопанельних дисплеї. Пристрій також містить датчик третьої координати Z, виконаний в окремому корпусі [Патент Російської Федерації № 2439508, МПК G01H 17/00, опубл. 10.01.2012]. Недоліком даного пристрою є неможливість його використання для визначення вібраційного стану об'єктів в широкому діапазоні вібрацій (±30 g). Найбільш близьким до запропонованої корисної моделі є "Пристрій для контролю вібрації", який містить датчик прискорення, вихід якого з'єднаний із входом вимірювального блоку, що містить елемент порівняння вимірюваного значення із заданим порогом [Патент Російської Федерації № 2282169, МПК G01М 7/00, опубл. 20.08.2006]. Недоліком даного пристрою є його низька точність вимірювання, оскільки в наведеному пристрої рішення приймається при порівнянні поточного значення з пороговим значенням перших роторних гармонік, а інші гармоніки відкидаються. В основу корисної моделі поставлена задача удосконалення пристрою контролю вібрації шляхом введення комутуючого роз'єму. Поставлена задача вирішується тим, що універсальний вібраційний перетворювач, що містить датчик прискорення, цифрові або аналогові виходи якого з'єднані з мікроконтролером, джерело живлення, рідкокристалічний дисплей та клавіатурний блок, вводиться додатковий комутуючий роз'єм, який з'єднує датчик прискорення з мікроконтролером. Новим є те, що перетворювач додатково містить комутуючий роз'єм, який з'єднує датчик прискорення з мікроконтролером. Суть корисної моделі пояснює креслення. На кресл. представлено структурну схему заявленої корисної моделі. Універсальний вібраційний перетворювач містить датчик прискорення 1, який підключається до мікроконтролера 3 через комутуючий роз'єм 2. Рідкокристалічний дисплей 4 підключено безпосередньо до мікроконтролера 3. Рідкокристалічний дисплей 4 слугує для локального виведення інформації про вібраційний стан досліджуваного об'єкта. На боковій панелі універсального вібраційного перетворювача розташовано вимикач 5 джерела живлення 6 та USВ-інтерфейс 7, який призначено для передачі інформації на персональний комп'ютер 8. Живлення приладу може забезпечуватися від зовнішнього мережевого адаптера, від персонального комп'ютера 8 через USB-інтерфейс 7 або від внутрішнього джерела живлення 6. Принцип дії універсального вібраційного перетворювача наступний: Цифровий чи аналоговий сигнал датчика прискорення 1, який пропорційний вібрації корпуса приладу, надходить з його виходу на вхід мікроконтролера 3 через комутуючий роз'єм 2. В свою чергу, мікроконтролер 3 виступає як обчислювальне ядро, в якому проводиться обробка отриманої інформації за встановленим алгоритмом з метою визначення поточного вібраційного стану досліджуваного об'єкта. Для аналізу і попередження виникнення можливих дефектів досліджуваного об'єкта необхідна інформація виводиться на рідкокристалічний дисплей 4. Додатково інформація може бути передана на персональний комп'ютер 8, використовуючи USB-інтерфейс 7. Також за допомогою USB-інтерфейсу 7 проводиться перепрограмування мікроконтролера 3 з метою зміни алгоритмів обробки отриманої інформації або перевизначення типу підключеного датчика прискорення 1 через комутуючий роз'єм 2. Введення комутуючого роз'єму2 дає можливість підключати широкий спектр датчиків прискорення і, як результат, отримати універсальний прилад для вимірювання вібрації, який може застосовуватися в будь-якому діапазоні вібрацій. Таким чином, універсальний вібраційний перетворювач може використовуватися як високоточний вимірювач вібрації в будь-якому діапазоні вібрацій, що дозволяє вирішити актуальну задачу універсалізації систем контролю вібраційного стану об'єктів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Універсальний вібраційний перетворювач, що містить датчик прискорення, цифрові або аналогові виходи якого з'єднані з мікроконтролером, джерело живлення, рідкокристалічний дисплей та клавіатурний блок, який відрізняється тим, що додатково містить комутуючий роз'єм, який з'єднує датчик прискорення з мікроконтролером. 1 UA 105209 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
