Вакуумна дугогасильна камера

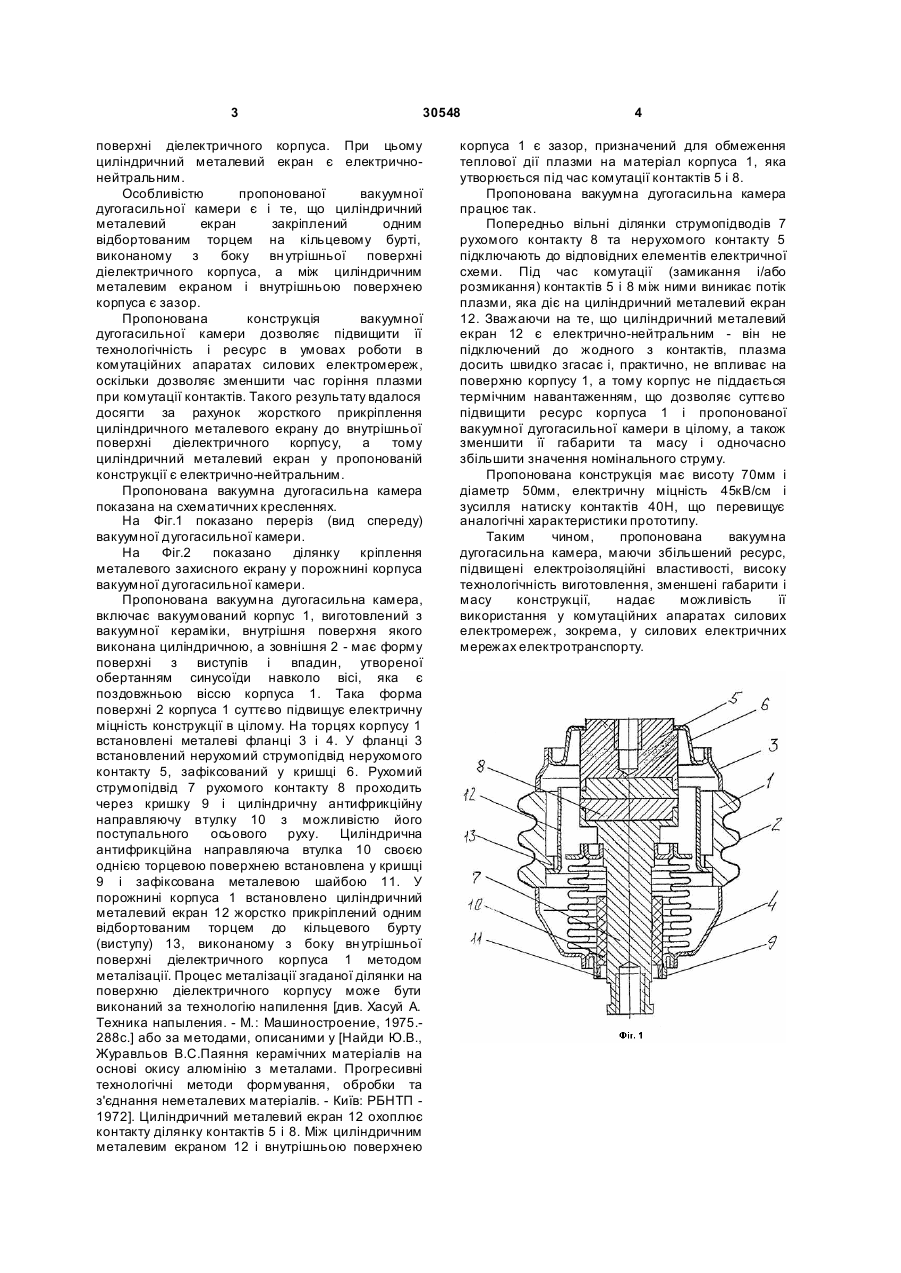

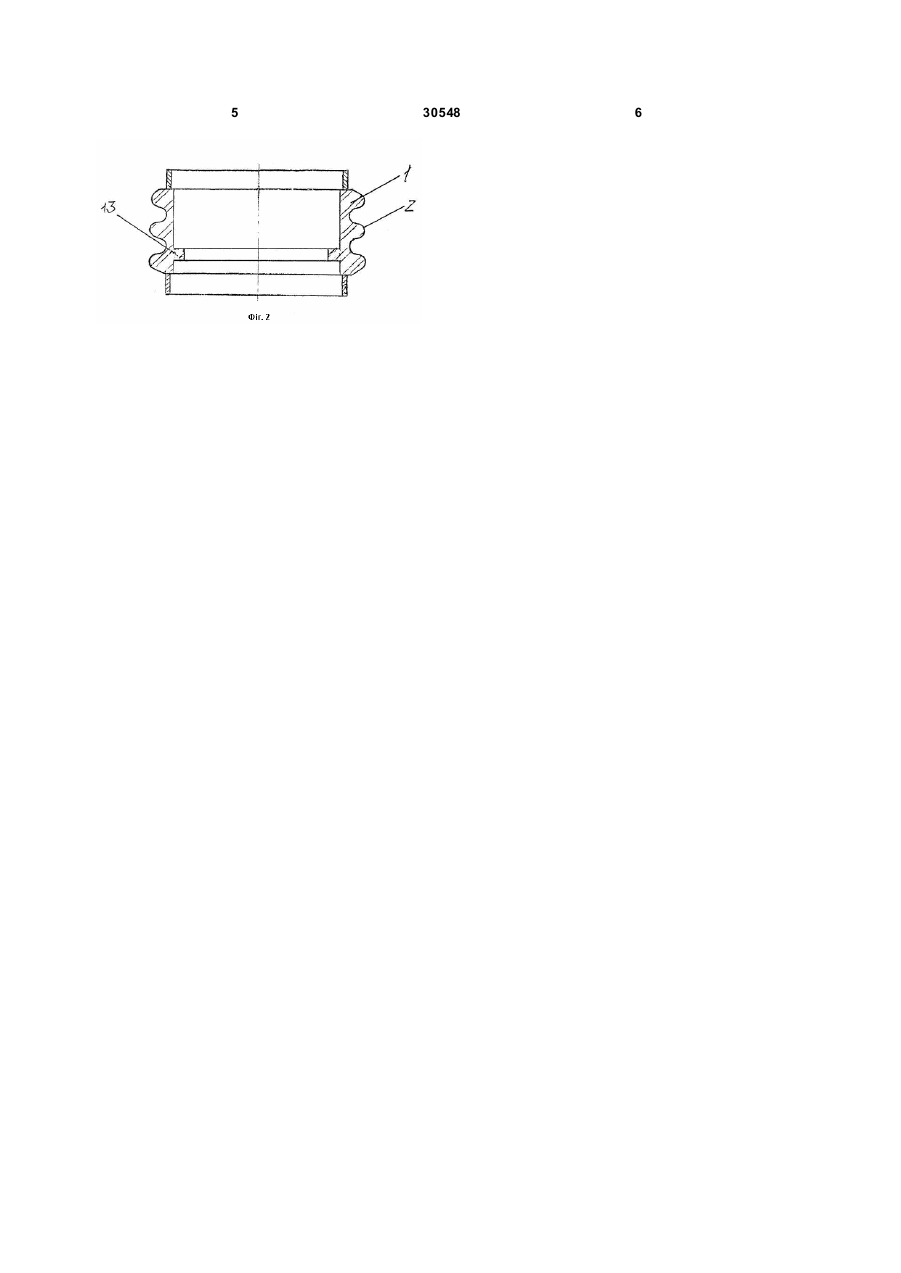

1. Вакуумна дугогасильна камера, що включає вакуумований діелектричний корпус з металевими фланцями на торцях, в якому встановлені співвісно рухомий контакт з сильфоном та направляючою втулкою, прикріпленою до одного 3 30548 поверхні діелектричного корпуса. При цьому циліндричний металевий екран є електричнонейтральним. Особливістю пропонованої вакуумної дугогасильної камери є і те, що циліндричний металевий екран закріплений одним відбортованим торцем на кільцевому бурті, виконаному з боку вн утрішньої поверхні діелектричного корпуса, а між циліндричним металевим екраном і внутрішньою поверхнею корпуса є зазор. Пропонована конструкція вакуумної дугогасильної камери дозволяє підвищити її технологічність і ресурс в умовах роботи в комутаційних апаратах силових електромереж, оскільки дозволяє зменшити час горіння плазми при комутації контактів. Такого результату вдалося досягти за рахунок жорсткого прикріплення циліндричного металевого екрану до внутрішньої поверхні діелектричного корпусу, а тому циліндричний металевий екран у пропонованій конструкції є електрично-нейтральним. Пропонована вакуумна дугогасильна камера показана на схематичних кресленнях. На Фіг.1 показано переріз (вид спереду) вакуумної дугогасильної камери. На Фіг.2 показано ділянку кріплення металевого захисного екрану у порожнині корпуса вакуумної дугогасильної камери. Пропонована вакуумна дугогасильна камера, включає вакуумований корпус 1, виготовлений з вакуумної кераміки, внутрішня поверхня якого виконана циліндричною, а зовнішня 2 - має форму поверхні з виступів і впадин, утвореної обертанням синусоїди навколо вісі, яка є поздовжньою віссю корпуса 1. Така форма поверхні 2 корпуса 1 суттєво підвищує електричну міцність конструкції в цілому. На торцях корпусу 1 встановлені металеві фланці 3 і 4. У фланці 3 встановлений нерухомий струмопідвід нерухомого контакту 5, зафіксований у кришці 6. Рухомий струмопідвід 7 рухомого контакту 8 проходить через кришку 9 і циліндричну антифрикційну направляючу втулку 10 з можливістю його поступального осьового руху. Циліндрична антифрикційна направляюча втулка 10 своєю однією торцевою поверхнею встановлена у кришці 9 і зафіксована металевою шайбою 11. У порожнині корпуса 1 встановлено циліндричний металевий екран 12 жорстко прикріплений одним відбортованим торцем до кільцевого бурту (виступу) 13, виконаному з боку вн утрішньої поверхні діелектричного корпуса 1 методом металізації. Процес металізації згаданої ділянки на поверхню діелектричного корпусу може бути виконаний за технологію напилення [див. Хасуй А. Техника напыления. - М.: Машиностроение, 1975.288с.] або за методами, описаними у [Найди Ю.В., Журавльов B.C.Паяння керамічних матеріалів на основі окису алюмінію з металами. Прогресивні технологічні методи формування, обробки та з'єднання неметалевих матеріалів. - Київ: РБНТП 1972]. Циліндричний металевий екран 12 охоплює контакту ділянку контактів 5 і 8. Між циліндричним металевим екраном 12 і внутрішньою поверхнею 4 корпуса 1 є зазор, призначений для обмеження теплової дії плазми на матеріал корпуса 1, яка утворюється під час комутації контактів 5 і 8. Пропонована вакуумна дугогасильна камера працює так. Попередньо вільні ділянки струмопідводів 7 рухомого контакту 8 та нерухомого контакту 5 підключають до відповідних елементів електричної схеми. Під час комутації (замикання і/або розмикання) контактів 5 і 8 між ними виникає потік плазми, яка діє на циліндричний металевий екран 12. Зважаючи на те, що циліндричний металевий екран 12 є електрично-нейтральним - він не підключений до жодного з контактів, плазма досить швидко згасає і, практично, не впливає на поверхню корпусу 1, а тому корпус не піддається термічним навантаженням, що дозволяє суттєво підвищити ресурс корпуса 1 і пропонованої вакуумної дугогасильної камери в цілому, а також зменшити її габарити та масу і одночасно збільшити значення номінального струму. Пропонована конструкція має висоту 70мм і діаметр 50мм, електричну міцність 45кВ/см і зусилля натиску контактів 40Н, що перевищує аналогічні характеристики прототипу. Таким чином, пропонована вакуумна дугогасильна камера, маючи збільшений ресурс, підвищені електроізоляційні властивості, високу технологічність виготовлення, зменшені габарити і масу конструкції, надає можливість її використання у комутаційних апаратах силових електромереж, зокрема, у силових електричних мережах електротранспорту. 5 30548 6
