Корпус вакуумної дугогасильної камери, що включає порожнисту конструкцію, виготовлену у вигляді фігури обертання з діелектричного матеріалу, внутрішня поверхня порожнистої конструкції має форму прямого циліндра, на торцях якого закріплені металеві фланці, а внутрішня порожнина корпусу призначена для співвісного розташування у ній рухомого й нерухомого контактів з відповідними струмопідводами та циліндричного металевого екрана, що охоплює ділянку комутації контактів, який відрізняється тим, що у внутрішній порожнині порожнистої конструкції з боку її циліндричної поверхні виконаний кільцевий бурт, призначений для прикріплення до нього циліндричного металевого екрана.

Текст

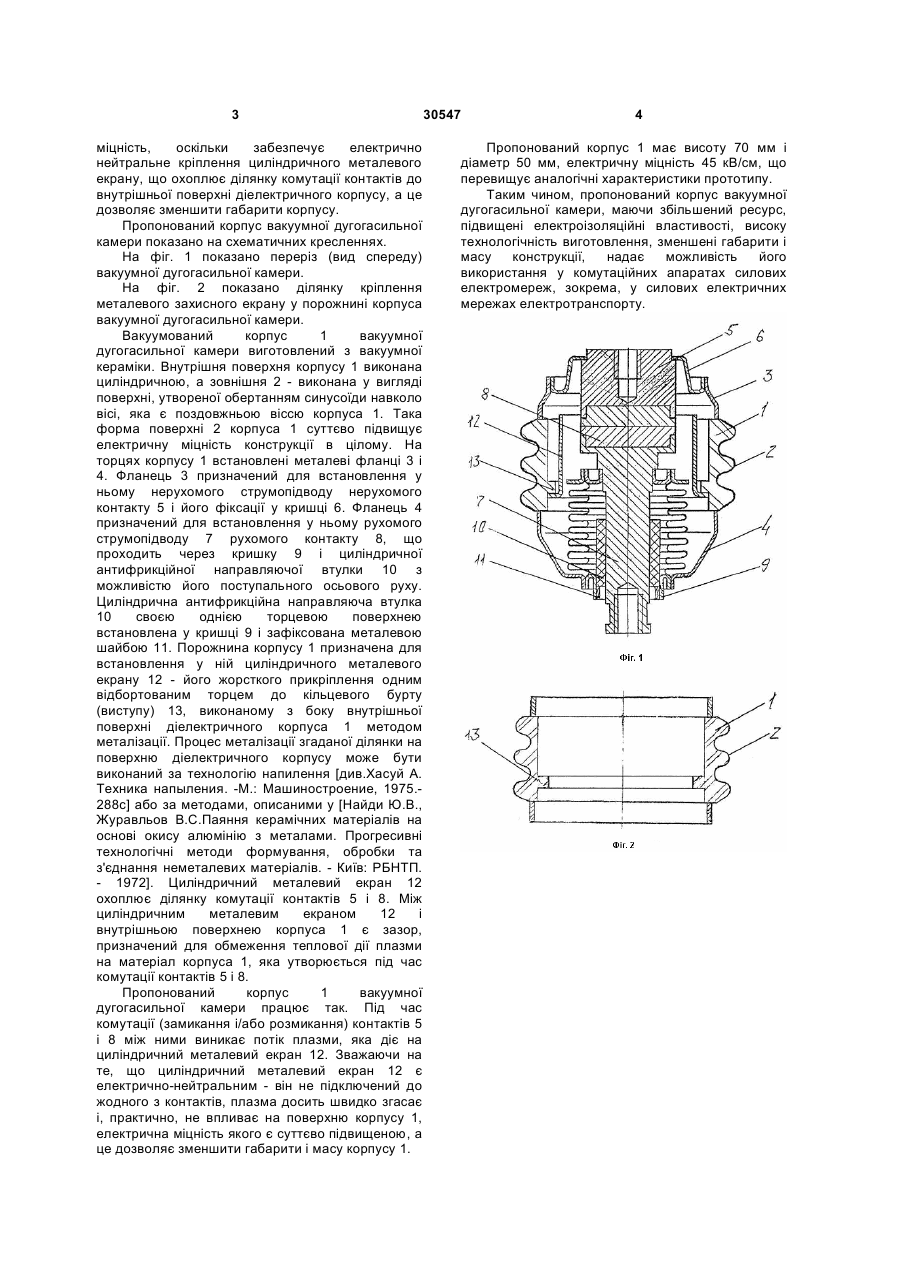

Корпус вакуумної дугогасильної камери, що включає порожнисту конструкцію, виготовлену у вигляді фігури обертання з діелектричного матеріалу, внутрішня поверхня порожнистої 3 міцність, оскільки забезпечує електрично нейтральне кріплення циліндричного металевого екрану, що охоплює ділянку комутації контактів до внутрішньої поверхні діелектричного корпусу, а це дозволяє зменшити габарити корпусу. Пропонований корпус вакуумної дугогасильної камери показано на схематичних кресленнях. На фіг. 1 показано переріз (вид спереду) вакуумної дугогасильної камери. На фіг. 2 показано ділянку кріплення металевого захисного екрану у порожнині корпуса вакуумної дугогасильної камери. Вакуумований корпус 1 вакуумної дугогасильної камери виготовлений з вакуумної кераміки. Внутрішня поверхня корпусу 1 виконана циліндричною, а зовнішня 2 - виконана у вигляді поверхні, утвореної обертанням синусоїди навколо вісі, яка є поздовжньою віссю корпуса 1. Така форма поверхні 2 корпуса 1 суттєво підвищує електричну міцність конструкції в цілому. На торцях корпусу 1 встановлені металеві фланці 3 і 4. Фланець 3 призначений для встановлення у ньому нерухомого струмопідводу нерухомого контакту 5 і його фіксації у кришці 6. Фланець 4 призначений для встановлення у ньому рухомого струмопідводу 7 рухомого контакту 8, що проходить через кришку 9 і циліндричної антифрикційної направляючої втулки 10 з можливістю його поступального осьового руху. Циліндрична антифрикційна направляюча втулка 10 своєю однією торцевою поверхнею встановлена у кришці 9 і зафіксована металевою шайбою 11. Порожнина корпусу 1 призначена для встановлення у ній циліндричного металевого екрану 12 - його жорсткого прикріплення одним відбортованим торцем до кільцевого бурту (виступу) 13, виконаному з боку внутрішньої поверхні діелектричного корпуса 1 методом металізації. Процес металізації згаданої ділянки на поверхню діелектричного корпусу може бути виконаний за технологію напилення [див.Хасуй А. Техника напыления. -М.: Машиностроение, 1975.288с] або за методами, описаними у [Найди Ю.В., Журавльов В.С.Паяння керамічних матеріалів на основі окису алюмінію з металами. Прогресивні технологічні методи формування, обробки та з'єднання неметалевих матеріалів. - Київ: РБНТП. - 1972]. Циліндричний металевий екран 12 охоплює ділянку комутації контактів 5 і 8. Між циліндричним металевим екраном 12 і внутрішньою поверхнею корпуса 1 є зазор, призначений для обмеження теплової дії плазми на матеріал корпуса 1, яка утворюється під час комутації контактів 5 і 8. Пропонований корпус 1 вакуумної дугогасильної камери працює так. Під час комутації (замикання і/або розмикання) контактів 5 і 8 між ними виникає потік плазми, яка діє на циліндричний металевий екран 12. Зважаючи на те, що циліндричний металевий екран 12 є електрично-нейтральним - він не підключений до жодного з контактів, плазма досить швидко згасає і, практично, не впливає на поверхню корпусу 1, електрична міцність якого є суттєво підвищеною, а це дозволяє зменшити габарити і масу корпусу 1. 30547 4 Пропонований корпус 1 має висоту 70 мм і діаметр 50 мм, електричну міцність 45 кВ/см, що перевищує аналогічні характеристики прототипу. Таким чином, пропонований корпус вакуумної дугогасильної камери, маючи збільшений ресурс, підвищені електроізоляційні властивості, високу технологічність виготовлення, зменшені габарити і масу конструкції, надає можливість його використання у комутаційних апаратах силових електромереж, зокрема, у силових електричних мережах електротранспорту.
