Тренажер для відпрацювання елементів рукопашного бою “тверб”

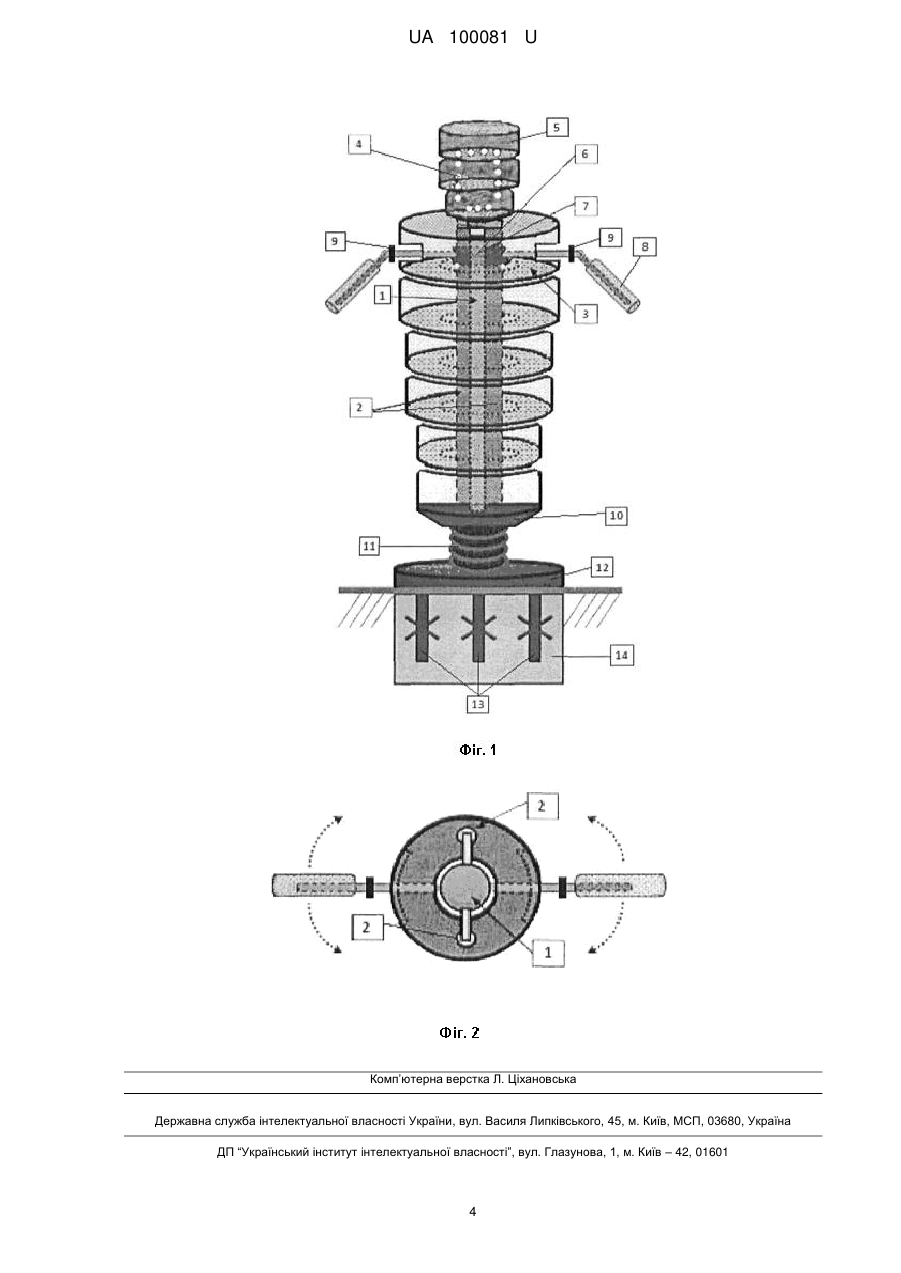

Реферат: Тренажер для відпрацювання елементів рукопашного бою містить металеву трубу та вертикальні осі в основі тренажера, на яких розміщений макет, що імітує контури людини з нанесеними точками, які імітують больові та життєво важливі місця людини, в отворі макета за допомогою втулок та підшипників кріпляться імітатори верхніх кінцівок, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб для утримування, причому імітатори верхніх кінцівок виконані зігнутими в районі "ліктьового суглобу" та додатково оснащені підшипниками "ліктьового суглобу", а макет при цьому виконаний із резинових покришок різного діаметру. UA 100081 U (12) UA 100081 U UA 100081 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі фізичного виховання та спорту і може використовуватись в якості тренажера для відпрацювання елементів рукопашного бою. Відомий тренажер для відпрацювання техніки ударів ТЄ-1 (деклараційний патент України на винахід № 66995 А, МПК (2006) А63В 69/00. Публ. 15.06.2004 р., бюл. № 6), що містить вертикальну вісь, на якій розміщені імітатор голови та імітатор верхніх кінцівок, виконаний у вигляді двох горизонтальних протилежно розміщених рук. Оснащений імітатором нижніх кінцівок, який (як і імітатор голови) виконаний у вигляді автомобільних гумових покришок, навішаних на вертикальній осі одна над одною, а між ними встановлений імітатор верхніх кінцівок з можливістю обертання навколо вертикальної осі, а сама вісь при цьому встановлена нерухомо. Однак рухи цього тренажера мають суттєво обмежену амплітуду (рухомо закріплені лише імітатори верхніх кінцівок). Відомим також є тренажер для відпрацювання елементів рукопашного бою (Патент України на корисну модель № 60415, МПК (2011) А63В 69/00, Опубл. 25.06.2011 року, бюл. № 12), що містить металеві труби для скріплення осей макету та вертикальні осі макету. На макеті нанесено контур людини з точками, які імітують больові та життєво важливі місця людини. Тренажер містить металеву підставку для макету, пружину для імітації руху противника і металеву платформу для кріплення до бетону або дерев'яної підлоги (у спортивному залі). Однак даний тренажер має дуже об'ємний макет, на який нанесено контур людини і в результаті удари нападника можуть виходити за контури, що суттєво знижує точність нанесення ударів та ефективність тренувального процесу в цілому. Відомим також є тренажер для відпрацювання ударів ногами та руками (Патент України на корисну модель № 80670, МПК (2013) А63В 69/00, Опубл. 10.06.2013 року, бюл. № 11), що містить окремий (рухомий) імітатор верхніх кінцівок, що дозволяє виконувати прийоми захисту (ухили, відбиви, блоки), м'яке гумове покриття макету (гумові покришки), що надає можливість відпрацьовувати техніку ударів руками, ногами та зброєю (ножем, малою лопатою, автоматом, палицею). Тренажер оснащений пружиною для імітації руху противника та містить металеву платформу, завдяки якій тренажер можна встановлювати на спортивних майданчиках і закритих спорудах (спортивних залах). Однак даний тренажер також має об'ємний макет, особливо імітатор голови. Недоліком є ще й виконані із металу імітатори верхніх кінцівок, що загрожує травматизмом в процесі тренування і сприяє поломці тренувального інвентарю та зброї (як от штик-ніж та приклад автомата). Відомий також рухомий тренажер для відпрацювання елементів рукопашного бою "РТР РБ" (патент України на корисну модель № 85447 МПК (2013) А63В 69/00, Опубліковано 25.11.2013 року, бюл. № 22), що містить манекен з підставкою, захисною металевою сіткою та пружиною. На манекен нанесені точки, які імітують больові та життєво важливі місця людини. Манекен встановлений на металеву платформу з чотирма колесами, яка поміщена на рейки з накладками, закріпленими на брусах та додатково містить електродвигун з перемикачем, що з'єднаний тросом з платформою. Недоліком даного тренажера є масивність конструкції та дороговизна устаткування. Найбільш близьким за технічною суттю є тренажер для відпрацювання елементів рукопашного бою ТВУ-1 (Патент України на корисну модель № 92780, МПК (2014) А63В 69/00. Опубл. 10.09.2014 року, бюл. № 17), що містить м'яке гумове покриття макету (гумові покришки), а також імітатор верхніх кінцівок, металеву платформу для кріплення до бетону або дерев'яної підлоги, труби для утримування, дерев'яну основу, обшиту м'яким матеріалом (гума, поролон). На макет нанесено точки, які імітують больові та життєво важливі місця людини. Тренажер містить металеву підставку для макету, пружину, бетонну основу, ребра жорсткості, металеві труби для скріплення осей макету, вертикальні осі макету. Додатково містить тримачі втулки і додаткове гумове покриття (покришку) для підвищення заходів безпеки та має отвір для руху імітатора верхніх кінцівок. Однак в цьому тренажері імітатори верхніх кінцівок рухаються тільки в горизонтальній площині, що не дозволяє в повній мірі відтворити загальну кількість рухів при взаємодії з противником. Недоліком також є об'ємний макет корпусу. В основу корисної моделі поставлено задачу створити тренажер для відпрацювання елементів рукопашного бою, який можна використовувати на спортивних площадках закритого та відкритого типу, який дозволить застосовувати ширший арсенал рухів в нападі та обороні, що дає можливість тренувати уяву та розвивати мислення під час ведення умовної сутички, а також спростити та здешевити затрати. Поставлена задача вирішується тим, що тренажер для відпрацювання елементів рукопашного бою містить металеву трубу та вертикальні осі в основі тренажера, на яких 1 UA 100081 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщений макет, що імітує контури людини з нанесеними точками, які імітують больові та життєво важливі місця людини, в отворі якого за допомогою втулок та підшипників кріпляться імітатори верхніх кінцівок, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб для утримування, згідно з корисною моделлю, імітатори верхніх кінцівок виконані зігнутими в районі "ліктьового суглобу" та додатково оснащені підшипниками "ліктьового суглобу", а макет при цьому виконаний із резинових покришок різного діаметру. Завдяки втулкам з підшипниками та згину в районі "ліктьового суглобу", який також оснащений підшипникам "ліктьового суглобу", імітатори верхніх кінцівок рухаються як в горизонтальній площині, так і в вертикальній. Завдяки доданому додатковому руху в вертикальній площині імітаторів верхніх кінцівок збільшується різноманітність відпрацьовуваних елементів рукопашного бою, розширюється арсенал рухів в нападі та обороні, що дозволяє тренувати уяву та розвивати мислення під час ведення умовної сутички. Виконання макету із резинових покришок різного діаметру більш досконало відображає контури людини, а самі покришки при пошкодженні легко можна замінити, що дозволяє суттєво спростити та здешевити конструкцію тренажера для відпрацювання елементів рукопашного бою. До того ж, виконання корпусу тренажера із резинових покришок, робить його стійким до впливу навколишнього середовища, що дає можливість використання тренажера як на відкритих майданчиках, так і в закритих спортивних залах. На фіг. 1 показано тренажер для відпрацювання елементів рукопашного бою "ТВЕРБ", розріз по А-А, а на фіг. 2 - імітатори верхніх кінцівок, розріз по А-А, де: 1 металева труба 2 вертикальні осі 3 макет із резинових покришок різного діаметру 4 контур людини з нанесеними точками, які імітують больові та життєво важливі місця людини 5 імітатор голови 6 втулки 7 підшипники 8 імітатори верхніх кінцівок 9 підшипники "ліктьового суглобу" 10 металева підставка 11 пружина 12 металева платформа 13 труби для утримування 14 бетонна основа. Тренажер містить металеву трубу (1), до якої кріпляться вертикальні осі (2), на яких розміщений макет із резинових покришок різного діаметру (3) з контуром людини з нанесеними точками, які імітують больові та життєво важливі місця людини (4). До металевої труби (1) нерухомо кріпиться імітатор голови (5), а також за допомогою втулки (6) і підшипників (7) кріпляться імітатори верхніх кінцівок (8), які мають згин в районі "ліктьового суглобу", який в свою чергу оснащений підшипниками "ліктьового суглобу" (9). Сам макет (3) знаходиться на металевій підставці (10) і через пружину (11) кріпиться до металевої платформи (12), яка за допомогою труб (13) утримується в бетонній основі (14). Тренажер для відпрацювання елементів рукопашного бою "ТВЕРБ" працює так: В процесі навчання (відпрацювання елементів рукопашного бою) здійснюють удари руками, ногами чи зброєю по м'якому гумовому покриттю (покришках) макету тренажера (3). Від цих ударів макет розгойдується завдяки пружині (11), яка кріпить тренажер до металевої платформи (12), що приводить також в дію імітатори верхніх кінцівок (8), які рухаються як в горизонтальній площині, так і в вертикальній, завдяки втулкам (6) з підшипниками (7) та підшипникам "ліктьового суглобу" (9). Завдяки доданому додатковому руху в вертикальній площині імітаторів верхніх кінцівок (8) збільшується різноманітність відпрацьовуваних елементів рукопашного бою. В прототипі при ударі по корпусу тренажера імітатори рухались тільки в одній площині. Тож нападник наперед знав ймовірний рух імітаторів верхніх кінцівок (тільки вперед-назад). В пропонованому тренажері підшипники "ліктьового суглобу" (9) імітаторів верхніх кінцівок (8) створюють можливість руху в вертикальній площині. Завдяки цьому при відпрацюванні елементів рукопашного бою розширюється база ймовірних рухів верхнього плечового поясу тренажера, що більше розвиває уяву про хід майбутньої сутички, та збільшується кількість відпрацьовуваних елементів. Це дозволяє розвивати уміння правильно будувати тактику ведення сутички. Також в даному тренажері застосовані гумові покришки різного діаметру, що 2 UA 100081 U 5 10 15 20 25 30 35 більш досконало відображає контури людини (4), а самі гумові покришки при пошкодженні легко можна замінити. Тренажер для відпрацювання елементів рукопашного бою "ТВЕРБ" дозволяє: - відпрацьовувати техніку виконання прийомів в нападі та обороні з застосуванням ударів руками, ногами та зброєю під час ведення рукопашної сутички по корпусу умовного супротивника; - використовувати зброю (ніж, малу піхотну лопату, автомат тощо) завдяки тому, що основу тренажера складають гумові покришки з нанесеними точками больових місць людини; - використовувати тренажер під час проведення занять на спортивних майданчиках та у закритих спортивних спорудах (корпус тренажера стійкий до впливу навколишнього середовища); - застосовувати більший арсенал рухів в нападі та обороні, тренувати уяву та розвивати мислення під час ведення умовної сутички, завдяки рухомій частині тренажера ще і в вертикальній площині (траєкторію руху верхніх кінцівок тренажера під час нанесення удару тільки в горизонтальній площині можна було вирахувати); - за рахунок застосування гумових покришок різного діаметру від меншого до більшого, можна максимально наблизити контури макету тренажера до дійсних розмірів противника (в прототипі лінії больових місць людини нанесені на гумові покришки однакового розміру, що давало змогу наносити удари поза контурами людини на покришках); - забезпечити мінімальні матеріальні витрати для виготовлення тренажера, завдяки дешевизні та простоті елементів конструкції (зокрема гумовим покришкам); - забезпечити дотримання заходів безпеки при проведенні занять з використанням даного тренажера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Тренажер для відпрацювання елементів рукопашного бою містить металеву трубу та вертикальні осі в основі тренажера, на яких розміщений макет, що імітує контури людини з нанесеними точками, які імітують больові та життєво важливі місця людини, в отворі макета за допомогою втулок та підшипників кріпляться імітатори верхніх кінцівок, а сам макет встановлений на металевій підставці, яка за допомогою пружини кріпиться до металевої платформи, котра кріпиться до бетонної основи за допомогою труб для утримування, який відрізняється тим, що імітатори верхніх кінцівок виконані зігнутими в районі "ліктьового суглобу" та додатково оснащені підшипниками "ліктьового суглобу", а макет при цьому виконаний із резинових покришок різного діаметру. 3 UA 100081 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
