Поплавок
Текст

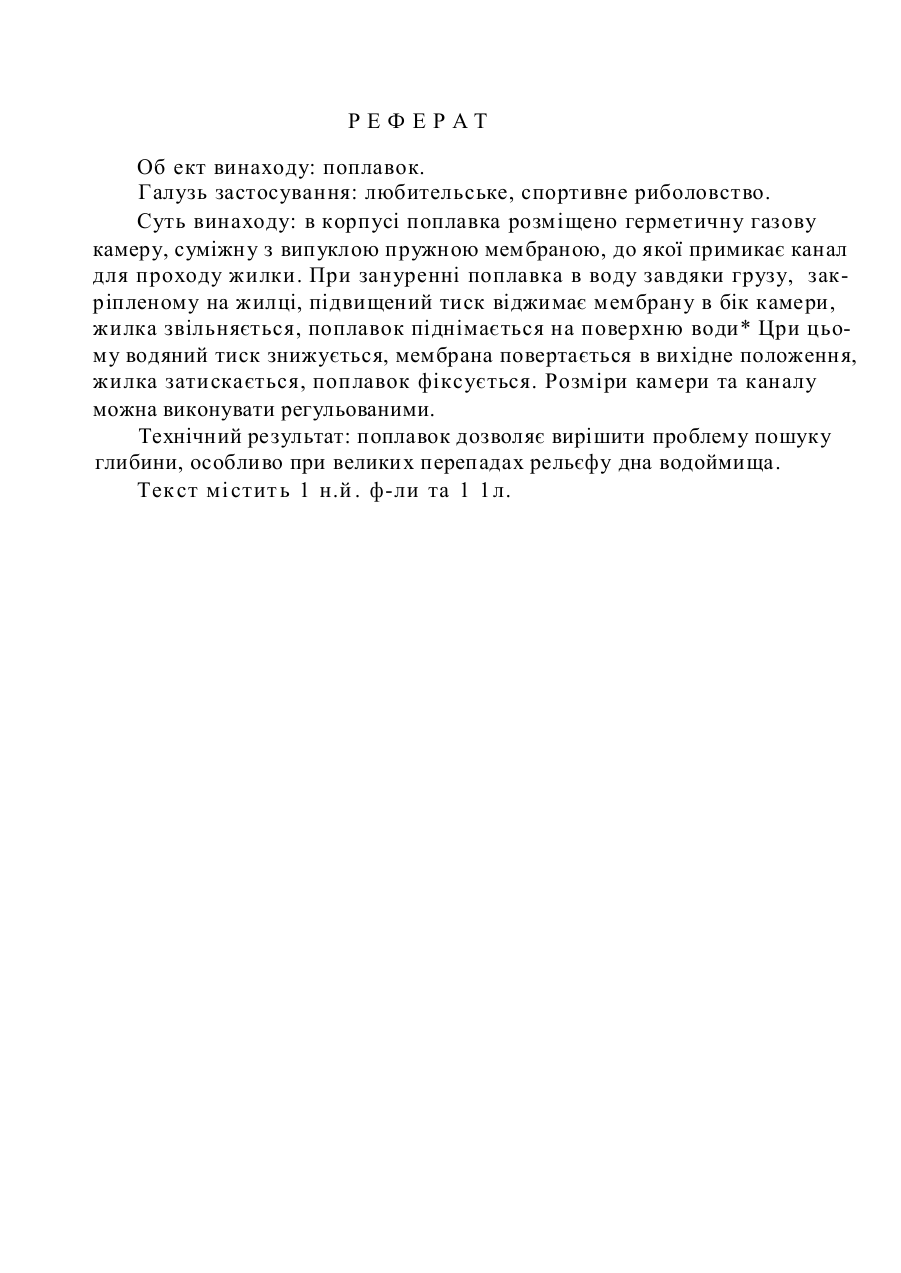

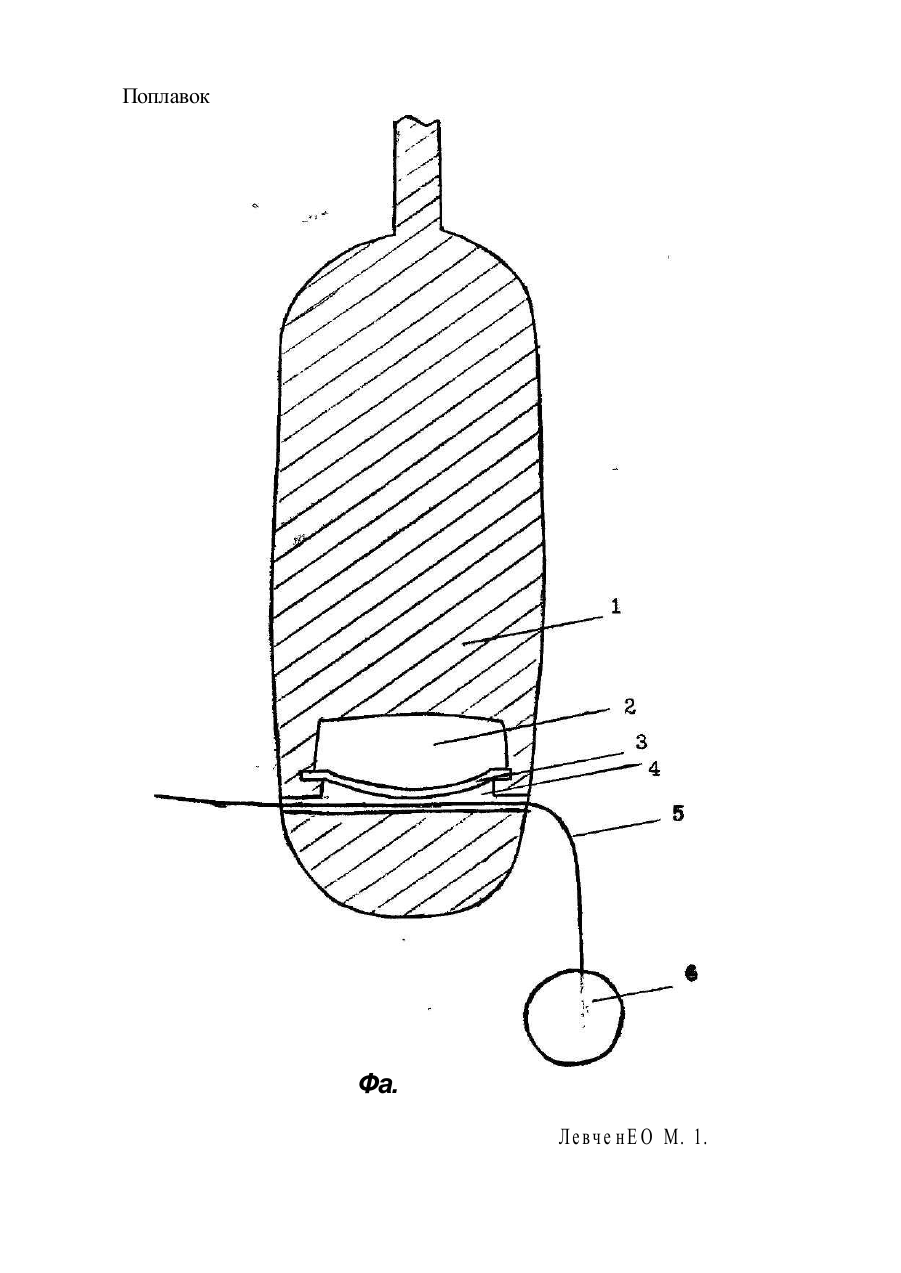

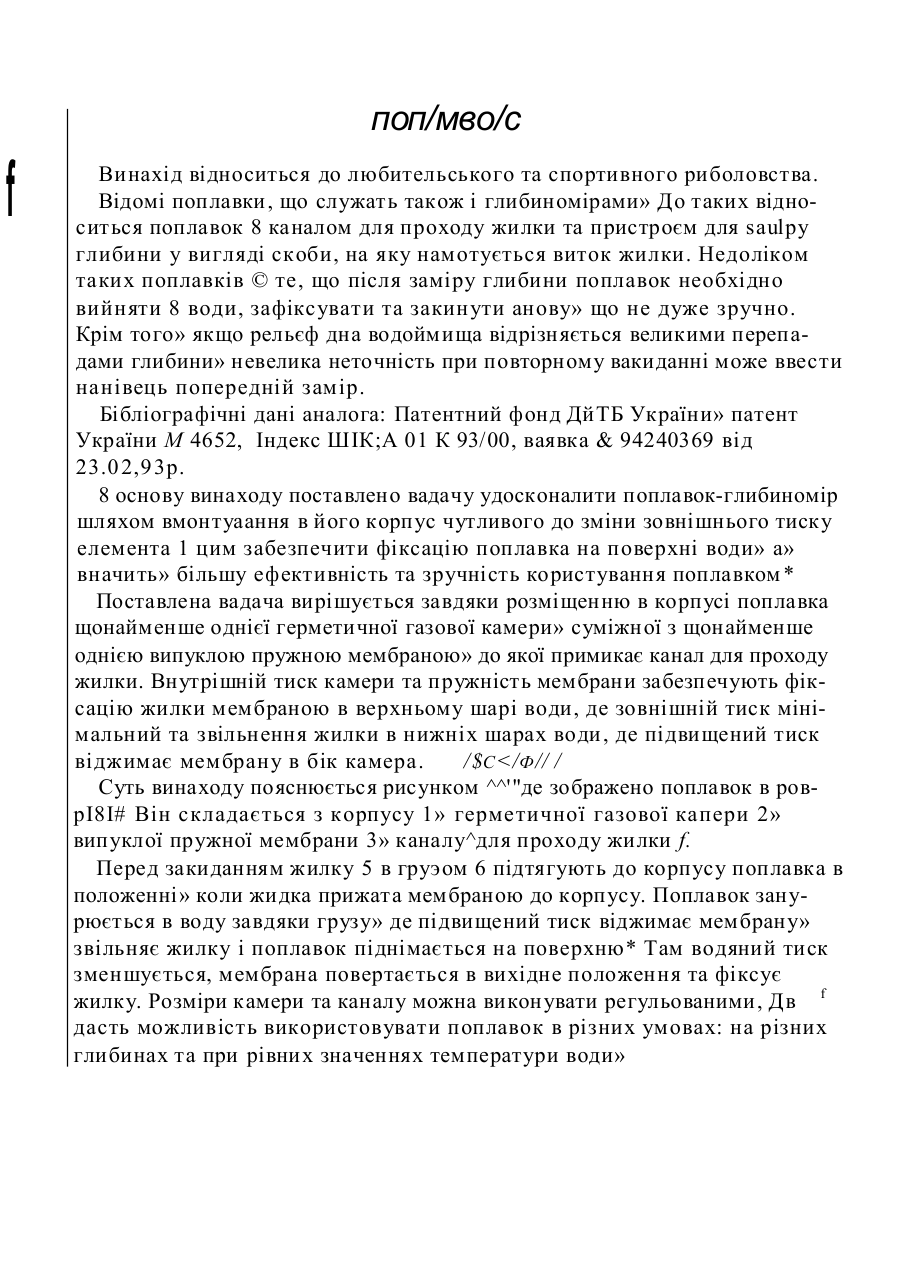

'"t' v Поплавок, що включає корпус 8 каналом для проходу жилки, який відрізняється тим, що в корпусі розміщена щонайменше одна герметична газова камера, суміжна з щонайменше однією випуклою пружною мембраною, до якої примикає канал для проходу жилки. РЕФ ЕРАТ Об ект винаходу: поплавок. Галузь застосування: любительське, спортивне риболовство. Суть винаходу: в корпусі поплавка розміщено герметичну газову камеру, суміжну з випуклою пружною мембраною, до якої примикає канал для проходу жилки. При зануренні поплавка в воду завдяки грузу, закріпленому на жилці, підвищений тиск віджимає мембрану в бік камери, жилка звільняється, поплавок піднімається на поверхню води* Цри цьому водяний тиск знижується, мембрана повертається в вихідне положення, жилка затискається, поплавок фіксується. Розміри камери та каналу можна виконувати регульованими. Технічний результат: поплавок дозволяє вирішити проблему пошуку глибини, особливо при великих перепадах рельєфу дна водоймища. Тек ст мі стит ь 1 н.й . ф-ли та 1 1 л. поп/мво/с f Винахід відноситься до любительського та спортивного риболовства. Відомі поплавки, що служать також і глибиномірами» До таких відноситься поплавок 8 каналом для проходу жилки та пристроєм для saulpy глибини у вигляді скоби, на яку намотується виток жилки. Недоліком таких поплавків © те, що після заміру глибини поплавок необхідно вийняти 8 води, зафіксувати та закинути анову» що не дуже зручно. Крім того» якщо рельєф дна водоймища відрізняється великими перепадами глибини» невелика неточність при повторному вакиданні може ввести нанівець попередній замір. Бібліографічні дані аналога: Патентний фонд ДйТБ України» патент України М 4652, Індекс ШІК;А 01 К 93/00, ваявка & 94240369 від 23.02,93р. 8 основу винаходу поставлено вадачу удосконалити поплавок-глибиномір шляхом вмонтуаання в його корпус чутливого до зміни зовнішнього тиску елемента 1 цим забезпечити фіксацію поплавка на поверхні води» а» вначить» більшу ефективність та зручність користування поплавком * Поставлена вадача вирішується завдяки розміщенню в корпусі поплавка щонайменше однієї герметичної газової камери» суміжної з щонайменше однією випуклою пружною мембраною» до якої примикає канал для проходу жилки. Внутрішній тиск камери та пружність мембрани забезпечують фіксацію жилки мембраною в верхньому шарі води, де зовнішній тиск мінімальний та звільнення жилки в нижніх шарах води, де підвищений тиск віджимає мембрану в бік камера. /$С
ДивитисяДодаткова інформація
Назва патенту англійськоюFloat
Назва патенту російськоюПоплавок
МПК / Мітки
МПК: A01K 93/00
Мітки: поплавок
