Стенд для стрільбищних випробувань гармат

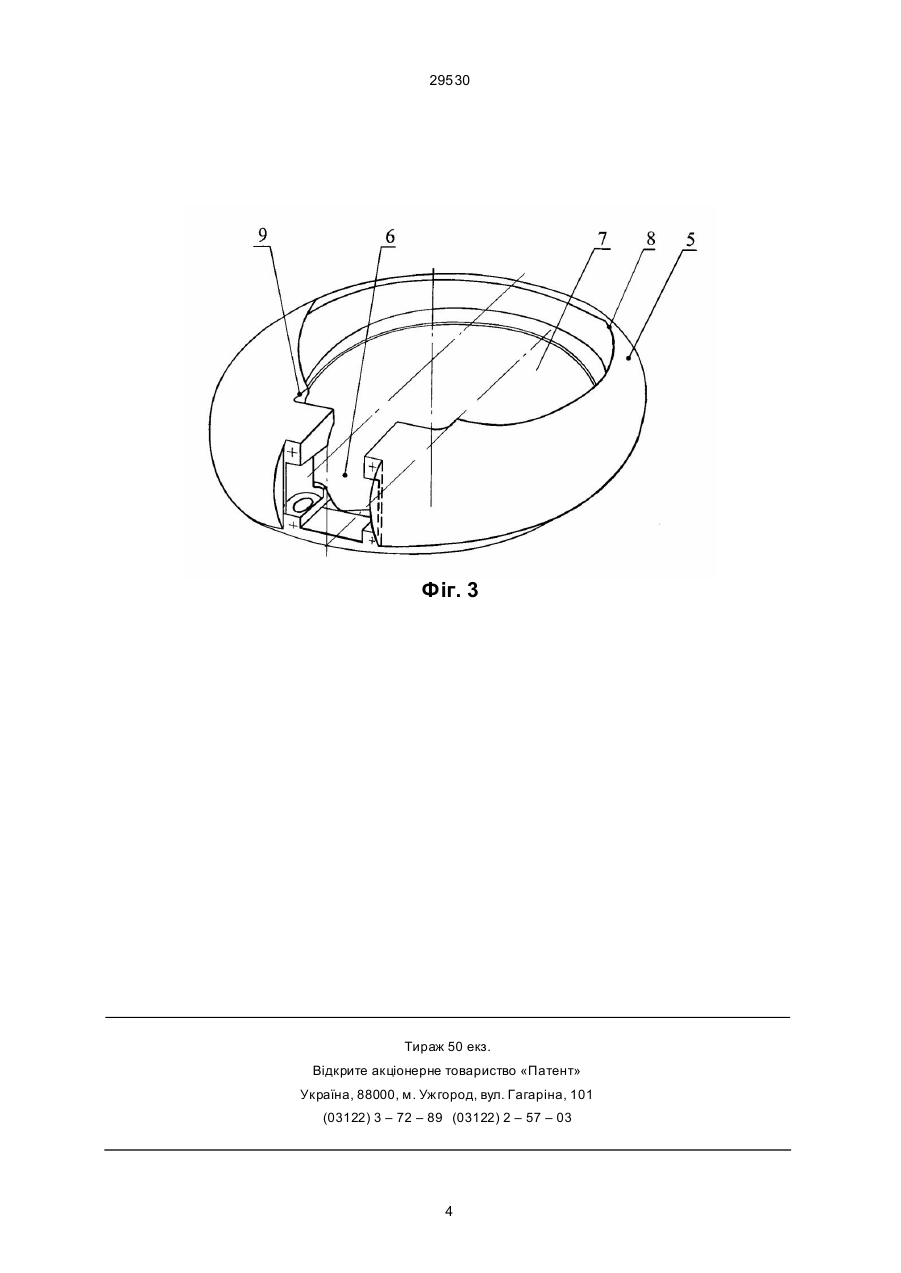

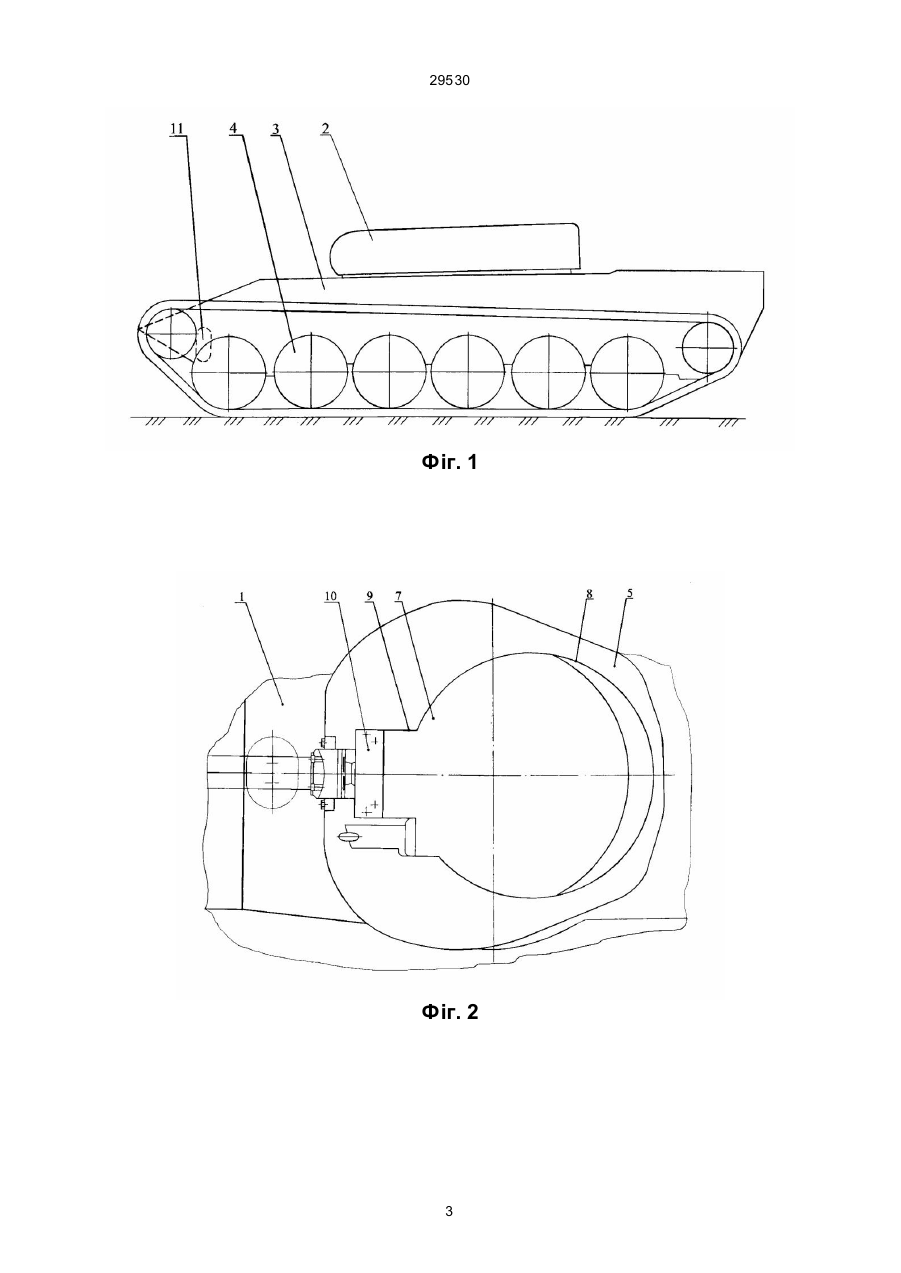

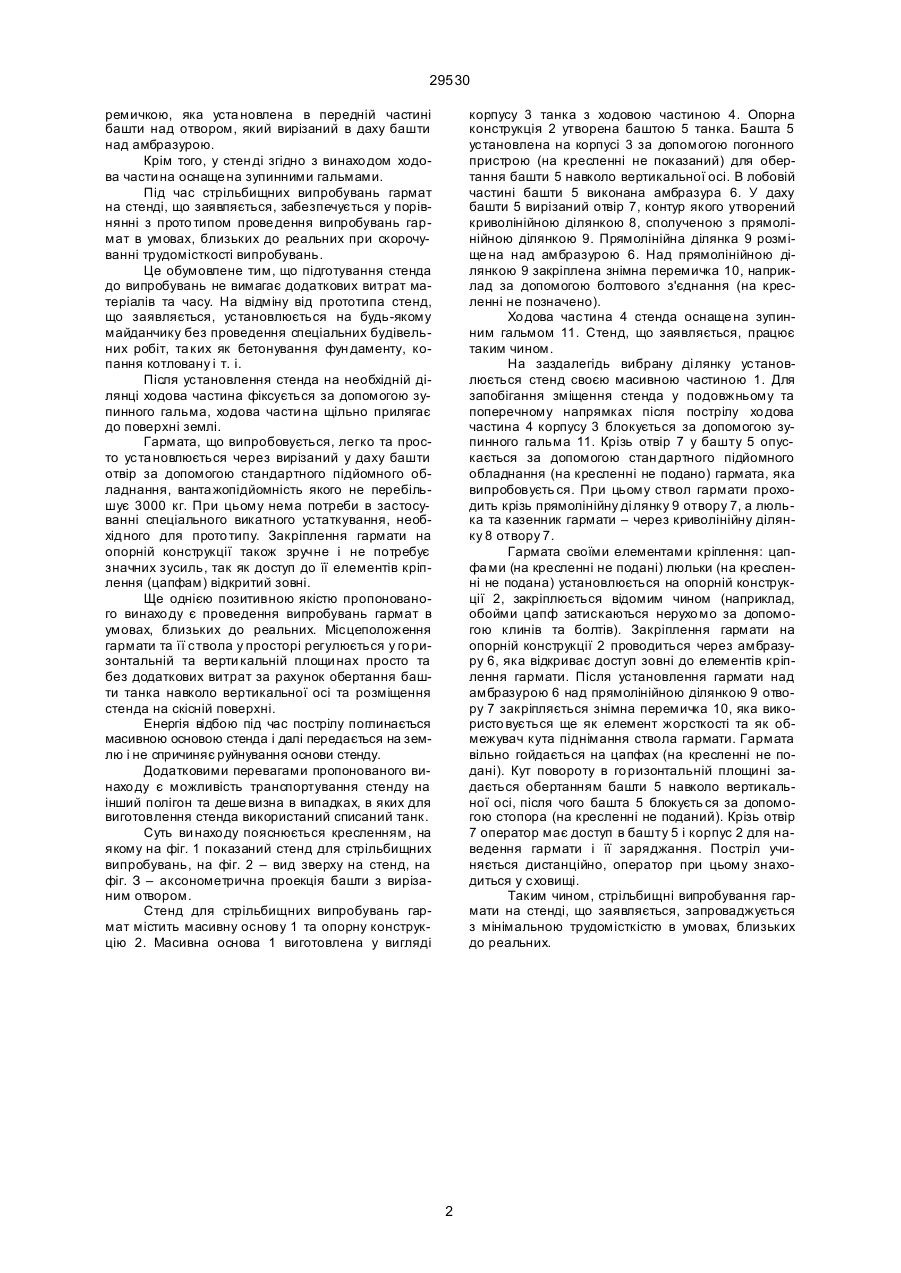

1. Стенд для стрільбищних випробувань гармат, що містить масивну основу, на якій з можливістю обертання навколо верти кальної осі установ лена опорна конструкція для гармати, який відрізняється тим, що масивна основа ви готовлена у вигляді корпусу танка з ходовою частиною, опорна конструкція для гармати утворена баштою танка, в якій в лобовій частині виконана амбразура, а в даху ба шти танка вирізаний отвір. 2. Стенд за п.1, який відрізняється тим, що контур отвору утворений криволінійною ділянкою, сполученою з прямолінійною ділянкою, яка розташована над амбразурою башти тан ка. 3. Стенд за п.1, який відрізняється тим, що опорна конструкція для гармати оснаще на знімною перемичкою, яка уста новлена в передній частині башти над отвором, який вирізаний в даху башти над амбразурою. 4. Стенд за п.1, який відрізняється тим, що хо дова части на оснаще на зупинним гальмом. Ю (13) 29530 (11) UA доставляння гармати, яка випробовується, на стенд. В результаті цього збільшуєть ся трудомісткість стрільбищних випробувань гармат. В основу ви нахо ду поставлена задача створення стенда для стрільбищних випробувань гармат, в якому за рахунок нового виконання його складових елементів (масивної основи та опорної конструкції для гармати) забезпечується зменшення трудовитрат на проведення підготовчих робіт, внаслідок чого зменшується трудомісткість стрільбищних випробувань гармат в умовах, близьких до реальних. Для цього в стен ді для стрільбищних випробувань гармат, що містить масивну основу, на якій з можливістю обертання навколо вертикальної осі установлена опорна конструкція для гармати, згідно з винахо дом, масивна основа виготовлена у вигляді корпусу танка з ходовою частиною, опорна конструкція для гармати утворена баштою танку, в якій в лобовій частині виконана амбразура, а в даху ба шти танка вирізаний отвір. Також у стенді згідно з винахо дом контур отвору утво рений криволінійною ділянкою, сполученою з прямолінійною ділянкою, яка розташована над амбразурою башти тан ка. Крім того, у стен ді згідно з винаходом опорна конструкція для гармати оснаще на знімною пе (19) Винахід, що заявляється, належить до обладнання для випробувань гармат і, зокрема, до засобів для випробувань танкових гар мат із вживанням бойових снарядів. Найбільш близьким до те хнічного рішен ня, що заявляєть ся, є стенд для стрільби щних випробувань гар мат. Ві до мий стенд, що місти ть масивну основу, на якій з можливістю обер тан ня навколо вер тикальної осі установлена опорна констр укція для гармати . Масивна основа ви готовле на у вигляді фун да ментної плити, яка розміще на у зазда легідь підгото вленому котло вані з утрамбо ваними стін ками. Опор на конструк ція для гар мати утво рена поворотною платфор мою, на якій з можливістю обер тання навколо принаймні дво х го ризонтальних о сей уста новле на опорна повер хня для закріплення гармати, яка випробовуєть ся. Гармата ви кочується на опорну повер хню по зазда легідь спеціально збудо ваному пандусу за до помогою ви катного та підйомного обладнання [1 ]. В прототипі підготовчий етап, пов'язаний із будівництвом самого стенду та розміщенням гармати, яка випробовується, на стенді, ви магає значних витрат мате ріалів та ча су, обумовлених необхідністю проведення будівельних робіт, пов'язаних із спорудженням котловану та пандусу, а також витрати на викатне та підйомне устаткування для C2 ______________________________ 29530 ремичкою, яка уста новлена в передній частині башти над отвором, який вирізаний в даху башти над амбразурою. Крім того, у стен ді згідно з винахо дом ходова части на оснаще на зупинними гальмами. Під час стрільбищних випробувань гармат на стенді, що заявляється, забезпечується у порівнянні з прото типом прове дення випробувань гармат в умовах, близьких до реальних при скорочуванні трудомісткості випробувань. Це обумовлене тим, що підготування стенда до випробувань не вимагає додаткових витрат матеріалів та часу. На відміну від прототипа стенд, що заявляється, установлюється на будь-якому майданчику без проведення спеціальних будівельних робіт, та ких як бетонування фун даменту, копання котловану і т. і. Після установлення стенда на необхідній ділянці ходова частина фіксується за допомогою зупинного гальма, ходова части на щільно прилягає до поверхні землі. Гармата, що випробовується, легко та просто уста новлюється через вирізаний у даху башти отвір за допомогою стандартного підйомного обладнання, ванта жопідйомність якого не перебільшує 3000 кг. При цьому нема потреби в застосуванні спеціального викатного устаткування, необхідного для прото типу. Закріплення гармати на опорній конструкції також зручне і не потребує значних зусиль, так як доступ до її елементів кріплення (цапфам) відкритий зовні. Ще однією позитивною якістю пропонованого винахо ду є проведення випробувань гармат в умовах, близьких до реальних. Місцеположення гармати та її ствола у просторі регулюється у го ризонтальній та верти кальній площи нах просто та без додаткових витрат за рахунок обертання башти танка навколо вертикальної осі та розміщення стенда на скісній поверхні. Енергія відбою під час пострілу поглинається масивною основою стенда і далі передається на землю і не спричиняє руйнування основи стенду. Додатковими перевагами пропонованого винахо ду є можливість транспортування стенду на інший полігон та деше визна в випадках, в яких для виготовлення стенда використаний списаний танк. Суть ви нахо ду пояснюється кресленням, на якому на фіг. 1 показаний стенд для стрільбищних випробувань, на фіг. 2 – вид зверху на стенд, на фіг. З – аксонометрична проекція башти з вирізаним отвором. Стенд для стрільбищних випробувань гармат містить масивну основу 1 та опорну конструкцію 2. Масивна основа 1 виготовлена у вигляді корпусу 3 танка з ходовою частиною 4. Опорна конструкція 2 утворена баштою 5 танка. Башта 5 установлена на корпусі 3 за допомогою погонного пристрою (на кресленні не показаний) для обертання башти 5 навколо вертикальної осі. В лобовій частині башти 5 виконана амбразура 6. У даху башти 5 вирізаний отвір 7, контур якого утворений криволінійною ділянкою 8, сполученою з прямолінійною ділянкою 9. Прямолінійна ділянка 9 розміще на над амбразурою 6. Над прямолінійною ділянкою 9 закріплена знімна перемичка 10, наприклад за допомогою болтового з'єднання (на кресленні не позначено). Хо дова частина 4 стенда оснаще на зупинним гальмом 11. Стенд, що заявляється, працює таким чином. На заздалегідь вибрану ді лянку установлюється стенд своєю масивною частиною 1. Для запобігання зміщення стенда у подовжньому та поперечному напрямках після пострілу хо дова частина 4 корпусу 3 блокується за допомогою зупинного гальма 11. Крізь отвір 7 у башту 5 опускається за допомогою стан дартного підйомного обладнання (на кресленні не подано) гармата, яка випробовуєть ся. При цьому ствол гармати проходить крізь прямолінійну ді лянку 9 отвору 7, а люлька та казенник гармати – через криволінійну ділянку 8 отвору 7. Гармата своїми елементами кріплення: цапфа ми (на кресленні не подані) люльки (на кресленні не подана) установлюється на опорній конструкції 2, закріплюється відомим чином (наприклад, обойми цапф затискаються нерухо мо за допомогою клинів та болтів). Закріплення гармати на опорній конструкції 2 проводиться через амбразуру 6, яка відкриває доступ зовні до елементів кріплення гармати. Після установлення гармати над амбразурою 6 над прямолінійною ділянкою 9 отвору 7 закріпляється знімна перемичка 10, яка використо вується ще як елемент жорсткості та як обмежувач кута піднімання ствола гармати. Гармата вільно гойдається на цапфах (на кресленні не подані). Кут повороту в го ризонтальній площині задається обертанням башти 5 навколо вертикальної осі, після чого башта 5 блокуєть ся за допомогою стопора (на кресленні не поданий). Крізь отвір 7 оператор має доступ в башту 5 і корпус 2 для наведення гармати і її заряджання. Постріл учиняється дистанційно, оператор при цьому знаходиться у сховищі. Таким чином, стрільбищні випробування гармати на стенді, що заявляється, запроваджується з мінімальною трудомісткістю в умовах, близьких до реальних. 2 29530 Фіг. 1 Фіг. 2 3 29530 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
