Екран для захисту від електромагнітного випромінювання
Номер патенту: 30734
Опубліковано: 15.12.2000
Автори: Сагайдак Василь Андрійович, Ільченко Михайло Юхимович, Левченко Георгій Тимофійович, Хохлов Володимир Григорович
Формула / Реферат
1. Екран для захисту від електромагнітного випромінювання, що містить скріплені між собою фальцевим з'єднанням металеві листи, який відрізняється тим, що в фальцевому з'єднанні установлена принаймні одна пружиниста прокладка.
2. Екран по п.1, який відрізняється тим, що в фальцевому з'єднанні між електропровідними металевими листами розміщена електропровідна пружиниста прокладка, а між магнітопровідними металевими листами - магнітопровідна.
Текст

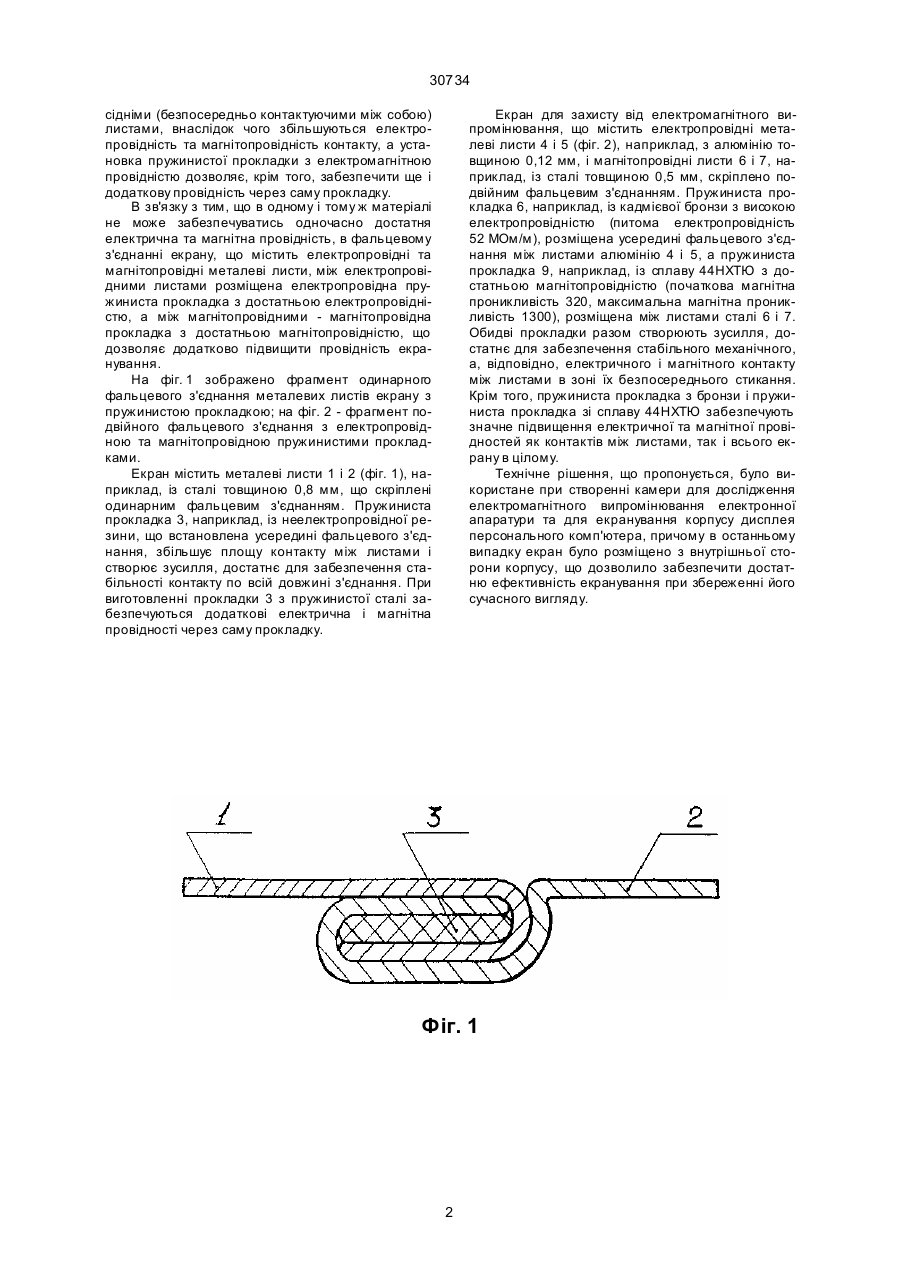

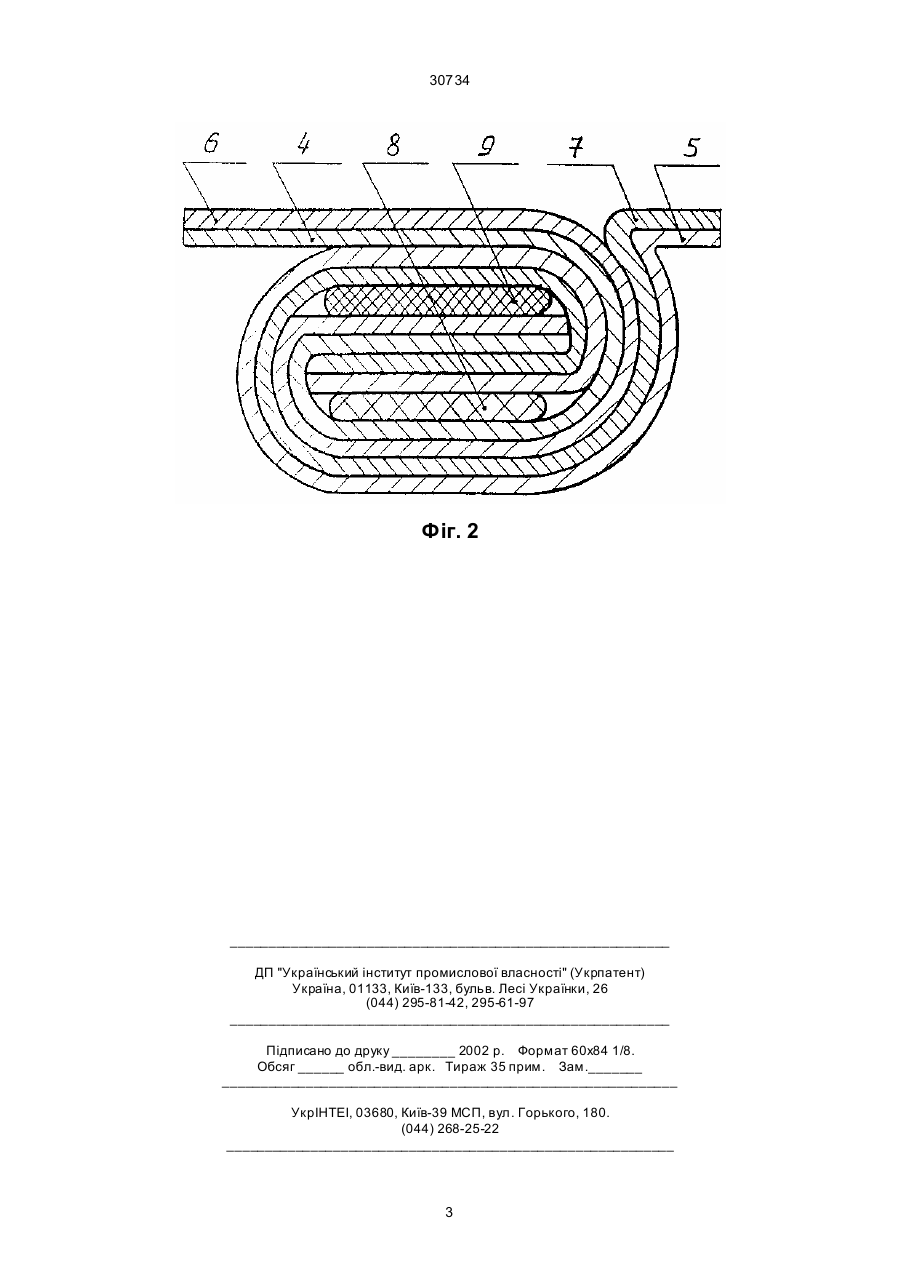

1. Екран для захисту від електромагнітного випромінювання, що містить скріплені між собою фальцевим з'єднанням металеві листи, який відрізняється тим, що в фальцевому з'єднанні установлена принаймні одна пружиниста прокладка. 2. Екран по п. 1, який відрізняється тим, що в фальцевому з'єднанні між електропровідними металевими листами розміщена електропровідна пружиниста прокладка, а між магнітопровідними металевими листами - магнітопровідна. (19) (21) 98042144 (22) 29.04.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Левченко Георгій Тимофійович, Ільченко Михайло Юхимович, Сагайдак Василь Андрійович, Хо хлов Володимир Григорович (73) HАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "ПЛАЗМОТЕХНІКА" 30734 сідніми (безпосередньо контактуючими між собою) листами, внаслідок чого збільшуються електропровідність та магнітопровідність контакту, а установка пружинистої прокладки з електромагнітною провідністю дозволяє, крім того, забезпечити ще і додаткову провідність через саму прокладку. В зв'язку з тим, що в одному і тому ж матеріалі не може забезпечуватись одночасно достатня електрична та магнітна провідність, в фальцевому з'єднанні екрану, що містить електропровідні та магнітопровідні металеві листи, між електропровідними листами розміщена електропровідна пружиниста прокладка з достатньою електропровідністю, а між магнітопровідними - магнітопровідна прокладка з достатньою магнітопровідністю, що дозволяє додатково підвищити провідність екранування. На фіг. 1 зображено фрагмент одинарного фальцевого з'єднання металевих листів екрану з пружинистою прокладкою; на фіг. 2 - фрагмент подвійного фальцевого з'єднання з електропровідною та магнітопровідною пружинистими прокладками. Екран містить металеві листи 1 і 2 (фіг. 1), наприклад, із сталі товщиною 0,8 мм, що скріплені одинарним фальцевим з'єднанням. Пружиниста прокладка 3, наприклад, із неелектропровідної резини, що встановлена усередині фальцевого з'єднання, збільшує площу контакту між листами і створює зусилля, достатнє для забезпечення стабільності контакту по всій довжині з'єднання. При виготовленні прокладки 3 з пружинистої сталі забезпечуються додаткові електрична і магнітна провідності через саму прокладку. Екран для захисту від електромагнітного випромінювання, що містить електропровідні металеві листи 4 і 5 (фіг. 2), наприклад, з алюмінію товщиною 0,12 мм, і магнітопровідні листи 6 і 7, наприклад, із сталі товщиною 0,5 мм, скріплено подвійним фальцевим з'єднанням. Пружиниста прокладка 6, наприклад, із кадмієвої бронзи з високою електропровідністю (питома електропровідність 52 МОм/м), розміщена усередині фальцевого з'єднання між листами алюмінію 4 і 5, а пружиниста прокладка 9, наприклад, із сплаву 44НХТЮ з достатньою магнітопровідністю (початкова магнітна проникливість 320, максимальна магнітна проникливість 1300), розміщена між листами сталі 6 і 7. Обидві прокладки разом створюють зусилля, достатнє для забезпечення стабільного механічного, а, відповідно, електричного і магнітного контакту між листами в зоні їх безпосереднього стикання. Крім того, пружиниста прокладка з бронзи і пружиниста прокладка зі сплаву 44НХТЮ забезпечують значне підвищення електричної та магнітної провідностей як контактів між листами, так і всього екрану в цілому. Технічне рішення, що пропонується, було використане при створенні камери для дослідження електромагнітного випромінювання електронної апаратури та для екранування корпусу дисплея персонального комп'ютера, причому в останньому випадку екран було розміщено з внутрішньої сторони корпусу, що дозволило забезпечити достатню ефективність екранування при збереженні його сучасного вигляду. Фіг. 1 2 30734 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюScreen for protection of electromagnetic emanation
Автори англійськоюLevchenko Heorhii Tymofiiovych, Ilchenko Mykhailo Yukhymovych, Sahaidac Vasyl Andriiovych, Khokhlov Volodymyr Hryhorovych
Назва патенту російськоюЭкран для защиты от электромагнитного излучения
Автори російськоюЛевченко Георгий Тимофеевич, Ильченко Михаил Ефимович, Сагайдак Василий Андреевич, Хохлов Владимир Григорьевич
МПК / Мітки
МПК: H05K 9/00
Мітки: захисту, екран, електромагнітного, випромінювання
