Джерело електромагнітного випромінювання
Номер патенту: 9821
Опубліковано: 30.09.1996
Автори: Мороженко Василь Олександрович, Малютенко Володимир Костянтинович, Ліптуга Анатолій Іванович
Формула / Реферат
(57) Источник электромагнитного излучения, включающий полупроводниковый активный элемент, расположенный на нагревателе и снабженный электрическими контактами, один из которых является выпрямляющим, отличающийся тем, что активный элемент выполнен в виде прямого параллелепипеда, в основании которого лежит параллелограмм со сторонами а и с и острым углом , удовлетворяющими соотношениям:
где - максимальное сечение поглощения равновесных свободных носителей в рабочем диапазоне длин волн излучения;
n - концентрация равновесных свободных носителей;
к- показатель преломления материала активного элемента, а контакты расположены на гранях основания.
Текст

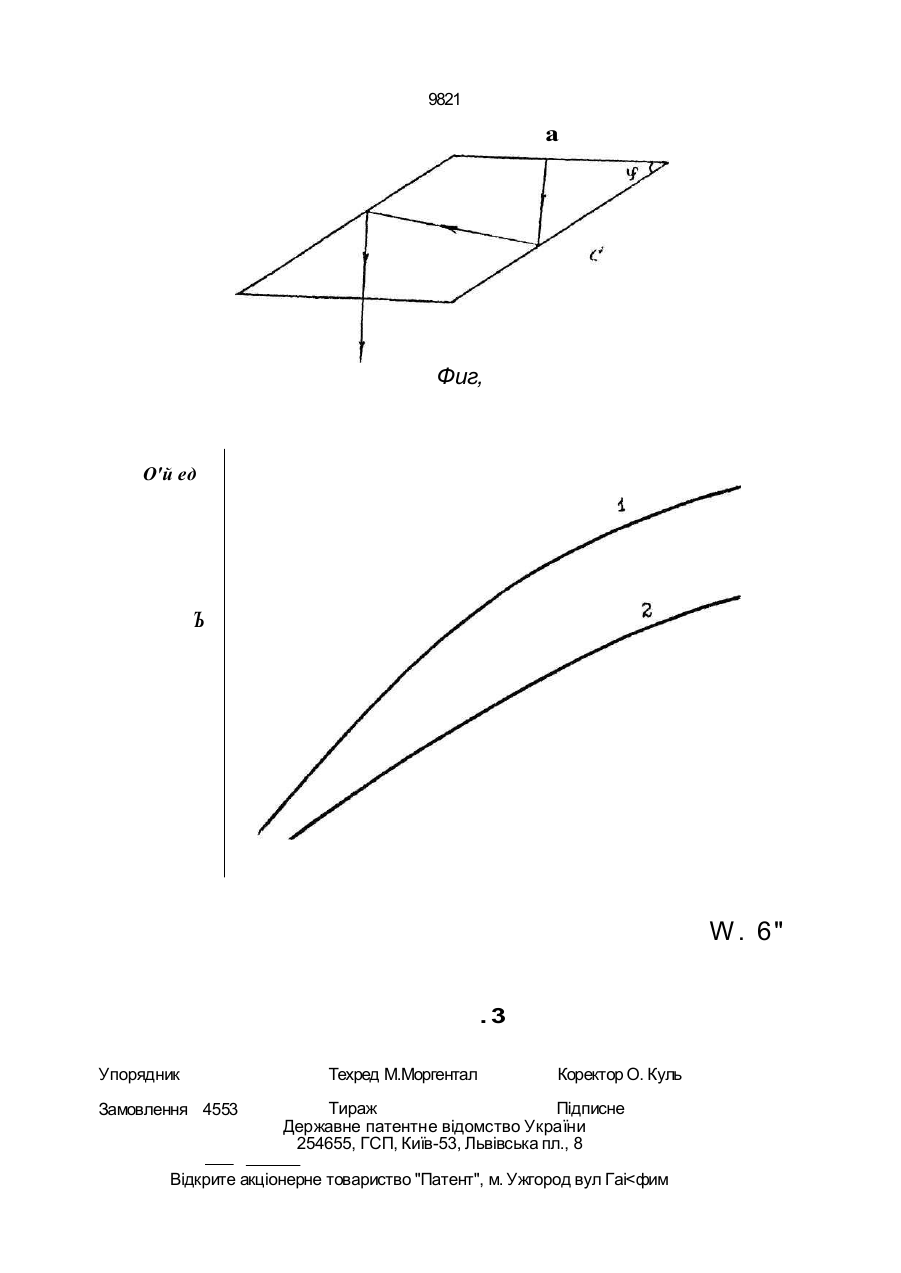

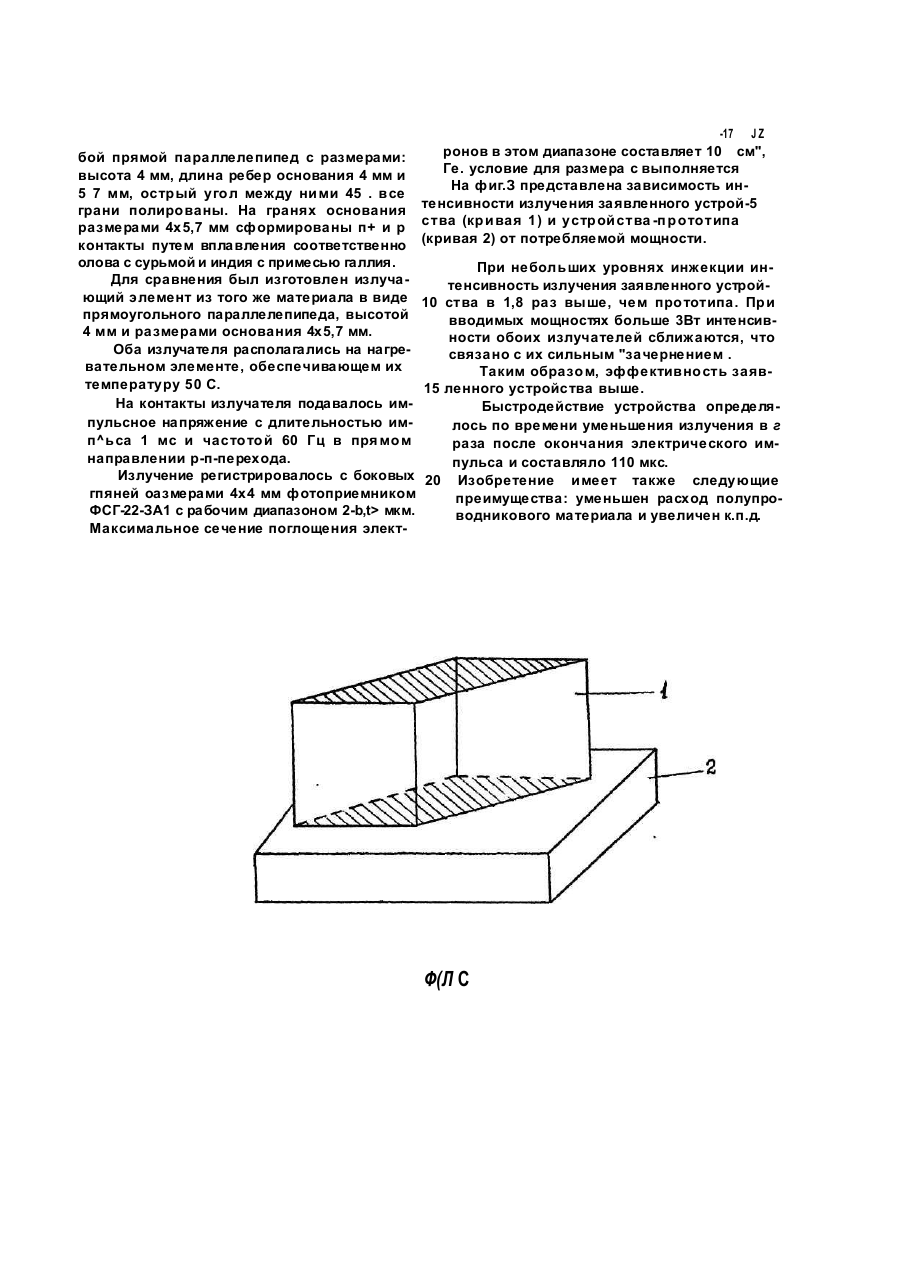

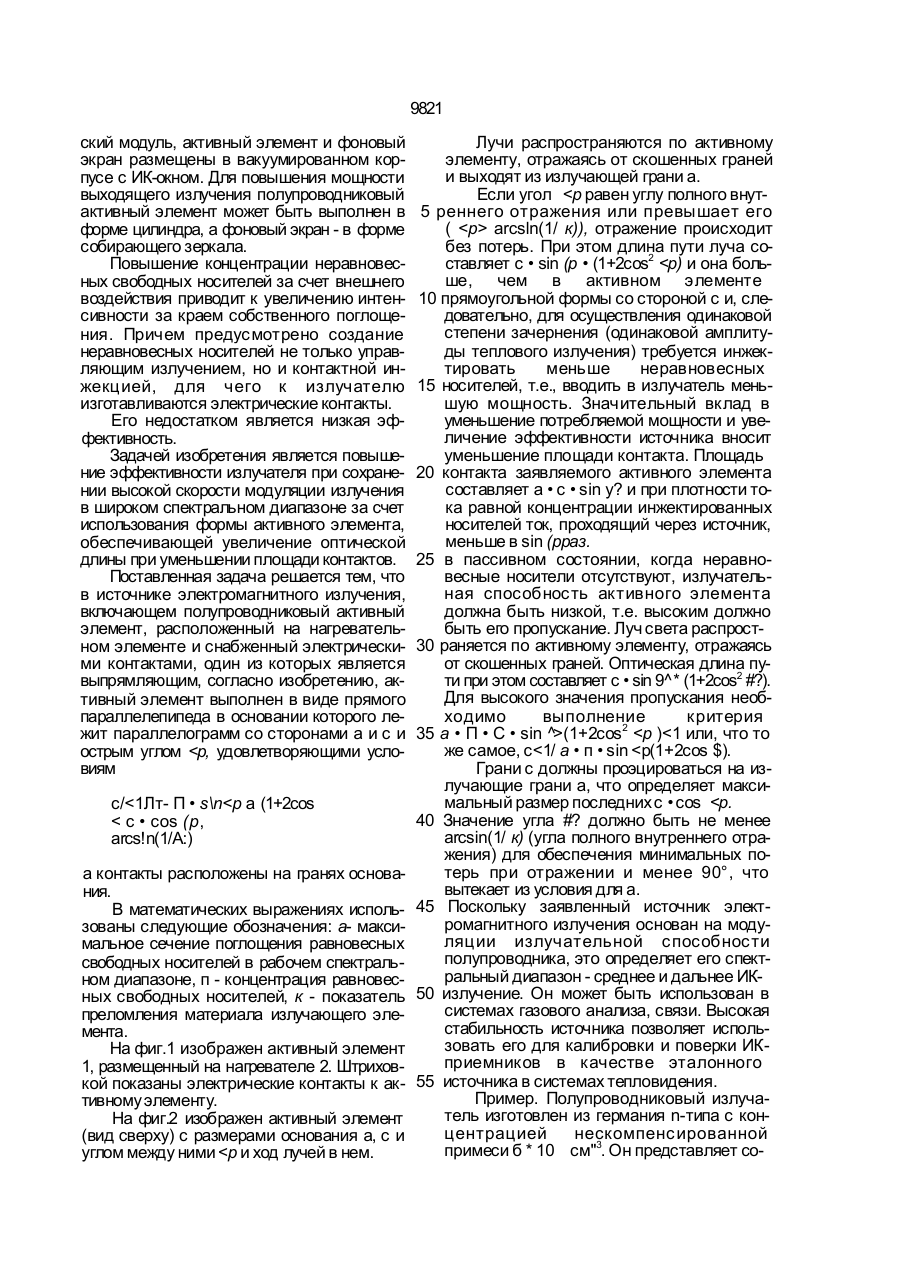

Источник электромагнитного излуче ния, включающий полупроводниковый ак тивный элемент, расположенный на нагревателе и снабженный электрическими контактами, один из которых является вы прямляющим, отличающийся тем, что активный элемент выполнен в виде прямого параллелепипеда, в основании которого лежит параллелограмм со сторонами а и с и острым углом 3/ о A t(1-R), где о - сечение поглощения на свободных носителях, Дт-длительность управляющего импульса, R - коэффициент отражения. Модуляция излучения происходит в диапазоне длин волн за краем собственного поглощения, где излучательная способность полупроводника определяется концентрацией свободных носителей. Недостатком устройства является низкая эффективность. В качестве прототипа выбрано устройство [2], включающее полупроводниковый активный элемент, поперечный размер которого не превышает обратной величины коэффициента поглощения, источник внешних воздействий и модуль на эффекте Пельтье. Один из его теплопереходов находится в контакте с фоновым экраном, расположенным с тыльной стороны излучающего элемента. Сам излучающий элемент размещен на другом теплопереходе. Термоэлектриче О 9821 ский модуль, активный элемент и фоновый экран размещены в вакуумированном корпусе с ИК-окном. Для повышения мощности выходящего излучения полупроводниковый активный элемент может быть выполнен в форме цилиндра, а фоновый экран - в форме собирающего зеркала. Повышение концентрации неравновесных свободных носителей за счет внешнего воздействия приводит к увеличению интенсивности за краем собственного поглощения. Причем предусмотрено создание неравновесных носителей не только управляющим излучением, но и контактной инжекцией, для чего к излучателю изготавливаются электрические контакты. Его недостатком является низкая эффективность. Задачей изобретения является повышение эффективности излучателя при сохранении высокой скорости модуляции излучения в широком спектральном диапазоне за счет использования формы активного элемента, обеспечивающей увеличение оптической длины при уменьшении площади контактов. Поставленная задача решается тем, что в источнике электромагнитного излучения, включающем полупроводниковый активный элемент, расположенный на нагревательном элементе и снабженный электрическими контактами, один из которых является выпрямляющим, согласно изобретению, активный элемент выполнен в виде прямого параллелепипеда в основании которого лежит параллелограмм со сторонами а и с и острым углом
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic emitter source
Автори англійськоюMaliutenko Volodymyr Kostiantynovych, Morozhenko Vasyl Oleksandrovych, Liptuha Anatolii Ivanovych
Назва патенту російськоюИсточник электромагнитного излучения
Автори російськоюМалютенко Владимир Константинович, Мороженко Василий Александрович, Липтуга Анатолий Иванович
МПК / Мітки
МПК: H01L 31/02
Мітки: випромінювання, джерело, електромагнітного
