Прямий стоматологічний наконечник

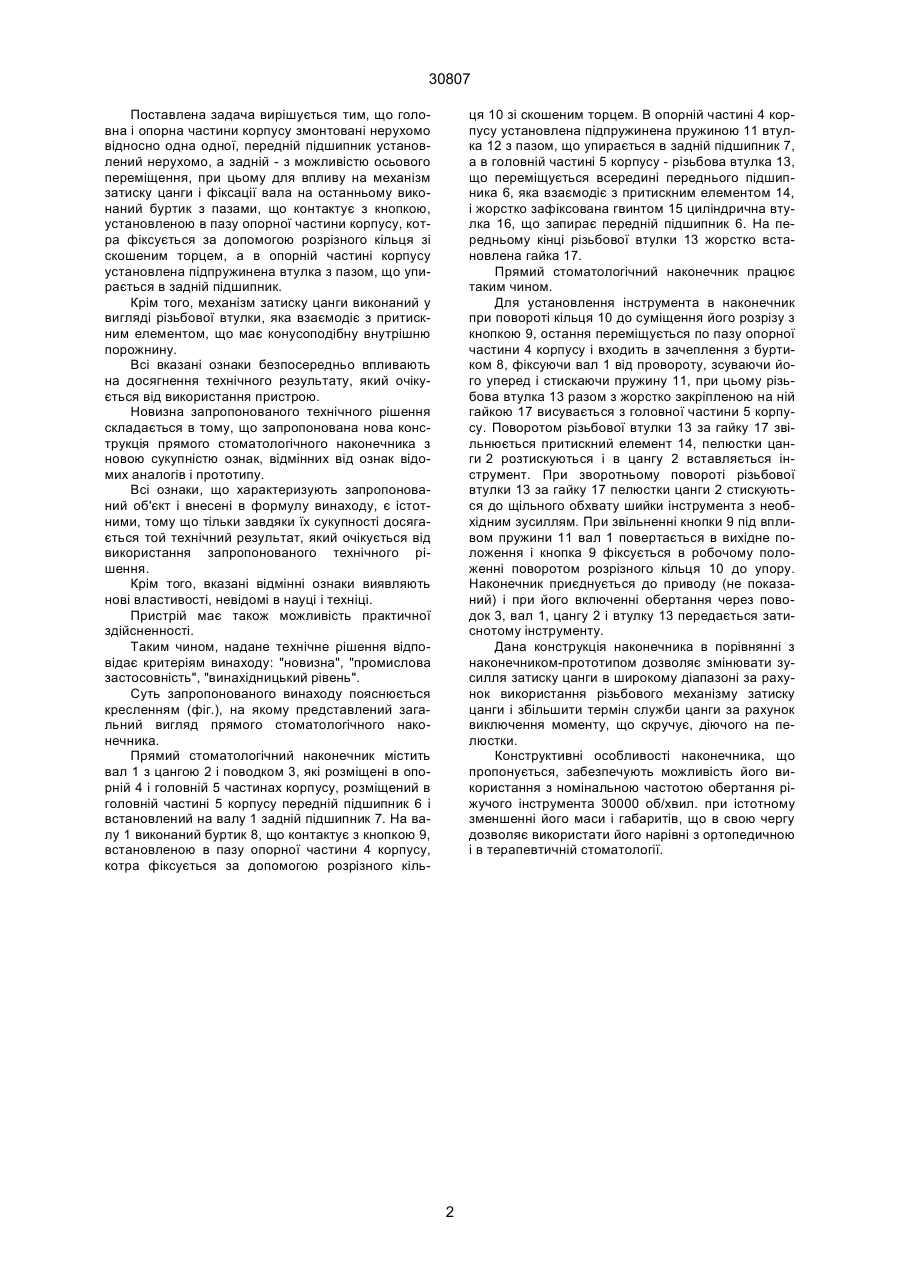

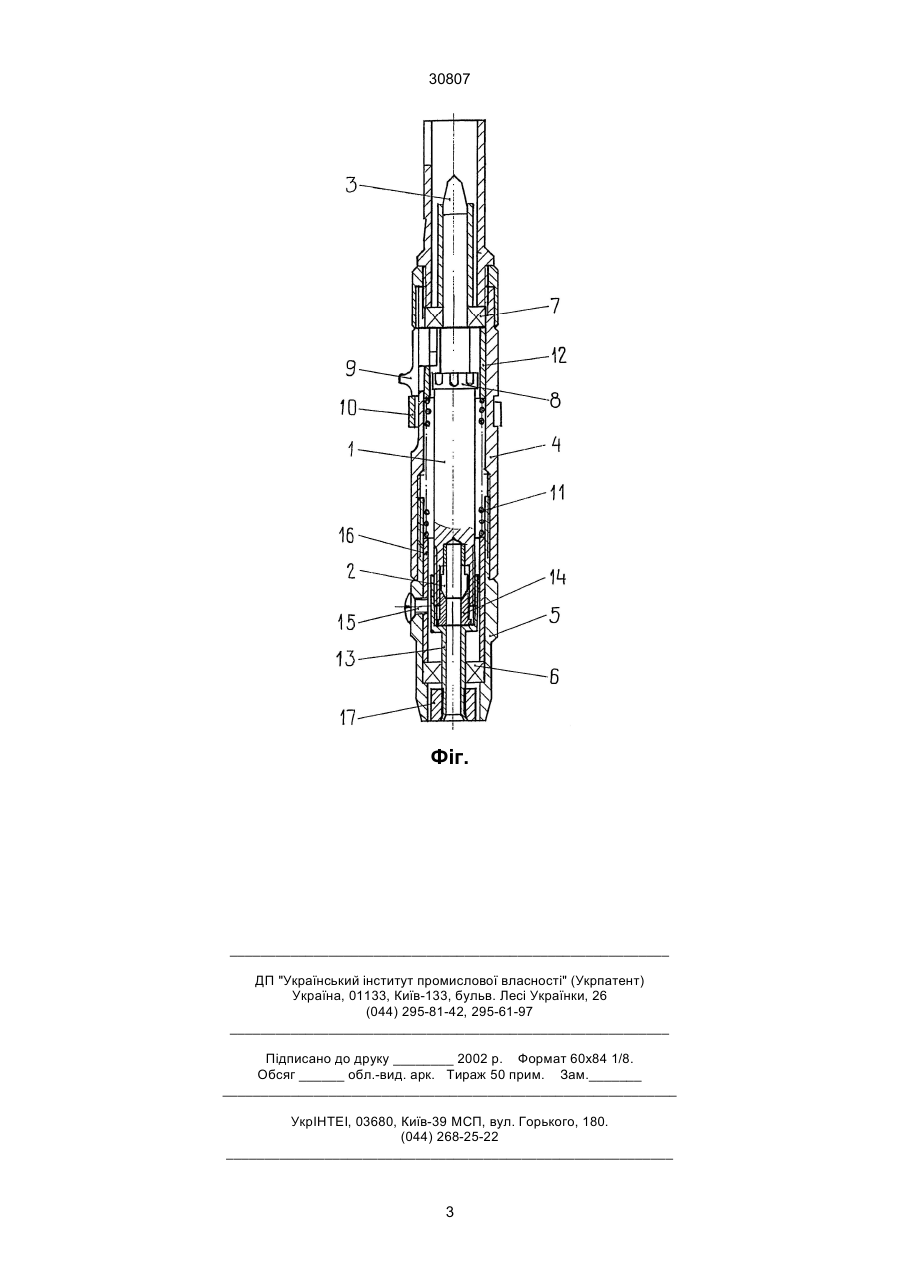

1. Прямий стоматологічний наконечник, що містить корпус, який складається з опорної і головної частин, всередині якого розміщені вал з цангою і поводком, механізм затиску цанги, розміщений в головній частині корпусу передній підшипник і встановлений на валу задній підшипник, розміщений в опорній частині корпусу, який відрізняється тим, що головна і опорна частини корпусу змонто 30807 Поставлена задача вирішується тим, що головна і опорна частини корпусу змонтовані нерухомо відносно одна одної, передній підшипник установлений нерухомо, а задній - з можливістю осьового переміщення, при цьому для впливу на механізм затиску цанги і фіксації вала на останньому виконаний буртик з пазами, що контактує з кнопкою, установленою в пазу опорної частини корпусу, котра фіксується за допомогою розрізного кільця зі скошеним торцем, а в опорній частині корпусу установлена підпружинена втулка з пазом, що упирається в задній підшипник. Крім того, механізм затиску цанги виконаний у вигляді різьбової втулки, яка взаємодіє з притискним елементом, що має конусоподібну внутрішню порожнину. Всі вказані ознаки безпосередньо впливають на досягнення технічного результату, який очікується від використання пристрою. Новизна запропонованого технічного рішення складається в тому, що запропонована нова конструкція прямого стоматологічного наконечника з новою сукупністю ознак, відмінних від ознак відомих аналогів і прототипу. Всі ознаки, що характеризують запропонований об'єкт і внесені в формулу винаходу, є істотними, тому що тільки завдяки їх сукупності досягається той технічний результат, який очікується від використання запропонованого технічного рішення. Крім того, вказані відмінні ознаки виявляють нові властивості, невідомі в науці і техніці. Пристрій має також можливість практичної здійсненності. Таким чином, надане технічне рішення відповідає критеріям винаходу: "новизна", "промислова застосовність", "винахідницький рівень". Суть запропонованого винаходу пояснюється кресленням (фіг.), на якому представлений загальний вигляд прямого стоматологічного наконечника. Прямий стоматологічний наконечник містить вал 1 з цангою 2 і поводком 3, які розміщені в опорній 4 і головній 5 частинах корпусу, розміщений в головній частині 5 корпусу передній підшипник 6 і встановлений на валу 1 задній підшипник 7. На валу 1 виконаний буртик 8, що контактує з кнопкою 9, встановленою в пазу опорної частини 4 корпусу, котра фіксується за допомогою розрізного кіль ця 10 зі скошеним торцем. В опорній частині 4 корпусу установлена підпружинена пружиною 11 втулка 12 з пазом, що упирається в задній підшипник 7, а в головній частині 5 корпусу - різьбова втулка 13, що переміщується всередині переднього підшипника 6, яка взаємодіє з притискним елементом 14, і жорстко зафіксована гвинтом 15 циліндрична втулка 16, що запирає передній підшипник 6. На передньому кінці різьбової втулки 13 жорстко встановлена гайка 17. Прямий стоматологічний наконечник працює таким чином. Для установлення інструмента в наконечник при повороті кільця 10 до суміщення його розрізу з кнопкою 9, остання переміщується по пазу опорної частини 4 корпусу і входить в зачеплення з буртиком 8, фіксуючи вал 1 від провороту, зсуваючи його уперед і стискаючи пружину 11, при цьому різьбова втулка 13 разом з жорстко закріпленою на ній гайкою 17 висувається з головної частини 5 корпусу. Поворотом різьбової втулки 13 за гайку 17 звільнюється притискний елемент 14, пелюстки цанги 2 розтискуються і в цангу 2 вставляється інструмент. При зворотньому повороті різьбової втулки 13 за гайку 17 пелюстки цанги 2 стискуються до щільного обхвату шийки інструмента з необхідним зусиллям. При звільненні кнопки 9 під впливом пружини 11 вал 1 повертається в вихідне положення і кнопка 9 фіксується в робочому положенні поворотом розрізного кільця 10 до упору. Наконечник приєднується до приводу (не показаний) і при його включенні обертання через поводок 3, вал 1, цангу 2 і втулку 13 передається затиснотому інструменту. Дана конструкція наконечника в порівнянні з наконечником-прототипом дозволяє змінювати зусилля затиску цанги в широкому діапазоні за рахунок використання різьбового механізму затиску цанги і збільшити термін служби цанги за рахунок виключення моменту, що скручує, діючого на пелюстки. Конструктивні особливості наконечника, що пропонується, забезпечують можливість його використання з номінальною частотою обертання ріжучого інструмента 30000 об/хвил. при істотному зменшенні його маси і габаритів, що в свою чергу дозволяє використати його нарівні з ортопедичною і в терапевтичній стоматології. 2 30807 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
