Кульковий витратомір
Текст

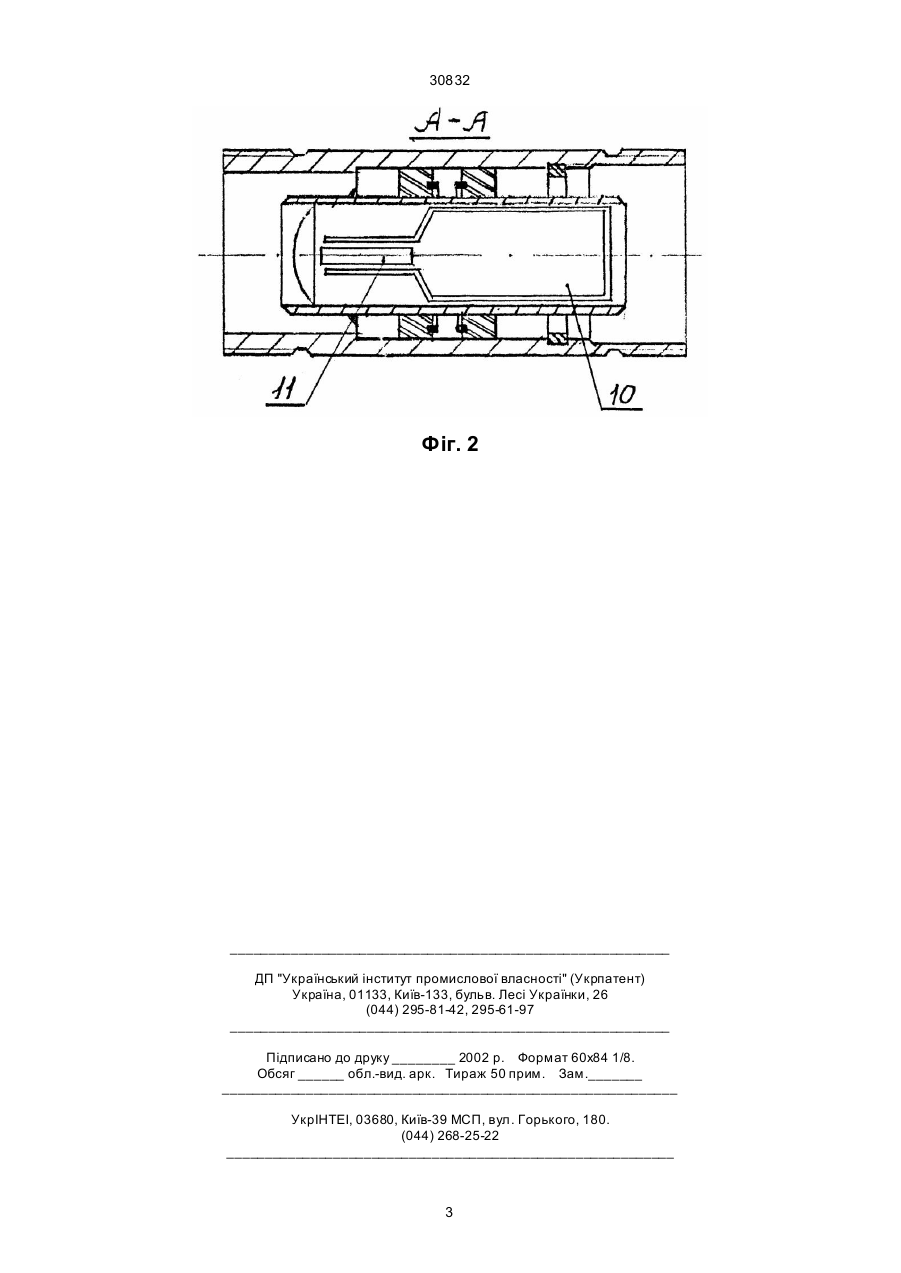

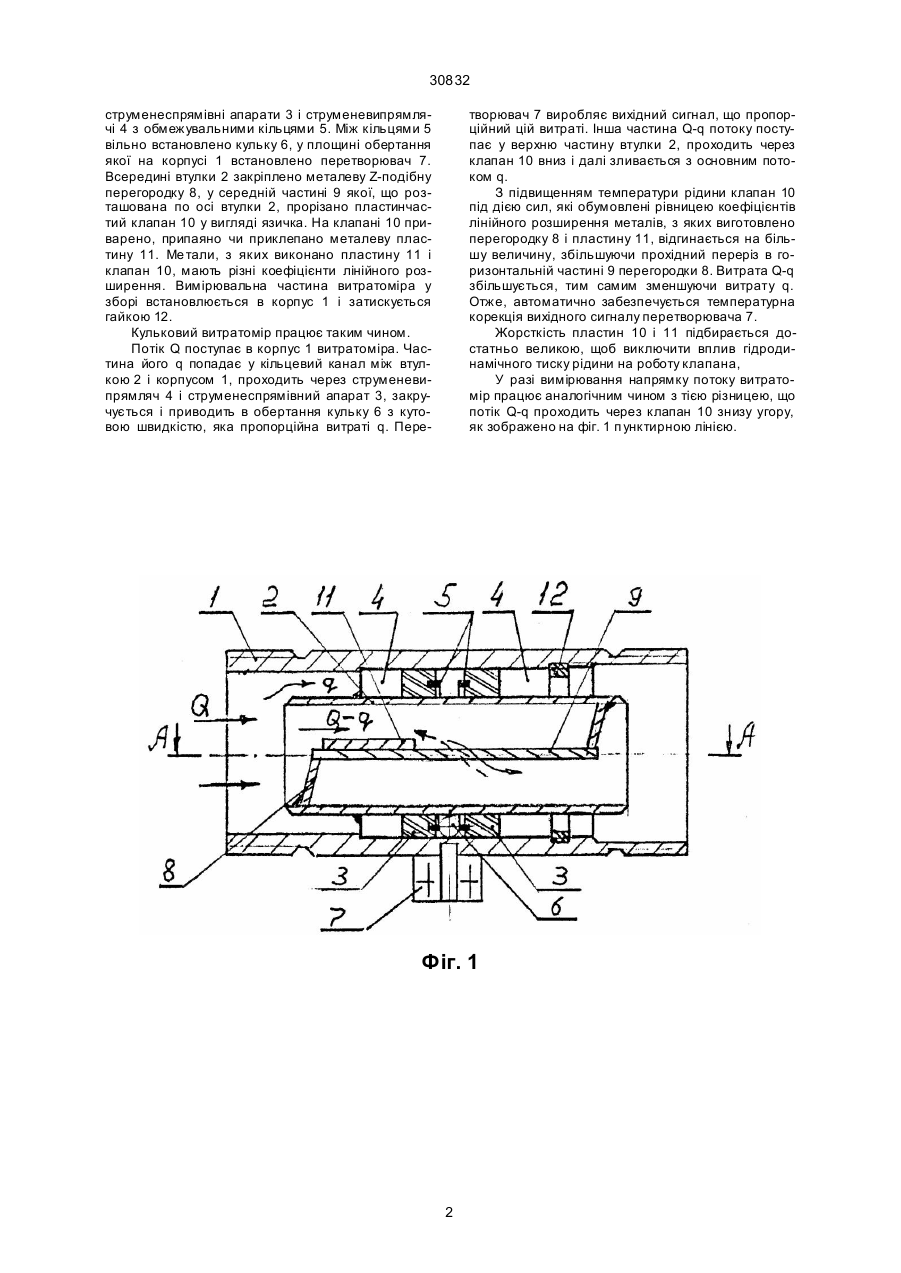

Кульковий витратомір, який містить у собі корпус, втулку, на якій закріплено струменеспрямівні 30832 струменеспрямівні апарати 3 і струменевипрямлячі 4 з обмежувальними кільцями 5. Між кільцями 5 вільно встановлено кульку 6, у площині обертання якої на корпусі 1 встановлено перетворювач 7. Всередині втулки 2 закріплено металеву Z-подібну перегородку 8, у середній частині 9 якої, що розташована по осі втулки 2, прорізано пластинчастий клапан 10 у вигляді язичка. На клапані 10 приварено, припаяно чи приклепано металеву пластину 11. Ме тали, з яких виконано пластину 11 і клапан 10, мають різні коефіцієнти лінійного розширення. Вимірювальна частина витратоміра у зборі встановлюється в корпус 1 і затискується гайкою 12. Кульковий витратомір працює таким чином. Потік Q поступає в корпус 1 витратоміра. Частина його q попадає у кільцевий канал між втулкою 2 і корпусом 1, проходить через струменевипрямляч 4 і струменеспрямівний апарат 3, закручується і приводить в обертання кульку 6 з кутовою швидкістю, яка пропорційна витраті q. Пере творювач 7 виробляє вихідний сигнал, що пропорційний цій витраті. Інша частина Q-q потоку поступає у верхню частину втулки 2, проходить через клапан 10 вниз і далі зливається з основним потоком q. З підвищенням температури рідини клапан 10 під дією сил, які обумовлені рівницею коефіцієнтів лінійного розширення металів, з яких виготовлено перегородку 8 і пластину 11, відгинається на більшу величину, збільшуючи прохідний переріз в горизонтальній частині 9 перегородки 8. Витрата Q-q збільшується, тим самим зменшуючи витрату q. Отже, автоматично забезпечується температурна корекція вихідного сигналу перетворювача 7. Жорсткість пластин 10 і 11 підбирається достатньо великою, щоб виключити вплив гідродинамічного тиску рідини на роботу клапана, У разі вимірювання напрямку потоку витратомір працює аналогічним чином з тією різницею, що потік Q-q проходить через клапан 10 знизу угору, як зображено на фіг. 1 п унктирною лінією. Фіг. 1 2 30832 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBall flow rate meter
Автори англійськоюSadlaiev Oleh Osmanovych
Назва патенту російськоюШариковый расходомер
Автори російськоюСадлаев Олег Османович
МПК / Мітки
МПК: G01F 1/05, G01F 1/00, G01F 9/00
Мітки: кульковий, витратомір
