Пристрій для інформаційно-хвильової терапії “іхт-поріг”

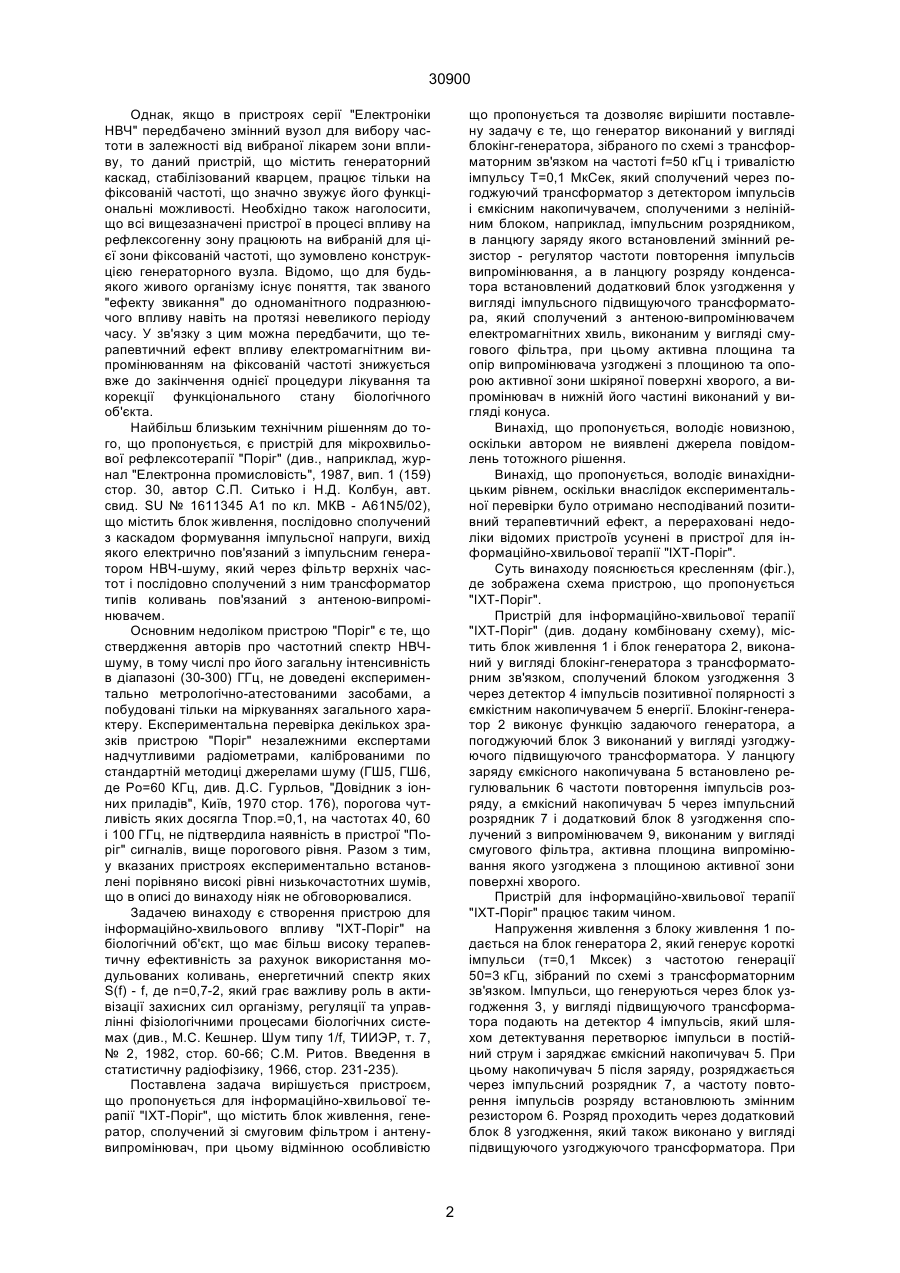

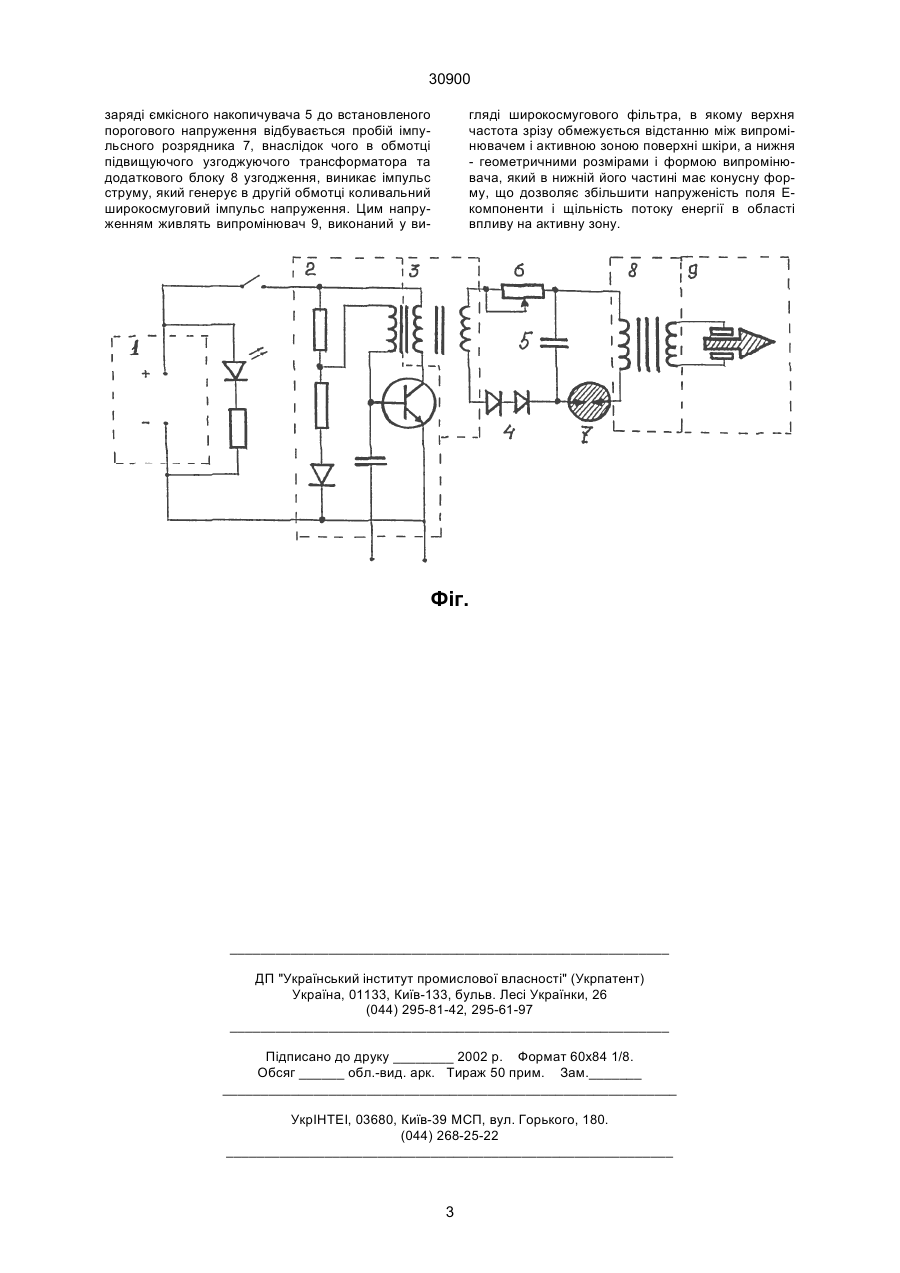

1. Пристрій для інформаційно-хвильової терапії, що містить блок генератора і блок узгодження, а також випромінювач, який відрізняється тим, що блок генератора виконано у вигляді блокінггенератора з трансформаторним зв'язком, сполучений блоком узгодження через детектор імпульсів з ємкісним накопичувачем енергії, в ланцюгу 30900 Однак, якщо в пристроях серії "Електроніки НВЧ" передбачено змінний вузол для вибору частоти в залежності від вибраної лікарем зони впливу, то даний пристрій, що містить генераторний каскад, стабілізований кварцем, працює тільки на фіксованій частоті, що значно звужує його функціональні можливості. Необхідно також наголосити, що всі вищезазначені пристрої в процесі впливу на рефлексогенну зону працюють на вибраній для цієї зони фіксованій частоті, що зумовлено конструкцією генераторного вузла. Відомо, що для будьякого живого організму існує поняття, так званого "ефекту звикання" до одноманітного подразнюючого впливу навіть на протязі невеликого періоду часу. У зв'язку з цим можна передбачити, що терапевтичний ефект впливу електромагнітним випромінюванням на фіксованій частоті знижується вже до закінчення однієї процедури лікування та корекції функціонального стану біологічного об'єкта. Найбільш близьким технічним рішенням до того, що пропонується, є пристрій для мікрохвильової рефлексотерапії "Поріг" (див., наприклад, журнал "Електронна промисловість", 1987, вип. 1 (159) стор. 30, автор С.П. Ситько і Н.Д. Колбун, авт. свид. SU № 1611345 А1 по кл. МКВ - А61N5/02), що містить блок живлення, послідовно сполучений з каскадом формування імпульсної напруги, вихід якого електрично пов'язаний з імпульсним генератором НВЧ-шуму, який через фільтр верхніх частот і послідовно сполучений з ним трансформатор типів коливань пов'язаний з антеною-випромінювачем. Основним недоліком пристрою "Поріг" є те, що ствердження авторів про частотний спектр НВЧшуму, в тому числі про його загальну інтенсивність в діапазоні (30-300) ГГц, не доведені експериментально метрологічно-атестованими засобами, а побудовані тільки на міркуваннях загального характеру. Експериментальна перевірка декількох зразків пристрою "Поріг" незалежними експертами надчутливими радіометрами, каліброваними по стандартній методиці джерелами шуму (ГШ5, ГШ6, де Ро=60 КГц, див. Д.С. Гурльов, "Довідник з іонних приладів", Київ, 1970 стор. 176), порогова чутливість яких досягла Тпор.=0,1, на частотах 40, 60 і 100 ГГц, не підтвердила наявність в пристрої "Поріг" сигналів, вище порогового рівня. Разом з тим, у вказаних пристроях експериментально встановлені порівняно високі рівні низькочастотних шумів, що в описі до винаходу ніяк не обговорювалися. Задачею винаходу є створення пристрою для інформаційно-хвильового впливу "ІХТ-Поріг" на біологічний об'єкт, що має більш високу терапевтичну ефективність за рахунок використання модульованих коливань, енергетичний спектр яких S(f) - f, де n=0,7-2, який грає важливу роль в активізації захисних сил організму, регуляції та управлінні фізіологічними процесами біологічних системах (див., М.С. Кешнер. Шум типу 1/f, ТИИЭР, т. 7, № 2, 1982, стор. 60-66; С.М. Ритов. Введення в статистичну радіофізику, 1966, стор. 231-235). Поставлена задача вирішується пристроєм, що пропонується для інформаційно-хвильової терапії "ІХТ-Поріг", що містить блок живлення, генератор, сполучений зі смуговим фільтром і антенувипромінювач, при цьому відмінною особливістю що пропонується та дозволяє вирішити поставлену задачу є те, що генератор виконаний у вигляді блокінг-генератора, зібраного по схемі з трансформаторним зв'язком на частоті f=50 кГц і тривалістю імпульсу Т=0,1 МкСек, який сполучений через погоджуючий трансформатор з детектором імпульсів і ємкісним накопичувачем, сполученими з нелінійним блоком, наприклад, імпульсним розрядником, в ланцюгу заряду якого встановлений змінний резистор - регулятор частоти повторення імпульсів випромінювання, а в ланцюгу розряду конденсатора встановлений додатковий блок узгодження у вигляді імпульсного підвищуючого трансформатора, який сполучений з антеною-випромінювачем електромагнітних хвиль, виконаним у вигляді смугового фільтра, при цьому активна площина та опір випромінювача узгоджені з площиною та опорою активної зони шкіряної поверхні хворого, а випромінювач в нижній його частині виконаний у вигляді конуса. Винахід, що пропонується, володіє новизною, оскільки автором не виявлені джерела повідомлень тотожного рішення. Винахід, що пропонується, володіє винахідницьким рівнем, оскільки внаслідок експериментальної перевірки було отримано несподіваний позитивний терапевтичний ефект, а перераховані недоліки відомих пристроїв усунені в пристрої для інформаційно-хвильової терапії "ІХТ-Поріг". Суть винаходу пояснюється кресленням (фіг.), де зображена схема пристрою, що пропонується "ІХТ-Поріг". Пристрій для інформаційно-хвильової терапії "ІХТ-Поріг" (див. додану комбіновану схему), містить блок живлення 1 і блок генератора 2, виконаний у вигляді блокінг-генератора з трансформаторним зв'язком, сполучений блоком узгодження 3 через детектор 4 імпульсів позитивної полярності з ємкістним накопичувачем 5 енергії. Блокінг-генератор 2 виконує функцію задаючого генератора, а погоджуючий блок 3 виконаний у вигляді узгоджуючого підвищуючого трансформатора. У ланцюгу заряду ємкісного накопичувана 5 встановлено регулювальник 6 частоти повторення імпульсів розряду, а ємкісний накопичувач 5 через імпульсний розрядник 7 і додатковий блок 8 узгодження сполучений з випромінювачем 9, виконаним у вигляді смугового фільтра, активна площина випромінювання якого узгоджена з площиною активної зони поверхні хворого. Пристрій для інформаційно-хвильової терапії "ІХТ-Поріг" працює таким чином. Напруження живлення з блоку живлення 1 подається на блок генератора 2, який генерує короткі імпульси (т=0,1 Мксек) з частотою генерації 50=3 кГц, зібраний по схемі з трансформаторним зв'язком. Імпульси, що генеруються через блок узгодження 3, у вигляді підвищуючого трансформатора подають на детектор 4 імпульсів, який шляхом детектування перетворює імпульси в постійний струм і заряджає ємкісний накопичувач 5. При цьому накопичувач 5 після заряду, розряджається через імпульсний розрядник 7, а частоту повторення імпульсів розряду встановлюють змінним резистором 6. Розряд проходить через додатковий блок 8 узгодження, який також виконано у вигляді підвищуючого узгоджуючого трансформатора. При 2 30900 заряді ємкісного накопичувача 5 до встановленого порогового напруження відбувається пробій імпульсного розрядника 7, внаслідок чого в обмотці підвищуючого узгоджуючого трансформатора та додаткового блоку 8 узгодження, виникає імпульс струму, який генерує в другій обмотці коливальний широкосмуговий імпульс напруження. Цим напруженням живлять випромінювач 9, виконаний у ви гляді широкосмугового фільтра, в якому верхня частота зрізу обмежується відстанню між випромінювачем і активною зоною поверхні шкіри, а нижня - геометричними розмірами і формою випромінювача, який в нижній його частині має конусну форму, що дозволяє збільшити напруженість поля Екомпоненти і щільність потоку енергії в області впливу на активну зону. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
