Спосіб калібрування штрихових мір

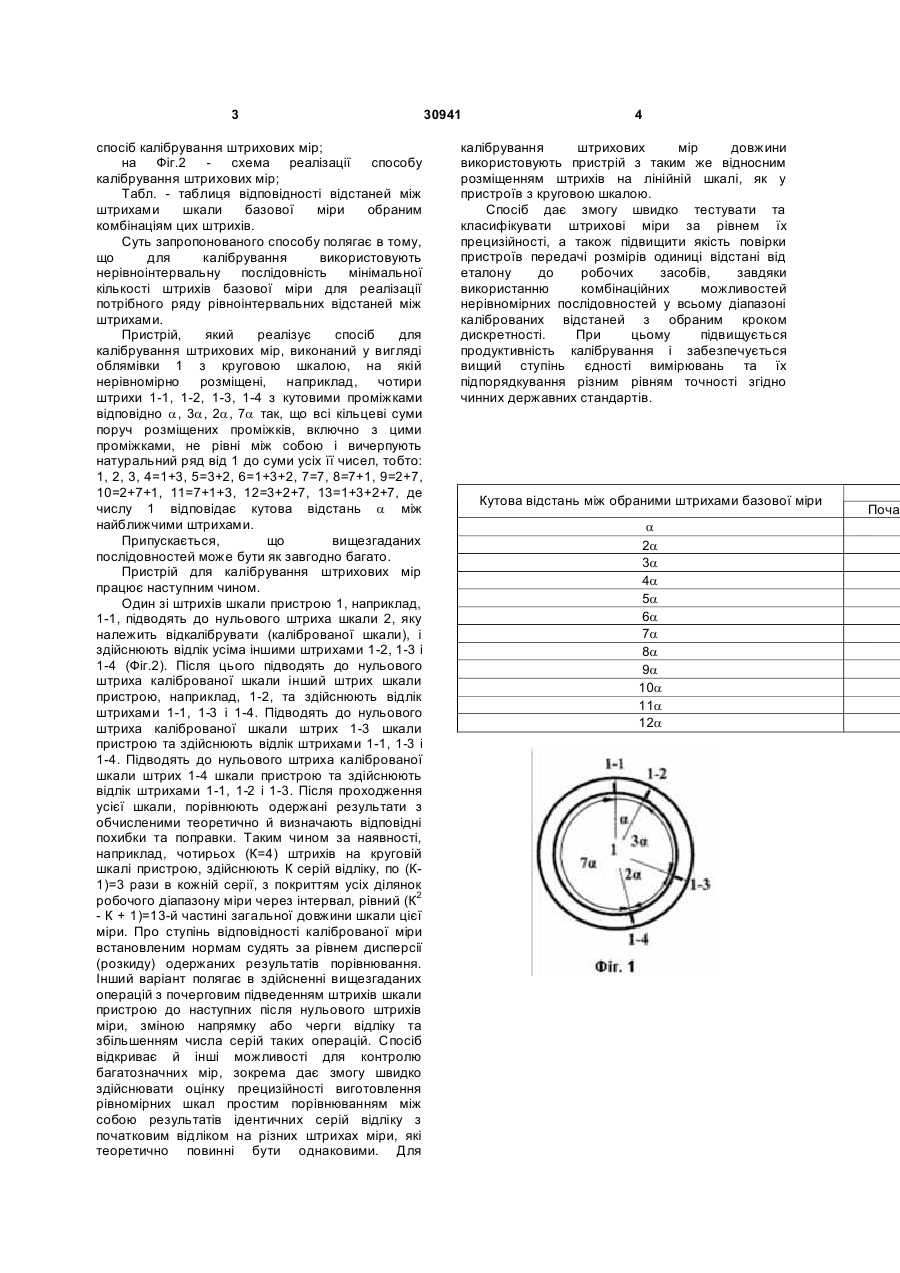

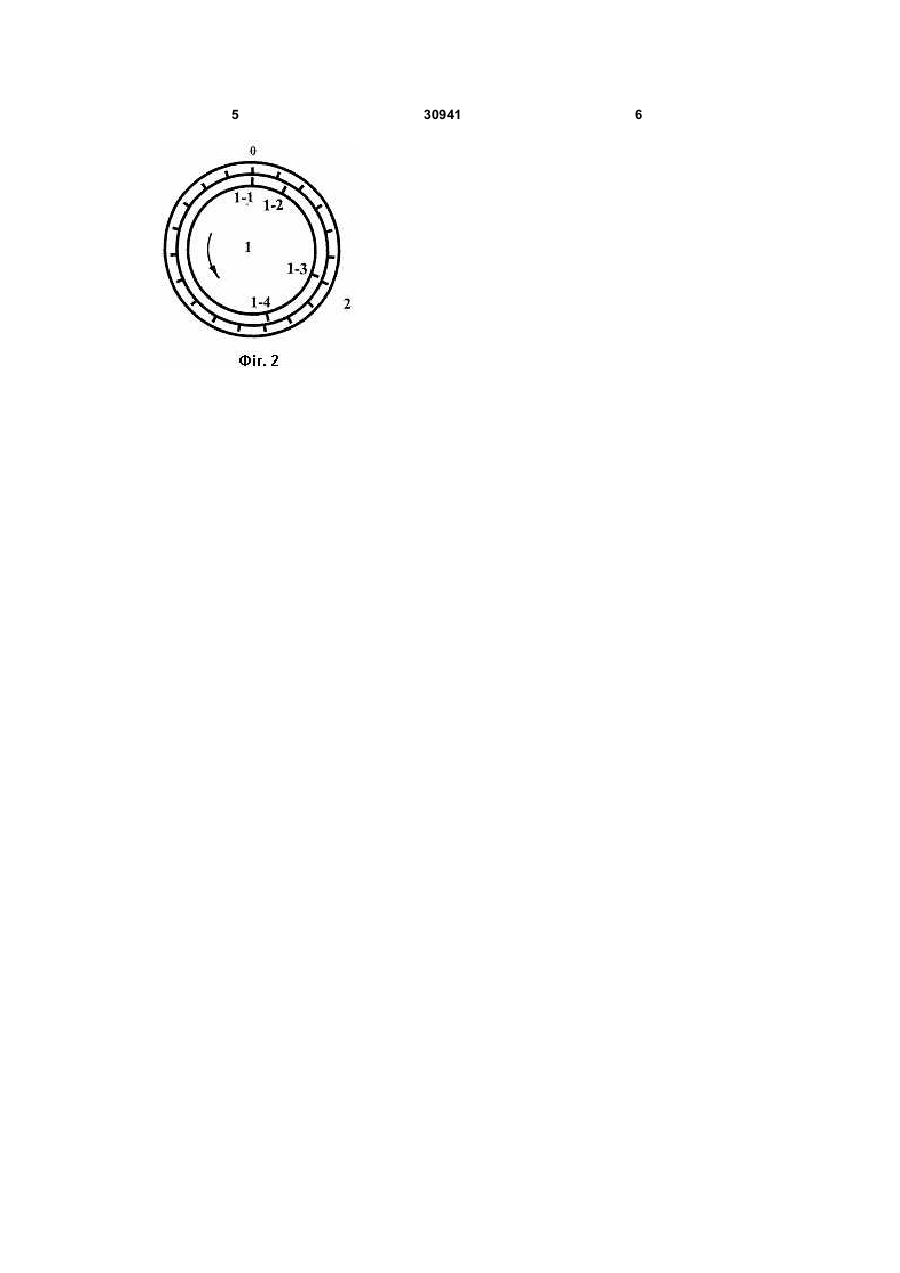

Спосіб калібрування штрихових мір, що включає порівнювання базової і контрольованої мір та визначення різниці між довжиною базової і контрольованої штрихових мір, який відрізняється тим, що як базову міру довжини використовують послідовність кутових проміжків між променями, які утворюють неоднакові центральні кути, кратні найменшому з них. (19) (21) u200701535 (22) 13.02.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) БАНДИРСЬКА ОРЕСТА ВОЛОДИМИРІВНА, UA (73) БАНДИРСЬКА ОРЕСТА ВОЛОДИМИРІВНА, UA (56) 3 спосіб калібрування штрихових мір; на Фіг.2 - схема реалізації способу калібрування штрихових мір; Табл. - таблиця відповідності відстаней між штрихами шкали базової міри обраним комбінаціям цих штрихів. Суть запропонованого способу полягає в тому, що для калібрування використовують нерівноінтервальну послідовність мінімальної кількості штрихів базової міри для реалізації потрібного ряду рівноінтервальних відстаней між штрихами. Пристрій, який реалізує спосіб для калібрування штрихових мір, виконаний у вигляді облямівки 1 з круговою шкалою, на якій нерівномірно розміщені, наприклад, чотири штрихи 1-1, 1-2, 1-3, 1-4 з кутовими проміжками відповідно a, 3a, 2a, 7a так, що всі кільцеві суми поруч розміщених проміжків, включно з цими проміжками, не рівні між собою і вичерпують натуральний ряд від 1 до суми усіх її чисел, тобто: 1, 2, 3, 4=1+3, 5=3+2, 6=1+3+2, 7=7, 8=7+1, 9=2+7, 10=2+7+1, 11=7+1+3, 12=3+2+7, 13=1+3+2+7, де числу 1 відповідає кутова відстань a між найближчими штрихами. Припускається, що вищезгаданих послідовностей може бути як завгодно багато. Пристрій для калібрування штрихових мір працює наступним чином. Один зі штрихів шкали пристрою 1, наприклад, 1-1, підводять до нульового штриха шкали 2, яку належить відкалібрувати (каліброваної шкали), і здійснюють відлік усіма іншими штрихами 1-2, 1-3 і 1-4 (Фіг.2). Після цього підводять до нульового штриха каліброваної шкали інший штрих шкали пристрою, наприклад, 1-2, та здійснюють відлік штрихами 1-1, 1-3 і 1-4. Підводять до нульового штриха каліброваної шкали штрих 1-3 шкали пристрою та здійснюють відлік штрихами 1-1, 1-3 і 1-4. Підводять до нульового штриха каліброваної шкали штрих 1-4 шкали пристрою та здійснюють відлік штрихами 1-1, 1-2 і 1-3. Після проходження усієї шкали, порівнюють одержані результати з обчисленими теоретично й визначають відповідні похибки та поправки. Таким чином за наявності, наприклад, чотирьох (К=4) штрихів на круговій шкалі пристрою, здійснюють К серій відліку, по (К1)=3 рази в кожній серії, з покриттям усіх ділянок робочого діапазону міри через інтервал, рівний (К2 - К + 1)=13-й частині загальної довжини шкали цієї міри. Про ступінь відповідності каліброваної міри встановленим нормам судять за рівнем дисперсії (розкиду) одержаних результатів порівнювання. Інший варіант полягає в здійсненні вищезгаданих операцій з почерговим підведенням штрихів шкали пристрою до наступних після нульового штрихів міри, зміною напрямку або черги відліку та збільшенням числа серій таких операцій. Спосіб відкриває й інші можливості для контролю багатозначних мір, зокрема дає змогу швидко здійснювати оцінку прецизійності виготовлення рівномірних шкал простим порівнюванням між собою результатів ідентичних серій відліку з початковим відліком на різних штрихах міри, які теоретично повинні бути однаковими. Для 30941 4 калібрування штрихових мір довжини використовують пристрій з таким же відносним розміщенням штрихів на лінійній шкалі, як у пристроїв з круговою шкалою. Спосіб дає змогу швидко тестувати та класифікувати штрихові міри за рівнем їх прецизійності, а також підвищити якість повірки пристроїв передачі розмірів одиниці відстані від еталону до робочих засобів, завдяки використанню комбінаційних можливостей нерівномірних послідовностей у всьому діапазоні каліброваних відстаней з обраним кроком дискретності. При цьому підвищується продуктивність калібрування і забезпечується вищий ступінь єдності вимірювань та їх підпорядкування різним рівням точності згідно чинних державних стандартів. Кутова відстань між обраними штрихами базової міри a 2a 3a 4a 5a 6a 7a 8a 9a 10a 11a 12a Почат 5 30941 6
