Пристрій для визначення параметрів зберігання рідких середовищ

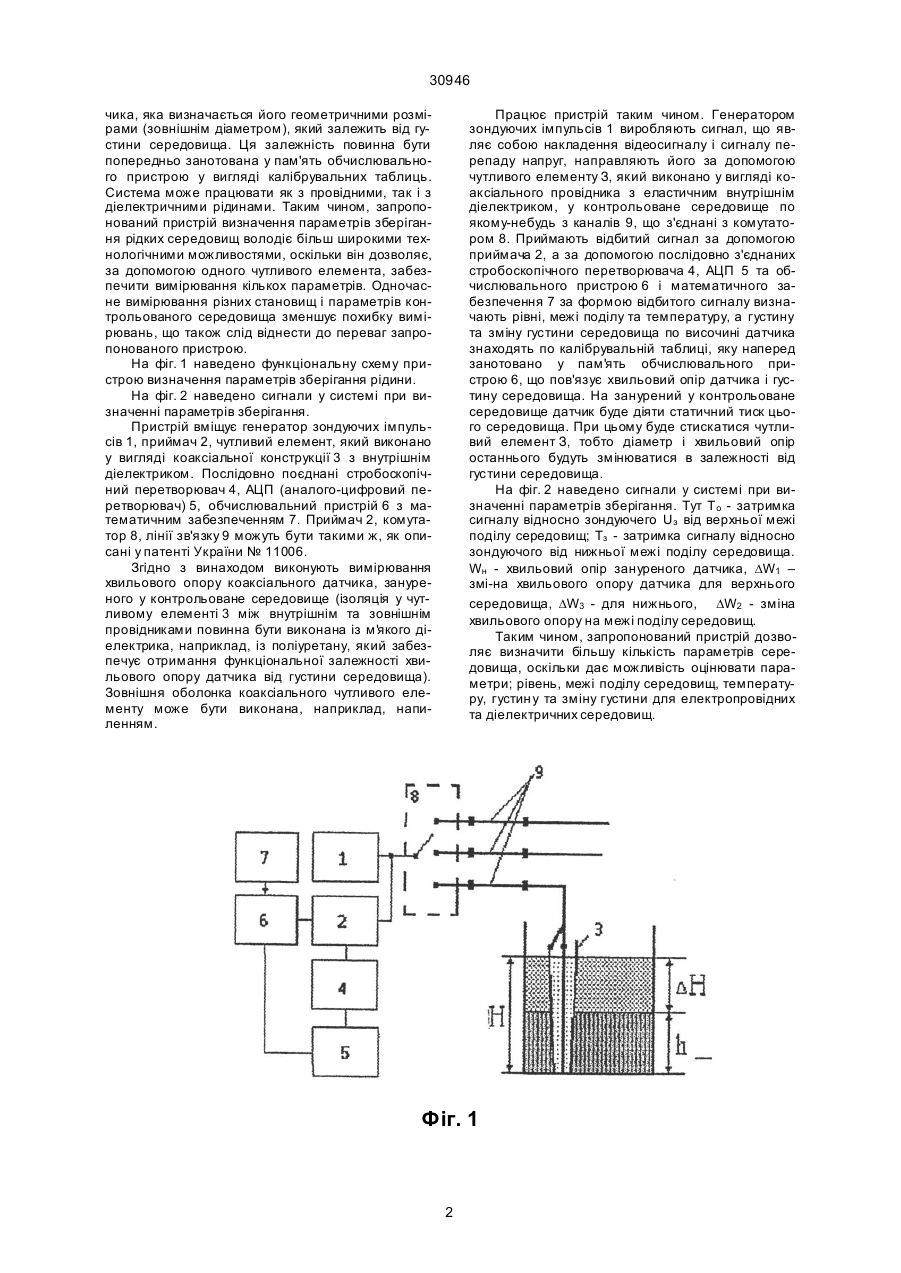

Пристрій для визначення параметрів зберігання рідких середовищ, що вміщує генератор зондуючи х імпульсів, приймач, з'єднаний з чутливим елементом, який виконано у вигляді двох ізольованих один від одного провідників, послідовно з'єднані стробоскопічний перетворювач, аналого-цифровий перетворювач та обчислювальний пристрій з математичним забезпеченням, який відрізняється тим, що чутливий елемент виконано у вигляді коаксіального провідника з еластичним внутрішним діелектриком. (19) (21) 98063268 (22) 23.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Гордєєв Борис Миколаєвич, Жуков Юрій Даніілович, Логвиненко Юрій Іванович, Прищепов Євген Олегович (73) НАУКОВО-ВИРОБНИЧЕ ОБ'ЄДНАННЯ "АМІСО", УКРАЇНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 30946 чика, яка визначається його геометричними розмірами (зовнішнім діаметром), який залежить від густини середовища. Ця залежність повинна бути попередньо занотована у пам'ять обчислювального пристрою у вигляді калібрувальних таблиць. Система може працювати як з провідними, так і з діелектричними рідинами. Таким чином, запропонований пристрій визначення параметрів зберігання рідких середовищ володіє більш широкими технологічними можливостями, оскільки він дозволяє, за допомогою одного чутливого елемента, забезпечити вимірювання кількох параметрів. Одночасне вимірювання різних становищ і параметрів контрольованого середовища зменшує похибку вимірювань, що також слід віднести до переваг запропонованого пристрою. На фіг. 1 наведено функціональну схему пристрою визначення параметрів зберігання рідини. На фіг. 2 наведено сигнали у системі при визначенні параметрів зберігання. Пристрій вміщує генератор зондуючих імпульсів 1, приймач 2, чутливий елемент, який виконано у вигляді коаксіальної конструкції 3 з внутрішнім діелектриком. Послідовно поєднані стробоскопічний перетворювач 4, АЦП (аналого-цифровий перетворювач) 5, обчислювальний пристрій 6 з математичним забезпеченням 7. Приймач 2, комутатор 8, лінії зв'язку 9 можуть бути такими ж, як описані у патенті України № 11006. Згідно з винаходом виконують вимірювання хвильового опору коаксіального датчика, зануреного у контрольоване середовище (ізоляція у чутливому елементі 3 між внутрішнім та зовнішнім провідниками повинна бути виконана із м'якого діелектрика, наприклад, із поліуретану, який забезпечує отримання функціональної залежності хвильового опору датчика від густини середовища). Зовнішня оболонка коаксіального чутливого елементу може бути виконана, наприклад, напиленням. Працює пристрій таким чином. Генератором зондуючих імпульсів 1 виробляють сигнал, що являє собою накладення відеосигналу і сигналу перепаду напруг, направляють його за допомогою чутливого елементу З, який виконано у вигляді коаксіального провідника з еластичним внутрішнім діелектриком, у контрольоване середовище по якому-небудь з каналів 9, що з'єднані з комутатором 8. Приймають відбитий сигнал за допомогою приймача 2, а за допомогою послідовно з'єднаних стробоскопічного перетворювача 4, АЦП 5 та обчислювального пристрою 6 і математичного забезпечення 7 за формою відбитого сигналу визначають рівні, межі поділу та температуру, а густину та зміну густини середовища по височині датчика знаходять по калібрувальній таблиці, яку наперед занотовано у пам'ять обчислювального пристрою 6, що пов'язує хвильовий опір датчика і густину середовища. На занурений у контрольоване середовище датчик буде діяти статичний тиск цього середовища. При цьому буде стискатися чутливий елемент З, тобто діаметр і хвильовий опір останнього будуть змінюватися в залежності від густини середовища. На фіг. 2 наведено сигнали у системі при визначенні параметрів зберігання. Тут Т о - затримка сигналу відносно зондуючего Uз від верхньої межі поділу середовищ; Тз - затримка сигналу відносно зондуючого від нижньої межі поділу середовища. Wн - хвильовий опір зануреного датчика, DW1 – змі-на хвильового опору датчика для верхнього середовища, DW3 - для нижнього, DW2 - зміна хвильового опору на межі поділу середовищ. Таким чином, запропонований пристрій дозволяє визначити більшу кількість параметрів середовища, оскільки дає можливість оцінювати параметри; рівень, межі поділу середовищ, температуру, густин у та зміну густини для електропровідних та діелектричних середовищ. Фіг. 1 2 30946 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
