Комплект валків прокатної кліті листового стану

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12070

Опубліковано: 25.12.1996

Автори: Ніколаєв Віктор Олександрович, Трофімов Віталій Олександрович, Пилипенко Сергій Степанович, Васильєв Олександр Геннадійович, Мовшович Вілорд Соломонович, Тилик Василь Трохимович, Штехно Олег Миколайович

Завантажити PDF файл.

Формула / Реферат

Комплект валков прокатной клети листового стана, содержащий опорные и рабочие валки, бочки которых выполнены с чередующимися разновысокими и разнонаправленными участками микрошероховатости, образованной линиями выступов и впадин, отличающийся тем, что, с целью снижения энергосиловых параметров прокатки путем улучшения условий захвата смазки при сохранении центрирования полосы, на более низких участках микрошероховатости линии выступов и впадин расположены под углом 10-56° к вертикальной оси валков.

Текст

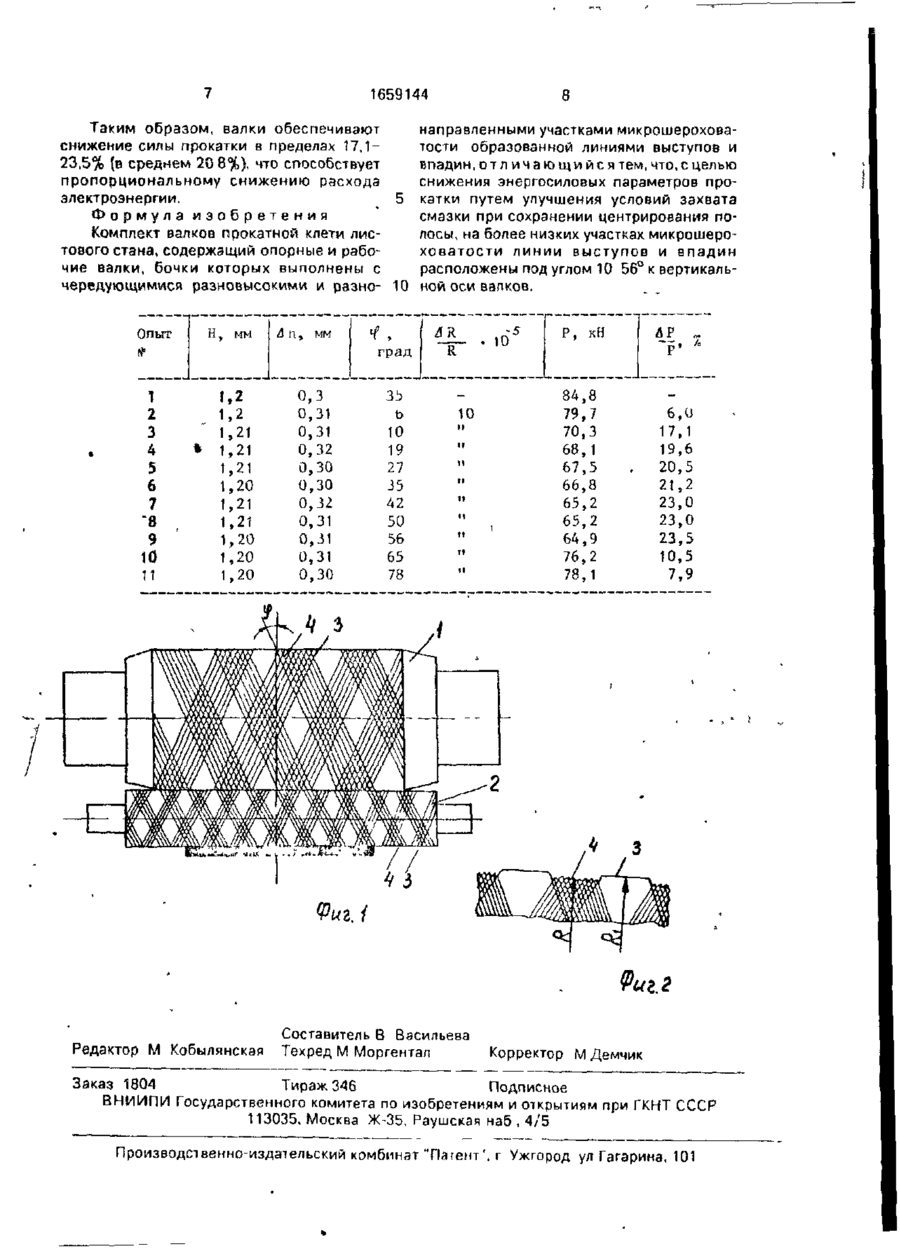

Изобретение относится к прокатному оборудованию, в частности к валкам для прокатки полос и листов в горячем и холодном состояниях Цель изобретения - снижение энергосиловых параметров прокатки за счет улучшения захвята смазки при сохранении центрирования полосы Для этого на поверхностях рабочих валков выполнены участки с большей и меньшей шероховатостью Наклон линии выступов и впадин на участках с большей шероховатостью составляет 10 56° к вертикальной оси, что способствует улучшению доставки смазки в очаг деформации 2 ил 1 табл С Изобретение относится к прокатному оборудованию, в частности к валкам для прокатки полос и листов в горячем и холодном состояниях Цель изобретения - снижение знергосиловых параметров прокатки за счет улучшения условии захвата смазки при сохранении центрирования полосы На фиг 1 изображен валковый комплект с опорным и рабочим датчиками, на фиг 2 поофиль образующей валков Нафиг 1 показаны опорный валок 1, рабочий валок 2, участок 3 валка с меньшей шероховатостью, линии впадин и выступов на котором расположены концентрически по окружности, участок 4 валка с большей шероховатостью, линии впадин и выступов на котором расположены под углом у?= 10-56° к вертикальной оси валков Сущность изобретения состоит в следующем Энергосиловые параметры прокатки существенно зависят не только от величины микрошероховатости поверхности валков но и от направления линии впадин и выступов на поверхности валка так как этот фактор определяет условия захвата валками или полосой технологической смазки При концентрическом расположении линий впадин и выступов ( 56° сила прокатки увеличивается по сравнеВалковый комплект опробуют ьа лабонию с прокаткой при

Дивитися

Додаткова інформація

Назва патенту англійською

Set of the rolls of rolling stand of rolling mill

Автори англійською

Nikolaiev Viktor Oleksandrovych, Shtekhno Oleh Mykolaiovych, Pylypenko Serhii Stepanovych, Movshovych Vilord Solomonovych, Vasyl’iev Oleksandr Hennadiiovych, Tylyk Vasyl Trokhymovych, Trofimov Vitalii Oleksandrovych

Назва патенту російською

Комплект валков прокатной клети листового стана

Автори російською

Николаев Виктор Александрович, Штехно Олег Николаевич, Пилипенко Сергей Степанович, Мовшович Вилорд Соломонович, Васильев Александр Геннадиевич, Тылык Василий Трофимович, Трофимов Виталий Александрович

МПК / Мітки

МПК: B21B 27/00

Мітки: прокатної, листового, комплект, валків, стану, кліті
