Гідродинамічна реверсивна опора

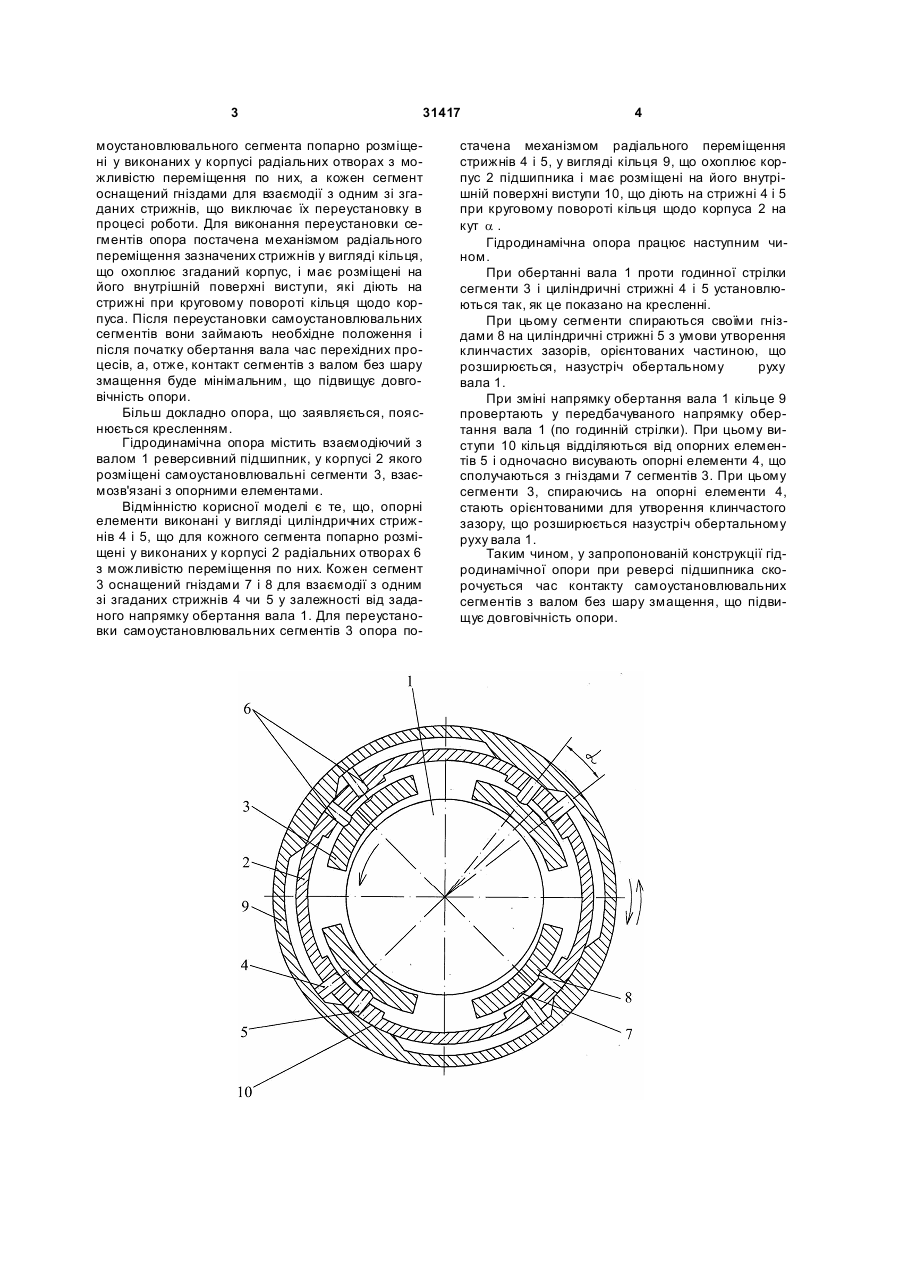

Гідродинамічна реверсивна опора, що містить реверсивний підшипник, у корпусі якого розміщені самоустановлювальні сегменти, взаємозв'язані з 3 31417 моустановлювального сегмента попарно розміщені у виконаних у корпусі радіальних отворах з можливістю переміщення по них, а кожен сегмент оснащений гніздами для взаємодії з одним зі згаданих стрижнів, що виключає їх переустановку в процесі роботи. Для виконання переустановки сегментів опора постачена механізмом радіального переміщення зазначених стрижнів у вигляді кільця, що охоплює згаданий корпус, і має розміщені на його внутрішній поверхні виступи, які діють на стрижні при круговому повороті кільця щодо корпуса. Після переустановки самоустановлювальних сегментів вони займають необхідне положення і після початку обертання вала час перехідних процесів, а, отже, контакт сегментів з валом без шару змащення буде мінімальним, що підвищує довговічність опори. Більш докладно опора, що заявляється, пояснюється кресленням. Гідродинамічна опора містить взаємодіючий з валом 1 реверсивний підшипник, у корпусі 2 якого розміщені самоустановлювальні сегменти 3, взаємозв'язані з опорними елементами. Відмінністю корисної моделі є те, що, опорні елементи виконані у вигляді циліндричних стрижнів 4 і 5, що для кожного сегмента попарно розміщені у виконаних у корпусі 2 радіальних отворах 6 з можливістю переміщення по них. Кожен сегмент 3 оснащений гніздами 7 і 8 для взаємодії з одним зі згаданих стрижнів 4 чи 5 у залежності від заданого напрямку обертання вала 1. Для переустановки самоустановлювальних сегментів 3 опора по 4 стачена механізмом радіального переміщення стрижнів 4 і 5, у вигляді кільця 9, що охоплює корпус 2 підшипника і має розміщені на його внутрішній поверхні виступи 10, що діють на стрижні 4 і 5 при круговому повороті кільця щодо корпуса 2 на кут a . Гідродинамічна опора працює наступним чином. При обертанні вала 1 проти годинної стрілки сегменти 3 і циліндричні стрижні 4 і 5 установлюються так, як це показано на кресленні. При цьому сегменти спираються своїми гніздами 8 на циліндричні стрижні 5 з умови утворення клинчастих зазорів, орієнтованих частиною, що розширюється, назустріч обертальному руху вала 1. При зміні напрямку обертання вала 1 кільце 9 провертають у передбачуваного напрямку обертання вала 1 (по годинній стрілки). При цьому виступи 10 кільця відділяються від опорних елементів 5 і одночасно висувають опорні елементи 4, що сполучаються з гніздами 7 сегментів 3. При цьому сегменти 3, спираючись на опорні елементи 4, стають орієнтованими для утворення клинчастого зазору, що розширюється назустріч обертальному руху вала 1. Таким чином, у запропонованій конструкції гідродинамічної опори при реверсі підшипника скорочується час контакту самоустановлювальних сегментів з валом без шару змащення, що підвищує довговічність опори. 5 Комп’ютерна в ерстка Л. Купенко 31417 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
