Колекторна електрична машина

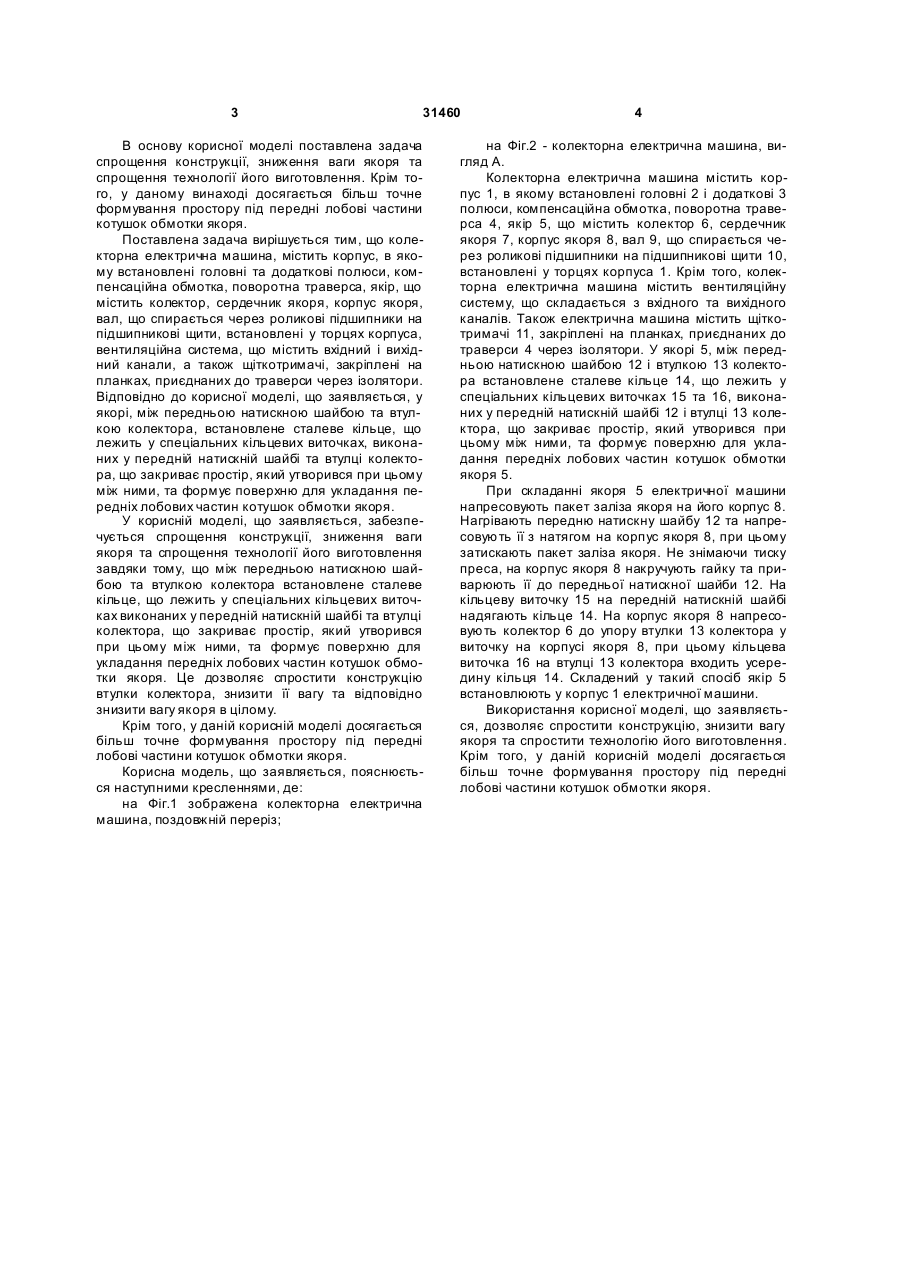

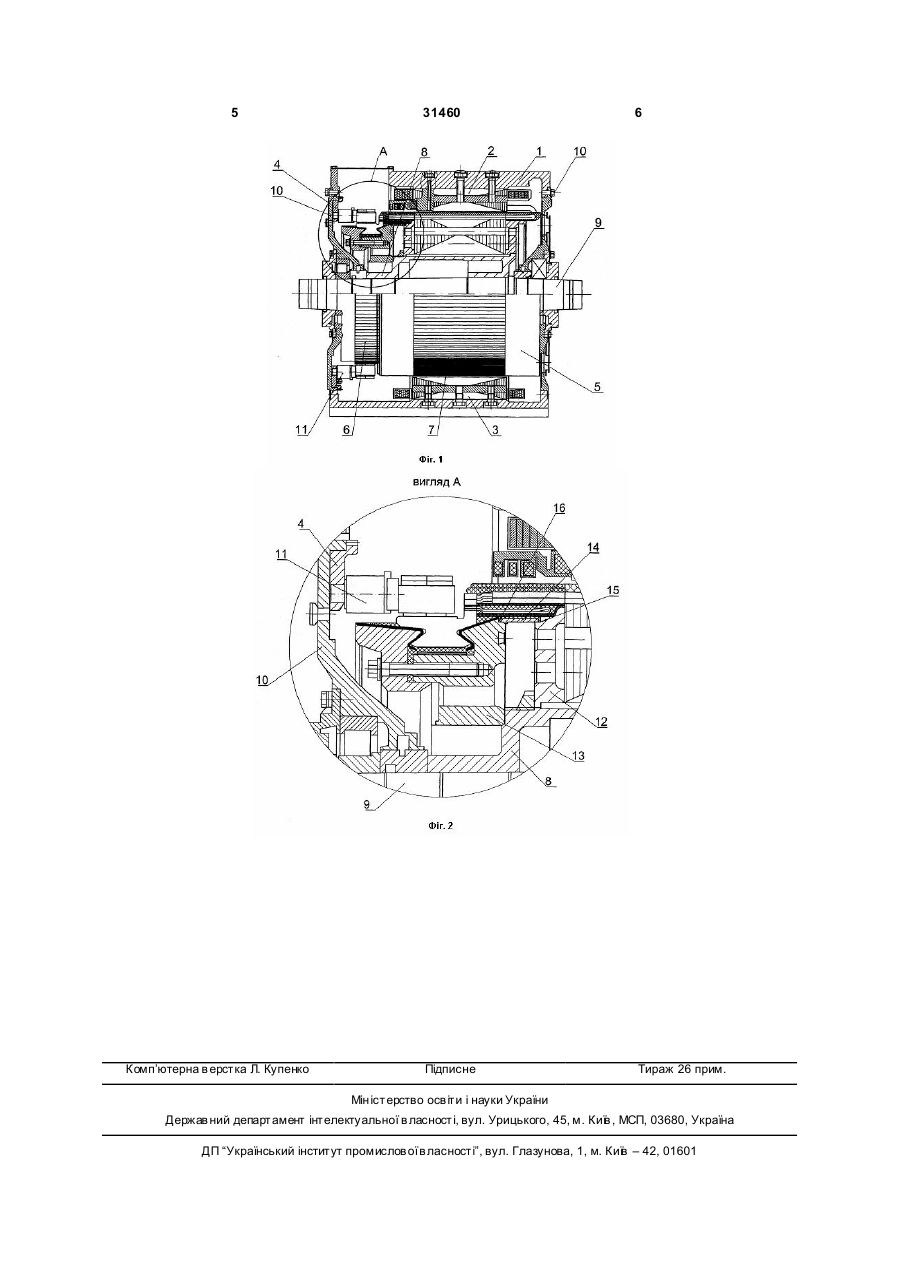

Колекторна електрична машина, що містить корпус, в якому встановлені головні та додаткові полюси, компенсаційна обмотка, поворотна траве 3 31460 В основу корисної моделі поставлена задача спрощення конструкції, зниження ваги якоря та спрощення технології його виготовлення. Крім того, у даному винаході досягається більш точне формування простору під передні лобові частини котушок обмотки якоря. Поставлена задача вирішується тим, що колекторна електрична машина, містить корпус, в якому встановлені головні та додаткові полюси, компенсаційна обмотка, поворотна траверса, якір, що містить колектор, сердечник якоря, корпус якоря, вал, що спирається через роликові підшипники на підшипникові щити, встановлені у торцях корпуса, вентиляційна система, що містить вхідний і вихідний канали, а також щіткотримачі, закріплені на планках, приєднаних до траверси через ізолятори. Відповідно до корисної моделі, що заявляється, у якорі, між передньою натискною шайбою та втулкою колектора, встановлене сталеве кільце, що лежить у спеціальних кільцевих виточках, виконаних у передній натискній шайбі та втулці колектора, що закриває простір, який утворився при цьому між ними, та формує поверхню для укладання передніх лобових частин котушок обмотки якоря. У корисній моделі, що заявляється, забезпечується спрощення конструкції, зниження ваги якоря та спрощення технології його виготовлення завдяки тому, що між передньою натискною шайбою та втулкою колектора встановлене сталеве кільце, що лежить у спеціальних кільцевих виточках виконаних у передній натискній шайбі та втулці колектора, що закриває простір, який утворився при цьому між ними, та формує поверхню для укладання передніх лобових частин котушок обмотки якоря. Це дозволяє спростити конструкцію втулки колектора, знизити її вагу та відповідно знизити вагу якоря в цілому. Крім того, у даній корисній моделі досягається більш точне формування простору під передні лобові частини котушок обмотки якоря. Корисна модель, що заявляється, пояснюється наступними кресленнями, де: на Фіг.1 зображена колекторна електрична машина, поздовжній переріз; 4 на Фіг.2 - колекторна електрична машина, вигляд А. Колекторна електрична машина містить корпус 1, в якому встановлені головні 2 і додаткові 3 полюси, компенсаційна обмотка, поворотна траверса 4, якір 5, що містить колектор 6, сердечник якоря 7, корпус якоря 8, вал 9, що спирається через роликові підшипники на підшипникові щити 10, встановлені у торцях корпуса 1. Крім того, колекторна електрична машина містить вентиляційну систему, що складається з вхідного та вихідного каналів. Також електрична машина містить щіткотримачі 11, закріплені на планках, приєднаних до траверси 4 через ізолятори. У якорі 5, між передньою натискною шайбою 12 і втулкою 13 колектора встановлене сталеве кільце 14, що лежить у спеціальних кільцевих виточках 15 та 16, виконаних у передній натискній шайбі 12 і втулці 13 колектора, що закриває простір, який утворився при цьому між ними, та формує поверхню для укладання передніх лобових частин котушок обмотки якоря 5. При складанні якоря 5 електричної машини напресовують пакет заліза якоря на його корпус 8. Нагрівають передню натискну шайбу 12 та напресовують її з натягом на корпус якоря 8, при цьому затискають пакет заліза якоря. Не знімаючи тиску преса, на корпус якоря 8 накручують гайку та приварюють її до передньої натискної шайби 12. На кільцеву виточку 15 на передній натискній шайбі надягають кільце 14. На корпус якоря 8 напресовують колектор 6 до упору втулки 13 колектора у виточку на корпусі якоря 8, при цьому кільцева виточка 16 на втулці 13 колектора входить усередину кільця 14. Складений у такий спосіб якір 5 встановлюють у корпус 1 електричної машини. Використання корисної моделі, що заявляється, дозволяє спростити конструкцію, знизити вагу якоря та спростити технологію його виготовлення. Крім того, у даній корисній моделі досягається більш точне формування простору під передні лобові частини котушок обмотки якоря. 5 Комп’ютерна в ерстка Л. Купенко 31460 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
